| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب زعانف مستطيل |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 100 طن شهرياً |
| Type: | Rectangular Finned Tube | Tube material: | Carbon Steel, Stainless Steel |
|---|---|---|---|
| Fin material: | Carbon Steel, Stainless Steel | Fin height: | 10mm 12mm 15mm |
| Fin Thk: | 0.35mm | Application: | Heater Parts,Refrigeration Parts,heat exchanger,Cooler,Fluid Cooling |
| إبراز: | أنبوب ذو أجنحة فعال لنقل الحرارة,أنبوب زعانف مستطيل,الأنابيب المزروعة لاستعادة الحرارة الصناعية,Rectangular Finned Tube,Industrial Waste Heat Recovery Finned Tube |
||

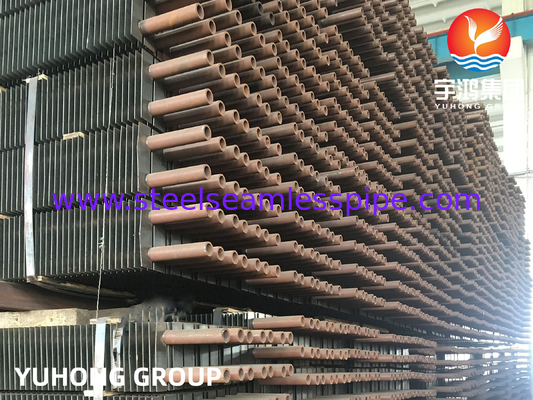

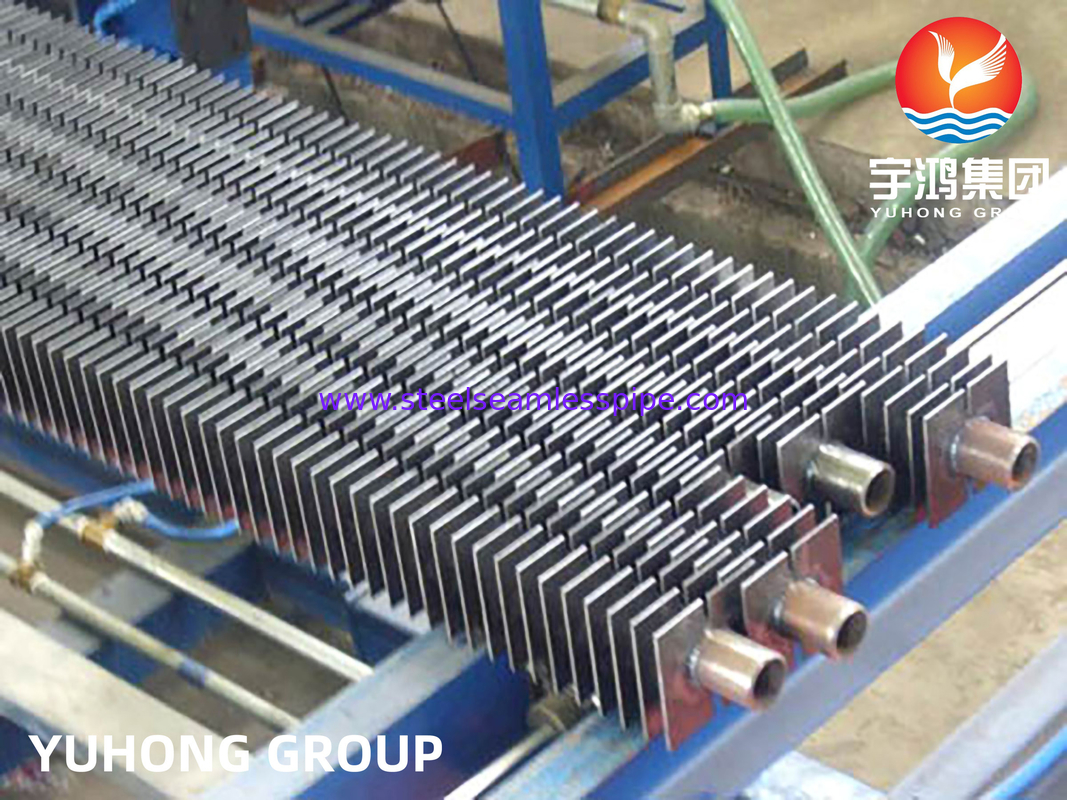

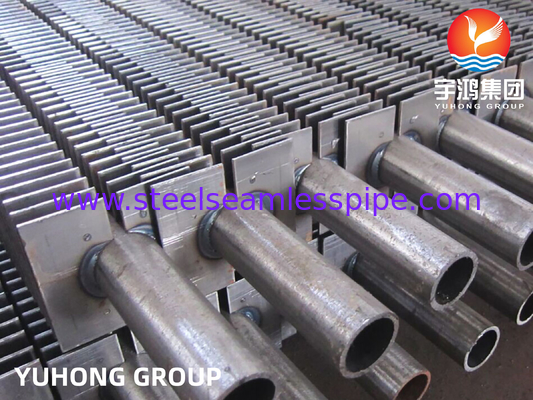

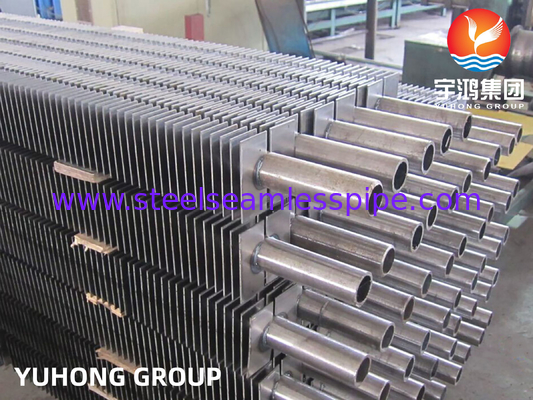

أنبوب مُزود بزعانف مستطيلة
الأنبوب المُزود بزعانف مستطيلة هو هيكل أنبوبي يعزز كفاءة نقل الحرارة عن طريق إضافة زعانف مستطيلة على السطح الخارجي. يستخدم على نطاق واسع في مجال تبادل الحرارة. فيما يلي الميزات الرئيسية والتطبيقات ونقاط التصميم:
1. الهيكل والخصائص الأساسية
الأنبوب الأساسي
عادة ما يكون أنبوبًا معدنيًا (مثل النحاس أو الألومنيوم أو الفولاذ المقاوم للصدأ)، ويمكن أن يكون الشكل أنبوبًا دائريًا أو أنبوبًا مسطحًا أو أنبوبًا مستطيلًا.
الزعانف
صفائح رقيقة مستطيلة ملحومة أو مبثوقة أو ملفوفة على الجدار الخارجي للأنبوب لزيادة مساحة تبديد الحرارة (تصل إلى 5-20 ضعف مساحة الأنبوب الأساسي).
الميزات الهندسية
شكل الزعنفة: مستطيل، ترتيب مستقيم أو مجزأ.
تباعد الزعانف: تصميم مُحسّن وفقًا لخصائص السائل (مثل الهواء وغاز المداخن) لتجنب تراكم الغبار أو الانسداد.
ارتفاع الزعنفة: يؤثر على كفاءة نقل الحرارة وانخفاض الضغط (عادةً 5-30 مم).
2. المزايا الأساسية
نقل حرارة فعال: تعمل الزعانف على توسيع مساحة نقل الحرارة بشكل كبير، وهي مناسبة بشكل خاص لتبادل الحرارة بين الغاز والسائل (مثل مبردات الهواء).
هيكل مدمج: تحقيق كفاءة عالية في تبادل الحرارة في مساحة محدودة وتقليل حجم المعدات.
القدرة على مقاومة التلوث: تتمتع الزعانف المستطيلة بفجوة أكبر ويسهل تنظيفها من الزعانف الحلزونية (مناسبة للسوائل الغبارية وعالية اللزوجة).
تخصيص مرن: يمكن تعديل معلمات الزعانف (الارتفاع والسمك والتباعد) وفقًا لظروف التشغيل.
3. عملية التصنيع
القولبة بالبثق: يتم بثق أنبوب الألومنيوم والزعانف كوحدة واحدة، بقوة عالية ومقاومة حرارية منخفضة للتلامس (تستخدم عادة في مكثفات تكييف الهواء).
اللحام/اللحام بالنحاس: يتم توصيل الزعانف والأنابيب الأساسية عن طريق اللحام عالي التردد أو اللحام بالليزر (مناسب للمواد المصنوعة من الفولاذ المقاوم للصدأ والنحاس).
اللف: يتم لف الشريط المعدني حلزونيًا ولحامه بالأنبوب الأساسي (منخفض التكلفة، ولكن مقاومة ضعيفة لدرجة الحرارة).
4. سيناريوهات التطبيق النموذجية
التدفئة والتهوية وتكييف الهواء (HVAC)
تبادل الحرارة بين الهواء والمبرد في مكثفات تكييف الهواء والمبخرات ووحدات الهواء النقي.
استعادة حرارة النفايات الصناعية
استعادة حرارة نفايات غاز المداخن في الغلايات، وتبريد المفاعلات الكيميائية.
الطاقة والكهرباء
تبريد مدخل التوربينات الغازية، وجزيرة تبريد الهواء في محطات الطاقة.
النقل
نظام تبريد بطارية السيارة الجديدة للطاقة، ومبرد القاطرة.
5. اعتبارات وتحديدات التصميم
خصائص السائل
جانب الغاز: هناك حاجة إلى مساحة زعنفة كبيرة (توصيل حراري منخفض)، مثل مبرد الهواء.
جانب السائل: طلب منخفض على الزعانف، والتركيز على تحسين معدل التدفق في الأنبوب (مثل تبادل الحرارة في أنابيب المياه).
التحكم في انخفاض الضغط: ستؤدي الزعانف الكثيفة جدًا إلى زيادة مقاومة تدفق الهواء، والحاجة إلى تحقيق التوازن بين الكفاءة واستهلاك الطاقة.
اختيار المواد
مقاومة التآكل: غالبًا ما تستخدم سبائك النحاس والنيكل وأنابيب التيتانيوم في البيئات البحرية.
بيئة ذات درجة حرارة عالية: الفولاذ المقاوم للصدأ أو الفولاذ المصبوب بالألومنيوم.
النظافة والصيانة: تتطلب البيئات الغبارية (مثل الغلايات) زيادة تباعد الزعانف أو هيكلًا قابلاً للفصل.
| النوع | الوصف | الأنبوب الأساسي | مواصفات الزعنفة (مم) | ||
| القطر الخارجي (مم) | درجة الزعنفة | ارتفاع الزعنفة | سمك الزعنفة | ||
| مدمج | أنبوب زعنفة من النوع G | 16-63 | 2.1-5 | <17 | ~0.4 |
| مبثوق | معدن واحد معدن مدمج | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| أنبوب زعنفة منخفض الزعانف من النوع t | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| أنبوب الخيزران الأنبوب المموج | 16-51 | 8-30 | <2.5 | / | |
| ملفوف | أنبوب زعنفة من النوع l/kl/ll | 16-63 | 2.1-5 | <17 | ~0.4 |
| سلسلة | أنبوب زعنفة السلسلة | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| النوع U | أنبوب من النوع U | 16-38 | / | / | / |
| لحام | أنبوب زعنفة لحام HF | 16-219 | 3-25 | 5-30 | 0.8-3 |
| أنبوب زعنفة من النوع H/HH | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| أنبوب زعنفة مسمار | 25-219 | 8-30 | 5-35 | φ5-20 | |
الفحوصات والاختبارات التي تم إجراؤها
فحص التركيب الكيميائي,
اختبار الخصائص الميكانيكية (قوة الشد، قوة الخضوع، الاستطالة، التوهج، التسوية، الصلابة، اختبار التأثير),
اختبار السطح والأبعاد,
اختبار غير مدمر,
