| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | HFW |
| الحد الأدنى لكمية: | 100 كلغ |
|---|---|

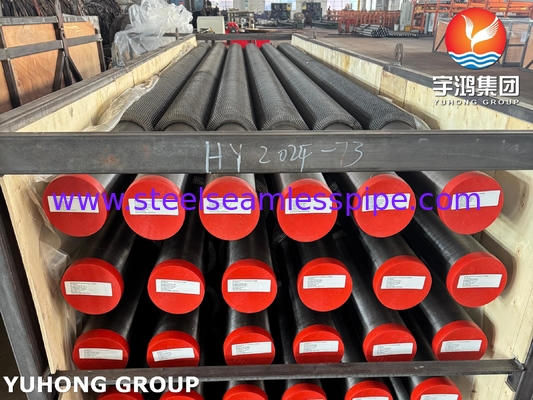

| تفاصيل التغليف: | علبة خشب رقائقي ، منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| الألومنيوم: | Alu.1100، Alu.1060 | التيتانيوم: | Gr. غرام. 2,Gr.7,GR.12 2 ، المجموعة السابعة ، المجموعة الثانية عشرة |
|---|---|---|---|
| المواد: | TP304، TP347H، TP316L | العلامة التجارية: | يوهونغ |
| قطر الأنبوب: | 20 مم OD دقيقة إلى 219 مم OD كحد أقصى. | سماكة الأنبوب: | الحد الأدنى 2 مم حتى 16 مم |
| إبراز: | أنابيب HFW Fin,أنابيب الحامية المزدوجة المزدوجة,أنابيب ذو أجنحة عالية التردد,Helical Serrated Welding Pipe Fin Tubes,High Frequency Welded Fin Tubes |
||
أنابيب اللحام ذات الترددات العالية HFW
أنابيب HFW (High-Frequency Welded) الصلبة ذات الزعانف هي مكونات متخصصة لتبادل الحرارة تستخدم في تطبيقات صناعية مختلفة.وهي مصممة لتحسين كفاءة نقل الحرارة عن طريق زيادة مساحة السطح المتاحة لتبادل الحرارةهنا نظرة عامة على الميزات الرئيسية والتطبيقات:
الخصائص الرئيسية
1البناء:
- الأنبوب الأساسي: عادة ما تكون مصنوعة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو سبائك أخرى.
- الزعانف: يتم لحام الزعانف الصلبة على السطح الخارجي للأنبوب الأساسي باستخدام تقنية لحام عالية التردد. عادة ما تكون الزعانف مصنوعة من نفس المادة أو متوافقة مع أنبوب الأساس.
2لحام عالية التردد (HFW):
- هذه العملية تضمن ربطًا معدنيًا قويًا بين الزعانف والأنبوب الأساسي ، مما يوفر توصيلًا حراريًا ممتازًا وقوة ميكانيكية.
3أنواع الزعانف:
-الرفوف الصلبة متواصلة وتوفر سطح موحد لنقل الحرارة.
- يمكن أن تكون الزعانف مخروطية (مدارية) أو طولية، اعتمادا على متطلبات التطبيق.
4المزايا:
- تحسين نقل الحرارة: تزيد مساحة السطح من كفاءة تبادل الحرارة.
- المدى الطويل من العمر: الزعانف المطوية قوية ومقاومة للتلف الميكانيكي.
- التنوع: مناسبة لمجموعة واسعة من درجات الحرارة والضغوط.
- التصميم المدمج: يسمح باستخدام مساحة أكثر كفاءة في مبادلات الحرارة.
التطبيقات:
1مبادلات الحرارة:
-تستخدم في مبادلات الحرارة المبردة بالهواء، والإقتصادية، والمستعيدات.
- شائعة في الصناعات مثل البتروكيماويات، توليد الطاقة، و HVAC.
2الغلايات وأنظمة استرداد الحرارة:
- يزيد من كفاءة الغلايات ووحدات استرداد الحرارة من خلال تحسين نقل الحرارة.
3صناعات المعالجة:
- تستخدم في العمليات التي تتطلب تحكم دقيق في درجة الحرارة، مثل في الصناعات الكيميائية ومعالجة الأغذية.
4التبريد و تكييف الهواء
- تستخدم في المكثفات والمبخرات لتحسين كفاءة التبريد.
اعتبارات الاختيار:
- التوافق مع المواد: تأكد من أن المواد المستخدمة للأنبوب الأساسي والأطراف متوافقة مع بيئة التشغيل (على سبيل المثال، مقاومة للتآكل).
- كثافة السناجير وارتفاعها: تحسين كثافة السناجير وارتفاعها بناءً على متطلبات نقل الحرارة المحددة وقيود المساحة.
- ظروف التشغيل: النظر في عوامل مثل درجة الحرارة والضغط، وخصائص السائل عند اختيار أنابيب الزعانف.
الصيانة:
- التفتيش والتنظيف المنتظمين ضروريان للحفاظ على أداء مثالي، وخاصة في البيئات المعرضة للتلوث أو التآكل.
أنابيب HFW الصلبة ذات الزعانف هي حل موثوق وفعال لتعزيز نقل الحرارة في تطبيقات صناعية مختلفة ، وتقدم المتانة والأداء في الظروف الصعبة.
التفاصيل التقنية/تفاصيل الأنابيب الأساسية
قطر الأنبوب: 20 ملم OD Min إلى 219 ملم OD Max.
سمك الأنابيب: 2 ملم كحد أدنى إلى 16 ملم
مواد الأنابيب: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المليء، الفولاذ الكورتين، الفولاذ المزدوج، الفولاذ المزدوج، الفولاذ المزدوج للغاية، غير المقاوم للآليات، الفولاذ المزدوج من الكروم العالي والنيكل المزدوج، وبعض المواد الأخرى.

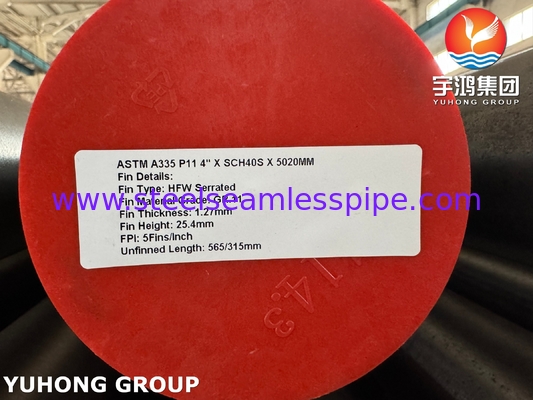

تفاصيل الزعانف
سمك الزعانف: من 0.8 ملم إلى 4 ملم

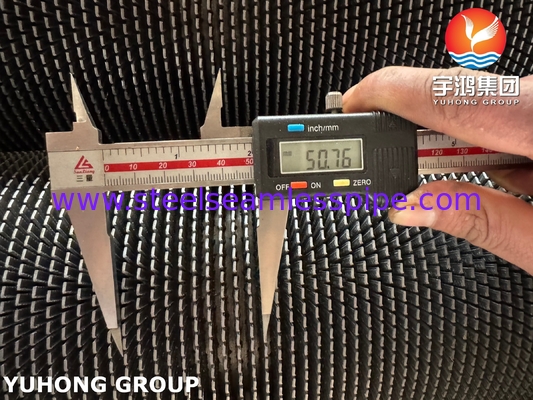

ارتفاع الزعانف: من 0.25 ′′ (6.35 ملم) إلى أقصى حد1.5 ′′ (38 ملم)
كثافة الزعانف: من 43 زعانف على متر إلى 287 زعانف على متر
المواد: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المسبوب، الفولاذ الكورتين، الفولاذ المزدوج والفولاذ المدمج.
عدد القطع
أنبوب الأساس: قطر، سمك، طول ومواصفات المواد.
الزعانف: مواصفات المواد، النوع (الصلب أو المسمار) ، الارتفاع، السماكة، الفاصل بينها، طول الزعانف والقطع غير الزعانف. تفاصيل تحضير اللحام إذا لزم الأمر.
مدة التسليم المطلوبة
| سطح الزعانف المتعرج (معدل أداء الأنبوب ارتفاع الزعانف المتعرجة المتاح على الأنبوب) |
||
| 5/8′′ ′′ 3/8′′، 1/2′′ و 7/16′′ | 1 ′′ ′′ 3/8 ′′، 1/2 ′′، 7/16 ′′ و 5/8 ′′ | 1 1/4′′ ′′ 3/8′′، 1/2′′، 7/16′′ و 5/8′′ |
| 15.875ملم.9.525ملم و12.7ملم و11.113ملم | 25.4ملم ∙ 9.525ملم، 12.7ملم، 11.113ملم و 15.875ملم | 31.75ملم ∙ 9.525ملم، 12.7ملم، 11.113ملم، و 15.875ملم |
|
||
