| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME A179 أنبوب ريشة جرح-L نوع |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |

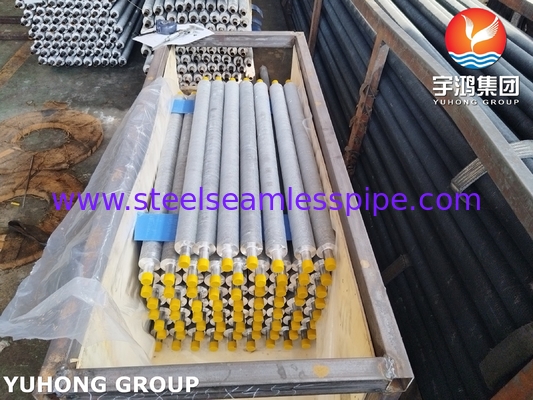

| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 100 طن شهرياً |
| المعيار: | ASME SA179 | النوع: | نوع الجرح L |
|---|---|---|---|
| مواد الأنابيب: | الكربون الصلب والفولاذ المقاوم للصدأ | مادة الزعانف: | الكربون الصلب والفولاذ المقاوم للصدأ |

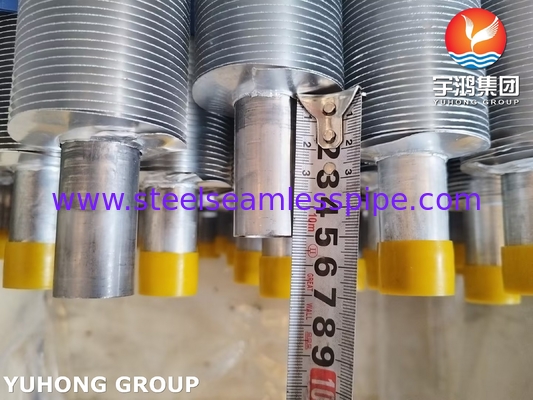

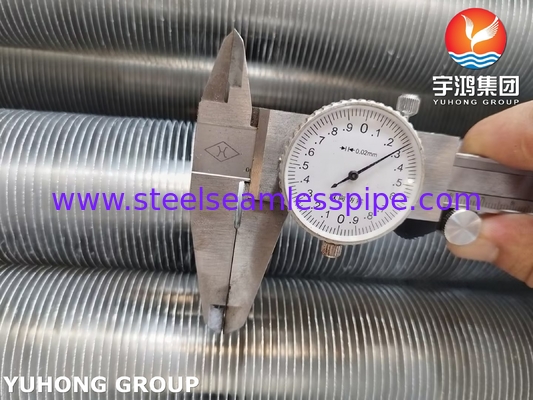

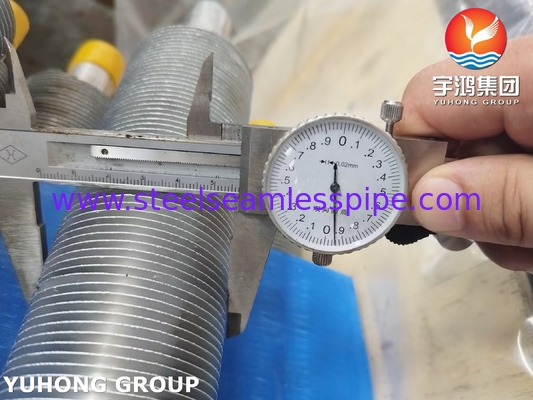

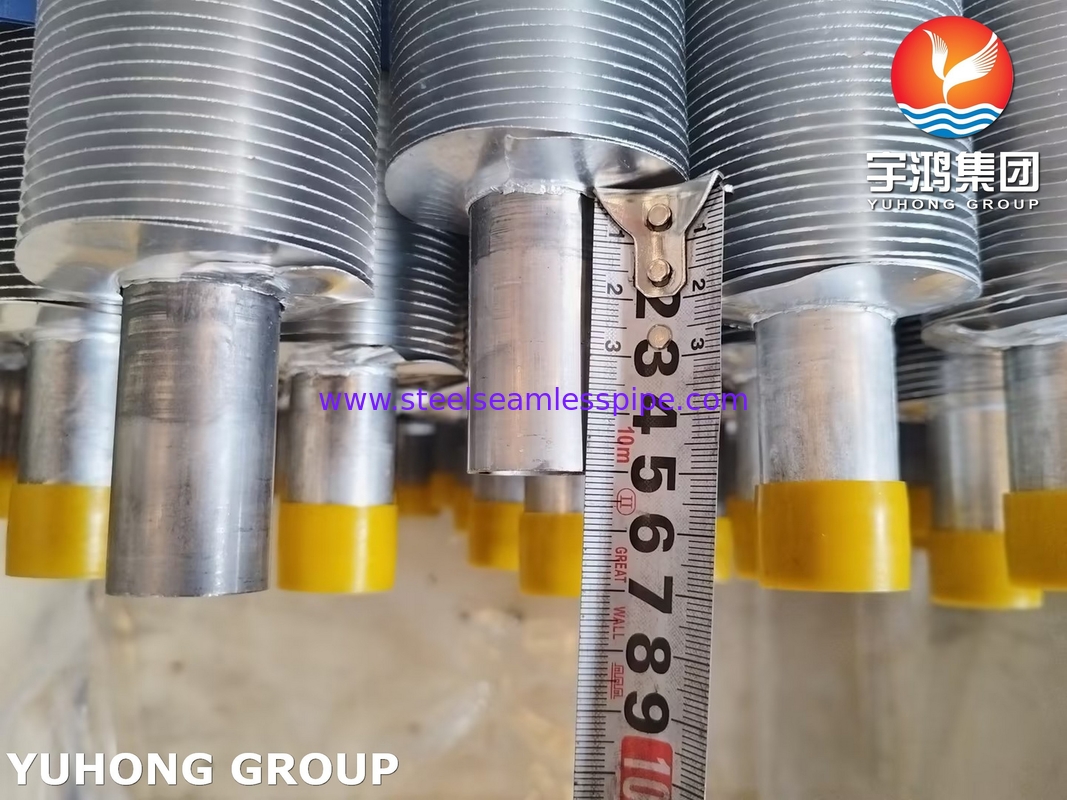

| ارتفاع الزعنفة: | 10 ملم 12 ملم 15 ملم | (فين ثيك): | 0.35 مم |
| التطبيق: | أجزاء السخان ، أجزاء التبريد ، المبادل الحراري ، المبرد ، التبريد بالسوائل | ||
| إبراز: | أنبوب أجنحة مكيف الهواء من الفولاذ الكربوني,أنبوب من النوع L,أنبوب ASME A179,Wound-L Type Fin Tube,ASME A179 Fin Tube |
||
ASME A179 أنابيب الأطراف من الفولاذ الكربوني من النوع L
لماذا تستخدم الأنابيب ذات الأجنحة؟
الأنابيب ذات الأجنحة هي المكونات الرئيسية لمبادلات الحرارة. إنها سلسلة من الأنابيب حيث تم إضافة الأجنحة على الجانب الخارجي لزيادة مساحة الاتصال مع السائل الخارجي ،لتبادل الحرارة وبين السائل داخل الأنبوب والسائل خارج الأنبوبالأنابيب ذات الأطراف هي أنابيب مسطحة من الفولاذ الكربوني المطلي بالألومنيوم مع أطراف الألومنيوم المقاومة.
أنبوب الفولاذ الكربوني الملفوف على شكل حرف L هو جهاز لتبادل الحرارة يستخدم في تطبيقات صناعية مختلفة. مصنوع من الفولاذ الكربوني. يتكون من أنبوب عارٍ مع زعانف ملفوفة حوله.عادة ما تكون الزعانف مصنوعة من نفس المادة كما أنبوب.
المزايا: يزيد من مساحة سطح نقل الحرارة. يحسن كفاءة نقل الحرارة. يسمح بتصميم مضغوط. فعالة من حيث التكلفة مقارنة بالأنبوبات الأخرى ذات الأجنحة.
يستخدم هذا النوع من الأنابيب ذات الأجنحة على نطاق واسع لأنه يعزز بشكل فعال نقل الحرارة مع الحفاظ على تصميم بسيط نسبيًا.يمكن أن تختلف الخصائص والأبعاد الخاصة حسب مواصفات الشركة المصنعة ومتطلبات التطبيق.
مادة الزعانف:
1.فولاذ الكربون
2الفولاذ المقاوم للصدأ
| النوع | الوصف | أنبوب القاعدة جرعة زائدة (م) |
مواصفات الزعانف (ملم) | ||
| طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | |||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2. 1-5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6-2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8-30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2. 1-5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3-25 | 5-30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8-30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8-30 | 5-35 | φ5-20 | |
التفتيش والاختبارات التي أجريت
فحص التكوين الكيميائي
اختبار الخصائص الميكانيكية ((قوة الشد، قوة العائد، التمدد، التباطؤ، التسطيح، الصلابة، اختبار الأثر) ،
اختبار السطح والأبعاد
اختبار غير مدمر
الاختبار الهيدروستاتيكي
التطبيق
مبادلات الحرارة
مبردات النفط
استرداد الحرارة النفايات
تكييف الهواء
سخانات الهواء
مكثفات البخار
