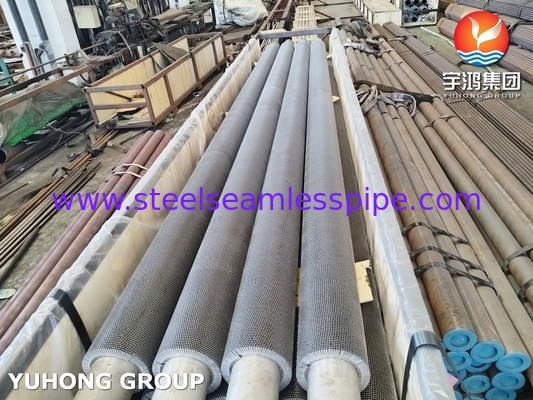

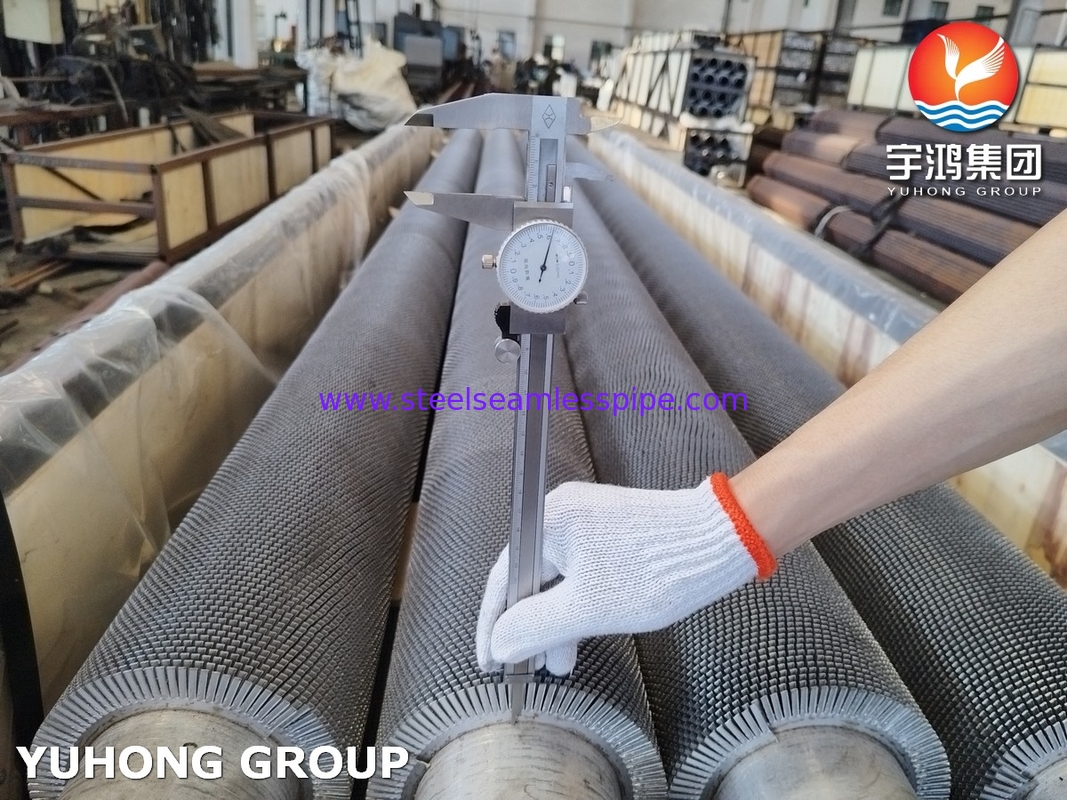

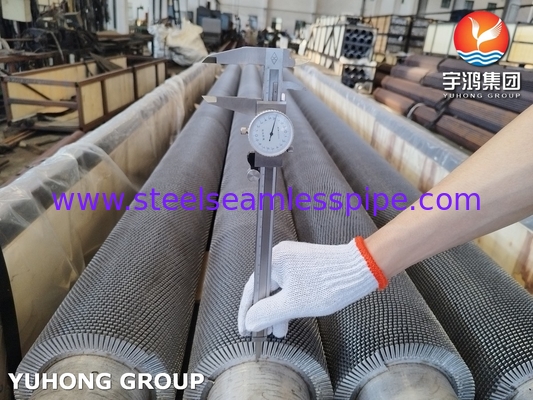

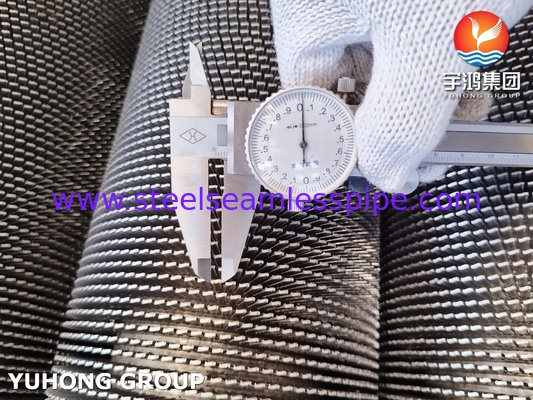

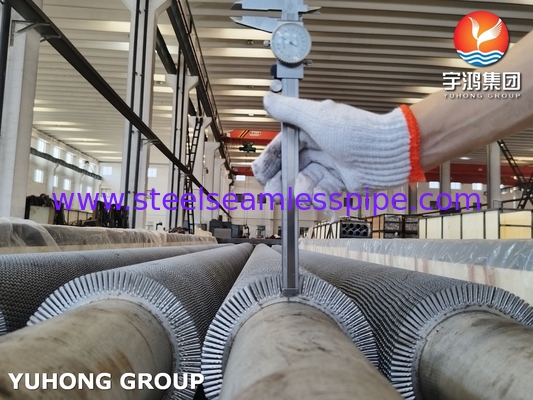

TP304H أنبوب حديدية من الفولاذ المقاوم للصدأ HFW (التلحيم عالي التردد)

نظرة عامة

TP304H أنبوب ذو زعانف متسلسل من الفولاذ المقاوم للصدأهو نوع من أنابيب مبادل الحرارة التي تجمع بين خصائصTP304H الفولاذ المقاوم للصدأمعالزعانف الملسومةلتحسين أداء نقل الحرارة، وخاصة في البيئات عالية درجة الحرارة. دعونا نغوص أعمق في تفاصيل المواد، والتصميم، والتطبيقات النموذجية.

الخفافيش المتسلسلة:

• تم تصميم الزعانف المتسلسلة على أنبوب من الفولاذ المقاوم للصدأ TP304H لزيادة مساحة السطح المتاحة لنقل الحرارة.تصميم المسمار (أو أسنان المنشار) يعزز كفاءة تبادل الحرارة من خلال خلق الاضطرابات في السائل الذي يتدفق حول الأنابيب، وتعطيل الطبقة الحدودية الحرارية وزيادة الاتصال بين السائل و سطح الأنبوب.
• هذا التصميم يحسن من معدل نقل الحرارة بشكل عام، وخاصة في الأنظمة التي يكون فيها السائل المحيط به في درجة حرارة أقل بكثير من السائل داخل الأنبوب.
• توليد الاضطرابات: تسبب الأقراص (نمط الزيغ زاغ) في تدوير السائل حول الزعانف ، مما يعطل التدفق اللاميني ويعزز التدفق المضطرب ، مما يحسن نقل الحرارة المحول.

أنبوب القاعدة:

• يتم صنع الأنبوب الأساسي من الفولاذ المقاوم للصدأ TP304H ، مما يضمن أن الأنبوب نفسه يمكنه التعامل مع ظروف الضغط العالي ودرجة الحرارة العالية دون تدهور. يمكن أن يكون الأنبوب سلسًا أو يحتوي على أجنحة داخلية,اعتمادا على التطبيق المحدد. يحمل السائل الذي يحتاج إلى نقل الحرارة، عادة في مبادلة الحرارة أو نظام الغلاية.

مزايا أنابيب HFW ذات الأجنحة المتسلسلة:

• نقل الحرارة الفعال:

يخلق تصميم الزعانف المسمار الاضطرابات، والتي تعزز عملية نقل الحرارة عن طريق زيادة خلط السائل وتعطيل الطبقة الحدودية الحرارية.

• تصنيع فعال من حيث التكلفة:

الالتحام عالي التردد هو طريقة سريعة وفعالة لربط الزعانف بالأنبوب الأساسي ، مما يقلل من تكاليف التصنيع مقارنةً بأساليب أخرى مثل التصلح أو الارتباط الميكانيكي.

• الصمود:

هذه الأنابيب، وخاصة عندما تكون مصنوعة من الفولاذ المقاوم للصدأ، تقدم مقاومة ممتازة للتآكل، مما يجعلها مناسبة للبيئات القاسية مثل المصانع الكيميائية أو التطبيقات البحرية.

• تصميم صغير:

توفر الأنابيب ذات الأجنحة الملسومة معدل نقل الحرارة العالي في تصميم مضغوط ، وهو أمر ذو قيمة خاصة في الأنظمة ذات المساحة المحدودة.

• التخصيص:

يمكن تخصيص أنابيب HFW ذات الأجنحة الملسومة لتتناسب مع المتطلبات الحرارية والميكانيكية المحددة ، بما في ذلك قطر الأنابيب وارتفاع الأجنحة وارتفاع الأجنحة واختيار المواد.

الفرق بين أنبوب الزعانف المتسلسل وأنبوب الزعانف HFW

الأنابيب ذات الأجنحة الحلزونية المخططة هي نوع من الأسطح الممتدة غير المنتظمة التي تم تطويرها على أساس الأنابيب ذات الأجنحة الحلزونية.عملية تصنيعها مشابهة لتلك الموجودة في الأنابيب ذات الأجنحة الحلزونية ذات التردد العالي، ولكن الاختلاف هو أنه قبل لف الأنابيب ذات الزعانف الملسومة ، يجب قطع الشريط محلياً مع الثغرات. الجزء المقطع أثناء التلف ينفصل بشكل طبيعي ، مما يشكل شكل عربة.فتحة الأسنان على ذيول حلفية عالية التردد لا يسهل فقط عملية التلف (يقلل كثيرا من التشوه)، ولكن لديها أيضا مزايا مثل ربط ضيق، وقوة عالية، مقاومة الحرارة للصدمة والاهتزاز الميكانيكي، جيدة أداء التوسع الحراري، خسارة تدفق صغيرة، مقاومة قوية للتآكل،و مساحة انتشار كبيرة. ليس من السهل تشوهها في ظل ظروف العمل الباردة والساخنة على المدى الطويل ، ولديها عمر عمل طويل. كما أنها تعزز نقل الحرارة بسبب تلفها لطبقة حدود التدفق.

التركيب الكيميائي لـ SS304H

الخصائص الميكانيكيةمن SS304H

تطبيقات أنابيب HFW ذات الأجنحة الملسومة:

• مبادلات الحرارة

• مبردات الهواء

• الغلايات

• تطبيقات السيارات

• محطات الطاقة

• التطبيقات البحرية

• المعالجة الكيميائية
