| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب G Fin المدمج |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 100 طن شهرياً |
| المعيار: | ASME SA209 | مواد الأنابيب: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| مادة الزعانف: | الألومنيوم 1060 | ارتفاع الزعنفة: | 17mm كحد أقصى |
| الطول العاري: | 100 ملم / 998 ملم | زعنفة سميكة: | -0.4 |
| زعنفة الملعب: | 2.1-5 | التطبيق: | أجزاء السخان ، أجزاء التبريد ، المبادل الحراري ، المبرد ، التبريد بالسوائل |
| إبراز: | أنبوب ASME SA249,G الأنبوب المدمج بالفولاذ المقاوم للصدأ,KL أنبوب الأجنحة المدمج من الفولاذ المقاوم للصدأ,G Stainless Steel Embedded Fin Tube,KL Stainless Steel Embedded Fin Tube |
||

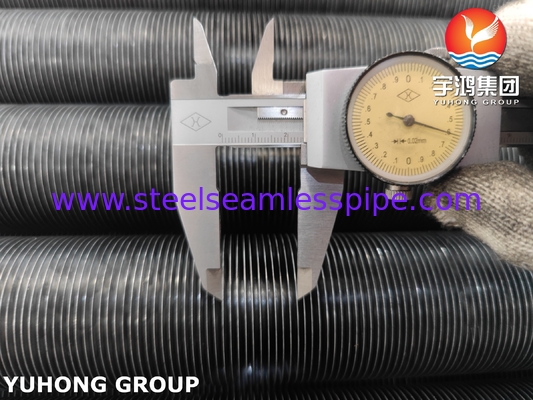

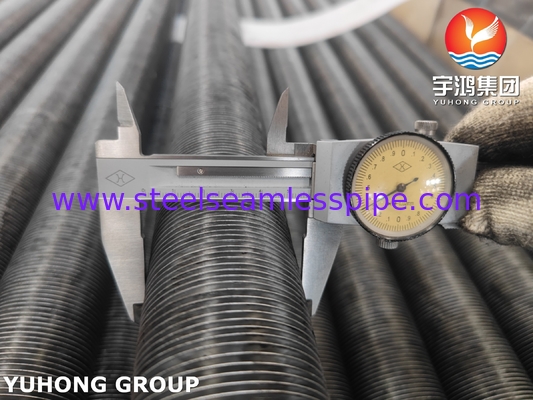

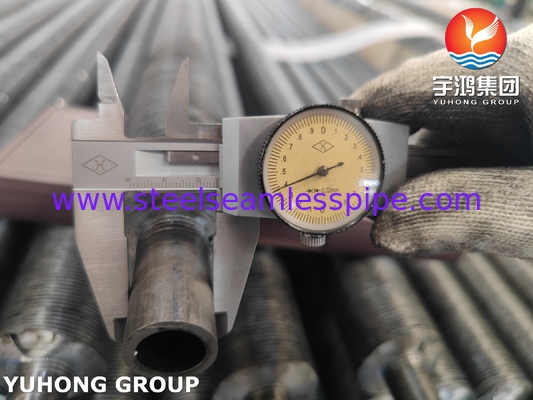

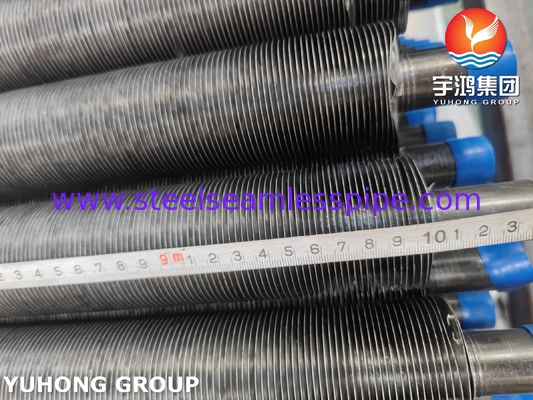

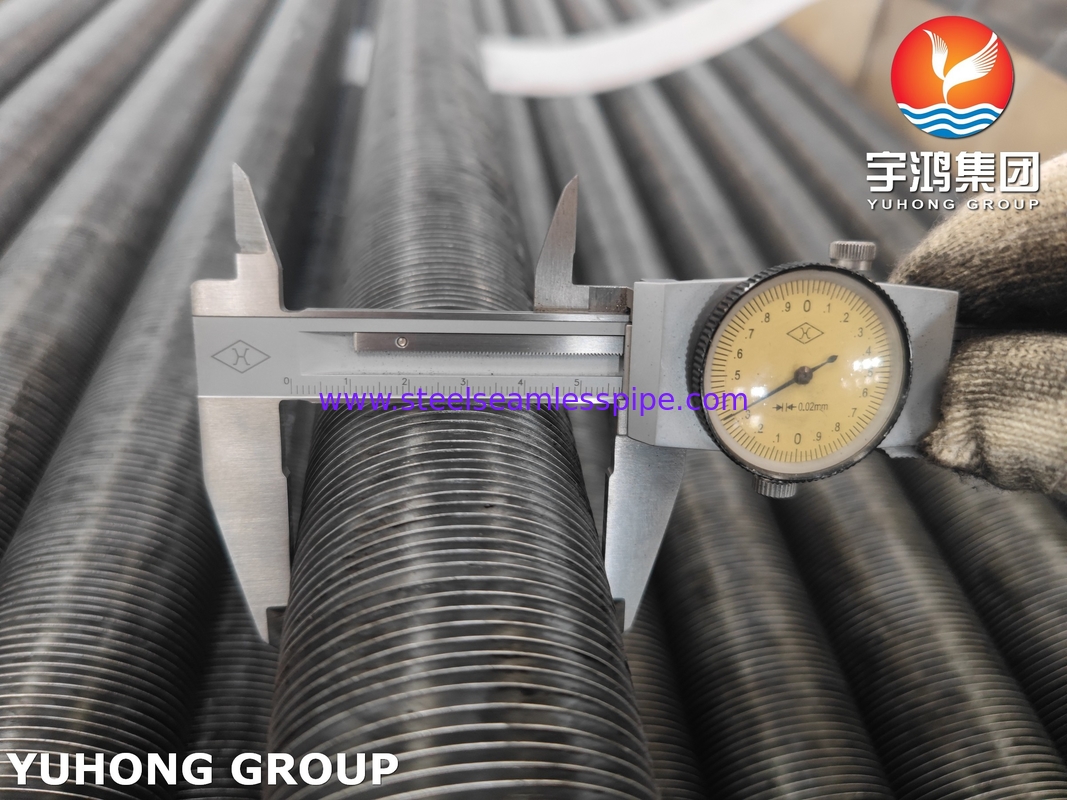

ASME SA209 TP304 الفولاذ المقاوم للصدأ الأنبوب المدمج النوع G مع الألومنيوم 1060
الأنابيب المدمجة ذات الأجنحة هي نوع من عناصر نقل الحرارة عالية الكفاءة. يتكون هذا المنتج من أنبوب أساسي مصنوع من الفولاذ المقاوم للصدأ 304 وأجنحة الألومنيوم.من خلال تضمين زعانف الألومنيوم في الخنادق المجهزة مسبقا على سطح أنبوب القاعدة الفولاذ المقاوم للصدأ، يتم تحقيق مزيج ميكانيكي وثيق من أنبوب القاعدة والصفافات.هذا الهيكل يجمع بين مقاومة التآكل من الفولاذ المقاوم للصدأ مع خصائص القوة العالية من العملية المدمجة، ويستخدم على نطاق واسع في معدات تبادل الحرارة تحت درجة حرارة عالية وضغط مرتفع وبيئات تآكل.
مقاومة للتآكل. الأنبوب الأساسي من الفولاذ المقاوم للصدأ والصفائح مقاومة للحمض والقليات ورذاذ الملح والأكسدة في درجات الحرارة العالية ، ولها عمر خدمة يصل إلى 15 إلى 20 عامًا.
قوة ميكانيكية عالية. وتضمن العملية المدمجة عدم سقوط الزعانف تحت ضغط عال (≤30 MPa) وبيئات الاهتزاز.أنبوب الزعانف سوف تصبح أكثر صلابة أثناء الاستخدام.
أنبوب G النوع المدمج المزدوج يجمع بين مواد مختلفة
مواد الأنبوب الأساسية: الفولاذ الكربوني، الفولاذ منخفض السبائك، الفولاذ المقاوم للصدأ، النحاس، النحاس، سبائك النحاس والنيكل، البرونز الألومنيوم، سبائك النيكل.
1فولاذ الكربون: A179، A192، SA210 Gr A1/C، A106 Gr B
2الفولاذ المقاوم للصدأ: TP304/304L، TP316/TP316L/316Ti، A789 S31803/S2205
3النحاس: UNS12200/UNS14200/UNS70600، CuNi70/30, CuNi90/10
SS304 التركيبات الكيميائية
| العنصر | % حالياً |
| الكربون (ج) | 0.07 |
| الكروم (Cr) | 17.50 - 19.50 |
| المانغنيز (Mn) | 2.00 |
| السيليكون (Si) | 1.00 |
| الفوسفور (P) | 0.045 |
| كبريت (S) | 0.015ب) |
| النيكل (ني) | 8.00 - 10.50 |
| النيتروجين (N) | 0.10 |
| الحديد (Fe) | الرصيد |
SS304 الخصائص الميكانيكية
| الممتلكات | القيمة |
| قوة شاملة | 210 مبا |
| الإجهاد الدليل | 210 دقيقة MPa |
| قوة الشد | 520 - 720 مبا |
| الطول | 45 دقيقة % |
مراقبة الجودة لمراجعة الأنابيب المدمجة ذات الأجنحة من النوع G والفحوصات التي أجريت
فحص التكوين الكيميائي
اختبار الخصائص الميكانيكية ((قوة الشد ، قوة العائد ، التمدد ، التباطؤ ، التسطيح ، القسوة ، اختبار التأثير)
اختبار السطح والأبعاد
اختبار غير مدمر
الاختبار الهيدروستاتيكي
التطبيق
تبريد الغاز الحمضي: للتعامل مع الغاز الطبيعي أو غاز المصافي الذي يحتوي على H2S و CO2 (مثل وحدة إزالة الكبريت من الماء) ، يستخدم 316L الفولاذ المقاوم للصدأ لمنع تآكل الحفر.
تبادل حرارة المفاعل عالي الحرارة: لتبريد سوائل العملية عالية الحرارة (≤600 درجة مئوية) في إعادة التشكيل التحفيزي وتكسير الإيثيلين ، يتم اختيار أنابيب الأساس من الفولاذ المقاوم للصدأ 310S.
غاز التوربين فكة حرارة النفايات: لاسترداد الحرارة من غاز الدخان 400 ~ 550 °C، يجب أن تكون الزعانف مقاومة لأكسدة درجة حرارة عالية
سخان المياه في محطة توليد الطاقة النووية: لاستجابة أكسدة الإشعاع ، يستخدم الفولاذ المقاوم للصدأ منخفض الكربون (مثل 304L).
تبريد المياه البحرية: المقاومة الفولاذ المقاوم للصدأ تآكل أيونات مياه البحر الكلوريد، والصفائح المدمجة تجنب خطر التسرب في لحام.
