| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب ذو زعانف مسننة HFW |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي ، حالة الحديد |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | أنبوب HFW ذو الزعانف | مادة الأنبوب:: | ASTM A192، ASME SA192 |
|---|---|---|---|
| التطوير التنظيمي: | 20 مم إلى 219 مم | WT: | 2 مم إلى 16 مم |
| نهاية الأنبوب: | نهاية عادية ، نهاية مشطوفة | ارتفاع الزعنفة: | 5mm إلى 35mm |
| نوع الزعنفة: | ملحومة حلزونية مسننة | زعنفة الملعب: | زعانف لكل متر، زعانف لكل بوصة |
| التطبيق: | مصانع الكيماويات والبتروكيماويات ومصانع النفط والغاز والمصافي ومحطات الطاقة ومحطات الطاقة المتجددة | ||
| إبراز: | أنبوب ذو أجنحة مقطوعة من الفولاذ الكربوني,أسميه SA192 الأنابيب المزققة,أنابيب ذات أجنحة مخروطية مغلفة,ASME SA192 Serrated Finned Tube,Welded Helical Serrated Finned Tube |
||

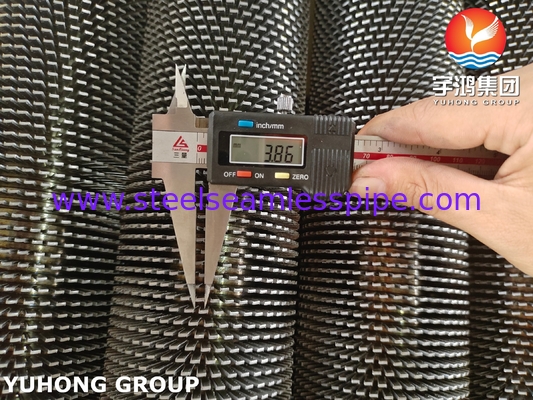

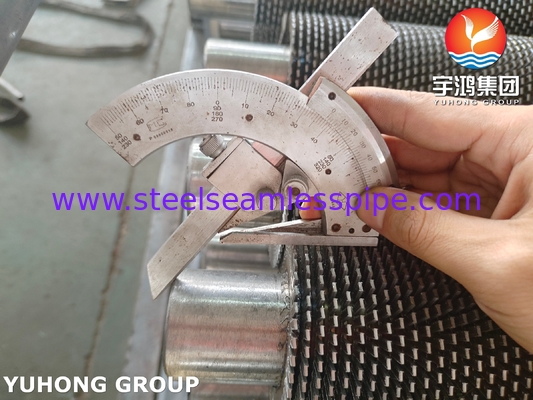

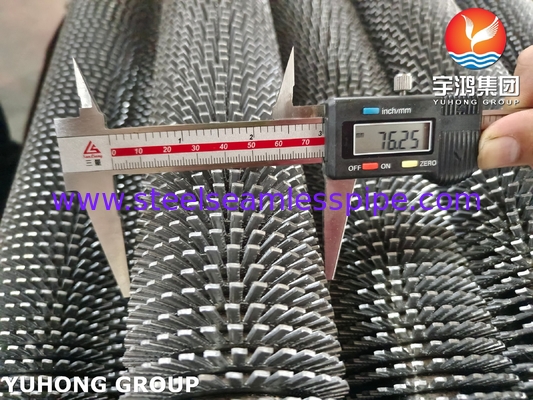

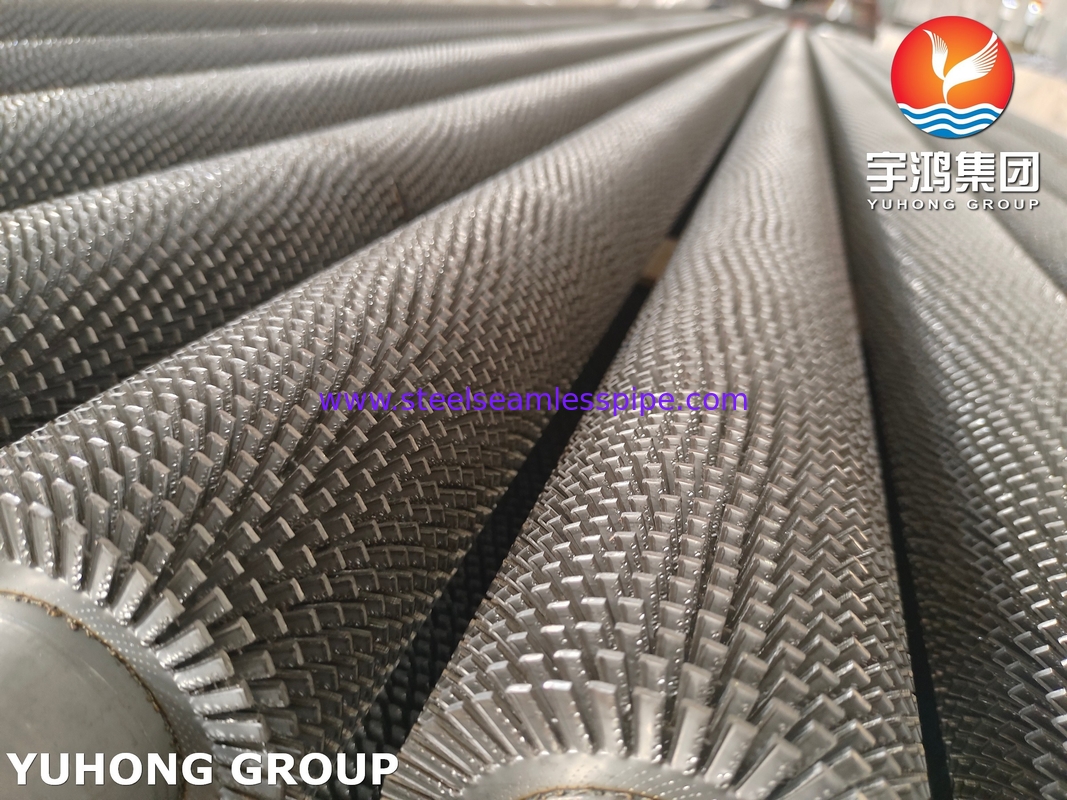

ASME SA192 أنبوب غلاية فولاذ الكربون بدون خيوط ، HFW متعرجأنبوب ذو أجنحة
يتضمن التشذيب الملسح سلسلة من الحواف المرتفعة على طول سطح الأنبوب.تعزيز نقل الحرارة بشكل أفضل لأنه يزعزع التدفق الضوئي الذي يمكن أن يحدث على الأسطح الناعمةفي عالم واحد، مثل هذا التصميم من أنبوب ذو زعانف مسموعة يزيد من مساحة السطح المتاحة لتبادل الحرارة.
الصلب الكربوني، بما في ذلك ASME SA192، هو عموما أرخص من الفولاذ المقاوم للصدأ والعديد من الفولاذ السبائك.هذا يجعل منه خيار فعال من حيث التكلفة للتطبيقات على نطاق واسع حيث القيود الميزانية هي اعتبارفي حين أن الفولاذ المقاوم للصدأ لديه موصلات حرارية جيدة، الفولاذ الكربوني يؤدي أيضا بشكل كاف لتطبيقات تبادل الحرارة.يمكن أن يؤدي الجمع بين مساحة السطح المتزايدة وأنبوب قاعدة الفولاذ الكربوني إلى نقل حرارة فعال.
ASTM A192 / ASME SA192 أنابيب الغلاية الفولاذية الكربونية السلسة التركيبات الكيميائية
| المكونات الكيميائية (%) | |||||||
| ج | نعم | م | (ب) | S | (مو) | سي سي | V |
| 0.06-0.18 | ≤0.25 | 0.27-063 | ≤0.035 | ≤0.035 | / | / | / |
ASTM A192 / ASME SA192 الاختبارات الميكانيكية المطلوبة لأنابيب الغلاية من الفولاذ الكربوني
| الخصائص الميكانيكية | |||
|
الجهد القوة (Mpa) |
العائد القوة (Mpa) |
الطول (%) |
صلابة (إتش آر بي) |
| ≥325 | ≥ 180 | ≥35 | ≤ 77 |
مواصفات أنابيب الزعانف
| المنتج | النوع | الاسم | مواد الأنابيب العارية | مادة النهاية |
|
مبادلة الحرارة مقطوعة أنبوب |
متضمنة | أنبوب G-TYPE FIN | الفولاذ الكربوني، النحاس، الفولاذ المقاوم للصدأ، سبيكة | الألومنيوم |
| مصدومة | المعدن الواحد المعدن المجمع | الفولاذ الكربوني، النحاس، الفولاذ المقاوم للصدأ، سبيكة | النحاس، الألومنيوم | |
|
الأنابيب المنخفضة أنبوب النوع T |
الفولاذ الكربوني، النحاس، الفولاذ المقاوم للصدأ، سبيكة | / | ||
|
أنبوب البامبو الأنابيب المموجة |
الفولاذ الكربوني، النحاس، الفولاذ المقاوم للصدأ، سبيكة | / | ||
| جرح | L/KL/LL نوع أنبوب الزعانف | الفولاذ الكربوني، النحاس، الفولاذ المقاوم للصدأ، سبيكة | النحاس، الألومنيوم | |
| سلسلة | أنبوب قناة الحبل | الألومنيوم والنحاس والفولاذ الكربوني والفولاذ المقاوم للصدأ | الألومنيوم والنحاس والفولاذ الكربوني والفولاذ المقاوم للصدأ | |
| نوع U | أنبوب U-TYPE | الفولاذ الكربوني والنحاس والفولاذ المقاوم للصدأ | / | |
| الحامية | أنبوب الحامية HF | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبيكة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبيكة | |
| نوع U | H/HH TYPE FIN TUBE (أنبوب الخيط) | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبيكة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبيكة | |
| الحامية | أنبوب الزعانف المزروع | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبيكة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبيكة |
درجة المواد
| المعيار الأمريكي | الفولاذ الأستنيتي: TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L... فولاذ مزدوج S32101,S32205,S31803,S32304,S32750,S32760 غيرها:TP405، TP409، TP410، TP430، TP439،... |
| المعيار الأوروبي | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438، 1.4841,1.4845,1.4539,1.4162، 1.4462، 1.4362، 1.4410، 1.4501 |
| معيار GOST | 08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2,08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т,08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9,17Х18Н9,08Х22Н6Т,06ХН28МДТ |
فوائد الزعانف الملسومة:
صناعات الاستخدام:
