ASTM A210 ASME SA210 GR A1 الألومنيوم الفولاذ الكربوني الزعنفة المطحونة تبريد الهواء مبادلة الحرارة الأنابيب

ASTM A210 ، ASME SA210 GR A1 الكربون الفولاذ الألومنيوم فين المطحونة

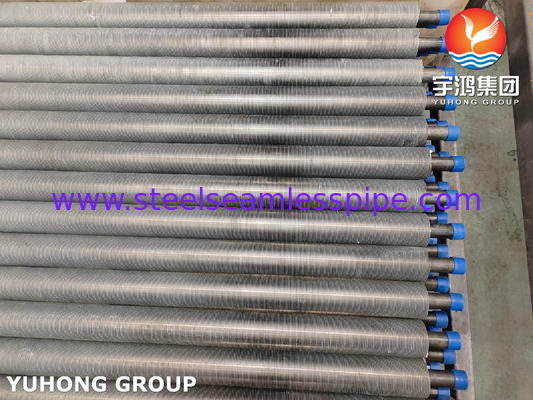

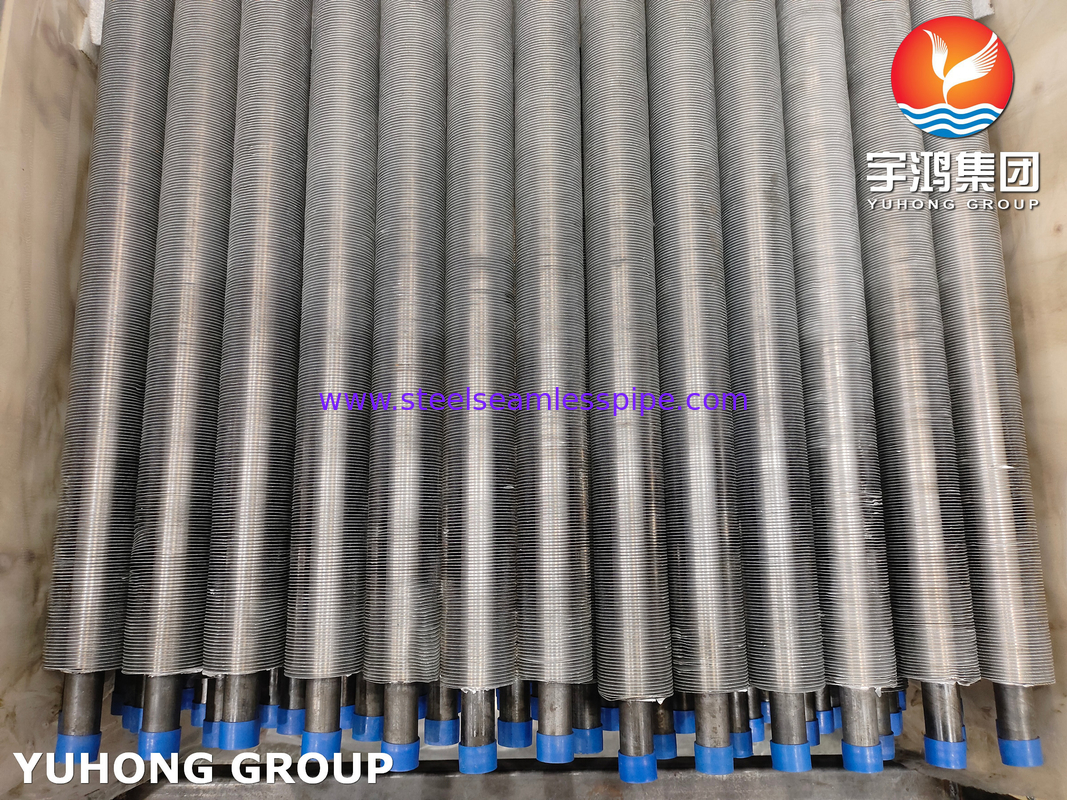

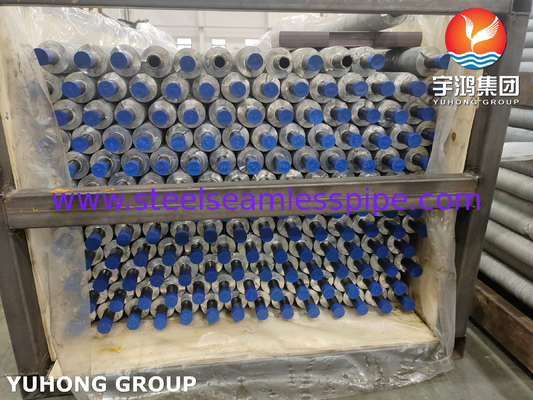

الـA179 أنبوب الفولاذ الكربوني المكبّر مع أسطوانات الألومنيوم AL1060هو مكون نقل حرارة عالي الأداء يستخدم على نطاق واسع في مبادلات الحرارة، المرجلات، ومبردات الهواء.هذا النوع المحدد من الأنابيب المزدوجة يجمع بين قوة ومتانة الفولاذ الكربوني A179 مع التوصيل الحراري الممتاز للألومنيوم 1060، مما يجعلها مثالية للتطبيقات التي يكون فيها نقل الحرارة الفعال أمرًا حاسمًا.

المواصفات الرئيسية وخصائص المواد:

1. مواد الأنبوب الأساسية (أ179 فولاذ الكربون):

   • أيه إس تي إم إيه 179: تم تصميم هذا النوع من الفولاذ الكربوني للأنابيب الخالية من الخيط والمسحوبة باردة المستخدمة خصيصًا في مبادلات الحرارة والمكثفات والتطبيقات المماثلة لدرجات الحرارة العالية.الفولاذ الكربوني A179 معروف بقوته، والمرونة الجيدة، والقدرة على توصيل الحرارة، مما يجعلها مناسبة لعمليات الضغط العالي والحرارة العالية.
   • الأبعاد: أنابيب مصنوعة من A179 تأتي عادة في مختلف الأحجام وسمك الجدران اعتمادا على متطلبات الضغط والحرارة للتطبيق.

2. مادة الزعانف (AL1060 الألومنيوم):

   • الصف 1060 من الألومنيوم: هذه الدرجة من الألومنيوم نقية بشكل استثنائي (99.6٪ من محتوى الألومنيوم) ، مما يوفر موصلة حرارية عالية، ومقاومة ممتازة للتآكل، والنهاية الناعمة.نقائها العالي يعني أيضا أنه أكثر قابلية للتلاعب، وهو مفيد في عملية التطويق لإنشاء زعانف متساوية.
   • الزعانف المطحونة: في النوع المكبّد ، يتم ربط زعانف الألومنيوم بسلاسة مع أنبوب الفولاذ الكربوني ، مما يخلق سطح نقل حرارة عالي الأداء دون ثغرات.يتم تحقيق ذلك عن طريق وضع غطاء الألومنيوم فوق الأنابيب واستخدام عملية طحن عالية الضغط لتشكيل الزعانف، مما يؤدي إلى اتصال حراري ممتاز بين الأنبوب والصفائح.

التطبيقات:

1. صناعة البتروكيماويات: تستخدم في مبادلات الحرارة ومبردات الهواء حيث الهيدروكربونات أو سوائل العملية تحتاج إلى تسخين أو تبريد فعال.
2. توليد الطاقة: تستخدم في الغلايات ، الاقتصاديات ، ومبادلات الحرارة المبردة بالهواء في محطات الطاقة لتحقيق أقصى قدر من كفاءة نقل الحرارة.
3. أنظمة HVAC: شائع في أنظمة HVAC الصناعية لوحدات معالجة الهواء وأنظمة استرداد الحرارة ، حيث يجب تسخين الهواء أو تبريده بفعالية.
4. أنظمة التبريد: تستخدم في المكثفات والمبخرات، حيث يكون نقل الحرارة الفعال في مساحة صغيرة أمرًا ضروريًا.

المزايا:

1. سلكية حرارية عالية: توفر زعانف الألومنيوم AL1060 توصيلًا حراريًا متفوقًا ، مما يسمح بنقل الحرارة بشكل أسرع من السائل داخل الأنابيب إلى الهواء أو سائل التبريد الخارجي.

2. رابطة دائمة: إن عملية التطويق تخلق رابطة دائمة وسلسة بين أنبوب الفولاذ الكربوني و أجنحة الألومنيومتحسين الاستقرار الميكانيكي وطول عمر الأنبوب ذو الزعانف تحت درجات الحرارة العالية والاهتزازات.

3. مقاومة التآكل: في حين أن أنبوب A179 يقدم قوة ميكانيكية ، فإن الألومنيوم AL1060 يوفر طبقة من مقاومة التآكل ، مفيدة بشكل خاص في البيئات الرطبة أو التآكل.

4. سطح نقل الحرارة الفعال: يزيد الزعانف المستخرجة من مساحة السطح بشكل كبير ، مما يزيد من كفاءة نقل الحرارة ويسمح للأنبوب بالعمل بشكل جيد في التطبيقات ذات الطلب العالي.

5. كفاءة التكلفة: بالمقارنة مع أساليب التشطيب الأخرى ، تكون الأجنحة المكبدة فعالة من حيث التكلفة وتوفر توازنًا جيدًا بين الأداء والسعر.

عملية التصنيع:

1. تحضير الأنابيب: يتم تصنيع أنبوب الفولاذ الكربوني A179 بدون خيوط وإعداده وفقًا للأبعاد المطلوبة.

2. صب الالومنيوم من النافذة: يتم وضع غطاء من الألومنيوم من AL1060 حول الأنابيب. أثناء عملية التطويق، يتم تطبيق ضغط عال لتشكيل الألومنيوم في الزعانف حول الأنابيب، مما يخلقربط بلا خيوط مع توصيل حراري ممتاز.

3. مراقبة الجودة: يتم اختبار كل أنبوب ميكانيكي من أجل القوة الميكانيكية و سلامة الزعانف و جودة الارتباط لضمان استيفائه لمعايير الصناعة و متطلبات العملاء.

مزايا أنابيب الزعانف المكبسة على أنواع الزعانف الأخرى:

• اتصال حراري أفضل: يحتوي الزعانف المكبلة على رابطة سلسة ، مما يوفر توصيلًا حراريًا متفوقًا مقارنةً بالزعانف المطاطية أو المطاطية.
• مزيد من المدى الطويل: الزعانف المفروضة مقاومة عالية للضغوط الميكانيكية، والتي يمكن أن تكون مفيدة في البيئات مع الاهتزازات أو درجات الحرارة المتقلبة.
• صيانة قليلة: التماسك الضيق والمتساوي بين الأنابيب والصفائح يقلل من مشاكل مثل تخفيف الصوف أو الفصل ، مما يقلل من الحاجة إلى صيانة متكررة.

الاستنتاج:

الـA179 أنبوب الفولاذ الكربوني المكبّر مع أسطوانات الألومنيوم AL1060هو حل قوي وفعال للصناعات التي تتطلب معدات نقل الحرارة عالية الأداءيلبي متطلبات الصناعات مثل البتروكيماويات، توليد الكهرباء، وتكييف المناخ، حيث نقل الحرارة الموثوقة والمتانة ضرورية. تصميم الزعانف المطحونة يعزز من أدائها،مما يجعلها خيارًا مفضلًا لتطبيقات تبادل الحرارة المتطلبة.
