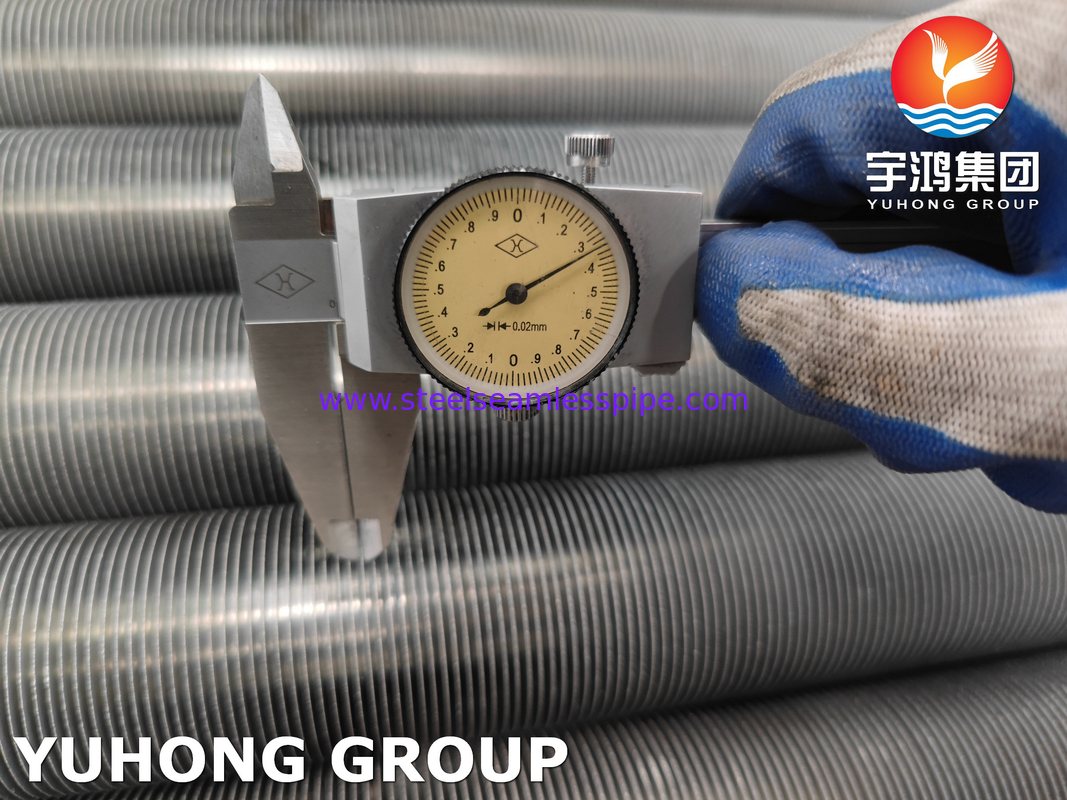

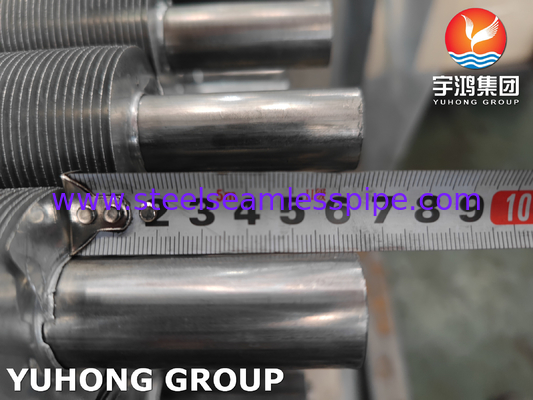

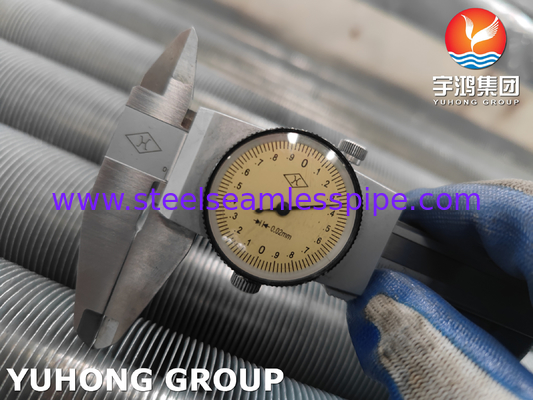

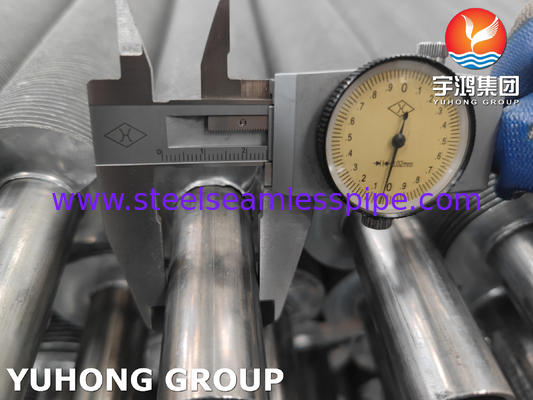

أنبوب مقطوع من الفولاذ المقاوم للصدأ للتبادل الحراري

أنابيب ذات أجنحة مطبقة من الفولاذ المقاوم للصدأ

أنابيب ذات أجنحة مطرودة، المعروفة أيضًا باسم أنابيب ذات أجنحة مطوية ثنائية المعادن (رمز DR)هناك أنابيب قادرة على مقاومة التآكل وتغلب تماما على عيوب أنابيب التلف من النوع Lيمكن اختيار الأنابيب الداخلية والخارجية للأنابيب المصفوفة بالمعادن المزدوجة بشكل منفصل. يتم اختيار الأنابيب حسب تآكل السائل الساخن والضغط.مثل الصلب الكربونيالفولاذ المقاوم للصدأ، الفولاذ المتحالف، النحاس، الخ.مقاومة قوية للتآكل الجوي وأداء جيد لنقل الحرارةعادةً ما يستخدم الألومنيوم والنحاس. بعد التصفيف، يمكن الجمع بين الأنابيب الداخلية والخارجية بشكل كامل.وبالإضافة إلى استخدامها في السوائل السامة للغاية داخل الأنابيبيمكن أيضاً استخدام الأنابيب المضغوطة المعدنية في الهواء الرطب.المزايا هي مقاومة جيدة للتآكل، مدة حياة طويلة ، كفاءة نقل الحرارة العالية ، انخفاض ضغط منخفض ، سلامة عالية و صلابة الأجنحة.لأن الأجنحة صلبة و صعبة التشوهيمكن تنظيفها بالماء تحت الضغط العالي

ما فائدة أنابيب الأجنحة ؟

الأنابيب ذات الأجنحة هي المكونات الرئيسية لمبادلات الحرارة.إنها سلسلة من الأنابيب التي تم إضافة أجنحة إليها في الخارج لزيادة منطقة الاتصال مع السائل الخارجي، صب تبادل الحرارة بين السائل داخل الأنابيب والسائل خارج الأنابيب.الأنابيب ذات الأجنحة هي أنابيب مسطحة مطولة من الفولاذ الكربوني مغطاة بالألومنيوم مع أنابيب من الألومنيوم المقاومة.

أنبوب النوافذ المكبّد مزج مع مواد مختلفة

مادة الأنابيب المركزية: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ، اللحام، النحاس، سبيكة النحاس والنيكل، البرونز الألومنيوم، سبيكة النيكل.
1الصلب الكربوني: A179، A192، SA210 Gr A1/C، A106 Gr B
2الصلب المقاوم للصدأ: TP304/304L، TP316/TP316L/316Ti، A789 S31803/S2205
3النحاس: UNS12200/UNS14200/UNS70600، CuNi70/30, CuNi 90/10

مادة الطائرات:

1الألومنيوم (Alu)1100(ألوميترات)
2النحاس
3فولاذ

مراقبة جودة الأنابيب ذات الأجنحة المطحونة

التفتيش والفحوصات

التحكم في التركيب الكيميائي
اختبار الخصائص الميكانيكية (مقاومة الجاذبية، حدود المرونة، التمدد، الإنسحاب، التسطيح، الصلابة، اختبار الاصطدام)
اختبار السطح والأبعاد
الاختبار غير المدمر
الاختبار الهيدروستاتي

التطبيق

يتم استخدام أنابيب الأجنحة المكبدة على نطاق واسع في صناعات مثل النفط والكيمياء والطب والغذاء والصناعة الخفيفة والآلات والأدواتبما في ذلك خطوط الأنابيب الصناعية وأجزاء الهيكل الميكانيكي، إلخ
