| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنابيب زعنفة مدمجة من النوع G وفقًا لمعيار ASME SA179 |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| اسم المنتج: | أنبوب زعنفة مضمن | مواد الأنابيب: | ASTM A179 / ASME SA179 |
|---|---|---|---|
| مادة الزعانف: | الألومنيوم 1060 | حجم مشترك: | القطر الخارجي 16-63 مم |
| النوع: | حلزوني، مدمج من النوع G | سمك الزعانف: | 0.4 ملم (متوسط) |
| طول الانبوب: | يمكن تخصيصها | كثافة الزعانف: | زعانف لكل متر، زعانف لكل بوصة |
| التطبيق: | أجزاء السخان ، أجزاء التبريد ، المبادل الحراري ، المبرد ، التبريد بالسوائل | ||
| إبراز: | أنبوب ذو أجنحة حلزونية متضمنة من النوع G,الأنابيب المتدلية المدمجة,أنبوب مقايض الحرارة ASME SA179,Embedded Spiral Finned Tube,ASME SA179 Seamless Heat Exchanger Tube |
||

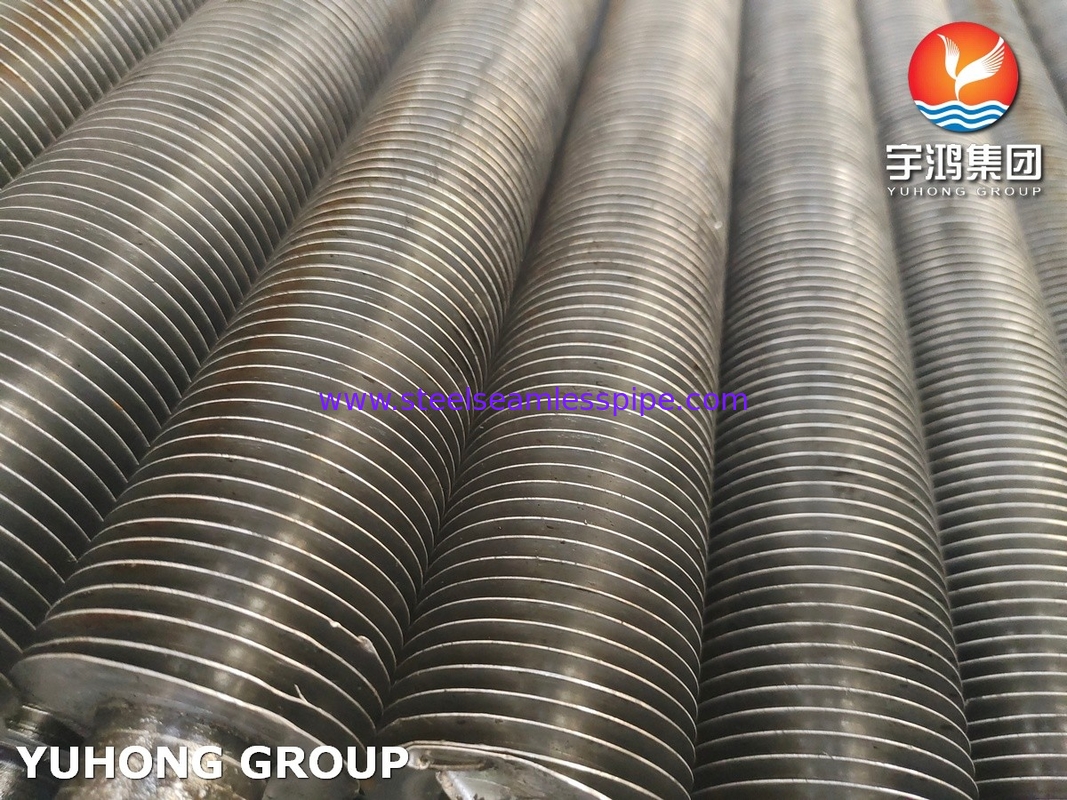

الصلب الكربوني ASTM A179 الأنابيب السامة من النوع Gالأنابيب المزدوجة لمبادل الحرارة
أنابيب الزعانف المدمجة هي حلًا متطورًا في تكنولوجيا مبادل الحرارة ، مصممة لتحسين الكفاءة الحرارية في تطبيقات صناعية وتجارية مختلفة.من خلال دمج الزعانف مباشرة في هيكل الأنبوب، هذه الأنظمة توفر وسيلة صغيرة وفعالة لنقل الحرارة بين السوائل، مما يجعلها ضرورية في العديد من البيئات.الزعانف من أنابيب الزعانف المدمجة هي أكثر صلابة وضيقة.
كيف يعملون؟
المبدأ الأساسي وراء أنابيب الزعانف المدمجة هو تعظيم نقل الحرارة عن طريق زيادة مساحة السطح في اتصال مع السائل.الزعانف تعزز عملية تبادل الحرارة من خلال تسهيل مزج السوائل والاضطراباتهذا يؤدي إلى تحسين الأداء الحراري بالمقارنة مع الأنابيب الناعمة التقليدية ، التي لديها مساحة سطح محدودة.
المواد
يتم دمج الأنابيب ذات الأجنحة المدمجة من النوع G مع مواد مختلفة ، بما في ذلك نوع أنابيب الأساس والنوع من الأجنحة.
مواد الأنبوب الأساسية: الفولاذ الكربوني، الفولاذ منخفض السبائك، الفولاذ المقاوم للصدأ، النحاس، النحاس، سبائك النحاس والنيكل، البرونز الألومنيوم، سبائك النيكل.
1فولاذ الكربون: A179، A192، SA210 Gr A1/C، A106 Gr B
2الفولاذ المقاوم للصدأ: TP304/304L، TP316/TP316L/316Ti، A789 S31803/S2205
3النحاس: UNS12200/UNS14200/UNS70600، CuNi70/30, CuNi90/10
مادة الزعانف: الألومنيوم (Alu.1100(ألومنيوم 1060) النحاس والصلب
مواصفات الأنابيب ASTM A179
| المعايير | ASTM و ASME و API |
| حجم الأنابيب | 20mm إلى 219mm OD |
| سمك الأنابيب | 2mm إلى 16mm |
| الجداول الزمنية | SCH 40، SCH 80، SCH 160، SCH XS، SCH XXS، جميع الجداول |
| التسامح | أنبوب سحب بارد: +/- 0.1mm أنبوب مطاط بارد: +/- 0.05mm |
| الحرف | الملفوفة بالبرد والمسحوبة بالبرد |
| النوع | بدون خيط / ERW / لحام / مصنوع |
| النموذج | أنابيب مستديرة، أنابيب مربعة، أنابيب مستطيلة، أنابيب ملفوفة، شكل UU، ملفوفات كيك، أنابيب هيدروليكية |
| الطول | الحد الأدنى 3 أمتار، ماكس 18 أمتار، أو وفقا لمتطلبات العميل |
| النهاية | النهاية العادية، النهاية المزدوجة، المدروسة |
المكونات الكيميائية (%) من أنابيب ASTM A179 المدمجة
| ج | نعم | م | (ب) | S | (مو) | سي سي | V |
| 0.06-0.18 | / | 0.27-063 | ≤0.035 | ≤0.035 | / | / | / |
الخصائص الميكانيكية للأنابيب المدمجة المزدوجة ASTM A179
| قوة الشد ((Mpa) | قوة العائد ((Mpa) | الطول ((%) | صلابة ((HRB) |
| 325 دقيقة | 180 دقيقة | 35 دقيقة | 72 على الأكثر |
الخصائص

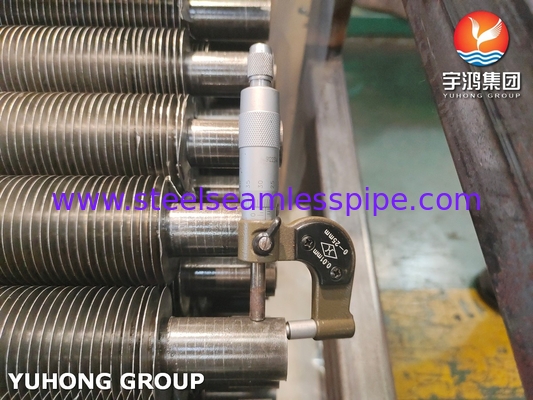

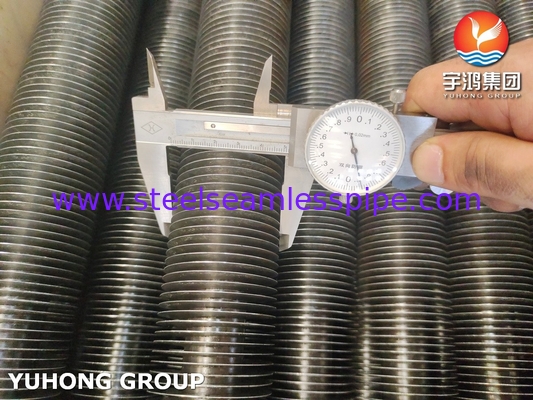

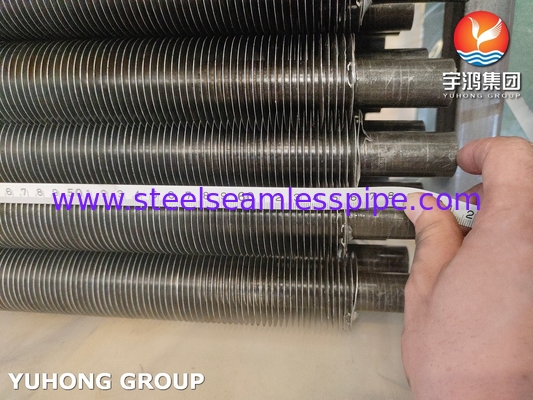

التفتيش والاختبارات التي أجريت
فحص التكوين الكيميائي، اختبار الخصائص الميكانيكية ((قوة الشد، قوة العائد، التمدد، التوهج، التسطيح، الصلابة، اختبار الأثر) ، اختبار السطح والأبعاد، اختبار عدم التدمير،الاختبار الهيدروستاتي
بعض الفوائد الرئيسية لأنابيب الزعانف المدمجة من النوع G تشمل:
التطبيقات
