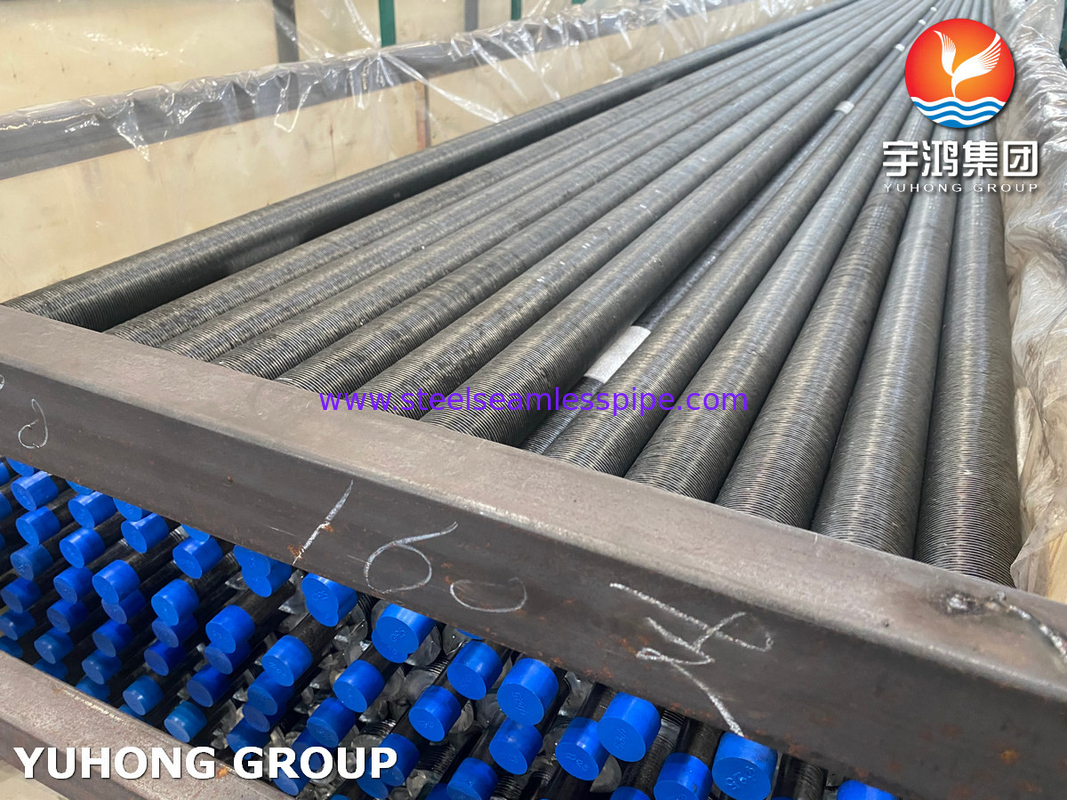

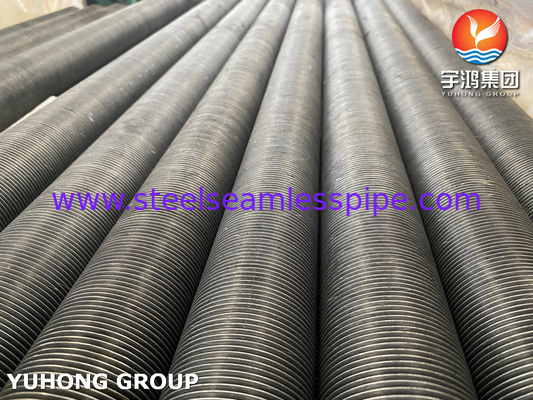

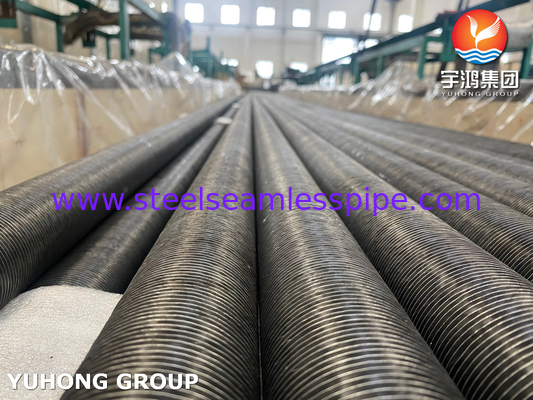

أنبوب L النوع A179 أنبوب الفولاذ الكربوني Al Fin لمبرد الهواء

A179 أنبوب بلا خيوط مع الألومنيوم Al1060 أنبوب G من النوع Fin

تفاصيل سريعة:

أنبوب OD:16mm الحد الأدنى 219.1mm ((8'') max.
طول الأنابيب: 25000 ملم كحد أقصى.
ارتفاع الزعانف: 50 ملم كحد أقصى.
سمك الزعانف: عادة 0.2mm ~ 3.0mm
مساحة الزعانف: 2.3 ملم (11FPI) في الدقيقة أو حسب الطلب من العميل

عملية التصنيع
شريط الزعانف من الألومنيوم هو جرح التوتر ووضعت في خندق قطع في الأنابيب مع حوالي 0.4mm عمق طوق.

حماية السطح من النهايات السهلة
يجب أن تكون كلا الطرفين من أنابيب غين النوع G المتقطعة من الزنك أو الألومنيوم المعدنية التي يتم تطبيقها بواسطة طلاء نظام قوس الرش الكهربائي.

معايير القبول
معيار API 661 ((مبادلات الحرارة المبردة بالهواء لخدمة المصافي العامة) أو شروط التسليم (TDC).

الملحقات
صندوق دعم الأنابيب أو مشبك أو مربع المسافة (المواد: الألومنيوم والزنك والفولاذ المقاوم للصدأ).

شرط التسليم:
أطراف الأنابيب مقصورة مربعة ، خالية من الحفر ، مجففة داخلياً وتنظيفها بالهواء ، مغلفة باللون على الطرفين من أنبوب G-Fin Embedded Fined.
يتم وضع المجففات في كل حزمة للنقل القاري كذلك.

أنابيب الزعانف من النوع L ، والمعروفة أيضًا باسم أنابيب الزعانف من القدم L ، هي نوع من الأنابيب ذات الزعانف المستخدمة في مبادلات الحرارة والغلاد وغيرها من معدات نقل الحرارة.تتميز بأنها ذات زعنفة ملفوفة حول الأنبوب وتتمركز في القاعدة لتشكل شكل "L"هذا التصميم يعزز مساحة السطح لتبادل الحرارة مع توفير توصيل آمن لأنبوب القاعدة.

السمات الرئيسية:
المواد: يمكن تصنيع أنبوب القاعدة والأجنحة من مواد مختلفة ، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم والنحاس ، اعتمادًا على متطلبات التطبيق.
نوع الزعانف: يتم تدوير الزعانف حول الأنابيب مع قدم في القاعدة ، مما يخلق شكل "L". هذا التصميم يحسن الاتصال بين الزعانف والأنابيب ،تحسين كفاءة نقل الحرارة.
عملية التصنيع: يتم لف الزعانف ميكانيكياً حول الأنابيب ، وتوفر القدم "L" تناسباً ضيقاً ، مما يضمن توصيل حراري جيد وقوة ميكانيكية.

الفوائد:
تحسين نقل الحرارة: شكل "L" من الزعانف يزيد من مساحة السطح ويعزز كفاءة تبادل الحرارة.

التثبيت الآمن: توفر قاعدة الأقدام للأجنحة تناسبًا ضيقًا ، مما يضمن أن تظل الأجنحة مربوطة بشكل آمن بالأنبوب.

التنوع: مناسب لمجموعة واسعة من التطبيقات بسبب توافر مواد مختلفة وأبعاد قابلة للتخصيص.

متانة: يضمن ربط الزعانف بشكل آمن للأنبوب أداءً طويل الأمد ، حتى في الظروف الصعبة.

المواصفات:
قطر الأنبوب: يمكن أن يختلف بناءً على احتياجات التطبيق.
ارتفاع السطح وسمك السطح: قابلة للتخصيص لتلبية متطلبات نقل الحرارة الخاصة.
مسافة الزعانف: يمكن ضبط المسافة بين الزعانف وفقًا للأداء الحراري المطلوب.
الطول: يتم تصنيعه إلى أطوال محددة بناءً على تصميم المبادل الحراري.

التطبيقات والفوائد:

مجالات الطلبات المشتركة هي:

1مبادلات الحرارة: A179 أنابيب الزعانف المدمجة تستخدم على نطاق واسع في مبادلات الحرارة لزيادة كفاءة نقل الحرارة للمعدات.الأجنحة المدمجة على سطح الأنبوب تسمح بمساحة سطحية أعلى، مما يساعد على نقل الحرارة بكفاءة أكبر.

2مبادلة الحرارة المبردة بالهواء: أنبوب A179 المدمج هو الخيار المثالي لمبادلات الحرارة المبردة بالهواء. هذه الأنابيب لديها مساحة سطحية كبيرة مما يعزز نقل الحرارة بكفاءة ،والتي يمكن أن تكون حاسمة في مبادلات الحرارة المبردة بالهواء حيث لا توجد وسيلة ثانوية لنقل الحرارة.

3مقاومة التآكل: تشتهر مواد الأنابيب A179 بمقاومتها الجيدة للتآكل. تزيد الزعانف المدمجة من مقاومة التآكل وتقلل من التآكل.

4الاقتصادية: مادة الأنابيب A179 اقتصادية ، مما يجعلها خيارًا مثاليًا لتطبيقات نقل الحرارة المختلفة. تسمح الزعانف المدمجة على سطح الأنابيب بمساحة سطحية أعلى ،الذي يحسن الأداء الحراري العام، مما يجعلها خيارًا اقتصاديًا وفعالًا.

5التصميم المدمج: الأطراف المدمجة على سطح أنابيب A179 المدمجة تسمح بتصميم مضغوط ، مما يجعلها خيارًا مثاليًا حيث يكون المساحة محدودة ،ويتطلب درجة عالية من الكفاءة الحرارية.

المواصفات:

أنابيب النوع G المزققة مزودة بمواد مختلفة.




الميزة التنافسية:
ربط ميكانيكي عالي
يتم تضمين الزعانف من النوع G في أنبوب القاعدة ، مما يوفر رابطة ميكانيكية قوية تضمن اتصالًا حراريًا جيدًا ونقلًا حراريًا فعالًا.

الصمود:
يقدم الربط الميكانيكي للصفوف من النوع G مقاومة متزايدة للدورة الحرارية والإجهاد الميكانيكي ، مما يزيد من طول العمر والموثوقية للأنبوب.

تحسين نقل الحرارة:
على غرار الزعانف من النوع L ، تزيد الزعانف من النوع G أيضًا من مساحة السطح ، مما يعزز كفاءة نقل الحرارة العامة للأنبوب.

المقاومة لأضرار القسم المكشوف:
تصميم الزعانف من النوع G المدمج يجعلها أقل عرضة للأضرار الناجمة عن الاصطدامات الفيزيائية أو الاهتزازات ، مما يجعلها مناسبة للبيئات الصعبة.

حماية من التآكل:
تساعد الزعانف من النوع G على حماية أنبوب A179 الأساسي من البيئات التآكلية ، مما يقلل من خطر التآكل ويمدد عمر الخدمة للأنبوب.

أماكن التوسع الحراري:
يسمح تصميم الزعانف من النوع G بدرجة معينة من التوسع الحراري والانكماش ، والذي يمكن أن يكون مفيدًا في التطبيقات ذات درجات الحرارة المختلفة.

كفاءة الصيانة:
غالبًا ما يؤدي البناء القوي لأنابيب الزعانف من النوع G إلى انخفاض متطلبات الصيانة ، مما يقلل من أوقات التوقف وتكاليف التشغيل.

التنوع:
يمكن استخدام أنابيب الزعانف من النوع G في مجموعة متنوعة من التطبيقات ، مثل مبادلات الحرارة المبردة بالهواء ، والمؤمنات ، والغلاديل ، بسبب كفاءتها العالية ومتانتها.
