شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | A179، A192، SA210 Gr A1 / C، A106 Gr B، TP304 / 304L، TP316 / TP316L / 316Ti، A789 S31803 / S2205 ال |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 10 أيام |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 1500 طن شهريا |
| فولاذ الكربون: | A179، A192، SA210 Gr A1/C،A106 Gr B | الفولاذ المقاوم للصدأ: | TP304 / 304L ، TP316 / TP316L / 316Ti ، TP321 ، TP347 |
|---|---|---|---|
| دوبلكس ستيل: | A789 S31803 / S2205 S32750 ، S32760 | النحاس والنيكل: | UNS12200 / UNS14200 / UNS70600، CuNi70 / 30، CuNi 90/10 |
| نوع الزعنفة: | لحام عالي التردد ، مضمن G / L / KL / KLL ، نوع مقذوف | ||
| تسليط الضوء: | الأنابيب المدمجة G,SA210 أنابيب ذات أجنحة من الدرجة A1,Al1060 الأنابيب المزروعة,SA210 Gr.A1 Finned Tube,Al1060 Finned Tube |
||

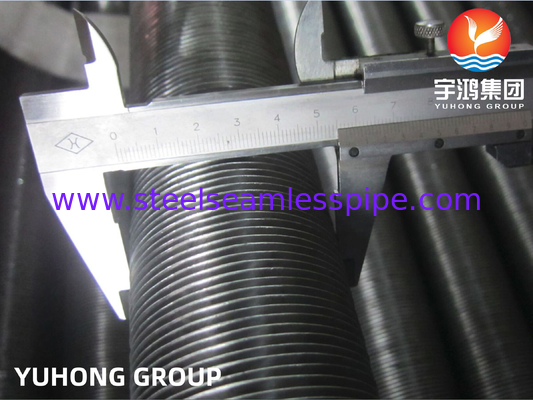

أنبوب ASME SA210 Gr.A1 بدون خيوط مع الألومنيوم Al1060 أنبوب G من نوع Fin
أنابيب الزعانف المدمجة ، والمعروفة أيضًا باسم أنابيب الزعانف أو أنابيب الزعانف ، هي مكونات متخصصة لنقل الحرارة تستخدم في مختلف الصناعات والتطبيقات.وهي تتكون من أنبوب أساسي مع الزعانف الخارجية التي يتم تضمينها بإحكام أو لحامها بشكل متكامل على سطح الأنابيبالزعانف تزيد من مساحة سطح الأنابيب، مما يعزز كفاءة نقل الحرارة.
الغرض الرئيسي من أنابيب الزعانف المدمجة هو تحسين تبادل الحرارة بين السائل الذي يتدفق عبر الأنابيب والبيئة المحيطة أو سائل آخر.تصميم وبناء الزعانف يعزز بشكل كبير معدلات نقل الحرارة من خلال زيادة مساحة السطح المتاحة لنقل الحرارة.
ASTM A192 / A192M: أنابيب الغلاية من الفولاذ الكربوني بدون خيوط للخدمة عالية الضغط
ASTM A210 / A210M: غلاية الفولاذ المتوسط الكربونية بدون خيوط وأنابيب التسخين الفائق
الصف الحديدي:الدرجة A1؛ الدرجة C
حالة التسليم: تم تجهيزها، وتطبيعها، وتطبيعها، وتعزيزها
تفاصيل سريعة:
أنبوب OD:16mm الحد الأدنى 219.1mm ((8'') max.
طول الأنابيب: 25000 ملم كحد أقصى.
ارتفاع الزعانف: 50 ملم كحد أقصى.
سمك الزعانف: عادة 0.2mm ~ 3.0mm
مساحة الزعانف: 2.3 ملم (11FPI) في الدقيقة أو حسب الطلب من العميل
عملية التصنيع
شريط الزعانف من الألومنيوم هو جرح التوتر ووضع في خندق قطع في الأنابيب مع حوالي 0.4mm عمق طوق.
حماية السطح من النهايات السهلة
يجب أن تكون كلا الطرفين من أنابيب الأظافر المتقطعة من النوع G مصنوعة من الزنك أو الألومنيوم المعدنية التي يتم تطبيقها بواسطة طلاء نظام قوس الرش الكهربائي.
معايير القبول
معيار API 661 ((مبادلات الحرارة المبردة بالهواء لخدمة المصافي العامة) أو شروط التسليم (TDC).
الملحقات
صندوق دعم الأنابيب أو عدادات أو مربع المسافة (المواد: الألومنيوم والزنك والفولاذ المقاوم للصدأ).
شرط التسليم:
أطراف الأنابيب مقصورة مربعة ، خالية من الحفر ، مجففة داخلياً وتنظيفها بالهواء ، مغلفة باللون على الطرفين من أنبوب G-Fin Embedded Fined.
يتم وضع المجففات في كل حزمة للنقل القاري كذلك.
التطبيقات:
مجالات الطلبات المشتركة هي:
1مبادلات الحرارة: يتم استخدام أنابيب A179 على نطاق واسع في مبادلات الحرارة ، وخاصة في التطبيقات التي يكون فيها الصلب منخفض الكربون متوافقًا مع سوائل العمل المعنية.يتم استخدامها في كل من مبادلات الحرارة الهواء إلى السائل والسائل إلى السائل، مما يسهل نقل الحرارة الفعال بين مختلف الوسائط.
2أنظمة HVAC: يتم استخدام أنابيب A179 في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) لنقل الحرارة الفعال. يتم استخدامها في وحدات معالجة الهواء، ومبردات الهواء،ومكونات أخرى حيث يتطلب تبادل الحرارة بين الهواء والسائل (مثل الماء المبرد أو المبرد).
3الغلايات الصناعية: أنابيب A179 تجد تطبيقًا في الغلايات الصناعية ، بما في ذلك غلايات البخار وغلايات المياه الساخنة.تحسين كفاءة الغلاية وتحسين استخدام الطاقة.
4الموفقات: تستخدم أنابيب A179 عادة في الموفقات، وهي مبادلات حرارة تسترد الحرارة الناتجة عن غازات الدخان في محطات توليد الطاقة والأفران الصناعية وأنظمة الاحتراق الأخرى.الأنبوبات ذات الأجنحة تعزز من نقل الحرارة وتساعد على تسخين المياه، تحسين كفاءة النظام بشكل عام.
5المكثفات: يتم استخدام أنابيب A179 في وحدات المكثفات حيث يتم نقل الحرارة من بخار ساخن إلى وسط تبريد ، مما يتسبب في تكثيف البخار.وهي تستخدم عادة في أنظمة التبريد، وحدات تكييف الهواء، ومحطات الطاقة.
6- مكيفات تبريد الزيت: أنابيب A179 مناسبة لتطبيقات تبريد الزيت، مثل في الأنظمة الهيدروليكية أو أنظمة التشحيم.تسمح بإبعاد الحرارة بكفاءة والحفاظ على درجة حرارة الزيت المثلى.
7أنظمة استرداد الحرارة: تلعب أنابيب A179 دورًا حاسمًا في تطبيقات استرداد الحرارة ، حيث تلتقط الحرارة الفارغة من العمليات الصناعية المختلفة وتحويلها إلى وسيط لاستخدامها لاحقًا.يتم استخدامها في الأنظمة التي تهدف إلى تحسين كفاءة استخدام الطاقة وخفض تكاليف التشغيل.
المواصفات:
أنابيب النوع G المزققة مزودة بمواد مختلفة.
| البنود | المواد العامة | مواد ASTM الشائعة |
| مادة الأنبوب الأساسي |
فولاذ الكربون، الفولاذ ذو السبائك المنخفضة، الفولاذ المقاوم للصدأ، النحاس، النحاس، سبائك النيكل، البرونز الألومنيوم، سبائك النيكل.
|
1فولاذ الكربون: A179، A192، SA210 Gr A1/C، A106 Gr B 2الفولاذ المقاوم للصدأ: TP304/304L،TP316/TP316L/316Ti، A789 S31803/S2205 الخ... 3النحاس: UNS12200/UNS14200/UNS70600، كوني 70/30، كوني 90/10 |
| مواد الزعانف |
1سبيكة الألومنيوم 2النحاس. |
1الألومنيوم (ألو)1100ألو 1060) 2النحاس. |
|
جميع الأبعاد في بوصات ومواصفات على طلباتك. |
|||
|
جرعة زائدة من الأنابيب |
ارتفاع الزعانف |
سمك الزعانف |
الزعانف لكل قشرة ((الكثافة)) |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
6، 7، 8، 9، 10، 11 |
|
3/4 |
5/8,1/2 |
.015/.016/020 |
6، 7، 8، 9، 10، 11 |
|
1 |
5/8,1/2 |
.015/.016/020 |
6، 7، 8، 9، 10، 11 |
|
1 1/4 |
5/8,1/2 |
.015/.016/020 |
6، 7، 8، 9، 10، 11 |
|
واحد ونصف |
5/8,1/2 |
.015/.016/020 |
6، 7، 8، 9، 10، 11 |
|
الرجاء إرسال بريد إلكتروني لنا لمزيد من المعلومات. |
|||
الميزة التنافسية:
