| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أستم A312 TP304 ، TP304L ، TP316L ، TP317L ، TP321 ، TP347 ، TP347 |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية / حالة التعبئة من الحديد |
| وقت التسليم: | 15-30 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 500 طن شهريا |
| Material Grade: | TP304, TP304L, TP316L , TP317L , TP321, TP347, TP347 | Standard: | ASTM A312, JIST 3459, GOST 9941, EN 10216-5 , DIN 17456 |
|---|---|---|---|
| Certificate: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 | Third Party Inspection: | SGS, TUV, BV, GL, DNV, ABS, LR |
| Application: | Heat Exchanger, Condenser, Evaporator | Fin Height: | 12.7mm to 30mm or Customized |
| Fin Length: | Customized | Fin Pitch: | Customized |
| Fin Thickness: | 1.2mm to 2.5mm or Customized | Fin Type: | Louver, Plain, Serrated, HFW |
| Material: | Copper, Aluminum, Stainless Steel, Alloy Steel , Carbon Steel | Shape: | Round, Square, Rectangle |
| Tube Material: | Copper, Aluminum, Stainless Steel, Alloy Steel , Carbon Steel | ||
| إبراز: | أنبوب الفولاذ المقاوم للصدأ 11Cr,TP347 أنبوب الصفاف المطاوح عالي التردد,الغلاية ذات التردد العالي الأنبوب المطاوئ,TP347 High Frequency Welded Fin Tube,Boiler High Frequency Welded Fin Tube |
||

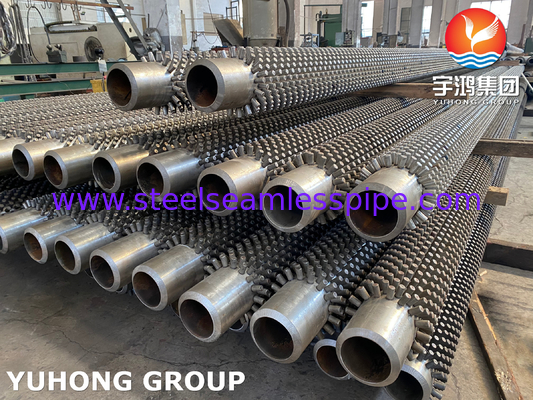

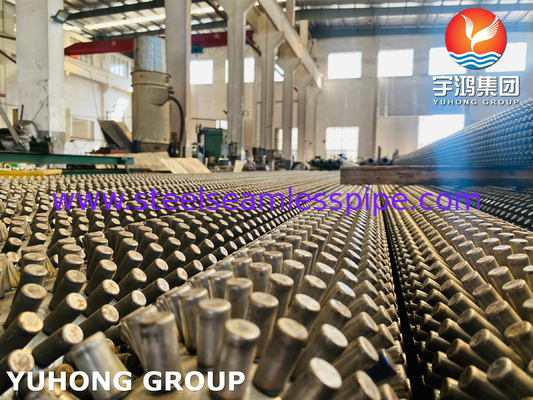

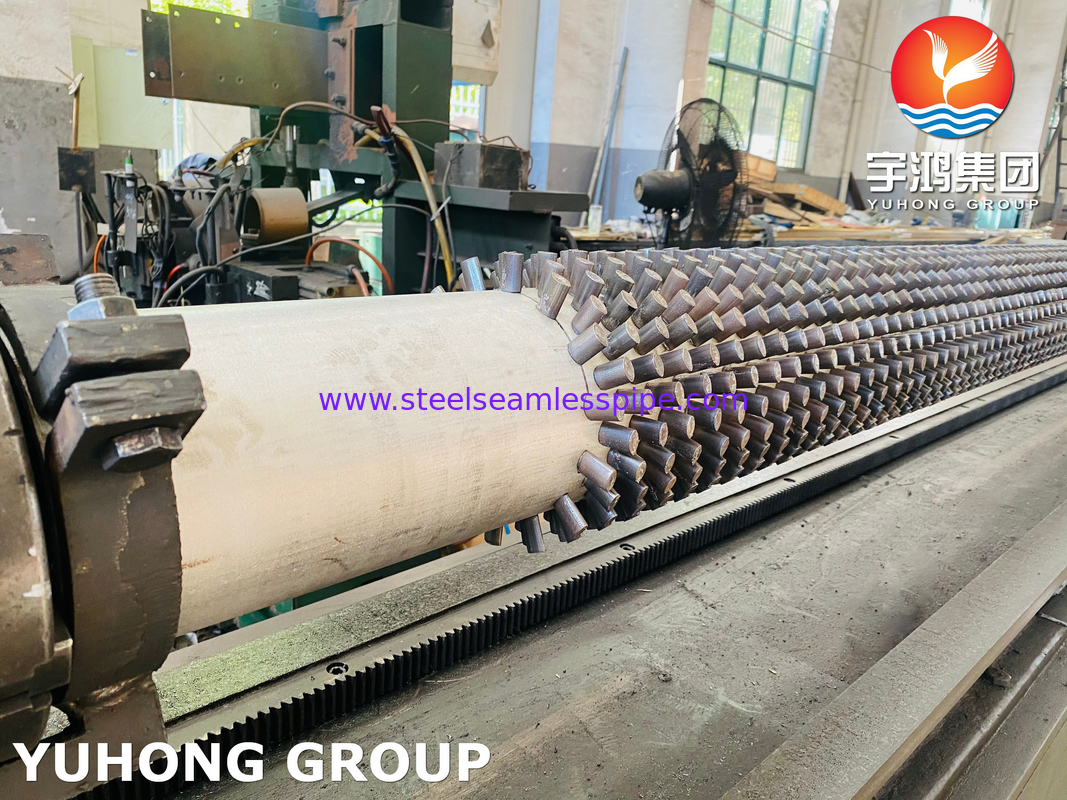

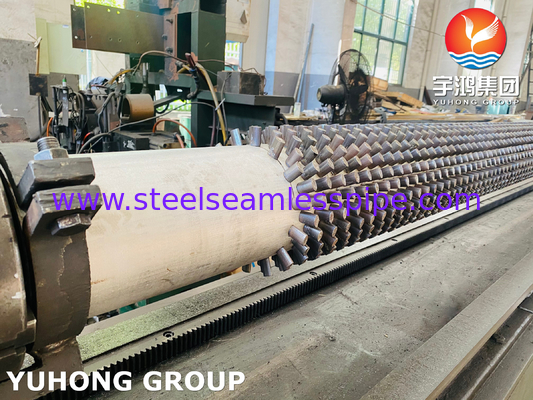

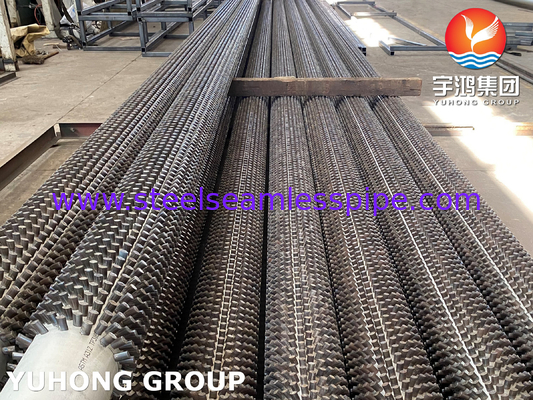

أنبوب HFW معقوف: ASME SA213 TP347H أنبوب أساسي مع 11% Cr Steel Studs لدرجة الحرارة
أنبوب ذو رُفَعٍ مُعَلَّقيتم تصنيعها عن طريق تغليف شريط من الزعانف المستمر في دوامة على الأنبوب. عادة ما يستخدم لحام المقاومة HF تردد 400 كيلو هرتز. يتم لف الزعانف حول الأنبوب وحامله باستمرار.يتم لف شريط الزعانف في دوامة على الأنبوب وملحومة باستمرار مع عالية التردد العملية الكهربائية إلى الأنبوب الأساسي على طول الجذر دوامةيتم الاحتفاظ بشريط الزعانف تحت التوتر ويحتوي أفقيًا حيث يتم صياغته حول الأنبوب ، وبالتالي ضمان أن يكون الشريط في اتصال قوي مع سطح الأنبوب الأساسي.يتم تطبيق اللحام المستمر في النقطة التي يبدأ فيها شريط الزعانف في الانحناء حول قطر الأنابيب باستخدام عملية لحام قوس الغاز المعدني.
بالنسبة لأنبوب معين أو حجم الأنبوب، يمكن الحصول على مساحة سطح نقل الحرارة المطلوبة لكل وحدة طول الأنبوب عن طريق تحديد ارتفاع الزعانف المناسب،سمك الزعانف و/أو عدد الزعانف لكل متر من الطول.
تفاصيل أنبوب القاعدة
تفاصيل الزعانف
خصائص الأنابيب المكبسة
أنابيب الفولاذ السلسة تستخدم بشكل رئيسي في الغلايات والأفران. تستخدم في الغالب في البيئات المعادلة للتآكل. في صناعة البتروكيماويات ، يمر النفط الخام الأكثر كثافة من خلال الأنابيب المزروعة.يتم توليد الحرارة من خارج الأنبوبفي الطرف الآخر من الأنبوب، نحصل على المنتج السائل، الذي يتم إرساله لاحقًا للمعالجة.
تُستخدم الأنابيب المكبوتة أيضًا في غلايات أنابيب المياه. إنها تساعد على تسخين المياه. أنابيب المكبوتة بيضاوية الشكل ويتم لحامها إلى الغلاية.
يقلل استخدام الأنابيب الملفوفة من استخدام الأنابيب العارية حيث أن سطح نقل الحرارة من أنبوب واحد ملفوف يمكن أن يحل محل سطح نقل الحرارة من 4 إلى 10 أنابيب عارية.
يمكن استخدام الأنابيب ذات الخيوط حيث يتم استخدام الوقود القاسي الذي يمكن أن يسبب ضررًا للبيئة. لمنع التآكل،يمكن تغطية السطح الخارجي للأنابيب المزروعة أو معالجتها بطبقة واقية.
كما تستخدم الأنابيب المزروعة في غلايات الرماد الصوديوم ومفاعلات السرير السائل لأنها تقلل من التآكل.
كما أنها تستخدم في مصانع الصلب، ومبردات الهواء، ومحطات توليد الكهرباء، ومبادلات الحرارة، الخ.
حجم ومواد الأنابيب المكبسة
| جرعة زائدة من الأنبوب: | 25~355.6 (ملم) | 1~14 ((NPS) |
| جدار الأنابيب | 3.5 ~ 28.6 (ملم) | 0.14~1.1 |
| طول الأنابيب: | ≤25000 (ملم) | ≤ 82 قدم |
| (ستود دي): | 6 ~ 25.4 (ملم) | 0.23~1 |
| ارتفاع القضبان: | 10~50.8 (ملم) | 0.4~2 |
| (ستاد بيتش) | 8 ~ 30 (ملم) | 0.3~1.2 |
| شكل القضيب: | أسطواني، مائل، مستديرة، نوع العدسة | |
| الزاوية بين العقدة والأنبوب: | الصفوف العمودية والزاوية والمتدرجة | |
| مادة القضبان: |
C.S. (المستوى الأكثر شيوعًا هو Q235B) S.S. (أكثر الدرجات شيوعًا هي AISI 304، 316، 409، 410، 321، 347) (إيه.إس) |
|
| مواد الأنابيب: |
C.S. (أكثر الدرجات شيوعًا هي A106 Gr.B) S.S. (أكثر الدرجات شيوعًا هي TP304 و 316 و 321 و 347) A.S. (أكثر الدرجات شيوعًا هي T / P5 ،9,11,2291) |
|
| * يستخدم هذا الجدول كدليل عام على قدراتنا، يرجى الاتصال بنا لأي حالات مخصصة أخرى. | ||
التطبيق
صناعة الطاقة
صناعة البتروكيماويات
صناعة الورق
مجالات أخرى
