| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A179 |
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | 1-150000 USD |
| تفاصيل التغليف: | حالة خشبية مع إطار حديدي |
| وقت التسليم: | 45-50 يومًا |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1500 طن / شهر |
| منتج: | أنابيب ذات زعانف | نوع الأنبوب زعانف: | الجرح من النوع L |
|---|---|---|---|
| مادة الأنبوب الأساسي: | الصلب الكربوني | معيار الأنبوب الأساسي: | ASTM A179 |
| درجة الزعانف: | أ 179 | استخدام أنبوب الزعانف: | أجزاء سخان |
| يتم تقديم مادة الأنبوب العام الزعنفة: | الكربون الصلب والفولاذ المقاوم للصدأ وسبائك | عرضت مادة الزعنفة العامة: | الكربون الصلب والفولاذ المقاوم للصدأ والألمنيوم ، إلخ |
| طول الأنابيب: | أو كما هو مطلوب | تعبئة أنبوب الزعانف: | علبة خشب الرقائق مع الإطار الحديدي |
| إبراز: | أنبوب من الفولاذ الكربوني,الجرح L نوع أنبوب الزعانف,Wound L Type Fin Tube |
||

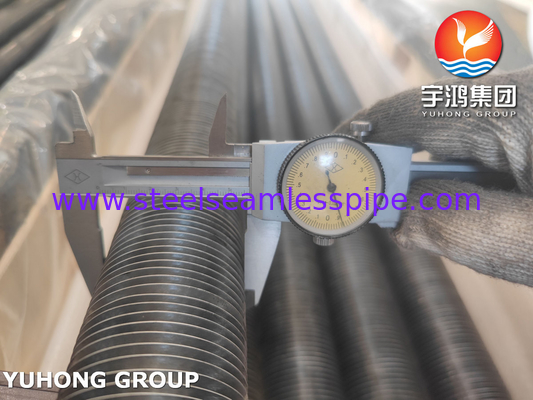

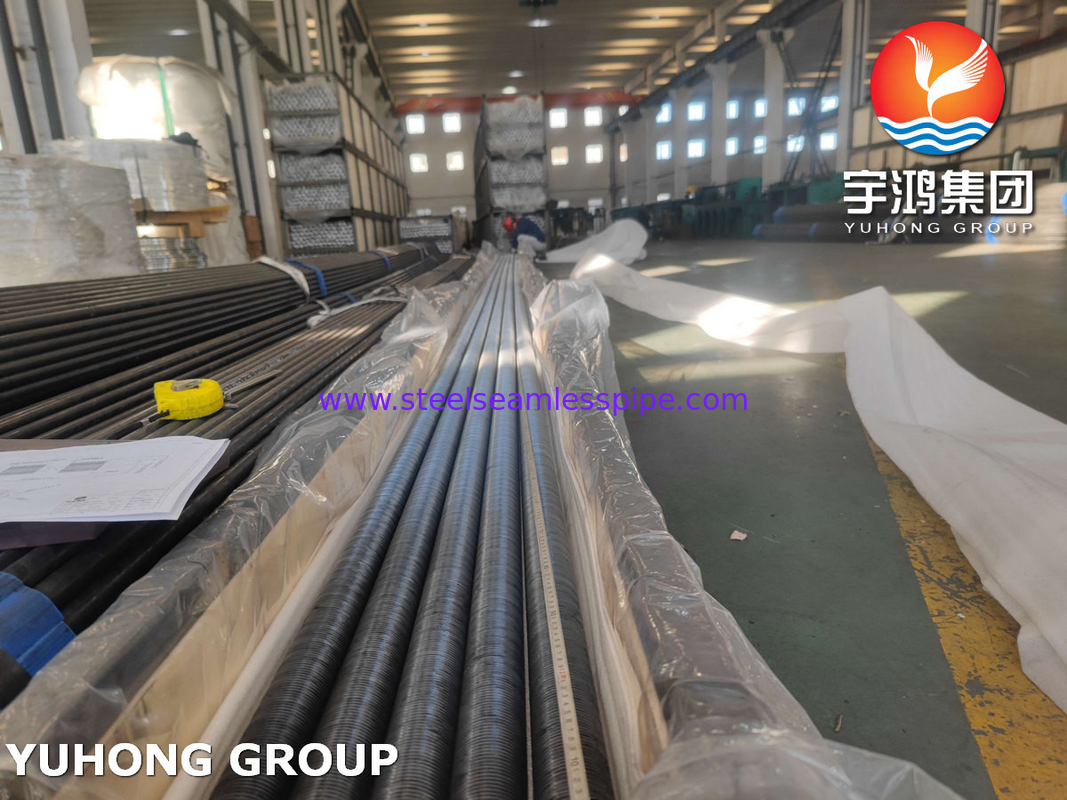

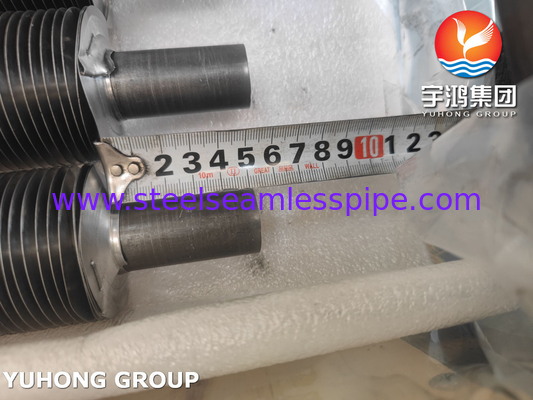

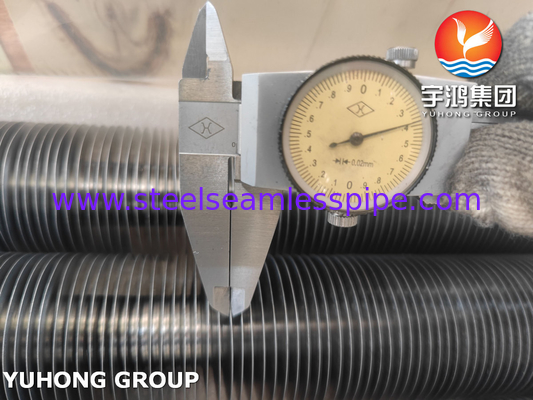

أنبوب زعنفة ملتف من النوع L من الصلب الكربوني غير الملحوم ASTM A179 لمبادل حراري هوائي
مجموعة YUHONG تورد مجموعة متنوعة من الأنابيب ذات الزعانف المبثوقة بجودة عالية في هذا المجال. ولدى عملائنا وصول فوري إلى المنتجات التي يحتاجونها بالضبط لتطبيقاتهم الخاصة. ونحن نبيع هذه الأنابيب ذات الزعانف في العديد من البلدان، في أكثر من 70 دولة.
مواصفات لأنواع مختلفة من الأنابيب ذات الزعانف التي نقدمها
| النوع | الوصف | الأنبوب الأساسي | مواصفات الزعنفة (مم) | ||
| القطر الخارجي (مم) | تباعد الزعانف | ارتفاع الزعنفة | سمك الزعنفة | ||
| مدمج | أنبوب زعنفة من النوع G | 16-63 | 2.1~5 | <17 | ~0.4 |
| مبثوق | معدن واحد معدن مركب | 8-51 | 1.6~10 | <17 | 0.2-0.4 |
| أنبوب زعنفة منخفض أنبوب زعنفة من النوع T | 10-38 | 0.6~2 | <1.6 | ~0.3 | |
| أنبوب الخيزران أنبوب متموج | 16-51 | 8.0~30 | <2.5 | / | |
| ملتوي | أنبوب زعنفة من النوع L/KL/LL | 16-63 | 2.1~5 | <17 | ~0.4 |
| سلسلة | أنبوب زعنفة سلسلة | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من النوع U | 16-38 | / | / | / |
| لحام | أنبوب زعنفة ملحوم بالتردد العالي | 16-219 | 3~25 | 5~30 | 0.8-3 |
| أنبوب زعنفة من النوع H/HH | 25-63 | 8~30 | <200 | 1.5-3.5 | |
| أنبوب زعنفة مثبت | 25-219 | 8~30 | 5~35 | φ5-20 | |
تحدثت هذه الصفحة عن أنبوب زعنفة ملتف من الصلب الكربوني غير الملحوم ASTM A179. أنبوب زعنفة ملتف من النوع L هو نوع من أنابيب المبادلات الحرارية التي يتم لف الزعانف حولها في شكل "L". تزيد هذه الزعانف من مساحة سطح الأنبوب، مثل أنابيب الزعانف الأخرى، مما يسمح بنقل حرارة أكثر كفاءة. يستخدم أنبوب زعنفة ملتف من النوع L بشكل شائع في التطبيقات التي يكون فيها تبادل الحرارة ضروريًا، مثل فيأنظمة تكييف الهواء، والمبادلات الحرارية، والغلايات، وما إلى ذلك.
المزايا
بالإضافة إلى زيادة مساحة السطح لتحسين كفاءة نقل الحرارة، يسمح التصميم المدمج لأنبوب الزعنفة من النوع L بتحقيق معدل نقل حرارة أعلى، مما يقلل من الحجم الكلي والمساحة التي تشغلها المبادلة الحرارية أو النظام.
يمكن لأنابيب الزعانف على شكل حرف L تبديد الحرارة بفعالية وهي مناسبة للتطبيقات التي تتطلب تبديد حرارة فعال. وتساعد أنابيب الزعانف من النوع L على توفير التكاليف والطاقة. فهي تسمح باستخدام مبادلات حرارية أصغر، مما يقلل من تكاليف المواد والتصنيع مع استهلاك طاقة أقل أثناء التشغيل.
تفاصيل الأنبوب العاري
ASTM A179 يغطي هذا المواصفات الحد الأدنى لسمك الجدار، أنابيب الصلب منخفض الكربون غير الملحومة المسحوبة على البارد لـ المبادلات الحرارية الأنبوبية، والمكثفات، وأجهزة نقل الحرارة المماثلة.
التركيب الكيميائي (%) كحد أقصى
|
الدرجة |
C |
Mn |
P |
Su |
|
A179 |
0.06-0.18 |
0.27-0.63 |
0.035 |
0.035 |
الخصائص الميكانيكية
|
الدرجة |
مقاومة الشد، الحد الأدنى |
مقاومة الخضوع (إزاحة 0.2%، الحد الأدنى) |
الاستطالة |
|
A179 |
ksi-47,MPa-325 |
ksi-26,MPa-180 |
35% |
الفحوصات والاختبارات
|
الأنواع: زعنفة G؛ زعنفة L؛ زعنفة LL؛ زعنفة KL؛ أنابيب زعنفة مبثوقة |
|||
|
1. التركيب الكيميائي |
|||
|
2. الخصائص الميكانيكية |
|||
|
3. اختبار الضغط الهيدروستاتيكي |
|||
|
4. اختبار الضغط الهوائي |
|||
|
5. فحص البوروسكوب |
|||
|
6. اختبار التيار الدوامي |
التطبيق
المشعات
المبادلات الحرارية المبردة بالهواء
موفرو الطاقة للغلايات
سخانات العمليات
مولدات بخار استعادة الحرارة (HRSG)
المصانع الكيميائية، مصافي النفط، محطات الطاقة، وأنظمة التدفئة والتهوية وتكييف الهواء، إلخ.
