شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب الزعانف المضمن ASTM A210 Grade A1 |
| الحد الأدنى لكمية: | 10PCS |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | المتطلبات / حافظة خشبية خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1000 طن شهريا |
| مادة الأنبوب: | ASTM A210 الصف A1 | نوع الزعنفة: | المضمنة |
|---|---|---|---|
| مادة الزعانف: | آل 1060 | التطبيق: | مبادل حراري / أجزاء سخان |
| تسليط الضوء: | أنبوب ASTM A210 المدمج,أنبوب ذو شفرة من الفولاذ الكربوني من النوع G,Al 1060 أنبوب الزعانف المدمج,Carbon Steel G Type Fin Tube,Al 1060 Embedded Fin Tube |
||

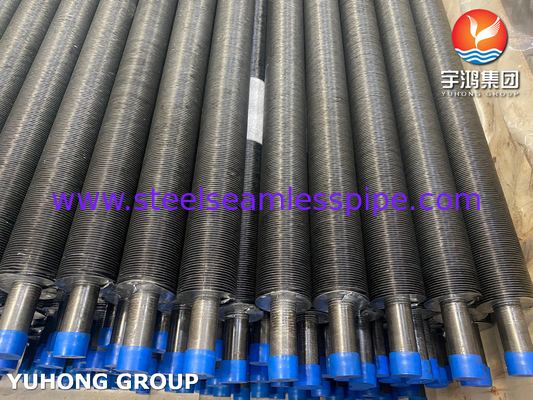

فولاذ الكربونأنبوب ذو زعانف من النوع G ASTM A210 الصف A1 Al 1060
لمحة عامة:
أنبوب الألومنيوم المدمج المزدوج هو جزء مهم في المبادل الحراري ، وخاصة الأنابيب المزدوجة المصنوعة من الألومنيوم ، والتي هي خفيفة الوزن وسهلة التصنيع ،ويستخدم عادة في أجهزة تبادل الحرارة.
تتمثل الميزة الرئيسية لتصميم أنابيب الأجنحة المدمجة في إدخال الزعانف وتلحينه في خندق مروحي مقطوع في الأنابيب. يمكن استخدام الزعانف G في درجات حرارة أعلى وهي متينة للغاية.
الأجنحة المدمجة هي الأنسب للاستخدام في الدورة الحرارية العالية أو درجات الحرارة العالية وحيث سيتم إخضاع جانب الأجنحة لتنظيف منتظم.هذا النوع من الزعانف يأتي مع قيود رئيسية هي الحاجة إلى الحد الأدنى من سمك الجدار من 1.65 ملم لاستيعاب القذائف. ومع ذلك ، يمكن أن يتحمل زعانف النوع GG درجة حرارة تصل إلى 400 درجة مئوية ويمكن أن تتضمن زعانف الفولاذ الكربوني لتحسين الموصلات.
عملية التصنيع
على وجه التحديد ، أنبوب ذو الزعانف من النوع G هو خندق دوامة مع عرض وعمق معين يتم معالجته مسبقًا على أنبوب الصلب ، ثم يتم وضع شريط الألومنيوم على أنبوب الصلب على المعدات.أثناء عملية التلف، وبسبب قوة إضافة محددة، فإن شريط الفولاذ سيتم ضغطها بشدة في الخندق الحلزوني، وبالتالي ضمان منطقة اتصال معينة بين شريط الفولاذ والأنبوب الفولاذي.
من أجل منع الشريط الصلب من الارتداد والسقوط، يجب أن تكون الطرفين من الشريط الصلب لحام على أنبوب الصلب.يجب أن يكون هناك رد فعل ضد معين بين شريط الصلب والخندق الحلزونيإذا كان رد الفعل ضئيلًا جدًا ليشكل تدخلًا ، فمن الصعب أن تمضي عملية التجهيز بسلاسة.
وبالإضافة إلى ذلك، فإن حزام الفولاذ الملفوف سيكون دائماً لديه ارتداد معين، ونتيجة لذلك، فإن حزام الفولاذ والسطح السفلي للخروط الحلزونية لا يمكن أن يلتصق بشكل جيد.يمكن القيام بإدخال الزعانف على معدات عامة، والتكلفة ليست مرتفعة.
A210 الدرجة A1 التركيب الكيميائي
|
الدرجة |
C ((ماكس) |
م |
(سي)) (دقيقة) |
P ((ماكس) |
S ((ماكس) |
|
A1 |
0.27 |
ماكس 0.93 |
0.10 |
0.035 |
0.035 |
الخصائص الميكانيكية
|
الدرجة |
قوة الشد ((Mpa) |
قوة العائد ((Mpa) |
الطول ((%) |
|
A1 |
≥415 |
≥255 |
≥30 |
النوع G الأنابيب المدمجة ذات الأجنحة التفاصيل السريعة:
مادة الأنبوب الأساسي:
1فولاذ الكربون: A179، A192، SA210 Gr A1/C، A106 Gr B
2الفولاذ المقاوم للصدأ: TP304/304L، TP316/TP316L/316Ti، A789 S31803/S2205
3النحاس: UNS12200/UNS14200/UNS70600، CuNi70/30, CuNi90/10
مادة الزعانف:
1الألومنيوم (Alu)1100(ألوميترات)
2النحاس.
3الفولاذ
نوع الزعانف: صافي صلب
نوع أنبوب الزعانف: G Type Embedded
القطر الخارجي (OD): 16mm Min ~ 50.8mm max.
طول الأنابيب: يصل إلى 18000 ملم.
ارتفاع الزعانف: 16.5 ملم كحد أقصى
سمك الزعانف: عموما 0.4mm ~ 0.6mm
مسافة الزعانف: 2.1mm على الأقل (12FPI)
حماية السطح: يجب أن تكون كلا الطرفين العاريتين من الزنك أو الألومنيوم المعدن بواسطة طلاء نظام القوس الكهربائي.
الملحقات: صناديق دعم الأنابيب أو مشابك أو صناديق المسافة (المواد: الألومنيوم والزنك والصلب المقاوم للصدأ).
التطبيقات
-المعدات الصيدلانية
-المعدات الكيميائية
- معدات المياه البحرية
-مبادلات الحرارة
-المكثفات
-صناعة الخيوط والورق
- شركات الحفر النفطي البحرية
- توليد الطاقة
-البتروكيماويات
-معالجة الغاز
