| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A335 |
| الحد الأدنى لكمية: | 50 قطعة |
|---|---|
| الأسعار: | 1-200000 USD |
| تفاصيل التغليف: | حالة خشبية مع إطار حديدي |
| وقت التسليم: | 45-50 يومًا |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1000 طن / شهر |
| المنتج: | أنبوب الزعنفة | النوع: | أنبوب FIN مرصع |
|---|---|---|---|
| المعيار: | ASTM A335 | المواد: | غرام. ص5 ص9 ص11 ص22 |
| مادة الزعانف: | CS/SS/AS | التعبئة: | حالة خشبية مع إطار حديدي |
| إبراز: | الأنابيب ذات الأجنحة ASTM A335,أنبوب من الفولاذ اللاصق,P22 أنبوب ذو زعانف مغلف,Alloy Steel Studded Fin Tube,P22 Studded Fin Tube |
||

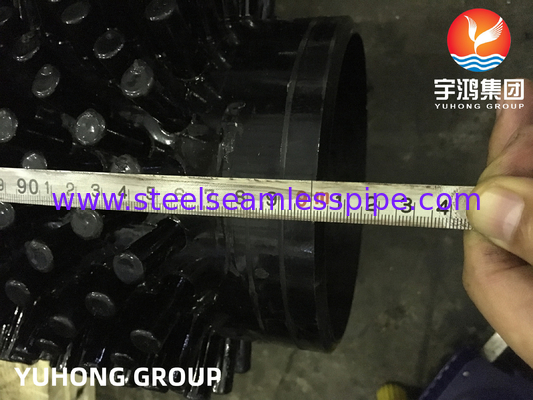

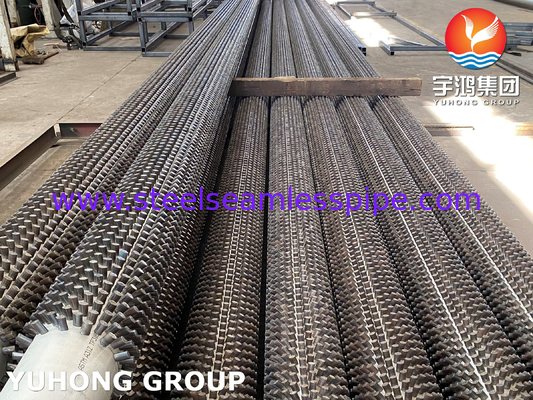

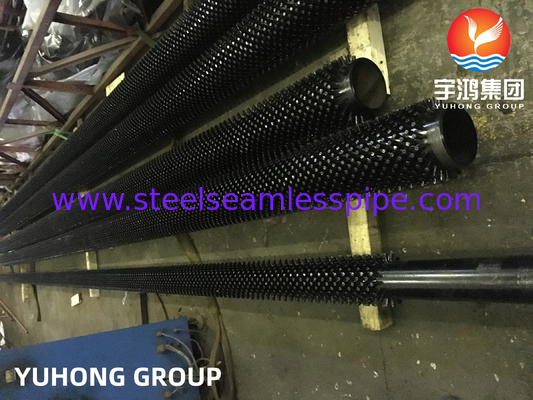

ASTM A335 Gr. P5 P9 P11 P22 أنبوب ذو زعانف مصبوغ من الفولاذ اللاصق ، أنابيب مطوية
هذه الصفحة هي عن ASTM A335 Gr. P5 P9 P11 P22 أنبوب زعانف الفولاذ سبيكة، أنابيب زعانف زعانف مع زعانف المواد العامة الكربون / سبيكة / الفولاذ المقاوم للصدأ ، ونحن نبيع هذه أنابيب زعانف في سنوات عديدة.
مجموعة يوهونغيمكن أن تجعل أنواع من المشاريع الصناعيةتوفير مجموعة متنوعة من أنابيب الزعانف المضغوطة في الصناعات. جميع منتجاتنا من مصادر محلية،وهذا يعني أن عملائنا لديهم سهولة الوصول إلى بالضبط المنتجات التي يحتاجونها لتطبيقاتهم الخاصةn.
المواصفات الخاصة بأنواع مختلفة من الأنابيب ذات الأجنحة
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2.1~5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6~10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6~2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8.0~30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2.1~5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8 ~ 30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
مواد الأنابيب:المواد الفولاذ الكربوني ، الفولاذ المسبوب(P5,P9,P11,P22)الفولاذ المقاوم للصدأ والفولاذ المقاوم للتآكل.
أنابيب مغلفةيتم تطبيقها على غرفة الحمل في فرن التدفئة في صناعة البتروكيماويات لزيادة معامل نقل الحرارة في جانب التدخين.أنابيب مغلفة هي مرتين أو ثلاث مرات مربع الأنابيب الخفيفة وبسبب استخدام الأنابيب المغلفة، يمكن الحصول على قوة الحرارة نفس الإشعاع في التصميم المعقول.
المواصفات العامة أنابيب الزعانف
حجم الأنبوب/الأنبوب الأساسي: من 2 ′′ Nb إلى 8 ′′ Nb
(A106GrB، A335 P11, P22, P5, P9, A312, TP304, TP310S، TP316H، TP321H، TP347H.)
ارتفاع القضبان: من 0.5 ′′ (12.7 ملم) إلى أقصى 2.5 ′′ (63.5 ملم)

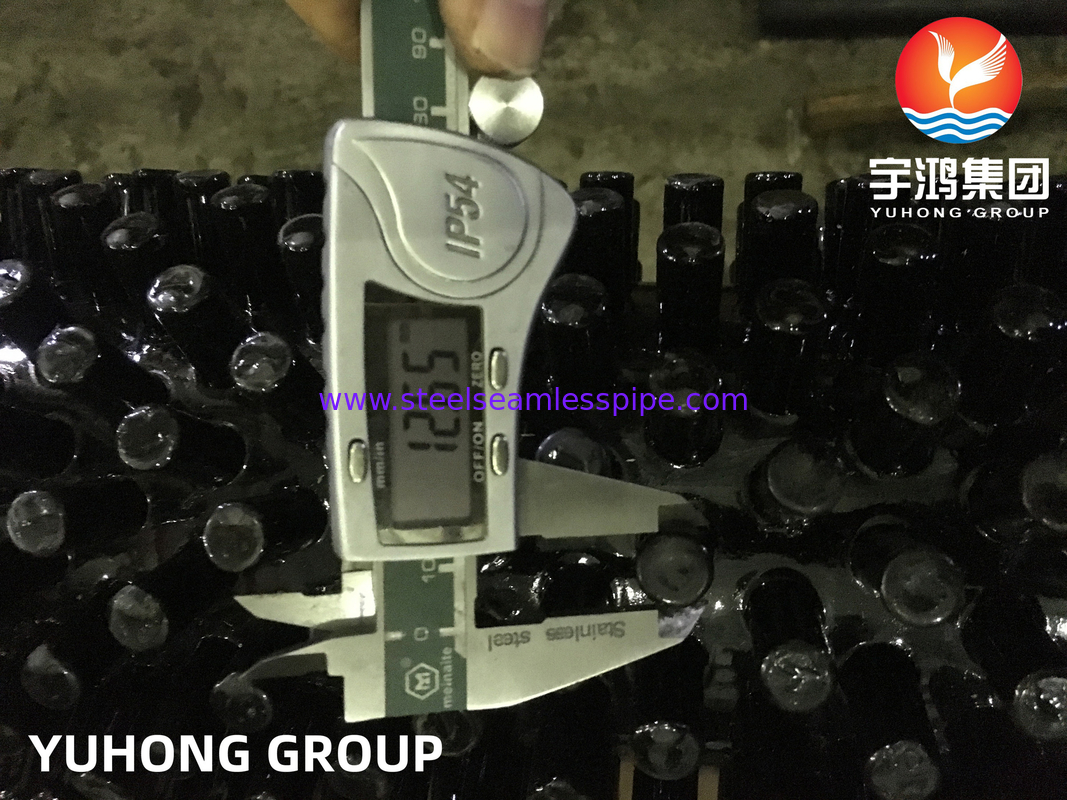

قطر القضيب: الحجم القياسي هو دائري للجزء الممتد 0.5 ′′ (12.7MM) (أو يتم تغييرها حسب متطلبات العميل)
المسافة بين المسامير: 0.625 ′′ (15.875 مم) أو 63 المسامير لكل طائرة لكل متر (أو يمكن تغييرها حسب متطلبات العميل)
سمك4-20ملم أو غيرها
لا يوجد منطقة الزعانف على كلا الجانبين: حسب طلب العميل والرسومات
تفاصيل أنبوب ASTM A335 P9 S50400
ASTM A335تغطي هذه المواصفات الأنبوبات من سبائك الفولاذ الفيرريتية بدون خيوط ذات الجدار الاسمي والحد الأدنى للجدار المخصصة للخدمة في درجات الحرارة العالية. يجب أن تكون الأنابيب التي يتم طلبها وفقاً لهذه المواصفات مناسبة للانحناء ،التشطيب، وعمليات التشكيل المماثلة ، وللحام الاندماجي. يعتمد الاختيار على التصميم وظروف الخدمة والخصائص الميكانيكية وخصائص درجة الحرارة العالية.
التركيب الكيميائي (%) --MAX
| الدرجة | ج | م | (ب) | سو | نعم | سي سي | (مو) |
| P5 | 0.15 | 0.3-0.6 | 0.025 | 0.025 | 0.5 | 4-6 | 0.45-0.65 |
| P9 | 0.15 | 0.3-0.6 | 0.025 | 0.025 | 0.25-1 | 8-10 | 0.9-11 |
| P11 | 0.05-0.15 | 0.3-0.6 | 0.025 | 0.025 | 0.5-1 | واحد واحد5 | 0.44-0.65 |
| P22 | 0.05-0.15 | 0.3-0.6 | 0.025 | 0.025 | 0.5 | 1.9-26 | 0.87-113 |
الخصائص الميكانيكية
| الدرجة | قوة الشد، دقيقة | قوة العائد (0.2 ٪ تعويض، دقيقة) | الطول الطويل | القسوة القصوى |
| P5 P9 P11 P22 | MPa-585 | MPa-415 | 30% | 25HRC |
خصائص الأنابيب المزدوجة
1مكون تبادل حرارة كفء من حيث الطاقة، مع كفاءة عالية في نقل الحرارة وضغط محمل مرتفع، والتي تتكيف بشكل أفضل مع المناطق ذات درجات الحرارة العالية
2.استخدام التردد الكهربائي لحام المقاومة من نوع الاتصال وحام الاندماج القوي
3.تعتمد على اللحام المعدني بدون ورم مزدوج الشعلة. يتم ضمان دقة اللحام
4.حامض الأنابيب المزروعة هو محامض متكامل ميكانيكي كهربائي.التشغيل بسيط وموثوق به،مع أداء مستقر ومريح
الصناعات ذات الصلة
1صناعة النفط- نعم
2صناعة المعادن
3غلايات محطات الطاقة
4نظم تبادل الحرارة
5صناعة الأدوية
6.بتروكالصناعة الكيميائية
7استرداد الحرارة النفايات
