| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO 9001, ABS, GL, DNV, NK, PED |
| رقم الموديل: | SA179 أنبوب زعانف G المضمن |
| الحد الأدنى لكمية: | 100 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |

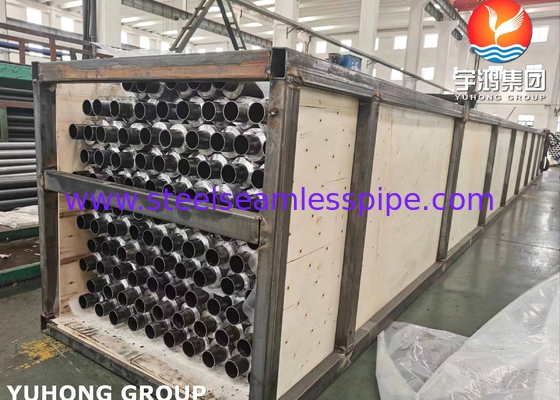

| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 10000 جهاز كمبيوتر في الشهر |
| المعيار: | ASME SA179 / ASTM A179 | النوع: | نوع G مدمج |
|---|---|---|---|
| التطبيق: | مبادل حراري من الهواء إلى الماء / توليد البخار / ملفات التسخين | مادة أنبوب القاعدة: | الفولاذ الكربوني أو مواد أخرى |
| مادة الزعانف: | الألومنيوم 1060 أو درجات الألومنيوم الأخرى | التعبئة: | إطار من الحديد الصلب مع صندوق خشبي |
| إبراز: | أنبوب زعانف من النوع G للمشعاع,مبرد هواء بزعانف من الألومنيوم,أنبوب زعانف مدمج للتبريد,aluminum fin air-cooled radiator,embedded fin tube for cooling |
||
نظرة عامة
يتم تقسيم الأنابيب ذات الأجنحة إلى أشكال ومواد مختلفة ، وتستخدم عادة للتدفئة الصناعية والتبريد ، إلخ.انها تستخدم مصدر الطاقة عالية التردد كمصدر للحرارة لتحمية في وقت واحد أنبوب الصلب والشريطعادة ما تكون مصنوعة من أنابيب الفولاذ السلس عالية الجودة، يمكن اختيار قطرها، سمك الجدار، والطول وفقا لاحتياجات المستخدمين،التي يمكن أن تلبي احتياجاتهم المختلفة.
الأنابيب ذات الأجنحة هي المكونات الرئيسية لتبديد الحرارة في أجهزة رادياتور الأنابيب ذات الأجنحة. مزايا الأنابيب ذات الأجنحة هي حجمها الصغير ، ومساحة تبديد الحرارة الكبيرة ، ومقاومة التآكل ،ومقاومة الضغط العاليبشكل عام ، يمكن أن يؤثر قطر وعرض وتباعد الأنابيب ذات الأجنحة على تأثير تبديد الحرارة. عادة ما يستخدم تبديد الحرارة عن طريق الحمل ،الذي يضمن استقرار وتفريغ الحرارة بشكل متساوٍ دون مشكلة التبريد العلوي والتدفئة السفلية.

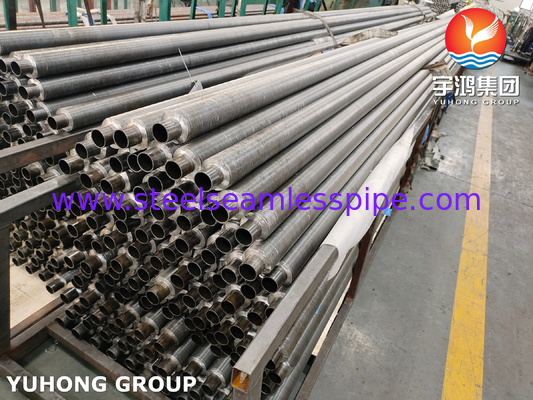

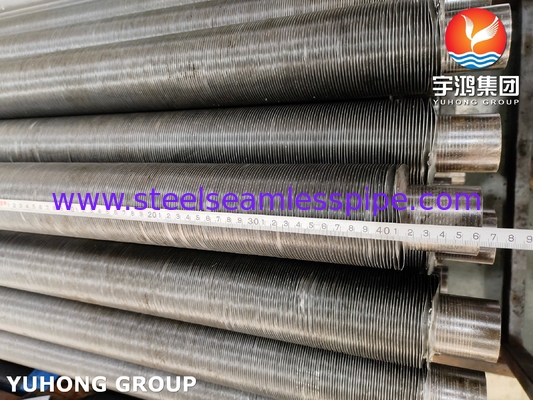

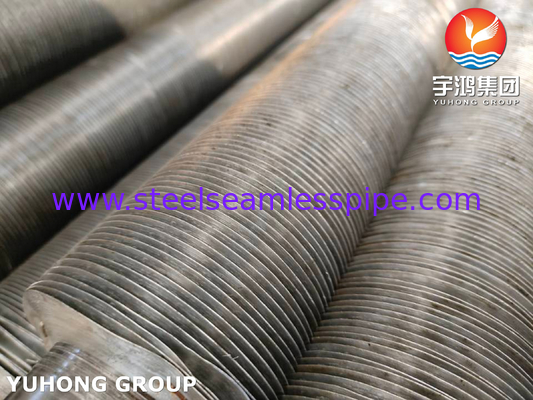

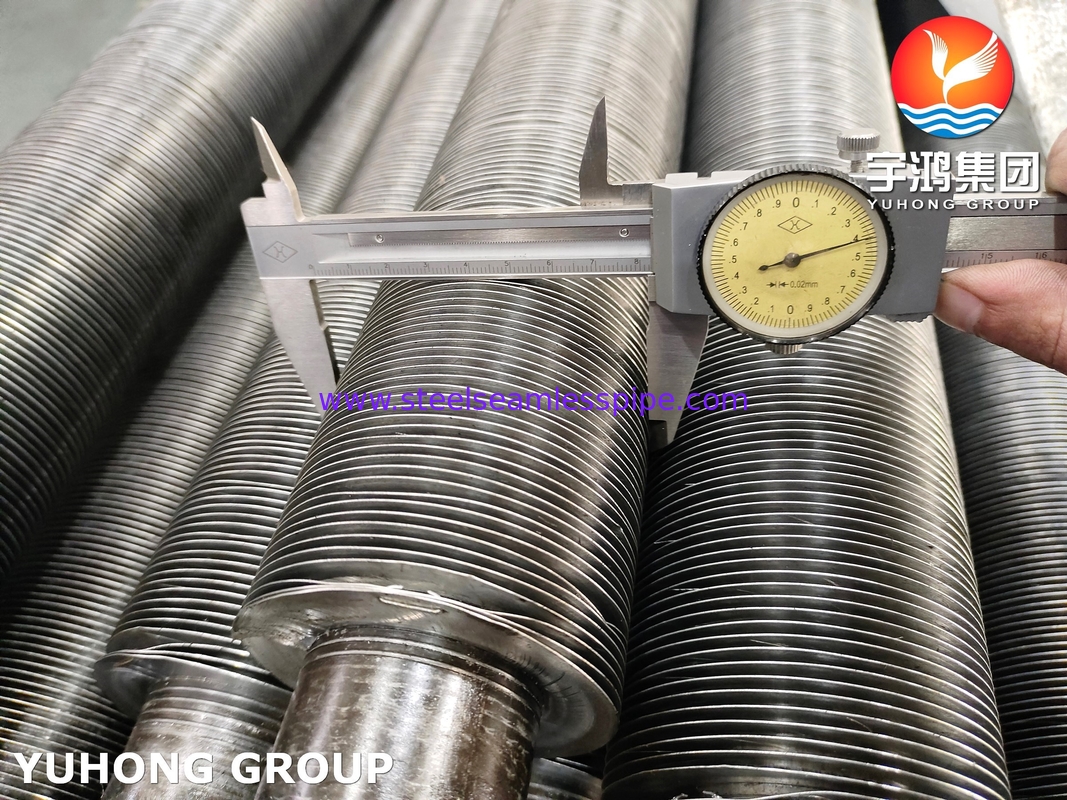

أنابيب ذات أجنحة مضمنةهو خروط دوامة مسبقة المعالجة من عرض وعمق معين على أنبوب فولاذي ، ثم يتم تضمين شريط الفولاذ على أنبوب الفولاذ على الدوارة. أثناء عملية التلف ،بسبب قوة إضافية محددة، سيتم تشبيك شريط الصلب الأنبوب المزدوج بشدّة في القناع الحلزوني، وضمان منطقة اتصال معينة بين شريط الصلب والأنابيب الصلبة.لمنع الشريط الصلب من الارتداد والسقوط، يجب أن تكون كلا الطرفين من شريط الصلب مصفوقة إلى أنبوب الصلب. من أجل سهولة التثبيت ، يجب أن يكون هناك فجوة جانبية معينة بين شريط الصلب والخندق الحلزوني.إذا كانت الفجوة الجانبية صغيرة جدا لتشكيل التداخلمن الصعب أن تمضي عملية التجهيز بسلاسة. بالإضافة إلى ذلك ، فإن شريط الفولاذ الملفوف لديه دائما درجة معينة من الارتداد.مما يؤدي إلى ضعف المفاصل بين شريط الصلب والسطح السفلي للخروط الحلزونيةيمكن أن يتم إدخال الزعانف على معدات عامة بتكلفة منخفضة، ولكن العملية معقدة وكفاءة الإنتاج منخفضة.
خصائص A179 Tube
أنبوب A179 ، الذي يشار إليه عادة باسم ASTM A179 ، هو مواصفات أنابيب مبادل حرارة من الفولاذ منخفض الكربون غير مسمومة بالبرد. فيما يلي خصائصه الرئيسية:
الفولاذ منخفض الكربون: يتكون عادة من محتوى الكربون لا يتجاوز 0.18٪ ، مما يوفر قدرة جيدة على اللحام والصناعة.
قوة الشد: الحد الأدنى من قوة الصعود من 30،000 psi (207 MPa) وقوة الشد من 45،000 psi (310 MPa).
التضخم: التضخم العالي ، مما يسمح بتشكيل وتشكيل سهل.
بناء سلس: يتم إنتاجه من خلال عملية سلسة ، مما يضمن التكافؤ والقضاء على النقاط الضعيفة الموجودة في الأنابيب المصفحة.
الرسم البارد: يزيد الرسم البارد من دقة الأبعاد والتشطيب السطحي.
الأحجام: متوفرة في أبعاد مختلفة من القطر وسمك الجدار، عادة ما تتراوح بين 1/2 بوصة إلى 4 بوصات في القطر الخارجي.
الطول: يمكن تصنيع أطوال مخصصة وفقا لمتطلبات محددة.
مناسبة للبيئات المعتدلة: تقدم مقاومة محدودة للتآكل ؛ تستخدم عادة في التطبيقات التي يكون فيها التعرض لوسائل الإعلام العدوانية ضئيلًا.
SA179/A179 مواصفات الأنبوب الأساسي
| المعايير | ASTM، ASME |
| الحجم | 1/2 NB إلى 36 NB |
| سمك | 3-12ملم |
| الجداول الزمنية | SCH 40، SCH 80، SCH 160، SCH XS، SCH XXS، جميع الجداول |
| التسامح | أنبوب سحب بارد: +/- 0.1mm أنبوب مطاط بارد: +/- 0.05mm |
| الحرف | الملفوفة بالبرد والمسحوبة بالبرد |
| النوع | بدون خياطة |
| النموذج | أنابيب مستديرة، أنابيب مربعة، أنابيب مستطيلة، أنابيب ملفوفة، شكل UU، ملفوفات كيك، أنابيب هيدروليكية |
| الطول | ماكس 26 متر |
| النهاية | النهاية العادية، النهاية المزدوجة |
التركيب الكيميائي لـ A179
| C ((%) | م(%) | P≤(%) |
S≤(%) |
Si≤(%) |
| 0.06-0.18 | 0.27-063 | 0.035 | 0.035 | 0.25 |
الخصائص الميكانيكية لـ A179
| قوة الشد ((Mpa) | قوة العائد ((Mpa) | الطول ((%) | صلابة ((HRB) |
| 325 دقيقة | 180 دقيقة | 35 دقيقة | 72 على الأكثر |
التطبيق:
