| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A106 Gr. ب |
| الحد الأدنى لكمية: | 1 طن |
|---|---|
| الأسعار: | 1-150000 USD |
| تفاصيل التغليف: | حالة خشبية مع إطار حديدي |
| وقت التسليم: | 45-60 يومًا، يعتمد على الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 طن / شهر |
| معيار أنبوب الزعنفة: | ASTM A106 | درجة مادة أنبوب الزعنفة: | الفئة ب (الفولاذ الكربوني) |
|---|---|---|---|
| النوع: | أنبوب الزعانف HFW | سمك الزعانف: | 0.8 - 8 ملم |
| زعنفة الملعب: | 3-25 ملم | ارتفاع الزعنفة: | 5-30 ملم |
| تطبيق أنبوب الزعنفة: | أجزاء السخان ، أجزاء التبريد ، مبادل حراري ، إلخ | تعبئة أنبوب الزعنفة: | حالة خشبية مع إطار حديدي |

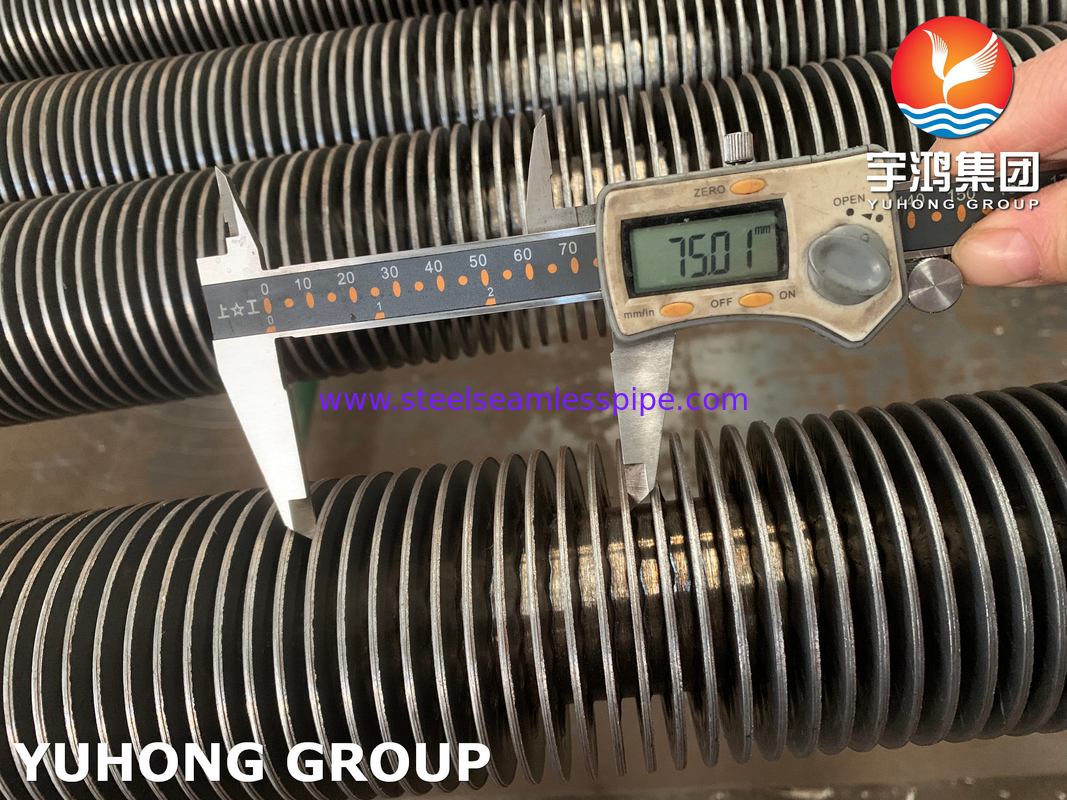

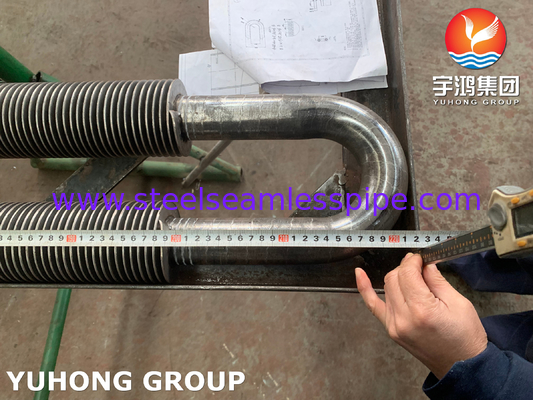

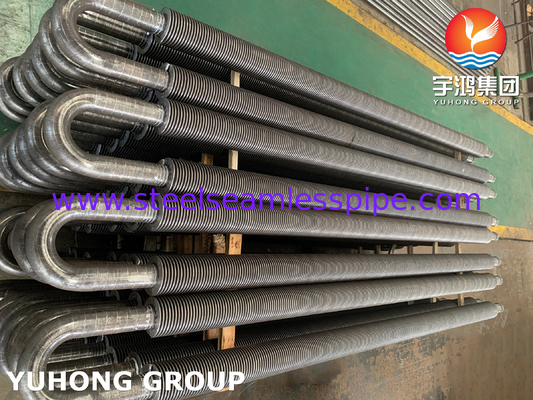

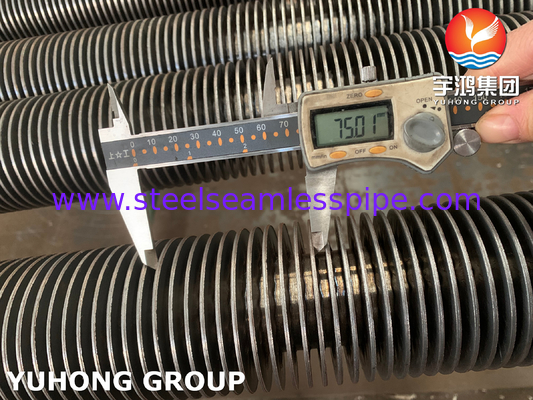

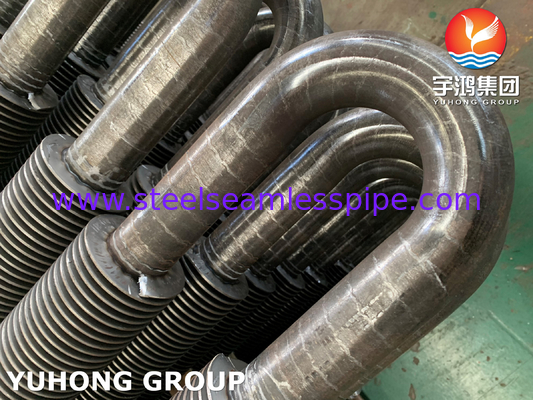

ASTM A106 HF لحام Gr. B الفولاذ الكربوني U Bend Fin Tube للمبادل الحراري
يو هونغ مجموعة تقدم ASTM A106 Gr. B HF لحام الفولاذ الكربوني U-Fin أنبوب.
أنبوب اللحاملديها العديد من الأنواع: الأنابيب ذات الحواف ذات التردد العالي Sprial ، الأنابيب ذات الحواف ذات التردد العالي Sprial ، الأنابيب ذات الحواف ، الأنابيب ذات الحشوات ، الأنابيب ذات الحواف ذات النوع H والأنابيب ذات الحواف ذات النوع H
أنبوب HFW Finهي واحدة من الأنابيب ذات الأجنحة الحلزونية الأكثر استخدامًا ، وتستخدم الآن على نطاق واسع في استرداد حرارة النفايات في الطاقة الكهربائية والمعادن وصناعات الاسمنت وصناعات البتروكيماويات.
يطلق عليها أيضاً أنبوب ذو زعانف صلبuse the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or meltedأكمل الحاميةهذا النوع من أنبوب الزعانف يمكن تحسين كفاءة نقل الحرارة أكثر بكثير من أنبوب عاري.
هذا اللحام عالي التردد هو في الواقع لحام في مرحلة صلبة.بسبب لحام الزعانف إلى أنبوب القاعدة / الأنبوب ، غالبًا ما تستخدم هذه الأنابيب ذات الزعانف في ظروف الاهتزاز.
مواصفات أنواع مختلفة من الأنابيب المزدوجة التي يمكننا تقديمها
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2.1~5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6~10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6~2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8.0~30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2.1~5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8 ~ 30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
النهاية: النهايات العادية، النهايات الملتوية
لا يوجد منطقة الزعانف على كلا الجانبين: حسب طلب العميل والرسومات
المواد الأساسية للأنابيب:
الفولاذ المقاوم للصدأ: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321,TP321H, TP347, TP347H, TP904L
الفولاذ المزدوج / فائق المزدوج: ASME SA789/A789 ، ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
الصلب الكربوني: ASME SA106/ASTM A106 Gr B، Gr C، ASME SA179/ASTM A179، ASME SA192/ASTM A192، ASTM A214، ASTM A210
الفولاذ السبائك: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92 ؛ ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9 ، الخ
فولاذ سبائك النيكل:سبيكة:C-276، C-4، C-22، C-2000، X، B-2، B-3، G-30، G-35400,401، 404، R-405، K500.
الـ (إينكونيل):600601، 617, 625, 690, 718, 740, X-750.800، 800H، 800HT، 825، 840.
النيكل النقي:ني-200،ني-201،ني-270. NS سبيكة:NS 1101،NS1102،NS1103،NS3105. الصلب سبيكة النحاس: ASTM B111 ((70400،C70600،C71500،C71640،C68700,C44300)
مادة الزعانف:
الفولاذ اللاصق ، الفولاذ المقاوم للصدأ ، الفولاذ الكربوني.
تفاصيل أنبوب A106 Gr B
التركيب الكيميائي
| الدرجة | ج | م | (ب) | S | نعم | سي سي | كيو | (مو) | نـي | V |
| المجموعة ب | 0.3 | 0.29-106 | 0.035 | 0.35 | 0.1 | 0.4 | 0.4 | 0.15 | 0.4 | 0.08 |
الخصائص الميكانيكية
| الدرجة | قوة الشد، دقيقة | قوة العائد (0.2 ٪ تعويض، دقيقة) | الطول |
| المجموعة ب | ksi-66،MPa-415 | فيزيولوجيا - 35، MPa-240 | 0.3 |
التطبيقات
مبادلات الحرارة
الغلايات
أنظمة تكييف الهواء
سخانات صناعية
صناعة النفط والغاز
توليد الطاقة
أنظمة التبريد
