| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب Finnrf المسنن المصنوع من سبائك الصلب ASTM A335 P9 |
| الحد الأدنى لكمية: | 1000 كلغ |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب ذو زعانف | مادة: | أي تركيبة مادية يمكن لحامها بالقوس |
|---|---|---|---|
| عملية اللحام: | GMAW | حجم الأنبوب: | 1.00 إلى 12.75 ″ خارج القطر |
| ارتفاع الزعنفة: | 0.375 إلى 1.25 ″ | زعنفة الملعب: | من 1 إلى 7 زعانف في البوصة |
| سمك الزعانف: | 20 جرامًا (.035 ″) إلى 16 جرامًا (.060 ″) | عرض قطعة الزعانف: | 5/32 أو 5/16 |
| التطبيق: | مبادل حراري ، غلاية ، معالجة الغاز الطبيعي ، إلخ. | ||
| إبراز: | مبادل حراري أنبوب زعنفة مسنن,أنبوب زعنفة مسنن P9 |
||

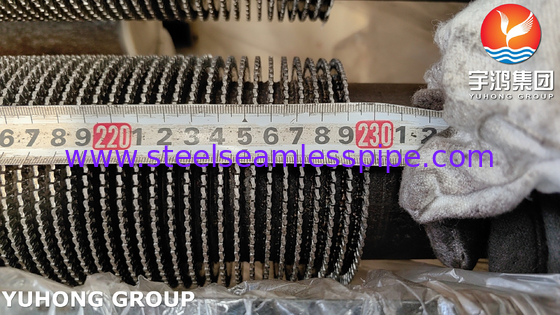

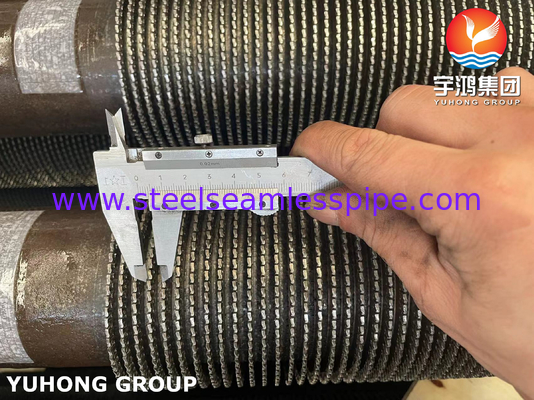

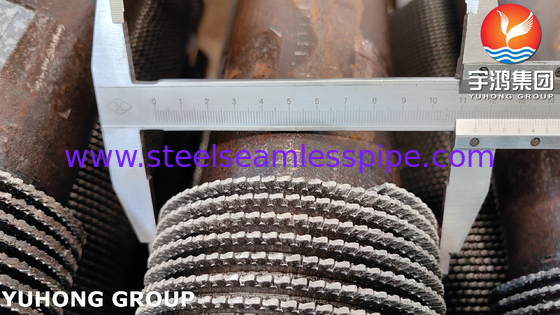

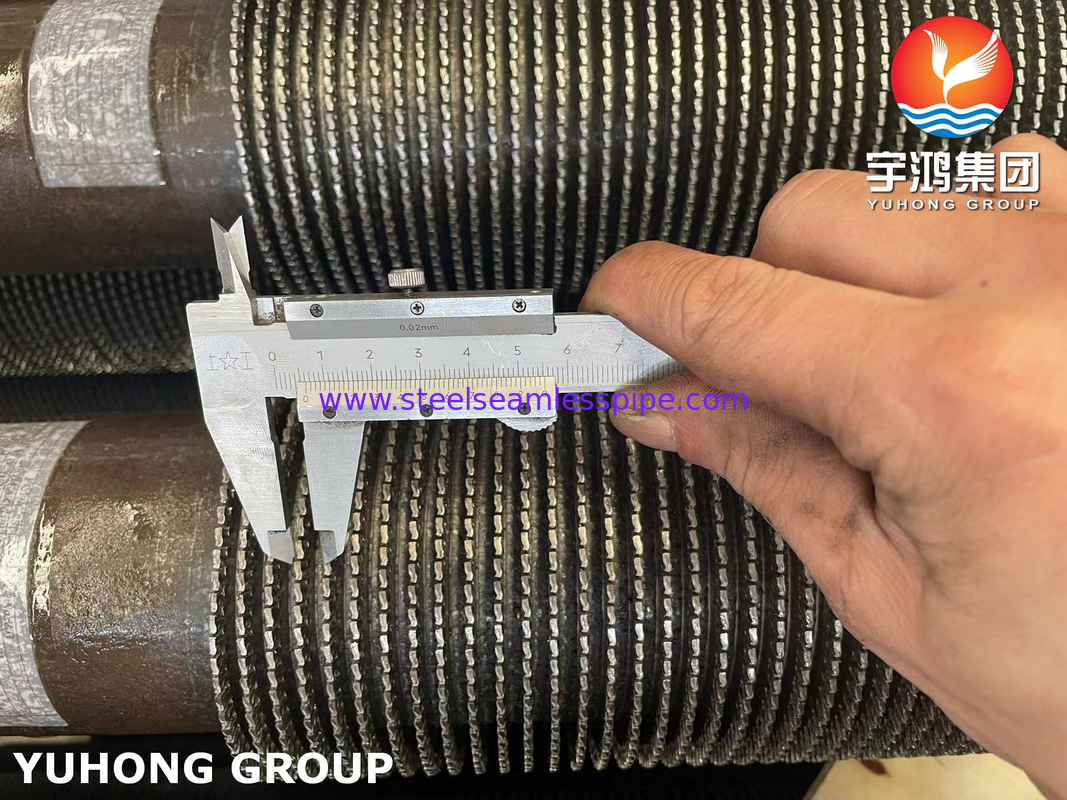

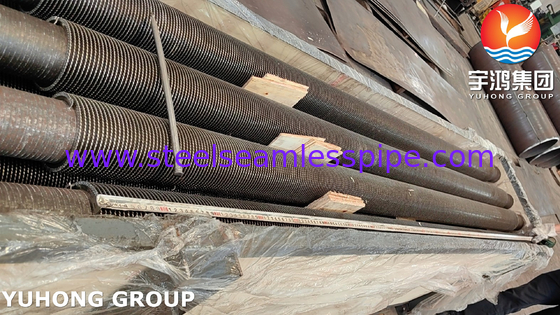

أنبوب الصلب اللاصق ، ASTM A335 P9 أنبوب الصلب اللاصق مع 11Cr فين لمبادل الحرارة
تتميز الأنابيب ذات الأجنحة الملسومة بالأنابيب التي ليست ناعمة ، ولكن لديها أسنان المنشار أو ملف تعريف متسلسل. يتم ترتيبها في نمط محوري حول الأنابيب ،مما يسمح بتبادل حرارة أكثر كفاءة، وخاصة في التطبيقات التي تنطوي على غاز أو سائل. يستخدم طريقة لحام عالية التردد لربط الزعانف بالأنبوب دون الحاجة إلى مواد إضافية ،تحسين نقل الحرارة عن طريق خلق الاضطرابات في تدفق السائل، مما يؤدي إلى زيادة معامل نقل الحرارة مع تقليل مقاومة التدفق أيضا. مصنوعة من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ،والتي تعتمد على بيئات استخدام مختلفة.
| أنابيب الدوارة المنسوجة ذات الأجنحة الملسومة من مجموعة يوهونغ | |
| عملية اللحام | المواد الغذائية المتعددة |
| حجم الأنابيب | 1قطر خارجية من.00′′ إلى 12.75′′ |
| ارتفاع الزعانف | 0.375 "إلى 1.25" |
| عرض قطاع الزعانف | 5/32′′ أو 5/16′′ |
| سمك الزعانف | 20ga (.035′′) إلى 16ga (.060′′) |
| حافة الزعانف | 1 إلى 7 زعانف لكل بوصة |
| المواد | أي مجموعة من المواد التي يمكن لحامها بالقوس |
| طول الأنابيب | لا يوجد حد عملي |
ما الفرق بين الأنابيب الملحومة الصلبة ذات الأجنحة والأنابيب الملسومة ذات الأجنحة؟
الفرق الرئيسي بينهما هو في تصميم الزعانف.
1الأنابيب ذات الأجنحة الصلبة المطاومة لها زعانف صلبة ومستمرة على طول الأنابيب. توفر هذه الزعانف مساحة سطحية كبيرة لنقل الحرارة ،والتي يمكن أن تحسن من كفاءة المبادل الحراريومع ذلك، يمكن أن تؤدي الزعانف الصلبة أيضا إلى انخفاض ضغط أعلى مقارنة بالزعانف الملسومة.
2. أنابيب الأجنحة الملسومة ذات الأجنحة الملسومة لديها أجنحة مسلسلة أو مشقوقة على طولها. تساعد هذه الأجنحة على تعطيل الطبقة الحدودية وتحسين كفاءة نقل الحرارة.يمكن أن توفر الزعانف المسمارية أيضا انخفاض ضغط مقارنة بالزعانف الصلبة.
ميزات أنابيب HFW (التلحيم عالي التردد) المتعرجة ذات الأجنحة المتعرجة تشمل:
تحسين كفاءة نقل الحرارة: تساعد الخيوط على الزعانف على تعطيل الطبقة الحدودية وزيادة الاضطرابات ، مما يحسن كفاءة نقل الحرارة.
انخفاض في انخفاض الضغط: كما تقلل المسامير من انخفاض الضغط عبر الأنابيب المزدوجة ، مما يمكن أن يؤدي إلى توفير الطاقة وتحسين أداء النظام.
بناء دائم: عملية لحام HFW تخلق رابطة قوية ودائمة بين الزعانف والأنبوب الأساسي ، والتي يمكن أن تتحمل درجات الحرارة والضغوط العالية.
التنوع: يمكن استخدام أنابيب HFW Helical Serrated Fined في مجموعة متنوعة من التطبيقات ، بما في ذلك توليد الطاقة ، ومعالجة الكيماويات ، و HVAC ، بسبب كفاءتها العالية ومتانتها.
التطبيقات
هذه الأنابيب ذات الأجنحة تجد تطبيقًا في صناعات مختلفة حيث يكون نقل الحرارة الفعال أمرًا حاسمًا ، مثل محطات الطاقة ومصانع معالجة الكيماويات وأنظمة HVAC والتبريدوالعديد من تطبيقات المبادل الحراري الأخرى.
1وحدات مبادلات الحرارة لمحطات الطاقة ((المحطات الكهربائية والنووية والحرارية والجيوترمالية) ؛
2أنظمة عالية التآكل (المكثفات، المبخرات، تحلية مياه البحر، الأسمدة، أنظمة اليوريا، الأمونيا، الغازات، الأحماض التآكل)
3صناعات البترول والكيماويات والبتروكيماويات
4صناعات معالجة الغذاء والتبريد
5معالجة الغاز الطبيعي
