| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA213 |
| الحد الأدنى لكمية: | 1 طن |
|---|---|
| الأسعار: | 1-150000 USD |
| تفاصيل التغليف: | علبة بولي خشبية مع إطار حديدي |
| وقت التسليم: | 30-60 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1500 طن / شهر |
| المنتج: | أنبوب الزعنفة | النوع: | أنبوب الزعانف HFW |
|---|---|---|---|
| معيار الأنبوب الأساسي: | ASME SA213 | مادة أنبوب القاعدة: | T12 |
| مادة الزعانف: | الكربون الصلب والفولاذ المقاوم للصدأ والألمنيوم ، إلخ | تعبئة أنبوب الزعنفة: | علبة بولي خشبية مع إطار حديدي |
ASME SA213 أنبوب T12 HF غير سلس للصيانة للشاشات
مجموعة يوهونغيمكن التعامل مع أنواع من مشاريع الصناعةتوفير مجموعة متنوعة من أنابيب الدبابيس لحام في الصناعة. جميع منتجاتنا هي مصدر محلي،هذا يعني أن عملائنا لديهم وصول فوري إلى المنتجات التي يحتاجونها بالضبط لتطبيقهم الخاصما هو أكثر من ذلك، ونحن يمكن أن نتأكد من أنه يمكنك الحصول على المنتجات مع أعلى مستويات الجودة والتصنيع

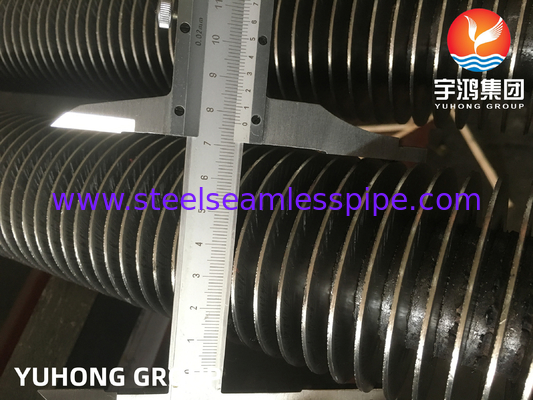

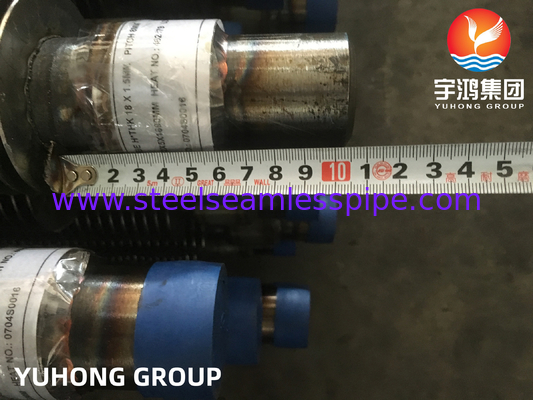

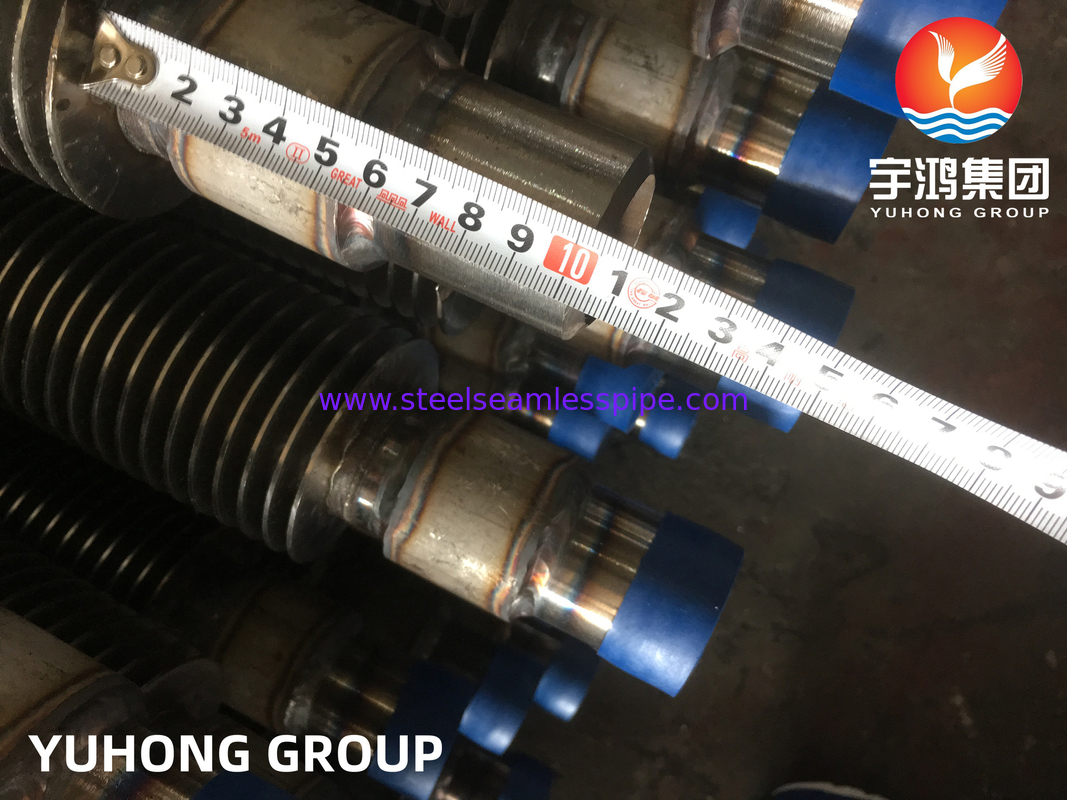

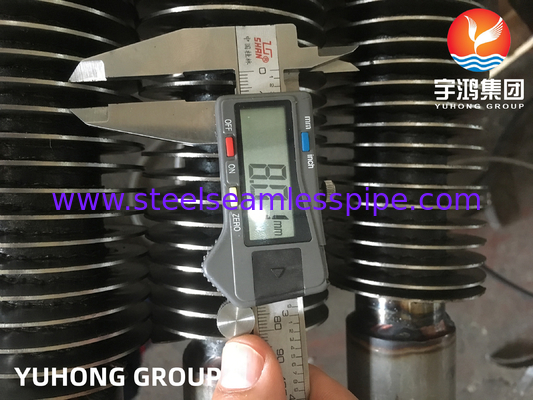

هذه الصفحة هي عن ASME SA213 TP12 عالية التردد المطاطي ((HFW Fin Tube) ، يطلق عليه أيضا أنبوب النوع الصلب،استخدام قطعة من الصلب أو الصلب المقاوم للصدأ أو قضيب أو قضيب مستدير من الصلب مصفح مباشرة على سطح الأنبوب / الأنبوب. و HFW أنبوب الزعانف يمكن تحسين كفاءة نقل الحرارة أكثر بكثير من أنبوب عاري. بسبب لحام ضيق من الزعانف إلى الأساس أنبوب / أنبوب،يمكن استخدام هذه الأنابيب ذات الأجنحة في كثير من الأحيان في ظروف الهزاز.
أنبوب HFW فين لديه العديد من الأنواع: أنبوب ذو ذيل ذيل ، أنبوب ذيل مسطح ، أنبوب ذيل ذيلتستخدم في العديد من الصناعات المختلفة.يمنع الارتباط القوي بين الزعانف والأنبوب الأساسي من تخفيف الزعانف بسبب الإجهاد الحراري ، الأكسدة ، التآكل ، الخ.نحن يوهونغ نبيع هذه الأنابيب منذ أكثر من 33 عاماً ونبيعها في أكثر من 70 دولة
المواصفات العامة أنابيب الزعانف
أساس أنبوب O.D: 15.88-219.1mm
ارتفاع الزعانف: 6-50 ملم
سمك الزعانف: 0.3-3.0mm
ارتفاع النافذة: حسب طلب العميل.
النهاية: النهايات العادية، النهايات الملتوية
لا يوجد منطقة الزعانف على كلا الجانبين: حسب طلب العميل والرسومات
المواصفات الخاصة بأنواع مختلفة من الأنابيب ذات الأجنحة
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2.1~5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6~10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6~2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8.0~30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2.1~5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8 ~ 30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
مواد الأنبوب / الأنبوب الأساسي:
1.من الفولاذ المقاوم للصدأ:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L,TP304H,TP310S,TP310H,TP316L,TP316H,TP316Ti,TP317,TP317L,TP321,TP321H,TP347,TP347H,TP904L)
2.الفولاذ المزدوج / الفولاذ المزدوج للغاية:أسمي SA789/A789 ، أسمي SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.فولاذ الكربون:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.فولاذ سبائك:
أيه إس إم إي SA213/أيه إس إم إيه A213 T1، T11، T12، T22، T23، T5، T9، T91، T92 ؛
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.فولاذ سبيكل:سبيكة هستاليو / إنكونيل / النيكل النقي / سبيكة NS / الفولاذ سبيكة النحاس
مادة الزعانف:الفولاذ المسبوب ، الفولاذ المقاوم للصدأ ، الفولاذ الكربوني
خصائص الأنابيب المزدوجة
عالية الأداء
تثبيت سهل
تثبيت سهل
مساحة أقل مطلوبة
السطح المحسّن
أفضل التقنية المستخدمة
استهلاك طاقة أقل
زيادة الموثوقية
صيانة قليلة
مقاومة ميكانيكية عالية
التصميم المدمج، الخ
تفاصيل أنبوب ASME SA213
أسميه SA213هذه المواصفات تغطي أنابيب الغلاية الفولاذية الفيرريتية والآوستنيتية السلسة، والسوبر هيتر، ومبادلة الحرارة، المخصصة للصفوف T5، TP304، وما إلى ذلك تستخدم في الغلاية، سوبر هيتر، ومبادلة الحرارة،أو أنابيب مكثفة وتطبيقات أخرى.
التركيب الكيميائي (%) --MAX K11562
| الدرجة | ج | م | (ب) | سو | نعم | سي سي | (مو) |
| T12 | 0.05-0.15 | 0.3-0.61 | 0.025 | 0.025 | 0.5 | 0.8-125 | 0.44-0.65 |
الخصائص الميكانيكية K11562
| الدرجة | قوة الشد، دقيقة | قوة العائد (0.2 ٪ تعويض، دقيقة) | الطول | برينيل/فيكرز | روكويل |
| T12 | ksi-60،MPa-415 | ksi-32,MPa-220 | 30% | 163 HBW/170 HV | 85 HRB |
التفتيش والاختبارات
| عمليات التفتيش والاختبارات:G-fin؛ L-fin؛ LL-fin؛ KL-fin؛ الأنابيب المزروعة المزروعة | |||
| 1التكوين الكيميائي | |||
| 2الخصائص الميكانيكية | |||
| 3الاختبار الهيدروستاتي | |||
| 4الاختبار الهوائي | |||
| 5فحص بوروسكوبي | |||
| 6اختبار التيار الدوامي | |||
| 7اختبار الشد (فقط لأنابيب ثنائية المعادن) |
الصناعات ذات الصلة
1صناعة النفط / البترول- نعم
2صناعة المعادن
3صناعة الطاقة
4الصناعة الخفيفة
5صناعة الأدوية
6صناعة الأغذية
7الصناعة الكيميائية
التطبيق
1الغلايات (كالدرا)
2.الاقتصاديون
3أنابيب النقش
4استرداد الحرارة النفايات
5مبردات الهواء / مبردات الزيت / مبردات الهيدروجين / مبردات المولدات
6تسخينات الهواء / مبادلات حرارة التبريد الهوائي / سوبر سوبر / سخانات النارHRSG
7تقنية أنابيب الحرارة
1عدد القطع
2أنبوب الأساس: القطر، والسمك، والطول ومواصفات المواد.
3الأطراف: مواصفات المواد، النوع (الصلبة أو الملسومة) ، الارتفاع، السماكة، المسافة، طول الأطراف وغير الأطراف. تفاصيل التحضير لللحام إذا لزم الأمر.
4-مدة التسليم مطلوبة
