شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | الكربون الصلب U أنبوب بيند زعنفة |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي ، حالة الحديد |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب منحني على شكل حرف U | مادة الأنبوب:: | الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب |
|---|---|---|---|
| زعنفة ألومنيوم: | Alu.1100، Alu.1060 | التطوير التنظيمي: | 20 مم إلى 219 مم |
| WT: | 2 مم إلى 16 مم | طول: | يمكن تخصيصها |
| يكتب: | مستقيم ، يو بيند | NDT: | HT ، ET ، UT ، PT |
| طلب: | مبادل حراري ، غلاية ، معدات نقل حراري ، إلخ. | ||
| تسليط الضوء: | أنبوب ذو زعانف من الصلب الكربوني ، أنبوب HFW على شكل حرف U | ||

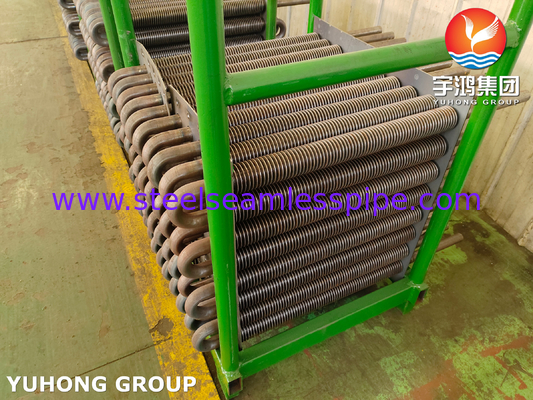

A106 Gr.B الكربون الصلب على شكل U أنبوب HFW الزعانف للمبادل الحراري
الأنبوب ذو الزعانف على شكل حرف U له العديد من المزايا ، بما في ذلك:
زيادة كفاءة نقل الحرارة: تزيد الزعانف الموجودة على الأنبوب من مساحة السطح ، مما يحسن كفاءة نقل الحرارة.
انخفاض الحجم والوزن: تسمح كفاءة نقل الحرارة المتزايدة باستخدام مبادلات حرارية أصغر وأخف وزنًا.
مقاومة محسّنة للتآكل: غالبًا ما يكون الأنبوب ذو الزعانف على شكل حرف U مصنوعًا من مواد ذات مقاومة جيدة للتآكل ، مما يجعله مناسبًا للاستخدام في البيئات القاسية.
قوة ميكانيكية محسنة: توفر الزعانف الموجودة على الأنبوب أيضًا قوة ميكانيكية إضافية ، والتي يمكن أن تكون مفيدة في تطبيقات الضغط العالي.
مواصفات أنبوب الزعانف
| منتج | يكتب | اسم | مواد الأنابيب العارية | مادة FIN |
|
مبادل حراري زعنفة أنبوب |
مغروس | أنبوب G-TYPE FIN | الفولاذ الكربوني ، النحاس ، الفولاذ المقاوم للصدأ ، سبائك | الألومنيوم |
| مقذوف | معدن مخلوط أحادي المعدن | الفولاذ الكربوني ، النحاس ، الفولاذ المقاوم للصدأ ، سبائك | النحاس والألمنيوم | |
|
أنبوب الزعانف المنخفض T-TYPE FIN TUBE |
الفولاذ الكربوني ، النحاس ، الفولاذ المقاوم للصدأ ، سبائك | / | ||
|
أنبوب البامبو المموج أنبوب |
الفولاذ الكربوني ، النحاس ، الفولاذ المقاوم للصدأ ، سبائك | / | ||
| جرح | L / KL / LL TYPE FIN TUBE | الفولاذ الكربوني ، النحاس ، الفولاذ المقاوم للصدأ ، سبائك | النحاس والألمنيوم | |
| خيط | سلسلة FIN TUBE | الألمنيوم والنحاس والفولاذ الكربوني والفولاذ الذي لا يصدأ | الألمنيوم والنحاس والفولاذ الكربوني والفولاذ الذي لا يصدأ | |
| نوع U | أنبوب على شكل حرف U | الكربون الصلب والنحاس والفولاذ المقاوم للصدأ | / | |
| اللحام | أنبوب فين اللحام HF | الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك | الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك | |
| نوع U | H / HH TYPE FIN TUBE | الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك | الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك | |
| اللحام | أنبوب الزعانف المرصع | الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك | الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك |
مادة أنبوب القاعدة:
الفولاذ المقاوم للصدأ والكربون الصلب وسبائك الصلب
ASME SA213 / ASTM A213 TP304 / 304L TP316 / TP316L TP321 TP310S TP317 ،
ASME SA106 / ASTM A106 Gr B Gr C، ASME SA179 / ASTM A179، ASME SA192 / ASTM A192
التراكيب الكيميائية لسبائك الصلب
| درجة | تعيين UNS | تعبير، ٪ | ||||||
| كربون | المنغنيز | الفوسفور ، ماكس | الكبريت ، ماكس | السيليكون | الكروم | الموليبدينوم | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | - | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| ص 5 | K41545 | 0.15MAX | 0.30-0.60 | 0.025 | 0.025 | 0.50 مللي أمبير | 4.00-6.00 | 0.45-0.65 |
| ص 9 | K90941 | 0.15MAX | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| ص 11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| ص 12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.5 مللي أمبير | 0.80-1.25 | 0.44-0.65 |
| ص 15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0.025 | 0.025 | 1.15-1.65 | - | 0.44-0.65 |
| ص 21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 مللي أمبير | 2.65 - 3.35 | 0.80-1.06 |
الصف المادي
| المقياس الأمريكي | الفولاذ الأوستنيتي: TP304، TP304L، TP304H، TP304N، TP310S، TP316، TP316L، TP316Ti، TP316H، TP317، TP317L، TP321، TP321H، TP347، TP347H، 904L ... دوبلكس ستيل: S32101 ، S32205 ، S31803 ، S32304 ، S32750 ، S32760 آحرون:TP405 ، TP409 ، TP410 ، TP430 ، TP439 ، ... |
| معيار يوروبين | 1.4301،1.4307،1.4948،1.4541،1.4878،1.4550،1.4401،1.4404،1.4571،1.4438، 1.4841،1.4845،1.4539،1.4162، 1.4462، 1.4362، 1.4410، 1.4501 |
| معيار GOST | 08Х17Т ، 08Х13،12Х13،12Х17،15Х25Т، 04Х18Н10،08Х20Н14С2، 08Х18Н12Б، 10Х17Н13М2Т، 10Х23Н18،08Х18Н10،08Х18Н10Т، 08Х18Н12Т، 08Х17Н15М3Т، 12181810 ، 06-28МДТ |
التفاصيل الفنية / تفاصيل الأنبوب الأساسي
قطر الأنبوب: 20 مم من الحد الأدنى إلى 219 مم كحد أقصى.
سماكة الأنبوب: بحد أدنى 2 مم حتى 16 مم
مادة الأنبوب: الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك الصلب ، فولاذ كورتن ، فولاذ مزدوج ، فولاذ مزدوج فائق ، Inconel ، ارتفاع كروم عالي النيكل و Incolloy ، مواد CK 20 وبعض المواد الأخرى.
تفاصيل الزعانف
سمك الزعانف: الحد الأدنى.0.8 ملم إلى الحد الأقصى.4 ملم
ارتفاع الزعانف: بحد أدنى 0.25 بوصة (6.35 ملم) إلى 1.5 بوصة (38 ملم) كحد أقصى
كثافة الزعانف: الحد الأدنى 43 زعنفة لكل متر إلى الحد الأقصى.287 زعنفة لكل متر
المواد: الكربون الصلب والفولاذ المقاوم للصدأ ، سبائك الصلب ، كورتين الصلب ، دوبلكس الصلب و Incolloy.
التطبيقات
تُستخدم أنابيب الزعانف على شكل حرف U بشكل شائع في المبادلات الحرارية والغلايات وتطبيقات النقل الحراري الأخرى.إنها مفيدة بشكل خاص في المواقف التي يوجد فيها اختلاف كبير في درجة الحرارة بين السوائل التي يتم تبادلها ، حيث تزيد الزعانف الموجودة على الأنبوب من مساحة سطح نقل الحرارة وتحسن الكفاءة.تُستخدم أنابيب الزعانف على شكل حرف U أيضًا في أنظمة تكييف الهواء وأنظمة التبريد والتطبيقات الصناعية الأخرى التي تتطلب نقل الحرارة.
