الصلب السبائك HFW عالية التردد المطاوئ أنبوب الصفراء الصلبة ASME SA213 T5 T9 T11 T12 دخان مكثف التطبيق

الصلب اللاصق HFW عالية التردد المطاوئ أنبوب الصفحة الصلبة ASME SA213 T5 T9 T11 T12 دخان مكثف تسخين التطبيق

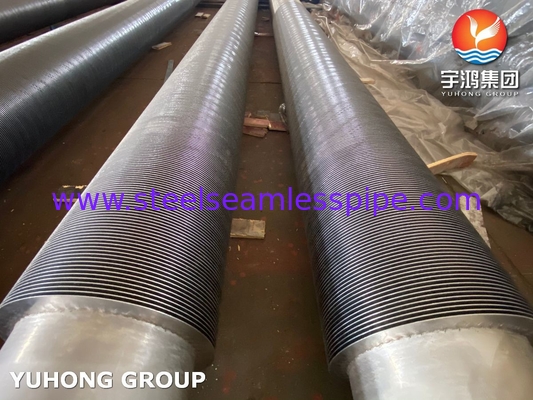

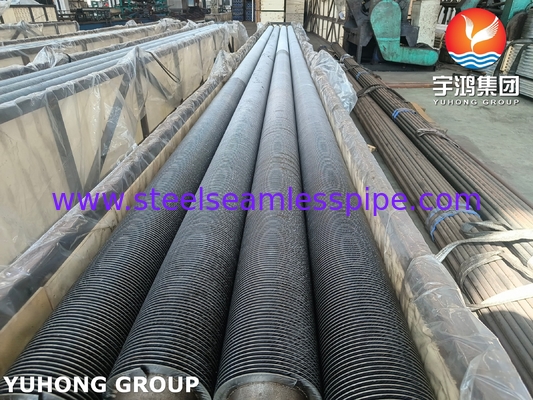

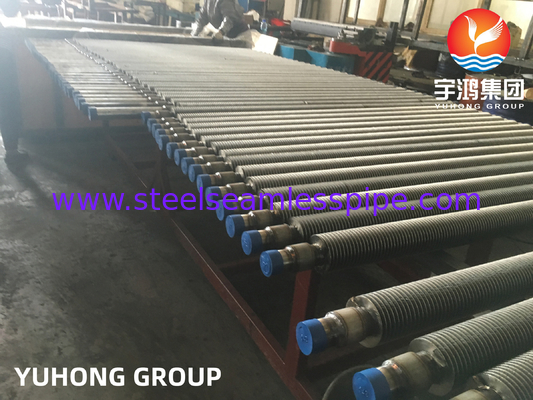

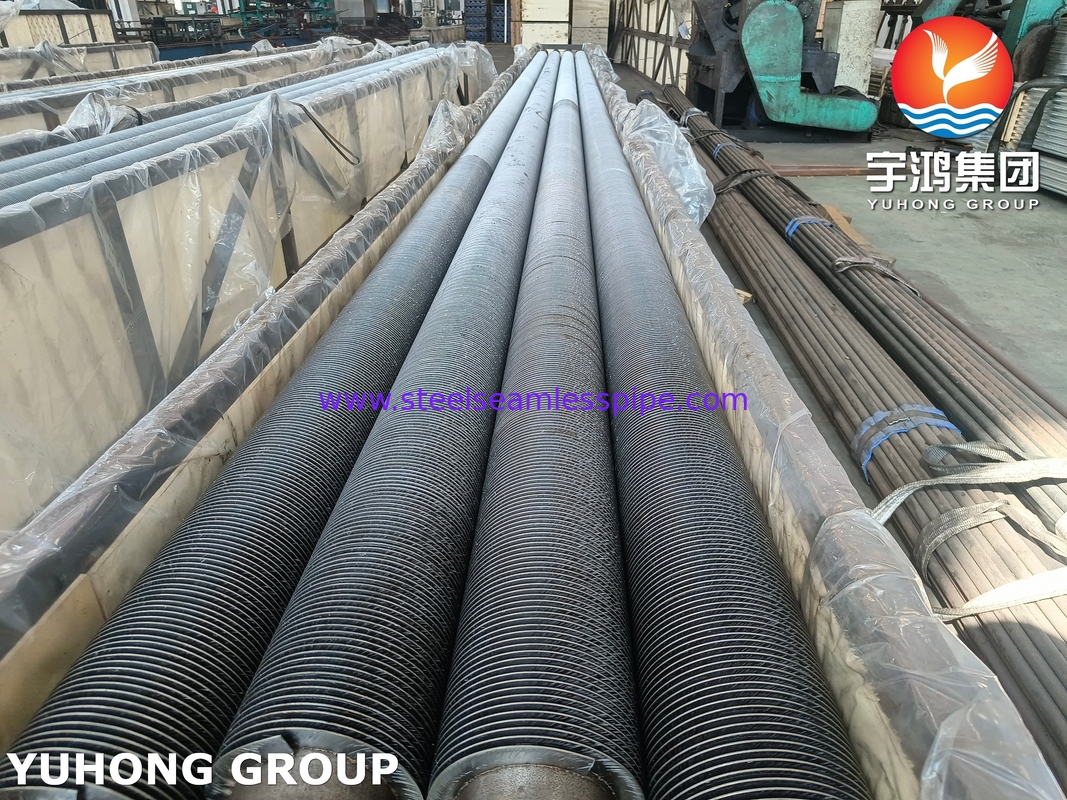

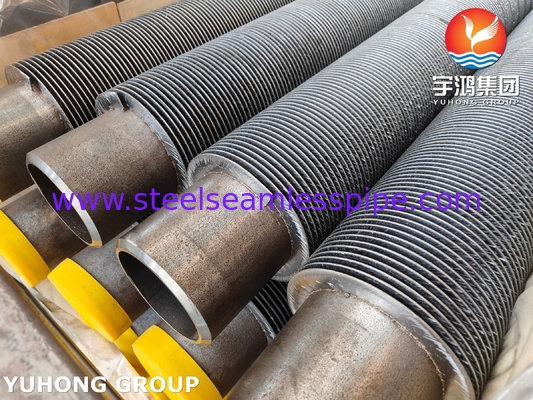

HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedيتم تصنيع الأنابيب المنسفة في كل من النوع الصلب والمنحدر.

يمكن استخدام هذا التكوين الأنابيب الصلبة المطاومة المزدوجة لأي تطبيق مبادل حرارة عمليا، وهي مناسبة بشكل خاص لتطبيقات درجات الحرارة العالية والضغط العالي.الميزات الهامة لهذا التكوين هي الكفاءة، رابطة فعالة من الزعانف إلى الأنبوب في جميع ظروف درجة الحرارة والضغط، والقدرة على تحمل درجات حرارة عالية من جانب الزعانف.

يتم ربط زعانف مروحة مستمرة بالأنبوب الأساسي عن طريق لحام المقاومة الكهربائية عالية التردد من أجل إعطاء رابطة فعالة وموثوقة حراريًا.

مواصفات أنبوب الزعانف:

1إضافة منطقة تبادل الحرارة وتقليل عدد الأنابيب، وكذلك زيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتكسير.
2يمكن تصميم أنبوب ذو زعانف من النوع H لتكون أنبوب ذو زعانف من النوع H مزدوج ، صلابة عالية لتناسب صف أنبوب طويل.
3- إقتصادي ذو زعانف من النوع H تم ترتيبها في خط لجعلها مساحة في العديد من المناطق الصغيرة، متوسط تدفق الهواء للحد من الاحتكاك.
4مع قناة مستقيمة للحصول على أفضل تأثير رماد.
5الهيكل المدمج لتقليل الوزن وتقليل تكلفة التصنيع.

التفاصيل التقنية/تفاصيل الأنابيب الأساسية

قطر الأنبوب: 20 ملم OD Min إلى 219 ملم OD Max.

سمك الأنابيب: 2 ملم كحد أدنى إلى 16 ملم

مواد الأنابيب: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المسبوب، الفولاذ الكورتين، الفولاذ المزدوج، الفولاذ المزدوج، الفولاذ المزدوج للغاية، غير المقاوم للآليات، الفولاذ ذو الكروم العالي والنيكل العالي والفولاذ المقاوم للصدأ، مواد CK 20 وبعض المواد الأخرى.

تفاصيل الزعانف

سمك الزعانف: من 0.8 ملم إلى 4 ملم

ارتفاع الزعانف: من 0.25 ′′ (6.35 ملم) إلى أقصى حد1.5 ′′ (38 ملم)

كثافة الزعانف: من 43 زعانف على متر إلى 287 زعانف على متر

المواد: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المسبوب، الفولاذ الكورتين، الفولاذ المزدوج والفولاذ المدمج.

للحصول على اقتباس سريع، يرجى إرسال مع الشرط التالي:

عدد القطع

أنبوب الأساس: قطر، سمك، طول ومواصفات المواد.

الزعانف: مواصفات المواد، النوع (الصلب أو المسمار) ، الارتفاع، السماكة، الفاصل بينها، طول الزعانف والقطع غير الزعانف. تفاصيل تحضير اللحام إذا لزم الأمر.

مدة التسليم المطلوبة

تطبيق أنبوب الزعانف في الصناعات

1صناعة البترول

2الصناعة الكيميائية

3صناعة الخشب

4صناعة الأغذية

5صناعة الصلب

6صناعة صناعة البلاستيك

7وحدات جفاف الجليكول

8ملفات لبرج التبريد الهجينة

9آلات الطباعة

10إنتاج طلاء السطح

11استرداد المذيب

12تبريد مدخلات هواء التوربين

13إنتاج المنسوجات

14تسخينات الدفيئة والتربية

15. مصانع التشمير

16. لفائف مضادة للتجمد للهواء العملي

17. عمل الورق
