| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | ASTM A179، ASME SA179+AL1060 |
| الحد الأدنى لكمية: | 100 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 10-90 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | حسب متطلبات العملاء |
| معيار الأنبوب: | ASTM A179، ASME SA179 | مادة الزعانف: | ألومنيوم 1060 |
|---|---|---|---|
| النوع: | الأنابيب المدمجة ذات الأجنحة من نوع G | مواد الأنابيب: | الكربون الصلب والفولاذ المقاوم للصدأ والنحاس وسبائك الصلب ، إلخ |
| ارتفاع الزعنفة: | يصل إلى 40 ملم | طول الانبوب: | 18 مترا كحد أقصى |
| زعنفة الملعب: | 2-14 ملم | التطبيق: | أجزاء السخان ، أجزاء التبريد ، المبادل الحراري ، المبرد ، التبريد بالسوائل |
| إبراز: | أنبوب زعنفة مدمج من الألومنيوم,أنبوب زعنفة مدمج 1060 G,أنبوب زعنفة من الصلب الكربوني 18 م |
||

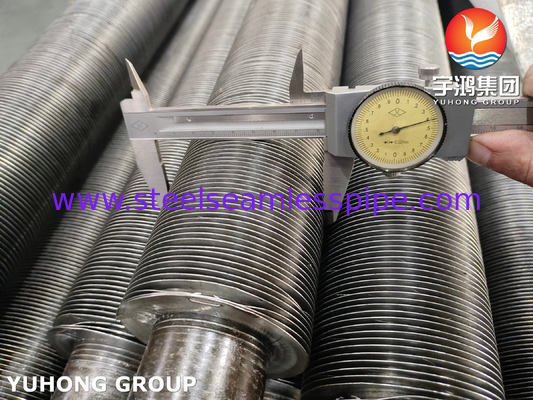

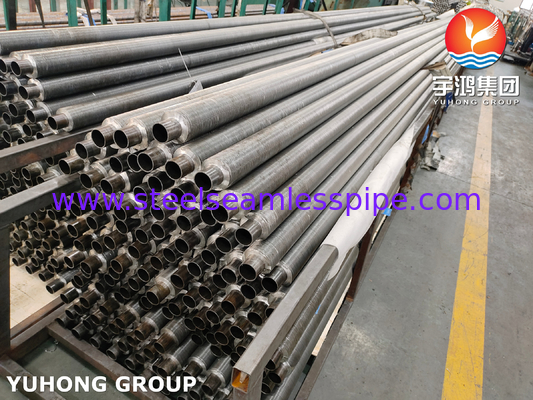

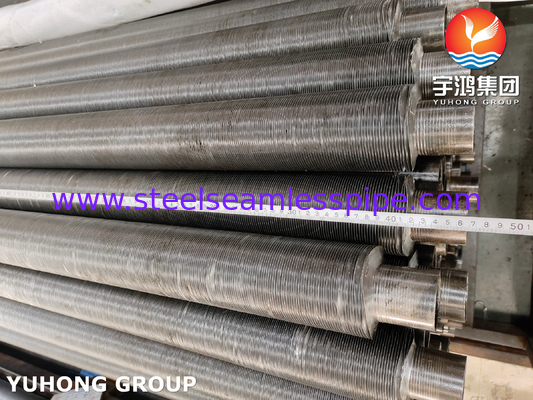

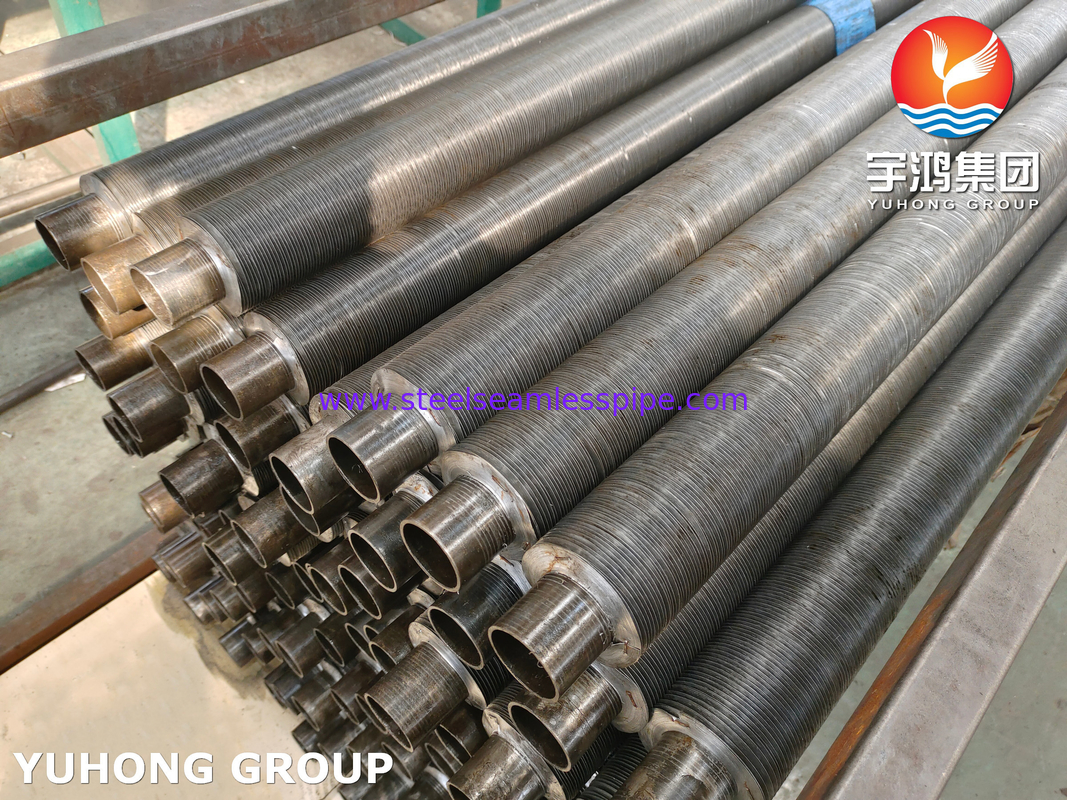

أنبوب الفولاذ الكربوني ASTM A179 مع أسطوانات الألومنيوم 1060، أنبوب ذو أسطوانات من النوع G مدمج
ما هو الدبابيس المدمجة؟
النوع المدمج Gأنبوب ذو أجنحةيتم تصنيعها مع شريط الزعانف الملفوف في خندق معالج ويقفل بشكل آمن في مكانه عن طريق ملء الظهر بمادة أنبوب القاعدة.هذه التقنية تضمن أقصى قدر من نقل الحرارة ودرجة حرارة العمل حتى 450C °.
الأنابيب ذات الأجنحة من النوع G معروفة باسم الأنابيب المدمجة. This type of finned tubes is widely used in the rapplications of higher operating temperature and relatively lower corrosive atmosphere Fins are manufactured by embedding the fin stripS into a groove formed on the base tube. يسمح بوضع الزعانف في القناة ثم يتم ملء القناة الخلفية لضمان التمسك الصلب للزعانف بالأنبوب الأساسي. بسبب هذه العملية ،هذا النوع من أنابيب الزعانف يُعرف أيضاً باسم أنبوب ¥G¥ Fin أو أنبوب الزعانف.
مزايا الأنابيب المدمجة من النوع G:
استقرار السناجرة العالي
نقل حرارة ممتاز
درجة حرارة تشغيل عالية
المواصفات:
| مادة الأنبوب الأساسي | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب، التيتانيوم، النحاس، الفولاذ المقاوم للصدأ المزدوج، الـ Inconel الخ (كل المواد ضمن الحد النظري) |
| المواصفات والدرجة | ASTM A179 ، A192 ، A210 A1 ، A210 C ، A334 Gr. 6 ، A213 T5 ، T9 ، T11 ، T22 ، T91 ، 304 ، 304L ، 310s ، 316 ، 316L ، 321 ، 347 ، ASTM A312 ، ASTM A106 الدرجة B ، P235GH ، P265GH ، A335 P5 ، P9 ، P11 ، P22 ، P91 الخ |
| قطر أنبوب القاعدة الخارجي | 20 إلى 219 ملم |
| سمك الأنبوب الأساسي | 2.11 ملم وما فوق |
| طول أنبوب القاعدة | 500 ملم إلى 15000 ملم |
| كثافة الزعانف | ما يصل إلى 1023 FPM (26 FPI) |
| النهايات العارية | حسب متطلبات العميل |
| أنواع أنابيب الزعانف | أنبوب الزعانف المدفوع، أنبوب الزعانف المنخفض، أنبوب الزعانف المدمج، أنبوب الزعانف المطاوئ عالي التردد، أنبوب الزعانف المكشوف، أنبوب الزعانف العالي، ️ أنبوب الزعانف من النوع G ️ أنبوب الزعانف من النوع L ️ أنبوب الزعانف من النوع LL ️ أنبوب الزعانف من النوع KL ️ أنبوب الزعانف من النوع |
التركيب الكيميائي:
| ج | م | (ب) | S | نعم |
| 0.06-0.18 | 0.27-063 | 0.035 أقصى حد | 0.035 أقصى حد | 0.25 على الأكثر |
الخصائص الميكانيكية:
| قوة الشد | قوة الغلة | الطول | صلابة |
| ≥325 Mpa | ≥180 Mpa | ≥35% | ≤ 72 HRB |
التطبيقات:
توليد الطاقة
صناعة البترول
صناعة التصنيع
صناعة النفط والغاز
الأسمدة
الإلكترونيات
الصناعات الكيميائية والبتروكيماوية
معدات الصيدلة
معدات مياه البحر
مبادلات الحرارة والمكثفات
