| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | أنبوب U-Fin ملحوم عالي التردد ASTM A106 GR.B |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |

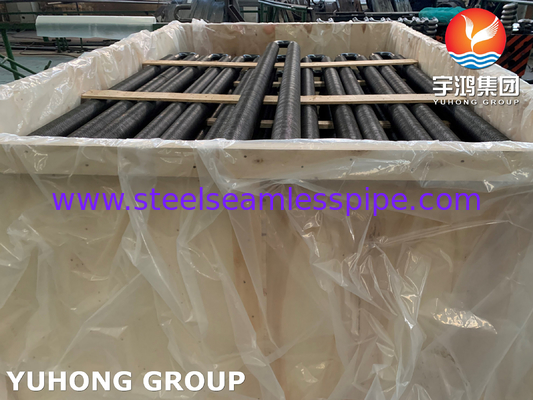

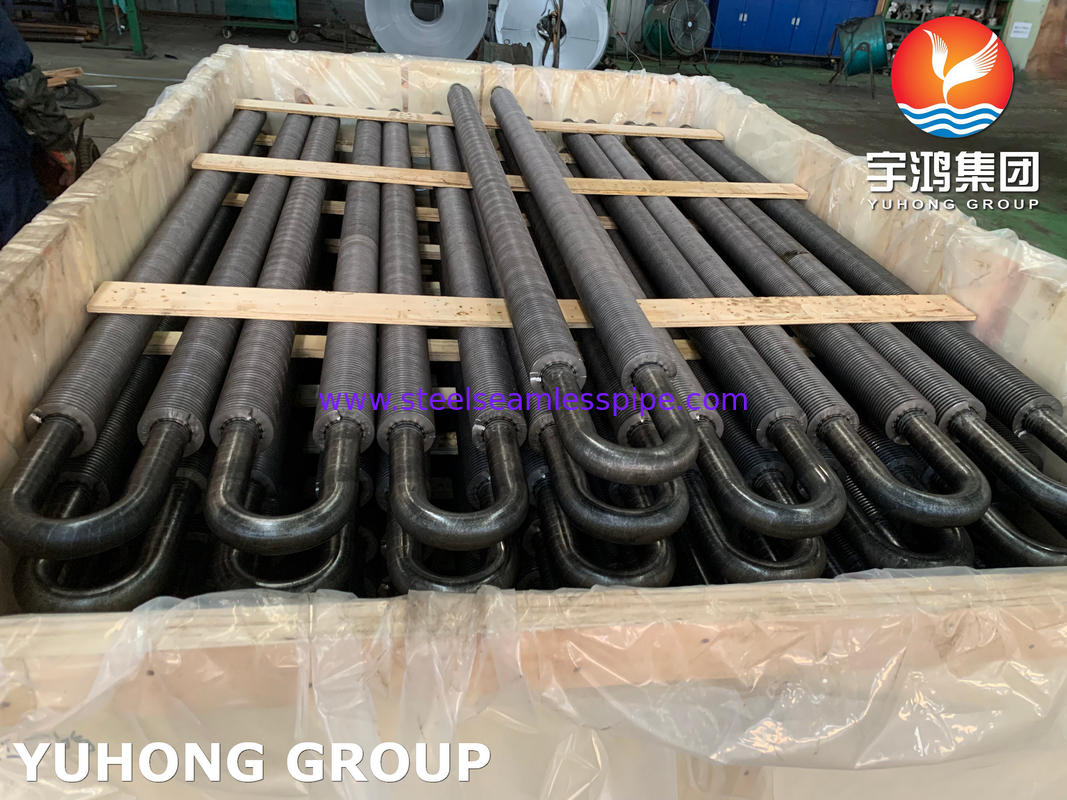

| تفاصيل التغليف: | علبة خشبية / علبة حديد |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 2000 متر يوميا |
| المعيار: | ASME SA106 / ASTM A106 | النوع: | أنبوب HFW U-Fin |
|---|---|---|---|
| مواد الأنابيب: | GR.B | مادة الزعانف: | فولاذ الكربون |
| حجم الأنبوب الأساسي: | 15.88 مم~219 مم | سمك الزعانف: | 0.8مم~3مم |
| زعنفة الملعب: | 10 مم ~ 30 مم | ارتفاع الزعنفة: | ≤30 ملم |
| إبراز: | أنبوب الزعانف من الصلب الكربوني HFW,أنبوب الزعانف ASME A106,أنبوب الزعانف الملحوم عالي التردد |
||
لمحة عامة:

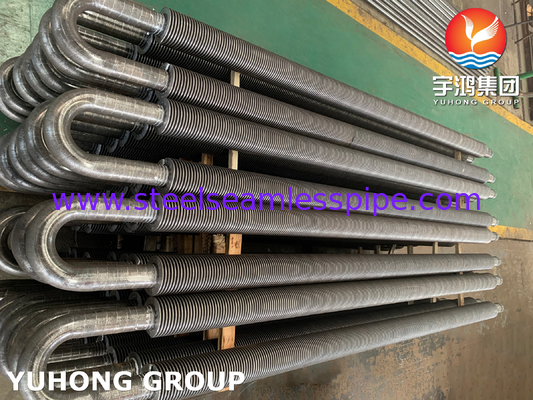

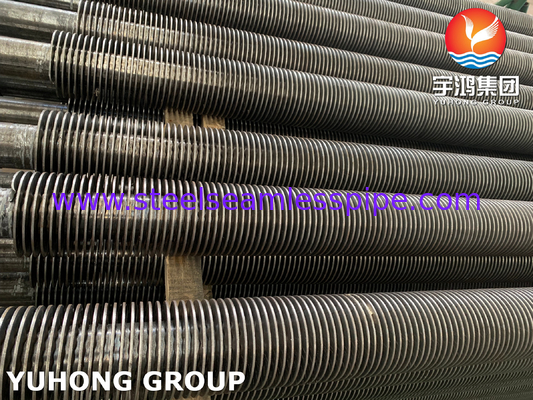

أنبوب ASTM A106 Gr.B HFW U-Fin هو نوع من أنابيب مبادل الحرارة المصنوعة من الصلب الكربوني وتتميز بملفه الخاص بالأطراف على شكل "U".الأجنحة على شكل "U" محمومة في دوامة على السطح الخارجي للأنبوب، مما يخلق سطحًا مطولًا يمكن أن يحسن من كفاءة نقل الحرارة بشكل عام.
عملية تصنيع أنبوب U-Fin HFW (High-Frequency Welded) تنطوي على استخدام التيارات الكهربائية عالية التردد لإنشاء لحام قوي ودقيق بين الزعانف وأنبوب القاعدة.هذا يسمح لربط أكثر موثوقية ودائمة، بالمقارنة مع طرق اللحام التقليدية.
يستخدم هذا النوع من أنابيب الزعانف عادة في التطبيقات التي تكون فيها كفاءة نقل الحرارة حاسمة ، مثل توليد الطاقة ومعالجة الكيماويات وأنظمة HVAC.B HFW U-Fin Tube تلبي معايير الصناعة للحجم، الشكل، والسمك، مما يضمن أنه يمكن دمجها بسهولة في أي نظام مبادل حرارة.
توفر مجموعة يوهونغ مجموعة متنوعة من أنابيب الزعانف عالية الجودة عالية التردد. يتم تصدير منتجاتنا إلى الخارج وحصلت على الثناء بالإجماع من العملاء.
الوصف:
| المعيار | الصيغة الصينية |
| مادة الأنبوب الأساسي | الدرجة A/B/C |
| مادة الزعانف | فولاذ الكربون |
| جرعة زائدة من الأنبوب | 15.88mm~219mm |
| ارتفاع الزعانف | ≤30 ملم |
| سمك الزعانف | 0.8mm~3mm |
| حافة الزعانف | 10mm ~ 30mm |
| نهاية الأنابيب | النهايات السهلة، النهايات الملتوية |
| النهاية العارية | حسب طلب العميل |
| عملية اللحام | المواد الغذائية المتعددة |
| قدرة الإنتاج | أكثر من 2000 متر يومياً |
التركيب الكيميائي:
| الدرجة | ج | م | (ب) | S | نعم | سي سي | كيو | (مو) | نـي | V |
| أ | 0.25 على الأكثر | 0.27-093 | 0.035 أقصى حد | 0.035 أقصى حد | 0.10 دقيقة | 0.40 على الأكثر | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.08 كحد أقصى |
| ب | 0.30 على الأكثر | 0.29-106 | 0.035 أقصى حد | 0.035 أقصى حد | 0.10 دقيقة | 0.40 على الأكثر | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.08 كحد أقصى |
| ج | 0.35 على الأكثر | 0.29-106 | 0.035 أقصى حد | 0.035 أقصى حد | 0.10 دقيقة | 0.40 على الأكثر | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.08 كحد أقصى |
الخصائص الميكانيكية:
| الدرجة | قوة الشد، دقيقة، فيسي (MPa) | قوة الإمداد الدقيقة، السبسي (MPa) |
تمدد في 2 بوصة. أو 50 ملم، دقيقة (٪) |
درجة حرارة المعالجة الحرارية دقيقة، °F(°C) |
|
| الطولية | عابرة | ||||
| أ | 48000 ((330) | 30000 ((205) | 35 | 25 | 1200 ((650) |
| ب | 60000 ((415) | 35000 ((240) | 30 | 16.5 | 1200 ((650) |
| ج | 70000 ((485) | 40000 ((275) | 30 | 16.5 | 1200 ((650) |
التطبيق:
تستخدم أنابيب ASTM A106 Gr.B HFW U-Fin في مجموعة متنوعة من تطبيقات نقل الحرارة حيث تكون الكفاءة العالية والمتانة ضرورية. يتم استخدام هذه الأنابيب عادة في أنظمة توليد الطاقة ،خاصة في الغلايات ومولدات البخار للاسترداد الحراري، حيث يمكنهم المساعدة في زيادة كفاءة الطاقة العامة للمحطة.
كما تستخدم في مصانع المعالجة الكيميائية ومصانع البتروكيماويات ، حيث يجعل بناء أنابيب الفولاذ الكربوني ومقاومتها للتآكل مثاليًا للاستخدام في البيئات القاسية.أنظمة التكييف والتهوية ومبادلات الحرارة المبردة بالهواء تستخدم أيضًا أنابيب HFW U-Fin، بسبب خصائص نقل الحرارة الفعالة وقدرتها على العمل في درجات الحرارة العالية.
بالإضافة إلى ذلك ، يمكن العثور على هذا النوع من أنابيب الزعانف في مجموعة من التطبيقات الصناعية الأخرى ، بما في ذلك معالجة الأغذية والأدوية ومعالجة مياه الصرف الصحي.B HFW U-Fin Tube مصممة لتلبية المعايير العالية للصناعة، توفر أداء موثوق به ومتسق في مجموعة متنوعة من الإعدادات.
إذا كنت مهتمًا بمنتجات Yuhong الخاصة بنا ، يرجى الشعور بالحرية في الاتصال بنا أو إرسال بريد إلكتروني ، سنقوم بمعالجة استفسارك في أقرب وقت ممكن ونقدم لك أفضل دعم.
اتصل شخص: Vantin
الهاتف :: 19537363734
الفاكس: 0086-574-88017980
