| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A179 |
| الحد الأدنى لكمية: | 1 طن |
|---|---|
| الأسعار: | 1-100000 USD |
| تفاصيل التغليف: | حالة خشبية مع إطار حديدي |
| وقت التسليم: | 30-60 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 طن / شهر |
| منتج: | أنبوب الزعنفة | يكتب: | مضمن نوع G |
|---|---|---|---|
| معيار الأنبوب الأساسي: | ASTM A179 | مادة الأنبوب الأساسي: | أ 179 |
| مادة الزعانف العامة: | الكربون الصلب والفولاذ المقاوم للصدأ والألمنيوم ، إلخ | تعبئة أنبوب الزعنفة: | علبة خشب الرقائق مع الإطار الحديدي |
| إبراز: | أنبوب الغلاية ذات الزعانف المضمنة,أنبوب الزعانف للمبادل الحراري ASTM A179,أنبوب الزعانف المدمج بالغلاية من النوع G |
||

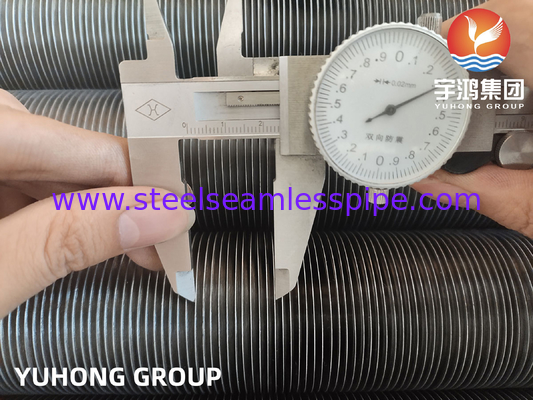

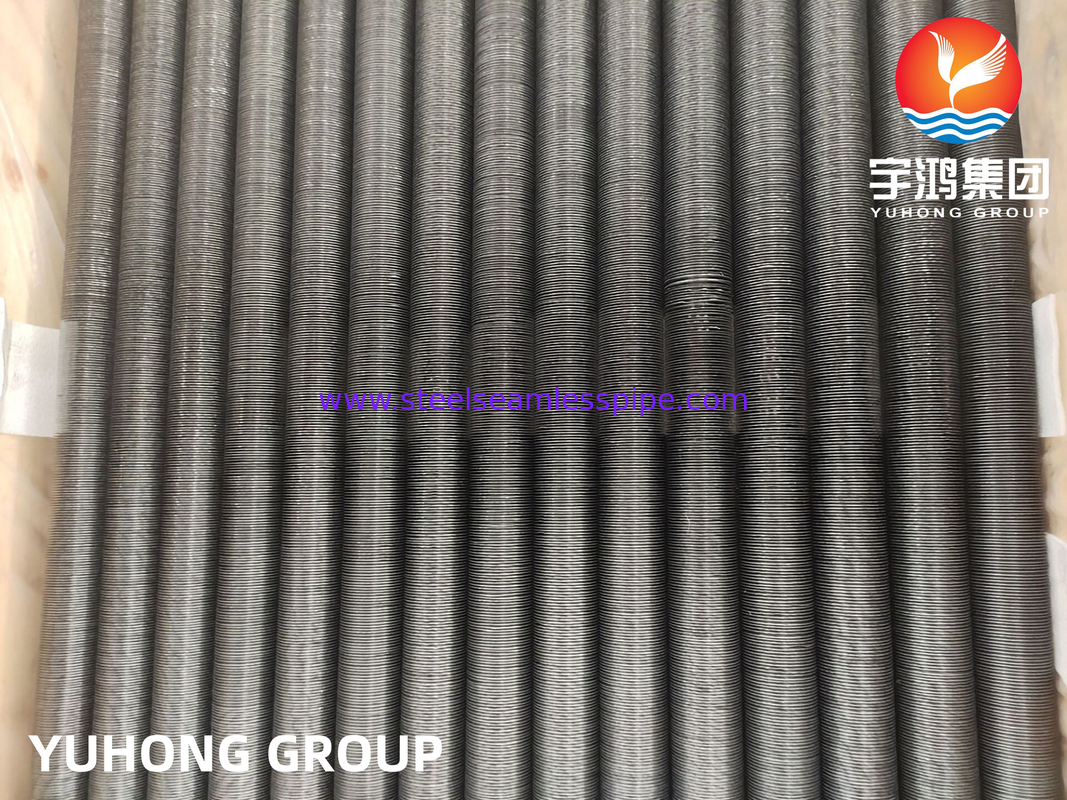

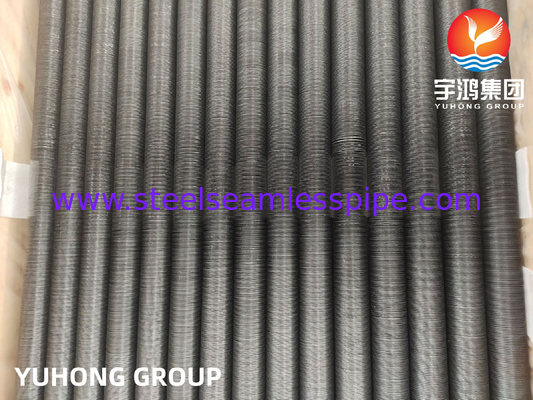

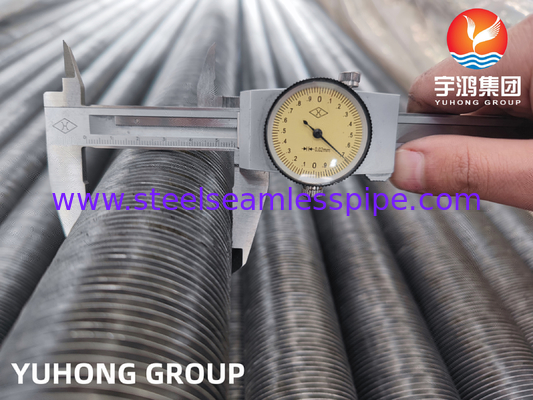

أنبوب زعنفة فولاذ كربوني ASTM A179 من النوع G، أنابيب زعنفة
مجموعة YUHONGيمكنها التعامل مع أنواع مختلفة من المشاريع، مثل مشاريع المبادلات الحرارية / الغلايات، والمشاريع البحرية، ومشاريع النفط والغاز، إلخ. نحننقدم أنواعًا مختلفة من الأنابيب ذات الزعانف.
تُستخدم الأنابيب ذات الزعانف في العديد من الصناعات المختلفة. تتميز هذه الأنابيب بسطح مزعنف، مما يزيد من مساحة سطحها ويسمح لها بنقل الحرارة بكفاءة أكبر. ولهذا السبب، فإنها مثالية للتطبيقات التي تتطلب معدلات نقل حرارة عالية.
مواصفات لأنواع مختلفة من الأنابيب ذات الزعانف
| النوع | الوصف | الأنبوب الأساسي | مواصفات الزعنفة (مم) | ||
| القطر الخارجي (مم) | تباعد الزعانف | ارتفاع الزعنفة | سمك الزعنفة | ||
| مدمج | أنبوب زعنفة من النوع G | 16-63 | 2.1~5 | <17 | ~0.4 |
| مبثوق | معدن واحد معدن مدمج | 8-51 | 1.6~10 | <17 | 0.2-0.4 |
| أنبوب زعنفة منخفض أنبوب زعنفة من النوع T | 10-38 | 0.6~2 | <1.6 | ~0.3 | |
| أنبوب الخيزران أنبوب مضلع | 16-51 | 8.0~30 | <2.5 | / | |
| ملفوف | أنبوب زعنفة من النوع L/KL/LL | 16-63 | 2.1~5 | <17 | ~0.4 |
| خيط | أنبوب زعنفة خيط | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من النوع U | 16-38 | / | / | / |
| ملحوم | أنبوب زعنفة ملحوم بالتردد العالي | 16-219 | 3~25 | 5~30 | 0.8-3 |
| أنبوب زعنفة من النوع H/HH | 25-63 | 8~30 | <200 | 1.5-3.5 | |
| أنبوب زعنفة مسماري | 25-219 | 8~30 | 5~35 | φ5-20 | |
مادة الأنبوب: فولاذ كربوني، فولاذ مقاوم للصدأ، فولاذ سبائكي، فولاذ كورتن، فولاذ مزدوج، فولاذ مزدوج فائق، إنكونيل، كروم عالي نيكل عالي و إنكولوي، مادة CK 20 وبعض المواد الأخرى.
أنبوب زعنفة ألومنيوم ASTM A179 مدمج من النوع G نبيعه في أكثر من 70 دولة. الأنابيب ذات الزعانف المدمجة تسمى أيضًا الأنابيب ذات الزعانف من النوع G، توفر الأنابيب ذات الزعانف المدمجة اتصالًا مثاليًا بين الزعنفة والأنابيب. التصميم الرئيسي للأنابيب ذات الزعانف المدمجة هو أنه من خلال معدات احترافية يتم تشكيل الأنابيب وإدخال الزعانف في الأخدود الحلزوني. أخيرًا يتم دمج الزعنفة والأنابيب كوحدة متكاملة. (زعانف G) مصنوعة عن طريق لف شريط ألومنيوم أو نحاس في أخدود حلزوني تم تشكيله على السطح الخارجي للأنبوب.
يمكن استخدام الأنابيب ذات الزعانف المدمجة في درجات حرارة أعلى وهي متينة للغاية. الأنابيب ذات الزعانف المدمجة هي الأنسب للاستخدامات التي تتضمن دورات حرارية عالية أو درجات حرارة عالية وحيث سيخضع جانب الزعنفة للتنظيف المنتظم.
ميزات أنبوب زعنفة من النوع G
سهولة التركيب
أداء عالي
سهولة التركيب
مساحة أقل مطلوبة
كابلات أقل
سطح محسّن
أفضل تقنية مستخدمة
استهلاك طاقة أقل
زيادة الموثوقية
صيانة منخفضة
مقاومة ميكانيكية عالية
تصميم مدمج
حماية متوسطة من التآكل
تفاصيل أنبوب ASTM A179
ASTM A179يغطي هذا المواصفات الحد الأدنى لسمك الجدار، أنابيب فولاذية منخفضة الكربون مسحوبة على البارد بدون لحام للمبادلات الحرارية الأنبوبية والمكثفات وأجهزة نقل الحرارة المماثلة. يجب معالجة الأنابيب حرارياً بعد آخر تمريرة سحب على البارد عند درجة حرارة 1200 درجة فهرنهايت (650 درجة مئوية) أو أعلى.
التركيب الكيميائي (%)
| الدرجة | C | Mn | P | S |
| A179 | 0.06-0.18 | 0.27-0.63 | 0.035، كحد أقصى | 0.035، كحد أقصى |
الخصائص الميكانيكية
| الدرجة | مقاومة الشد، الحد الأدنى | مقاومة الخضوع (إزاحة 0.2%، الحد الأدنى) | الاستطالة | صلابة روكويل |
| A179 | 47 كيلوباسكال، 325 ميجاباسكال | 180 ميجاباسكال، 26 رطل لكل بوصة مربعة | 35% | / |
الفحوصات والاختبارات
| الفحوصات والاختبارات: أنابيب زعنفة من النوع G؛ L-fin؛ LL-fin؛ KL-fin؛ أنابيب زعنفة مبثوقة | |||
| 1. التركيب الكيميائي | |||
| 2. الخصائص الميكانيكية | |||
| 3. اختبار الضغط الهيدروستاتيكي | |||
| 4. اختبار الضغط الهوائي | |||
| 5. فحص منظاري | |||
| 6. اختبار التيار الدوامي | |||
| 7. اختبار الشد (للأنابيب ثنائية المعدن فقط) |
الصناعات ذات الصلة
الصناعة الكيميائية
صناعة البترول
الصناعة المعدنية
صناعة الطاقة
الصناعة الخفيفة
الصناعة الدوائية
صناعة الأغذية
التطبيق
ملفات البخار
مسخنات الهواء / مبادل حراري لتبريد الهواء
مبادلات حرارية ذات أنابيب زعنفة
مبردات الهواء / مبردات الزيت / مبردات الهيدروجين / مبردات المولدات
استعادة الحرارة المهدرة
مجففات
تكييف الهواء / مسخنات الهواء
مكثفات البخار
تقنية الأنابيب الحرارية
1. عدد القطع.
2. الأنبوب الأساسي: القطر، السمك، الطول، ومواصفات المادة.
3. الزعانف: مواصفات المادة، النوع (صلب أو مسنن)، الارتفاع، السمك، التباعد، طول الزعنفة والأقسام غير المزعانف. تفاصيل تحضير اللحام إذا لزم الأمر.
4. فترة التسليم المطلوبة.
