| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A179 أنبوب FIN مضمن |
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المتطلبات / حافظة خشبية خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 طن شهريا |
| مواد الأنابيب: | أ 179 | نوع الزعنفة: | المضمنة |
|---|---|---|---|
| مادة الزعانف: | آل 1060 | التطبيق: | مبادل حراري / أجزاء سخان |
| الطول العاري: | 110 ملم / 110 ملم | كمية الزعانف: | 11 ريشة / بوصة |
| سمك الزعانف: | 0.4 ملم | ارتفاع الزعنفة: | 15.8 ملم |
| إبراز: | أنبوب زعنفة مضمن ASTM A179,أنبوب زعنفة من النوع 1060 G,أنبوب زعنفة مقذوف 0.4 مم |
||

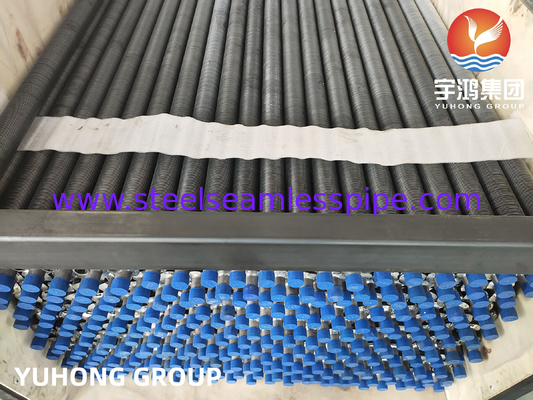

أنبوب ذو زعانف من النوع G ASTM A179 + Al 1060 صانع الفولاذ الكربوني
لمحة عامة:
أنبوب الألومنيوم المدمج المزدوج هو جزء مهم في المبادل الحراري ، وخاصة الأنابيب المزدوجة المصنوعة من الألومنيوم ، والتي هي خفيفة الوزن وسهلة التصنيع ،ويستخدم عادة في أجهزة تبادل الحرارة.
تتمثل الميزة الرئيسية لتصميم أنابيب الأجنحة المدمجة في إدخال الزعانف وتلحينه في خندق مروحي مقطوع في الأنابيب. يمكن استخدام الزعانف G في درجات حرارة أعلى وهي متينة للغاية.
الأجنحة المدمجة هي الأنسب للاستخدام في الدورة الحرارية العالية أو درجات الحرارة العالية وحيث سيتم إخضاع جانب الأجنحة لتنظيف منتظم.هذا النوع من الزعانف يأتي مع قيود رئيسية هي الحاجة إلى الحد الأدنى من سمك الجدار من 1.65 ملم لاستيعاب القذائف. ومع ذلك ، يمكن أن يتحمل زعانف النوع GG درجة حرارة تصل إلى 400 درجة مئوية ويمكن أن تتضمن زعانف الفولاذ الكربوني لتحسين الموصلات.
عملية التصنيع
على وجه التحديد ، أنبوب ذو الزعانف من النوع G هو خندق دوامة مع عرض وعمق معين يتم معالجته مسبقًا على أنبوب الصلب ، ثم يتم وضع شريط الألومنيوم على أنبوب الصلب على المعدات.أثناء عملية التلف، وبسبب قوة إضافة محددة، فإن شريط الفولاذ سيتم ضغطها بشدة في الخندق الحلزوني، وبالتالي ضمان منطقة اتصال معينة بين شريط الفولاذ والأنبوب الفولاذي.
من أجل منع الشريط الصلب من الارتداد والسقوط، يجب أن تكون الطرفين من الشريط الصلب لحام على أنبوب الصلب.يجب أن يكون هناك رد فعل ضد معين بين شريط الصلب والخندق الحلزونيإذا كان رد الفعل ضئيلًا جدًا ليشكل تدخلًا ، فمن الصعب أن تمضي عملية التجهيز بسلاسة.
وبالإضافة إلى ذلك، فإن حزام الفولاذ الملفوف سيكون دائماً لديه ارتداد معين، ونتيجة لذلك، فإن حزام الفولاذ والسطح السفلي للخروط الحلزونية لا يمكن أن يلتصق بشكل جيد.يمكن القيام بإدخال الزعانف على معدات عامة، والتكلفة ليست مرتفعة.
هناك العديد من المتغيرات التي يجب مراعاتها لتحديد وتصميم مبادل حرارة أنبوب ذو أجنحة بنجاح بما في ذلك:
المعادن المناسبة للأنابيب والصفافات
- نوع تعزيز الأنابيب الزعانف أو الأسلاك
- سمك جدران الأنابيب
- إدخال/إزالة و إزالة/إزالة الأنابيب
-تقطيع الزعانف
نوع وعدد المروحة لتوفير تدفق الهواء
A179 التركيب الكيميائي
| العنصر | A/SA 179 |
| ج | 0.06-0.18 |
| م | 0.27-063 |
| (ب) | ≤0.035 أقصى |
| S | ≤0.035 أقصى |
المواد المكافئة:
| الدرجة | ASTM A179 / ASME SA179 | |
| رقم الـ UNS | K01200 | |
| البريطاني القديم | ب.س. | CFS 320 |
| الألمانية | لا.. | 1629 / 17175 |
| الرقم | 1.0309 / 10305 | |
| بلجيكي | 629 | |
| الـ JIS اليابانية | D3563 / G3461 | |
| الفرنسية | A49-215 | |
| الإيطالية | 5462 | |
التطبيقات
صناعات النفط والكيمياء والبتروكيماويات
- معالجة الغاز الطبيعي
-صناعة الصلب: فرن عالي ونظام محول
توليد الكهرباء: تكثيف غازات العادم من توربينات البخار، وتكثيف دورة اتصال المياه التكثيف التبريد، محطات الطاقة النووية والحفرية
- تكييف الهواء ((فريون، أمونيا، بروبان) ؛
- معدات حرق النفايات
- مكبّلات التبريد للضغط، الخ
