| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | أنبوب زعنفة مدمج من النوع G من ASME SB163 Monel 400 |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |

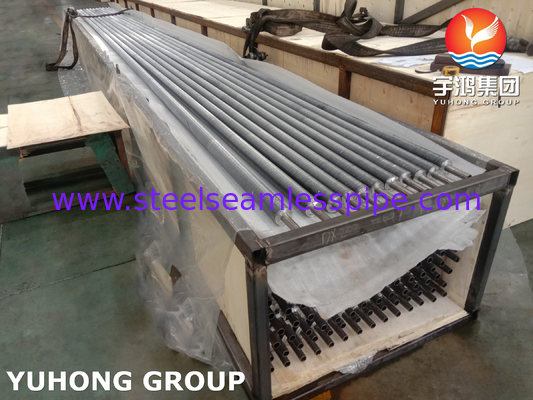

| تفاصيل التغليف: | حالة الخشب الرقائقي / حالة الحديد |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 4000 متر يوميا |
| معيار: | ASME SB163 / ASTM B163 | مواد الأنابيب: | مونيل 400/UNS رقم 04400 |
|---|---|---|---|
| النوع: | أنبوب الزعنفة | مادة الزعانف: | الألومنيوم |
| تطبيق: | المبادل الحراري، صناعة النفط والغاز، المعالجة الكيميائية، الفضاء الجوي | التعبئة: | حالة الخشب الرقائقي / حالة الحديد |
| إبراز: | أنبوب الزعانف من النوع G المدمج,أنابيب الألومنيوم ذات الزعانف 400 Monel,أنبوب الزعانف ASTM B163 |
||
ASME SB163 MONEL 400 FIN TUP | نوع G المدمج | UNS N04400
ملخص:
ASME SB163 هي مواصفات أنشأتها الجمعية الأمريكية للمهندسين الميكانيكيين لأنابيب النيكل وسبائك النيكل السلس وأنابيب التبادل الحراري. تغطي المواصفات درجات مختلفة من سبائك النيكل والنيكل ، بما في ذلك N04400 ، وهي درجة من سبيكة النيكل.

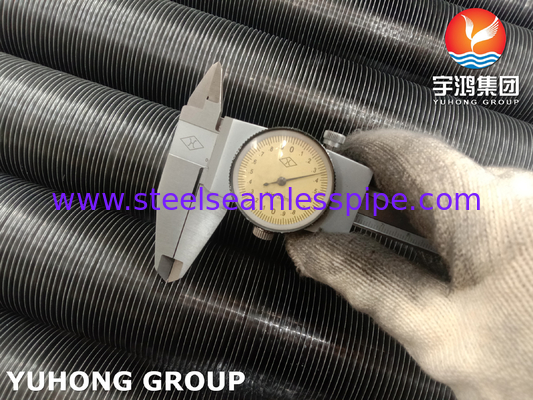

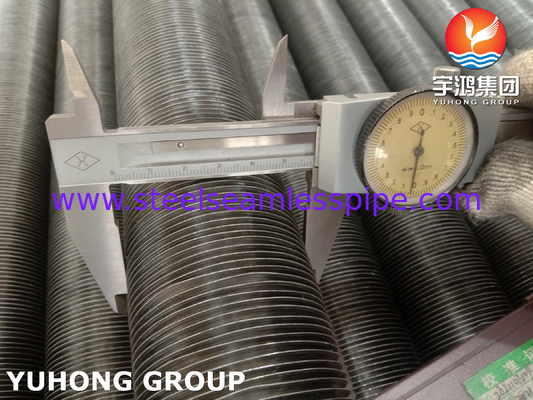

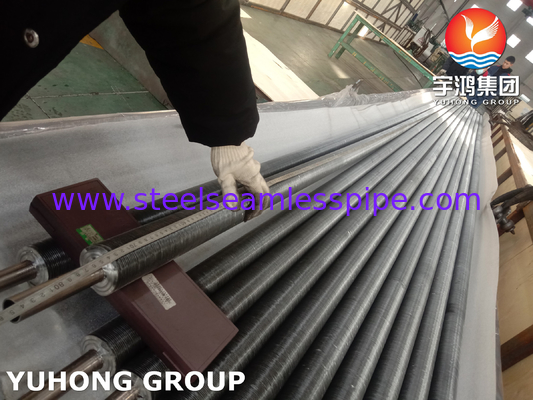

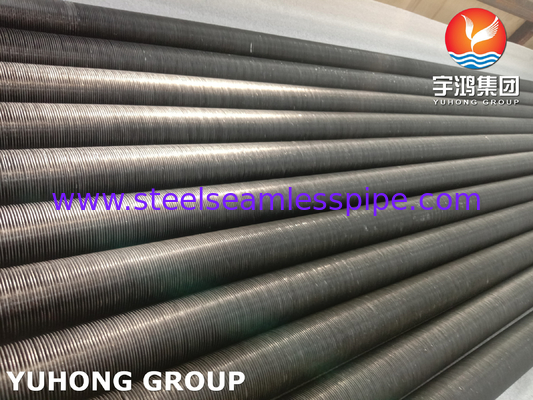

أنبوب الزعنفة من النوع G المدمج هو نوع من أنبوب المبادل الحراري الذي يحتوي على زعانف مضمنة على سطحه. عادة ما تكون هذه الزعانف مصنوعة من مادة مختلفة عن الأنبوب وزيادة مساحة السطح لنقل الحرارة ، مما يؤدي إلى تحسين كفاءة المبادل الحراري.
عند الإشارة إلى أنبوب زعنفة من نوع ASME SB163 N04400 ، فهذا يعني أنبوب مبادل حراري مصنوع من سبيكة النيكل مع زعانف من النوع G مضمن على سطحه. يستخدم هذا النوع من الأنبوب بشكل شائع في مختلف التطبيقات الصناعية ، بما في ذلك المعالجة الكيميائية وتوليد الطاقة وتكرير النفط والغاز ، حيث يكون نقل الحرارة الفعال ضروريًا.
توفر مجموعة Yuhong مجموعة متنوعة من أنبوب الزعنفة المدمج عالي الجودة. يتم تصدير منتجاتنا إلى الخارج وفازت بالإجماع من العملاء.
وصف:
| معيار | ASME SB163 |
| مادة أنبوب قاعدة | MONEL 400/UNS N04400/2.4360 |
| مادة الزعنفة | الألومنيوم |
| أنبوب قاعدة OD | 16mm إلى 63mm |
| ارتفاع الزعنفة | <17mm |
| سمك الزعنفة | ~ 0.4mm |
| ملعب الزعنفة | كطلب العميل |
| نهاية الأنبوب | نهايات واضحة ، نهايات مشطوفة |
| نهايات عارية | كطلب العميل |
| القدرة الإنتاجية | أكثر من 5000 متر في اليوم |
التركيب الكيميائي:
| درجة | ني | النحاس | Fe | MN | ج | سي | ق |
| N04400 | 63.0 دقيقة | 28.0-34.0 | 2.5 كحد أقصى | 2.0 كحد أقصى | 0.30 كحد أقصى | 0.5 كحد أقصى | 0.024 كحد أقصى |
الخصائص الميكانيكية:
| درجة | حالة | قوة الشد ، مين ، KSI (MPA) | قوة العائد ، مين ، KSI (MPA) |
استطالة في 2 في. أو 50 مم ، دقيقة (٪) |
صلابة Rockwell في نهايات الصلب |
| N04400 |
صلب توتر الإجهاد |
70 (483) 85 (586) |
28 (193) 55 (379) |
35 15 |
... B75 كحد أقصى |
طلب:
SB163 N04400 هي سبيكة تعتمد على النيكل والتي تستخدم عادة في تصنيع أنابيب الزعنفة. يشير أنبوب الزعنفة من النوع G المضمن إلى نوع من الأنبوب الزعترب حيث يتم تضمين الزعانف في جدار الأنبوب مع ملف تعريف على شكل G.
التطبيق الرئيسي لأنابيب الزعنفة SB163 N04400 المدمجة في المبادلات الحرارية. تُستخدم هذه الأنابيب في مختلف الصناعات مثل المعالجة الكيميائية وتوليد الطاقة وتكرير البترول وأنظمة HVAC.
تزيد الزعانف على الأنابيب من مساحة سطح الأنبوب ، مما يعزز نقل الحرارة بين السائل في الأنبوب والبيئة. يضمن المظهر الجانبي على شكل G النقل الفعال للحرارة ويوفر توازنًا أفضل بين نقل الحرارة وانخفاض ضغط السوائل. يوفر استخدام سبيكة SB163 N04400 في أنبوب الزعنفة مقاومة ممتازة للتآكل والأكسدة في بيئات درجة الحرارة العالية.
إذا كنت مهتمًا بمنتجات Yuhong الخاصة بنا ، فلا تتردد في الاتصال بنا أو إرسال بريد إلكتروني إلينا ، فسوف نتعامل مع استفسارك في أقرب وقت ممكن ونقدم لك أفضل دعم
