| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب زعانف صلب من الصلب الكربوني على شكل انحناء |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |

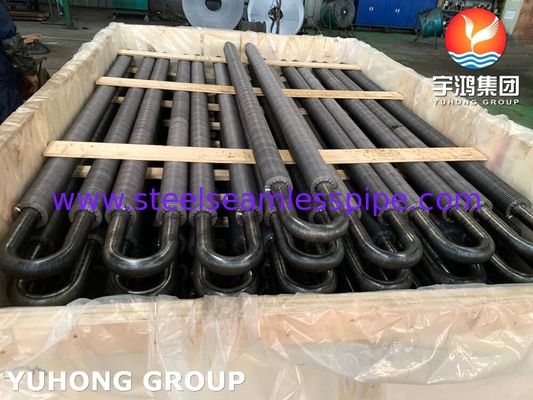

| تفاصيل التغليف: | حالة الإطار الحديد / حالة الخشب الرقائقي |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | حسب طلب العميل |
| اسم المنتج: | U Bend HFW أنبوب ذو زعانف صلبة | مادة الأنبوب:: | A106 / SA106 GR.B |
|---|---|---|---|
| مادة الزعانف: | الكربون الصلب | OD: | 20 مم إلى 219 مم |
| بالوزن: | 2 مم إلى 16 مم | يكتب: | مستقيم ، يو بيند |
| طلب: | مصانع الكيماويات والبتروكيماويات ومصانع النفط والغاز والمصافي ومحطات الطاقة ومحطات الطاقة المتجددة | ||
| إبراز: | أنبوب ذو زعانف من الصلب الكربوني Hfw,أنبوب ذو زعانف غير ملحوم,أنبوب تبريد هواء بزعنفة |
||

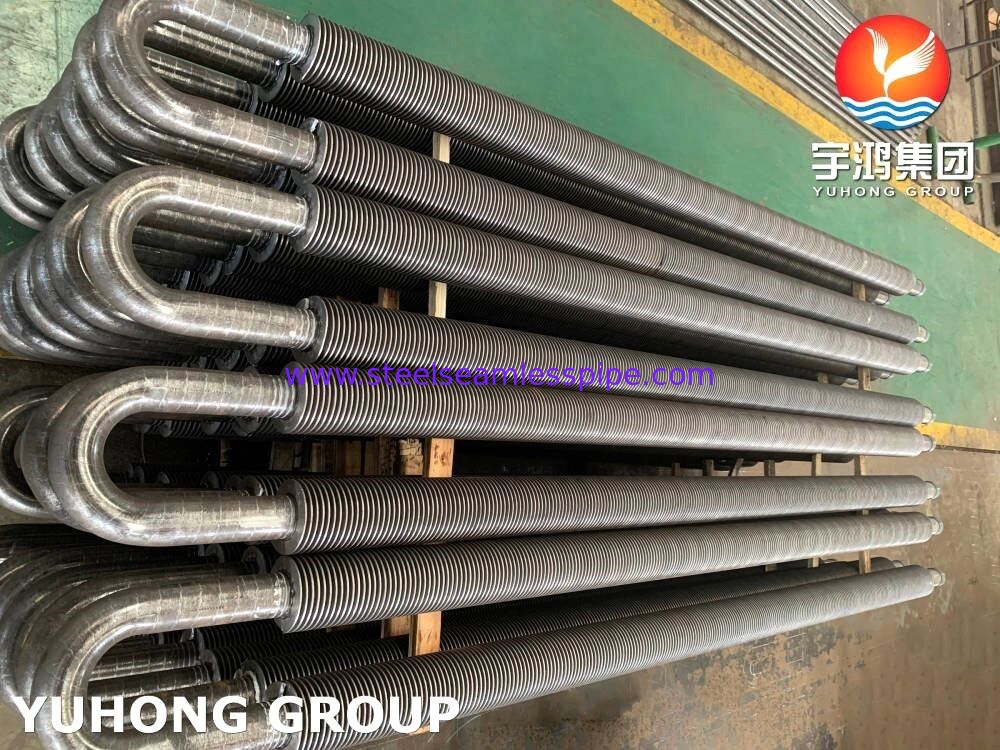

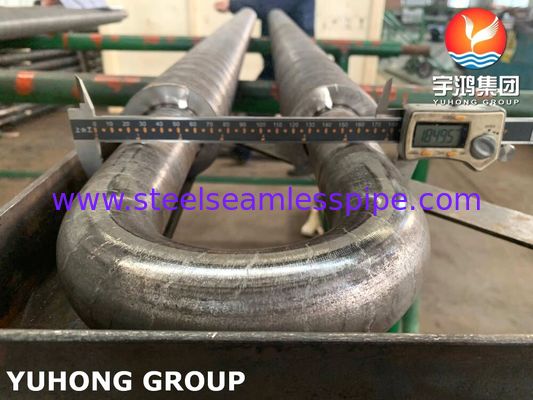

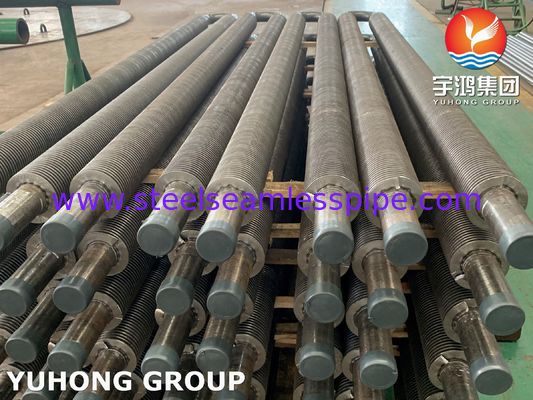

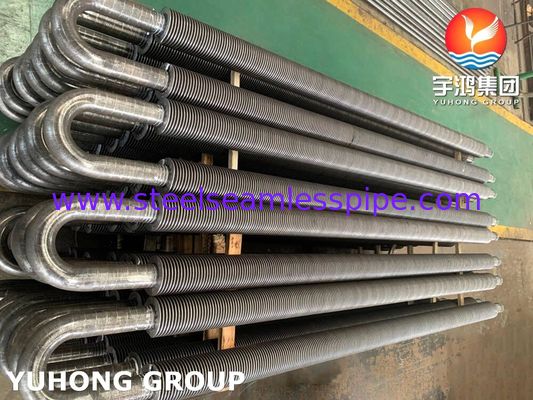

أنبوب ذو زعانف صلبة على شكل حرف U من الفولاذ الكربوني، ملحوم بالتردد العالي مع أنبوب A106 Gr.B يستخدم في الموفر للطاقة
الأنبوب ذو الزعانف الحلزونية الملحومة بالتردد العالي هو نوع من عناصر نقل الحرارة الأنبوبية عالية الكفاءة ذات الزعانف الحلزونية. يمكن أن يكون السطح الممتد (الزعانف) صلبًا أو مسننًا، وتبلغ مساحة نقل الحرارة فيه عشرات المرات أكبر من مساحة الأنبوب العاري.
لحام الأنبوب ذي الزعانف الحلزونية بالتردد العالي هو تسخين السطح الخارجي لشريط الفولاذ وأنبوب الفولاذ إلى حالة بلاستيكية أو انصهار باستخدام تأثير الجلد وتأثير التقارب للتيار عالي التردد أثناء لف شريط الفولاذ حول أنبوب الفولاذ، وإكمال اللحام تحت ضغط معين لف شريط الفولاذ. هذا اللحام عالي التردد هو في الواقع لحام طور صلب. مقارنةً بالتركيب، واللحام بالنحاس (أو الجلفنة الساخنة الشاملة) والطرق الأخرى، فهو أكثر تقدمًا من حيث جودة المنتج (معدل لحام الزعانف مرتفع، يصل إلى 95٪)، والإنتاجية والأتمتة.
ميزات الأنبوب ذي الزعانف الملحومة بالتردد العالي (HFW):
لماذا تستخدم الأنابيب ذات الزعانف؟
عملية التصنيع
يتم لف الزعانف الفولاذية بشكل حلزوني ولحامها بشكل مستمر على أنبوب الفولاذ عن طريق لحام مقاومة التردد العالي (HFERW). يتم إدخال تيار عالي التردد في قطعة العمل، ويتم صهر سطح التلامس للحام أو شبه صهره بواسطة حرارة المقاومة، ثم يتم تطبيق ضغط مناسب على سطح التلامس للحام لإكمال لحام الأنبوب ذي الزعانف. ينتج عن ذلك أنبوب ذو زعانف موحد ونظيف ومستمر بدون مواد لحام إضافية لدمج تدفق حراري فعال جدًا ومقاومة للتآكل.
يعد الأنبوب ذو الزعانف الحلزونية الملحومة بالتردد العالي أحد الأنابيب ذات الزعانف الحلزونية المستخدمة على نطاق واسع، ويستخدم على نطاق واسع في توليد الطاقة، والمعادن، واستعادة الحرارة المهدرة في صناعة الأسمنت والبتروكيماويات.
التركيب الكيميائي لـ A106 Gr.B
|
العنصر |
ASTM A106 Gr. B |
|
C |
0.30 |
|
Mn |
0.29-1.06 |
|
P |
0.04 |
|
S |
0.04 |
|
Cu |
0.40 |
|
Ni |
0.40 |
|
Cr |
0.4 |
|
Mo |
0.15 |
|
V |
0.08 |
الخصائص الميكانيكية والفيزيائية لـ A106 Gr.B
|
العنصر |
ASTM A106 Carbon Steel Gr. B |
|
قوة الشد |
60,000 (415) ميجا باسكال |
|
قوة الخضوع (إزاحة 0.2٪) |
35,000 (240) |
تطبيقات الأنابيب ذات الزعانف الصلبة على شكل حرف U من الفولاذ الكربوني
الغلايات ومحطات الطاقة: الموفرات، مسخنات الهواء، استعادة الحرارة المهدرة.
البتروكيماويات وتكرير النفط: المبادلات الحرارية، المبردات، المسخنات للنفط الخام وسوائل العمليات.
التدفئة الصناعية وتكييف الهواء: ملفات تسخين المياه الساخنة/البخار، أنظمة التجفيف.
المعادن والأسمنت: وحدات استعادة الحرارة المهدرة من غاز المداخن.
البحرية: مبردات مياه سترة المحرك، مبردات الزيت.
