شركة Yuhong Holding Group Co، LTD
مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUHONG |
إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
رقم الموديل: | A312 TP304 WOULD KL TYPE FIN TUBE (من نوع أنبوب الزعانف) |
الحد الأدنى لكمية: | حاسب شخصي 1 |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية / حالة التعبئة من الحديد |
وقت التسليم: | حسب الكمية |
شروط الدفع: | T / T ، L / C في الأفق |
القدرة على العرض: | 10000pcs شهريا |
الصف المادي: | TP304، SUS 304، 1.4301 | معيار: | ASTM A312 / ASME SA312 |
---|---|---|---|
مادة الزعانف: | الألومنيوم 1060 أو غيرها من مواد الألومنيوم | طول غير محدود: | حسب طلب العميل |
شهادة: | ABS ، GL ، DNV ، NK ، PED ، AD2000 ، GOST9941-81 ، CCS ، ISO 9001-2008 | تفتيش الطرف الثالث: | BV / SGS / ASP / INTERTECK إلخ. |
تسليط الضوء: | أنبوب الزعانف من النوع المخرش,أنبوب الزعانف الألومنيوم 1060,أنبوب الزعانف المبثوق من الفولاذ المقاوم للصدأ |

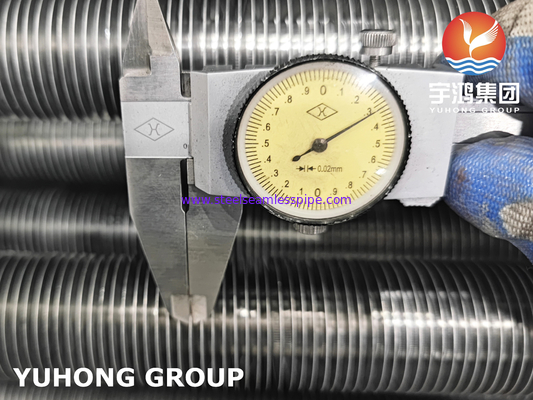

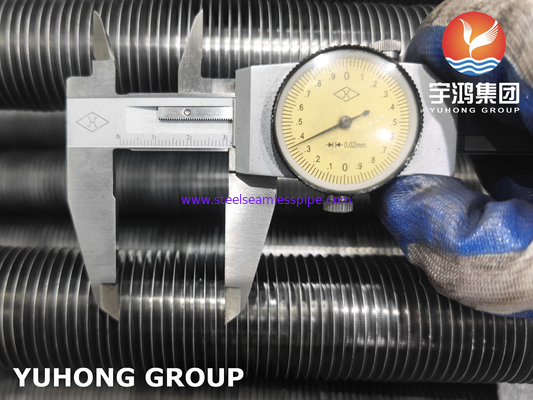

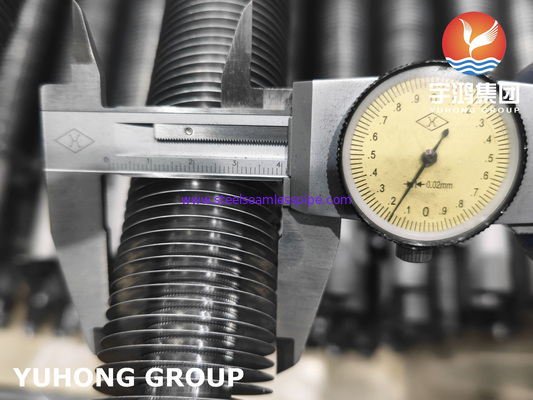

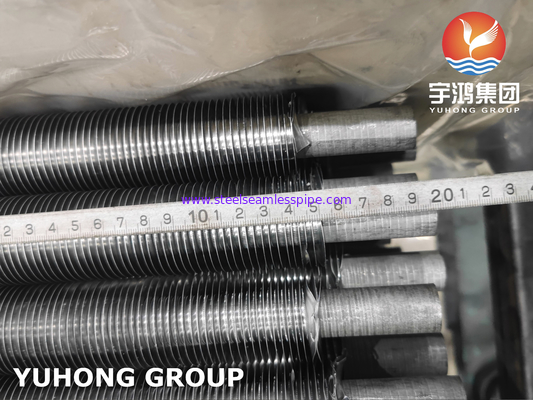

ما هو KL Fin Tube؟
أنابيب "KL" Fin Tubes تسمى أيضًا أنابيب الزعانف الملتوية. يتم لف الزعانف حول الأنابيب ويتم لف القدم في السطح الخارجي للأنابيب الملتوية مسبقًا وتثبيتها في كل طرف.يتم تصنيع الزعانف من شريط من المعدن الذي يتم معالجته في القدم الشكل L التي يتم التحكم فيها بدقة، تشبه الزعانف من النوع L ، ثم يتم لفها إلى مسطح مما يجعلها تتدحرج. يتم تشنج سطح الأنبوب بواسطة أداة دوارة ،ثم يتم تثبيت قدم الزعانف في الأنبوب الأساسي مما يوفر رابطة ضيقة تحسن نقل الحرارة.
أوبيس المزروعة المزروعة هي متطابقة تمامًا مع زعانف Wirap-On وتنتج مع مزيج من Wrap-oOn و Embedded.يتم تصنيع الزعانف من الشريط الذي تم تحديده مسبقًا إلى شكل L يتم التحكم فيه بدقة مشابه لنوع Lثم يتم لفها بالدوامة تحت الضغط على الأنبوب. يتم لف الزعانف حول الأنبوب. يتم تجميل القاعدة بواسطة أداة دوارة.ثم يتم إدخال قدم الزعانف في الأنبوب الأساسي، والتي توفر رابطة ضيقة مع زيادة الأداء الحراري. توفير شريط الزعانف الصحيح يستخدم قدم من زعانف واحد buttsup ضد الزعانف التالي وليس هناك فجوة بين الخيوط.هذا يعطي بعض حماية التآكل للأنبوبيتم تثبيت الزعانف في كل طرف لمنع الانفصال على غرار الزعانف L.
ما هي ميزة أنبوب الفولاذ والألومنيوم؟
أنبوب الفولاذ والألومنيوم ذو الزعانف لديه الخصائص الأساسية للجمع الضيق ، المقاومة الحرارية المنخفضة ، وظيفة نقل الحرارة الجيدة ، القوة العالية ، خسارة تدفق صغيرة ،عدم التشوه في ظروف البرد والحرارة لفترة طويلة، ومقاومة قوية للتآكل، مما يحسن كفاءة نقل الحرارة من المبرد الكلي.
يمتلك الأنبوب ذو الزعانف الفولاذية والألومنيوم مزايا السطح الناعم ، لا يوجد حفرة أو تجاعيد ، وتنظيف سهل ، لا يوجد غبار أو قشرة ، ويمكن أن يحافظ على أداء نقل حرارة جيد لفترة طويلة.القدرة على تحمل الضغط من أنبوب الصلب والألومنيوم المزدوج يمكن أن تصل إلى 0.8Mpa ، والتي لا يمكن أن تتحمل من قبل مشع الغاز. درجة حرارة الوسط في الأنابيب يمكن أن تصل إلى 130 درجة. هو اختيار جهاز إبعاد الحرارة في المناطق الكبيرة.عمرها يصل إلى 20 سنة، وأكثر أماناً وموثوقية في الاستخدام.
مزايا أنبوب فين:
عادةً ما يكون المبادلة الأنبوبية ذات الأجنحة أنبوبات ذات أجنحة مربوطة بالخارج.سيكون هناك بعض السائل يتدفق من داخل الأنابيب والهواء أو بعض الغازات الأخرى تتدفق خارج الأنابيب، حيث أن مساحة سطح نقل الحرارة الإضافية بسبب الأنبوب ذو الزعانف تزيد من معدل نقل الحرارة.السناجير عادة ما تكون سناجير شعاعية ويكونون إما دائرية أو مربعة في الشكل.
من خلال عدم استخدام أنبوب ذو أجنحة، فإن مساحة السطح الخارجي ليست أكبر بكثير من مساحة السطح الداخلي.سيقوم السائل ذو نسبة نقل الحرارة الأقل بإملاء معدل نقل الحرارة الإجماليعندما يكون معامل نقل الحرارة للسائل داخل الأنبوب أكبر عدة مرات من معامل نقل الحرارة للسائل خارج الأنبوب،يمكن تحسين معدل نقل الحرارة بشكل كبير عن طريق زيادة مساحة السطح الخارجي للأنبوب.
من خلال وجود أنبوب ذو أجنحة في مكانه ، يزيد من معدل نقل الحرارة الإجمالي. أنابيب ذو أجنحة تزيد من مساحة السطح الخارجي.هذا يقلل من العدد الإجمالي للأنابيب المطلوبة لتطبيق معين مما يقلل أيضًا من حجم المعدات الإجمالي ويمكن أن يقلل على المدى الطويل من تكلفة المشروع.
التركيب الكيميائي لـ SS304
العنصر | % حالياً |
---|---|
الكربون (ج) | 0.07 |
الكروم (Cr) | 17.50 - 19.50 |
المانغنيز (Mn) | 2.00 |
السيليكون (Si) | 1.00 |
الفوسفور (P) | 0.045 |
كبريت (S) | 0.015ب) |
النيكل (ني) | 8.00 - 10.50 |
النيتروجين (N) | 0.10 |
الحديد (Fe) | الرصيد |
الخصائص الميكانيكية لـ SS304
الممتلكات | القيمة |
---|---|
قوة شاملة | 210 مبا |
الإجهاد الدليل | 210 دقيقة MPa |
قوة الشد | 520 - 720 مبا |
الطول | 45 دقيقة % |
الخصائص الفيزيائية لـ SS304
الممتلكات | القيمة |
---|---|
الكثافة | 8،000 كجم/م3 |
نقطة الذوبان | 1450 درجة مئوية |
التوسع الحراري | 17.2 × 10-6 /K |
نموذج المرونة | 193 جي بي إيه |
التوصيل الحراري | 16.2W/m.K |
المقاومة الكهربائية | 0.072 × 10-6 Ω.m |
التطبيقات:
