شركة Yuhong Holding Group Co، LTD
مكان المنشأ: | الصين |
اسم العلامة التجارية: | Yuhong |
إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
رقم الموديل: | نوع مونيل 400 جي |
الحد الأدنى لكمية: | 10 قطع |
---|---|
الأسعار: | Negotiable |

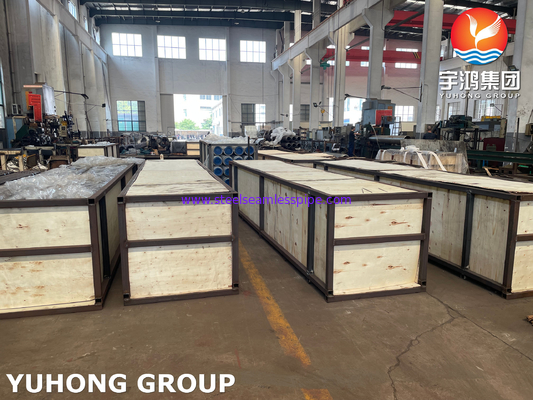

تفاصيل التغليف: | المتطلبات / حافظة خشبية خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
وقت التسليم: | 15-35 يومًا |
شروط الدفع: | L / C ، T / T |
مادة: | مونيل 400 | نوع الزعنفة: | نوع G |
---|---|---|---|
NDT: | HT / ECT | طلب: | مبادل حراري |
تسليط الضوء: | أنبوب زعنفة من سبائك النيكل والصلب,أنبوب بزعانف سخان مونيل 400,أنبوب فولاذي من سبائك النيكل نوع G |
تُستخدم الأنابيب ذات الزعانف في التطبيقات التي تنطوي على نقل الحرارة من سائل ساخن إلى سائل أكثر برودة عبر جدار الأنبوب.يعتمد المعدل الذي يمكن أن يحدث به انتقال الحرارة هذا على ثلاثة عوامل: (1) فرق درجة الحرارة بين الموائع ؛(2) معامل انتقال الحرارة بين كل من السوائل وجدار الأنبوب ؛و (3) مساحة السطح التي يتعرض لها كل سائل.في حالة الأنابيب العارية (غير المملوءة) ، حيث لا تكون مساحة السطح الخارجية أكبر بكثير من مساحة السطح الداخلية ، فإن المائع الذي يحتوي على أقل معامل نقل حرارة سيحدد معدل نقل الحرارة الإجمالي.

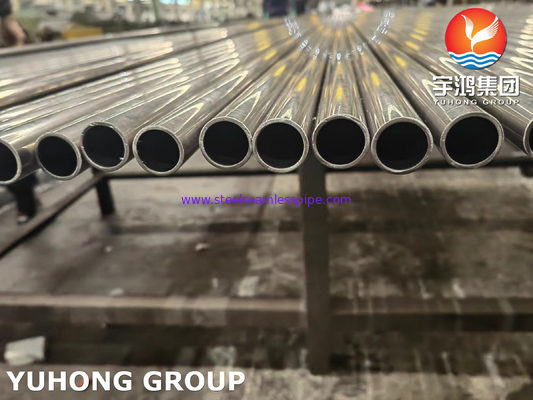

SB 163 N04400 أنابيب ASME SB 163 UNS N04400 القائمة على النيكل معروفة بمقاومتها لمياه البحر والبخار في درجات الحرارة المرتفعة.
ميزات الأنبوب ذو الزعانف من النوع G:

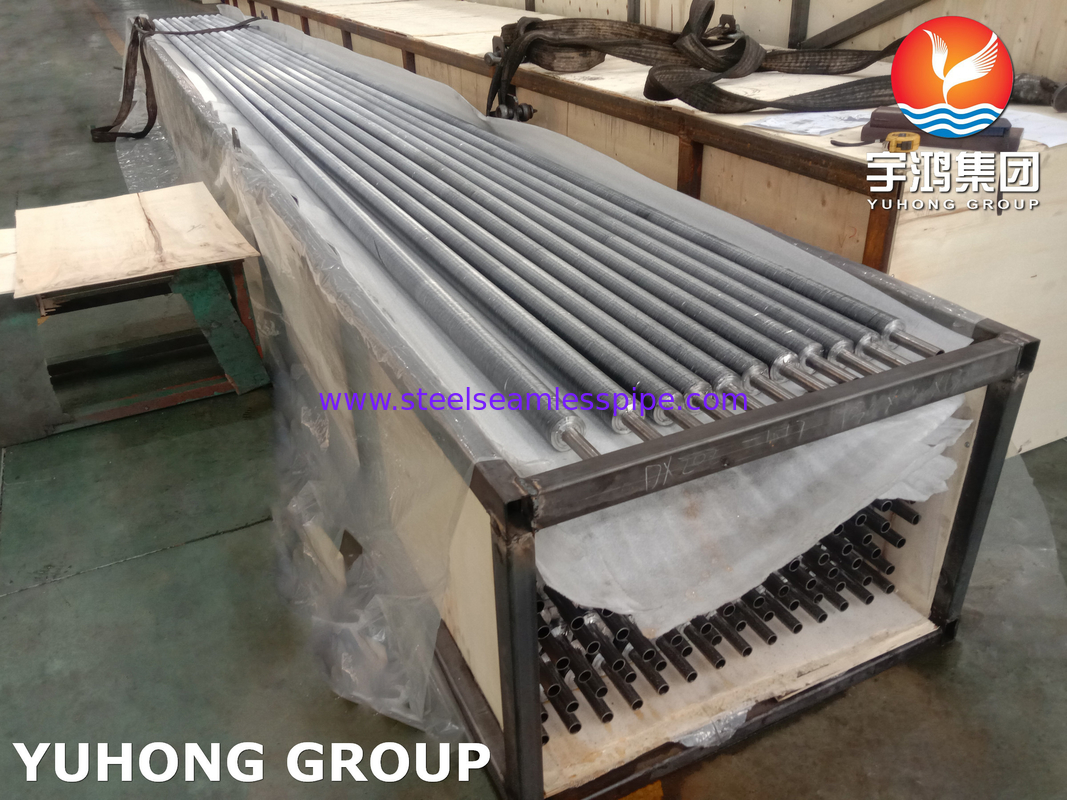

في الأنابيب ذات الزعانف من النوع G ، يتم تحضير الزعانف عن طريق دمج الشريط المعدني في الأخدود.يتم تشكيل الأخير على أنبوب القاعدة.عند وضع الزعنفة عليها ، تتم عملية الملء الخلفي - مما يؤدي إلى ارتباط قوي بالزعانف بأنابيب القاعدة.ومن ثم ، ظهر اسم G-Fin Tubes.يتم تنفيذ العمليات الثلاث المذكورة أعلاه في وقت واحد.من المتوقع أن يكون الحد الأقصى لانتقال الحرارة من أنابيب g-fin لأن الزعانف متصلة بقوة بالأنبوب الأساسي.
عادةً ما تعمل الأنابيب ذات الزعانف من النوع G في درجات حرارة عالية (حوالي 400 درجة مئوية).تتميز هذه الزعانف المصنوعة من النحاس أو الكربون أو الألومنيوم بمقاومة أقل نسبيًا للتآكل الجوي.من ناحية أخرى ، المقاومة الميكانيكية مقبولة.غير القابل للصدأتُستخدم أيضًا مواد الزعانف المصنوعة من الصلب والكربون ، ولكن من الضروري إجراء معالجة خاصة وأدوات لشرائط الزعانف الفولاذية.تستخدم مبردات الهواء ، المشعات ، إلخ أنابيب g-fin.
قطر الأنبوب: 20 مم من الحد الأدنى إلى 219 مم كحد أقصى.
سماكة الأنبوب: بحد أدنى 2 مم حتى 16 مم
مادة الأنبوب: الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك الصلب ، فولاذ كورتن ، فولاذ مزدوج ، فولاذ مزدوج فائق ، Inconel ، ارتفاع كروم عالي النيكل و Incolloy ، مواد CK 20 وبعض المواد الأخرى.
عدد القطع
الأنبوب الأساسي: القطر والسماكة والطول ومواصفات المواد.
الزعانف: مواصفات المادة ونوعها (صلب أو مسنن) والارتفاع والسمك والتباعد والطول الزعانف والأقسام غير المشيدة.تفاصيل تحضير اللحام إذا لزم الأمر.
فترة التسليم المطلوبة.
مونيل ينتمي إلى مجموعة من سبائك النيكل.يتم إنتاجه بتركيزات عالية من النحاس والكروم في تركيبتهما الكيميائية.تم تصميم هذه الأنابيب لتكفي في البيئات الناتجة عن الإجهاد الناتج عن التآكل.لا ينفصلون أو يتشوهون بسهولة تحت أي درجات حرارة.ال SB 163 N04400تم تصميم الصف بقوة فائقة وخصائص ميكانيكية ممتازة.لديهم قوة شد لا تقل عن 550 ميجا باسكال وأقل مقاومة للخضوع تبلغ 240 ميجا باسكال.يمكن إطالة المنتجات من هذه الدرجة بسهولة بنسبة 40٪.
مونيل 400عبارة عن سبيكة من النيكل والنحاس (حوالي 67٪ نيكل - 23٪ نحاس) مقاومة لمياه البحر والبخار في درجات الحرارة المرتفعة بالإضافة إلى المحاليل الملحية والكاوية.سبيكة 400 عبارة عن سبيكة ذات محلول صلب لا يمكن تقويتها إلا عن طريق العمل على البارد.تتميز سبائك النيكل هذه بخصائص مثل مقاومة التآكل الجيدة وقابلية اللحام الجيدة والقوة العالية.أدى معدل التآكل المنخفض في المياه المالحة أو مياه البحر المتدفقة بسرعة إلى جانب المقاومة الممتازة للتشقق الناتج عن الإجهاد والتآكل في معظم المياه العذبة ، ومقاومتها لمجموعة متنوعة من الظروف المسببة للتآكل إلى استخدامها على نطاق واسع في التطبيقات البحرية وغيرها من حلول الكلوريد غير المؤكسدة.
درجة | ج | مينيسوتا | سي | س | النحاس | الحديد | ني | سجل تجاري |
مونيل 400 | 0.30 كحد أقصى | 2.00 كحد أقصى | 0.50 كحد أقصى | 0.24 كحد أقصى | 28.0 - 34.0 | 2.50 كحد أقصى | 63.00 دقيقة | - |
عنصر | كثافة | نقطة الانصهار | قوة الشد | قوة العائد (0.2٪ تعويض) | استطالة |
مونيل 400 | 8.8 جم / سم 3 | 1350 درجة مئوية (2460 درجة فهرنهايت) | بسي - 80000 ، ميجا باسكال - 550 | بسي - 35000 ، ميجا باسكال - 240 | 40٪ |
ملكيات | قياس | إمبراطوري |
---|---|---|
كثافة | 8.8 جم / سم 3 | 0.318 رطل / بوصة 3 |
أنبوب OD |
سمك جدار الأنبوب (بوصة) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
ضغط العمل (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. مصانع المطاط
2. محطات توليد الكهرباء
3. الصناعات البترولية
4. الصناعات الكيماوية
1. الهندسة البحرية.
2. معدات المعالجة الكيميائية والهيدروكربونية.
3. خزانات البنزين والمياه العذبة.
4. اللقطات البترولية الخام.
5. سخانات إزالة التهوية.
6. سخانات مياه تغذية الغلايات والمبادلات الحرارية الأخرى.
7. الصمامات والمضخات والأعمدة والتركيبات والمثبتات.
8. المبادلات الحرارية الصناعية.
9. المذيبات المكلورة.
10. أبراج تقطير الزيت الخام.
