شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SB163 Monel 400 / UNS N04400 |
| الحد الأدنى لكمية: | 100 كجم |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب ذو زعانف من النوع G | معيار الأنبوب: | ASTM B163 ، ASME SB163 |
|---|---|---|---|
| مادة الأنبوب: | Monel 400 (UNS N04400) | يكتب: | نوع G مضمن |
| أنبوب OD: | 20 مم إلى 219 مم OD كحد أقصى. | سماكة الأنبوب: | 2 مم إلى 16 مم |
| طول الانبوب: | يمكن تخصيصها | مادة الزعانف: | الألومنيوم، |
| سمك الزعانف: | 0.8 مم إلى 4 مم | ارتفاع الزعنفة: | 0.25 بوصة (6.35 ملم) إلى 1.5 بوصة (38 ملم) |
| كثافة الزعانف: | التخصيص ، FPI / زعانف لكل بوصة | ||
| تسليط الضوء: | ASME SB163 Monel 400 أنبوب سبيكة نيكل نوع G أنبوب مدمج بزعانف | ||

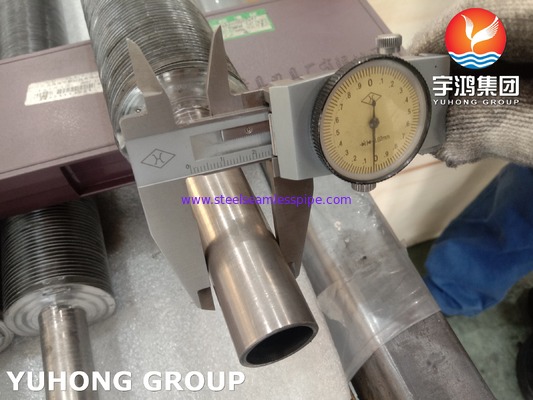

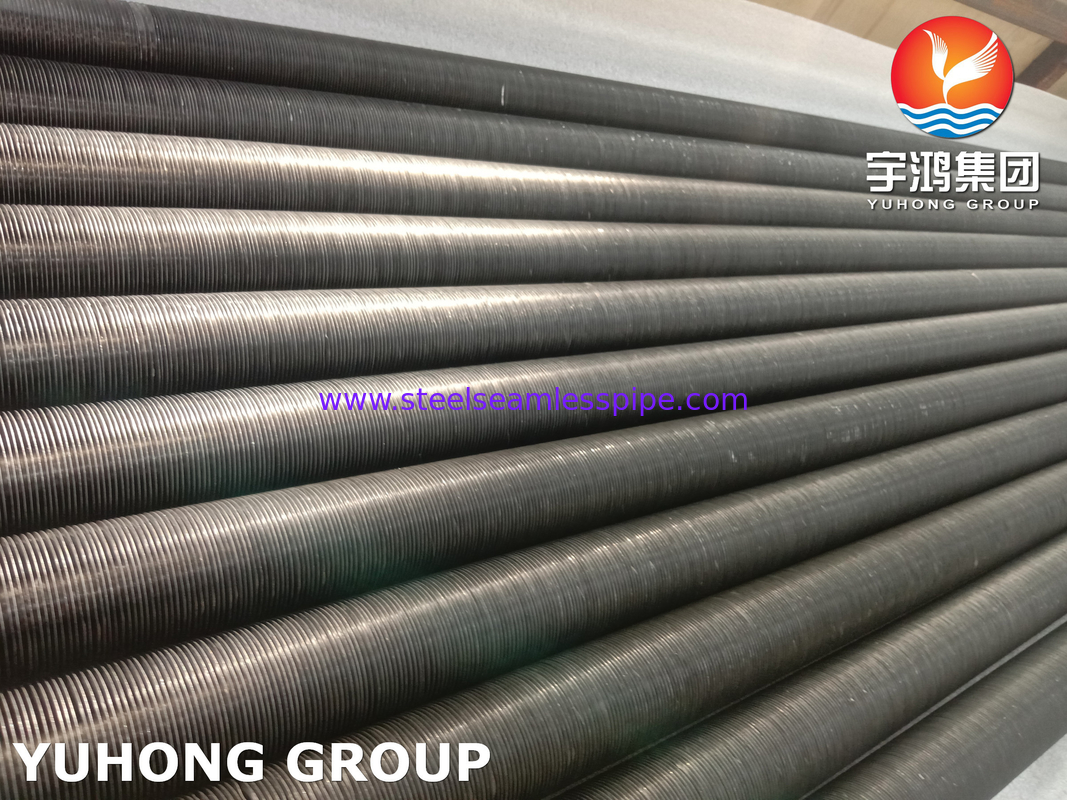

أنبوب زعنفة مضمن من النوع G ASME SB163 Monel 400 أنبوب مكشوف من سبائك النيكل مع زعنفة من الألومنيوم
أنبوب الزعنفة المدمج من النوع G هو نوع من الأنابيب ذات الزعانف المحيطية حيث يتم دمج الزعنفة ميكانيكيًا في أخدود يتم حرثه في الأنبوب ويتم تثبيته في مكانه بواسطة لفات تجبر الأخدود على الإغلاق بإحكام حول قاعدة الزعنفة.يمكننا توفير أنابيب G-Fin في التركيبات التالية من أنبوب القاعدة ومواد الزعانف:
مادة الأنبوب الأساسي:الكربون الصلب وسبائك الصلب والفولاذ الخفيف والفولاذ المقاوم للصدأ والأنابيب المصنعة بواسطة ERW أو عملية غير ملحومة
مادة الزعنفة:الألومنيوم والنحاس
ما هو أنبوب G-Fin أو أنبوب الزعانف المدمج؟
أنبوب الزعنفة المدمج أو أنبوب الزعنفة G هو أنبوب ذو زعنفة سطحية ممتدة حيث يتم تطبيق الزعانف خارجيًا على أنابيب القاعدة.يتم تشكيل أخدود بشكل مستمر على الأنبوب الأساسي ويتم إدخال حافة الزعنفة في الأخدود.بعد إدخال الزعنفة في الأخدود ، يتم استخدام مجموعة من البكرات لإعادة ملء الأخدود ، ثم يتم تثبيت الزعنفة بإحكام في أنبوب القاعدة.
ميزات الأنبوب ذو الزعانف من النوع G:
1. تصميم مضغوط
2. عالية الأداء
3. سهل التركيب
4. مساحة أقل المطلوبة
5. أقل من الكابلات
6. سطح محسن
7. أفضل التقنيات المستخدمة
8. متوسط الحماية من التآكل
9. استهلاك أقل للطاقة
10. زيادة الموثوقية
11. صيانة منخفضة
12. مقاومة ميكانيكية عالية
مونيل 400عبارة عن سبيكة من النيكل والنحاس (حوالي 67٪ نيكل - 23٪ نحاس) مقاومة لمياه البحر والبخار في درجات الحرارة المرتفعة بالإضافة إلى المحاليل الملحية والكاوية.سبيكة 400 عبارة عن سبيكة ذات محلول صلب لا يمكن تقويتها إلا عن طريق العمل على البارد.تتميز سبائك النيكل هذه بخصائص مثل مقاومة التآكل الجيدة وقابلية اللحام الجيدة والقوة العالية.أدى معدل التآكل المنخفض في المياه المالحة أو مياه البحر المتدفقة بسرعة إلى جانب المقاومة الممتازة للتشقق الناتج عن الإجهاد والتآكل في معظم المياه العذبة ، ومقاومتها لمجموعة متنوعة من الظروف المسببة للتآكل إلى استخدامها على نطاق واسع في التطبيقات البحرية وغيرها من حلول الكلوريد غير المؤكسدة.
سبائك نيكل نوع ASME SB163 UNS N04400 / Monel 400التركيب الكيميائي للأنبوب
| درجة | ج | مينيسوتا | سي | س | النحاس | الحديد | ني | سجل تجاري |
| مونيل 400 | 0.30 كحد أقصى | 2.00 كحد أقصى | 0.50 كحد أقصى | 0.24 كحد أقصى | 28.0 - 34.0 | 2.50 كحد أقصى | 63.00 دقيقة | - |
سبائك نيكل نوع ASME SB163 UNS N04400 / Monel 400أنبوبالخصائص الميكانيكية
| عنصر | كثافة | نقطة الانصهار | قوة الشد | قوة العائد (0.2٪ تعويض) | استطالة |
| مونيل 400 | 8.8 جم / سم 3 | 1350 درجة مئوية (2460 درجة فهرنهايت) | بسي - 80000 ، ميجا باسكال - 550 | بسي - 35000 ، ميجا باسكال - 240 | 40٪ |
سبائك نيكل نوع ASME SB163 UNS N04400 / Monel 400أنبوبالخصائص الفيزيائية
| ملكيات | قياس | إمبراطوري |
|---|---|---|
| كثافة | 8.8 جم / سم 3 | 0.318 رطل / بوصة 3 |
سبائك نيكل نوع ASME SB163 UNS N04400 / Monel 400تقييم ضغط الأنبوب
|
أنبوب OD |
سماكة جدار الأنبوب (بوصة) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| ضغط العمل (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
التطبيقات
1. الهندسة البحرية.
2. معدات المعالجة الكيميائية والهيدروكربونية.
3. خزانات البنزين والمياه العذبة.
4. اللقطات البترولية الخام.
5. سخانات إزالة التهوية.
6. سخانات مياه تغذية الغلايات والمبادلات الحرارية الأخرى.
7. الصمامات والمضخات والأعمدة والتركيبات والمثبتات.
8. المبادلات الحرارية الصناعية.
9. المذيبات المكلورة.
10. أبراج تقطير الزيت الخام.
11. مصانع المطاط
12. محطات توليد الكهرباء
13. الصناعات البترولية
14. الصناعات الكيماوية
بالنسبة للتطبيقات التي تتضمن نقل الحرارة من سائل ساخن إلى سائل أكثر برودة من خلال جدار الأنبوب ، يتم استخدام أنابيب الزعانف.عادة ، بالنسبة للمبادل الحراري للهواء ، حيث يكون أحد السوائل هو الهواء أو بعض الغازات الأخرى ، سيكون معامل نقل الحرارة من جانب الهواء أقل بكثير ، لذا فإن مساحة سطح نقل الحرارة الإضافية أو مبادل أنبوب الزعنفة مفيد للغاية.غالبًا ما يكون التدفق العام للنمط لمبادل الأنبوب ذو الزعانف عبارة عن تدفق متقاطع ، ومع ذلك ، يمكن أيضًا أن يكون تدفقًا متوازيًا أو تدفقًا معاكسًا.
تستخدم الزعانف لزيادة مساحة السطح الفعالة لأنابيب المبادل الحراري.علاوة على ذلك ، يتم استخدام الأنابيب ذات الزعانف عندما يكون معامل نقل الحرارة على السطح الخارجي للأنابيب أقل بشكل ملحوظ من ذلك الموجود في الداخل.بعبارة أخرى ، تنتقل الحرارة من سائل إلى غاز ، ومن بخار إلى غاز ، مثل مبادل حرارة بخاري إلى هواء ، ومن سائل حراري إلى مبادل حراري للهواء.
ميزات الأنبوب ذو الزعانف من النوع G
1. تصميم مضغوط
2. عالية الأداء
3. سهل التركيب
4. مساحة أقل المطلوبة
5. أقل من الكابلات
6. سطح محسن
7. أفضل التقنيات المستخدمة
8. متوسط الحماية من التآكل
9. استهلاك أقل للطاقة
10. زيادة الموثوقية
11. صيانة منخفضة
12. مقاومة ميكانيكية عالية
الصناعات التي تستخدم فيها الأنابيب ذات الزعانف من النوع G
1. مصانع المطاط
2. محطات توليد الكهرباء
3. الصناعات البترولية
4. الصناعات الكيماوية
تطبيقات أخرى
1. الهندسة البحرية.
2. معدات المعالجة الكيميائية والهيدروكربونية.
3. خزانات البنزين والمياه العذبة.
4. اللقطات البترولية الخام.
5. سخانات إزالة التهوية.
6. سخانات مياه تغذية الغلايات والمبادلات الحرارية الأخرى.
7. الصمامات والمضخات والأعمدة والتركيبات والمثبتات.
8. المبادلات الحرارية الصناعية.
9. المذيبات المكلورة.
10. أبراج تقطير الزيت الخام.
