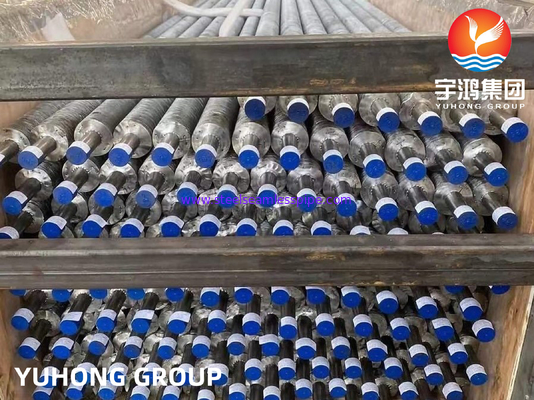

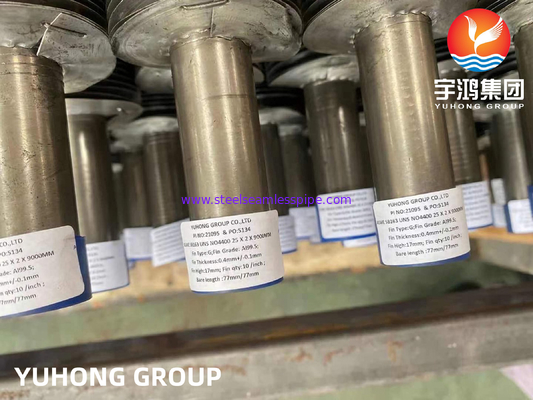

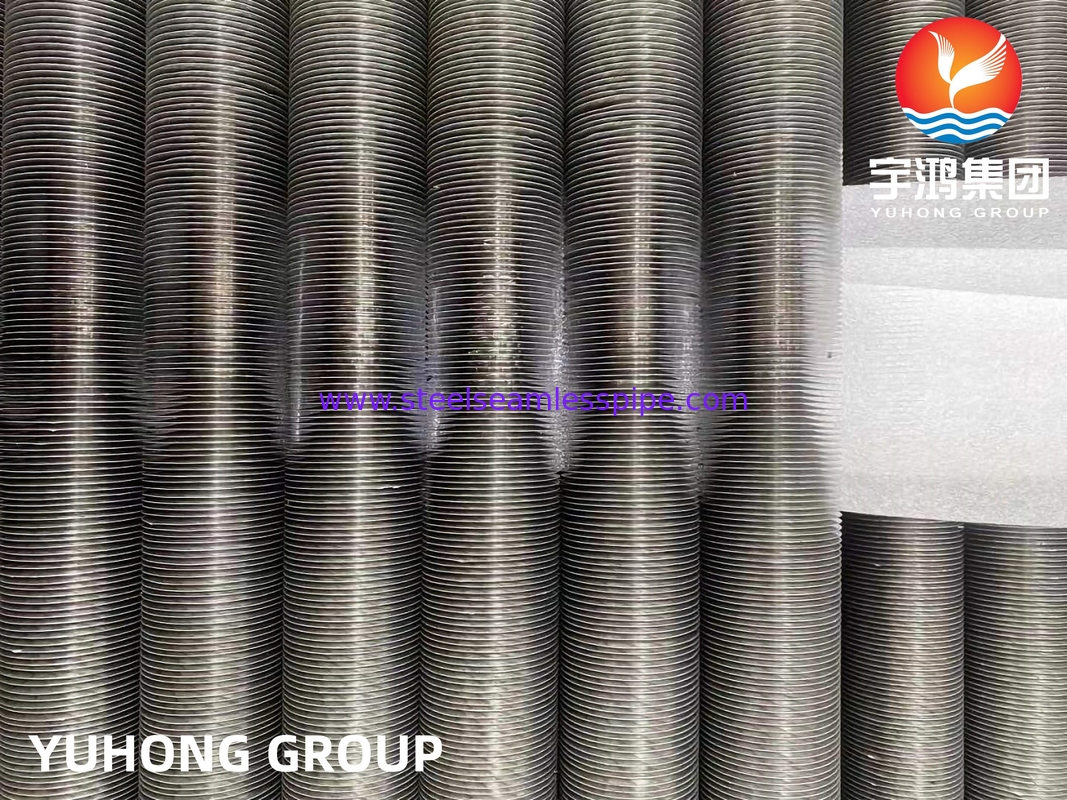

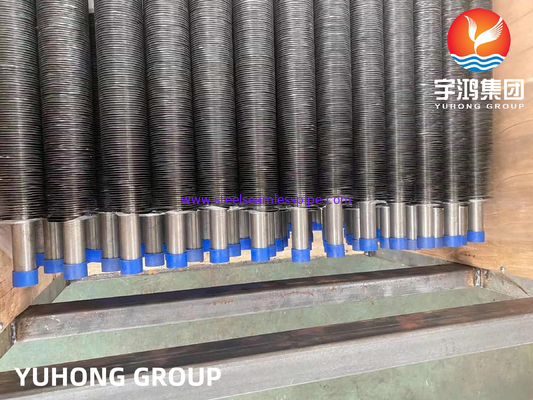

الـ ASME SB163القاعدة رقم 04400 أنبوب من نوع Monel 400 G المزدوج لتطبيق مبادلة الحرارة
الأنابيب ذات الأجنحة من النوع G هي نوع من مكونات المبادل الحراري المستخدمة عادة في الصناعات حيث نقل الحرارة أمر حاسم.هذه الأنابيب لديها تصميم خاص للصفاف الذي يعزز كفاءتها في نقل الحرارة بين اثنين من الوسط. تحسن الزعانف مساحة سطح الأنابيب ، وبالتالي زيادة معدل نقل الحرارة. غالبا ما تستخدم الأنابيب ذات الزعانف ، بما في ذلك الزعانف من النوع G ، في الغلايات وأنظمة تكييف الهواء ومبادلات الحرارة ،وتطبيقات صناعية أخرى تتطلب نقل حرارة فعاليحتوي تصميم الزعانف من النوع G عادةً على شكل موج ، مما يساعد في زيادة مساحة السطح لتحسين كفاءة نقل الحرارة.
عن أنبوب مونيل 400
ينتمي مونيل إلى مجموعة سبائك النيكل. يتم إنتاجه بتركيزات عالية من النحاس والكروم في تكوينهم الكيميائي.هذه الأنابيب مصممة بما فيه الكفاية في البيئات التي تسبب التآكللا ينفصلون بسهولة أو يتشوهون تحت أي درجات حرارة. SB 163 N04400تم تصميم الصف مع قوة متفوقة وخصائص ميكانيكية ممتازة. لديهم أقصى قوة سحب من 550Mpa وأقل قوة إنتاج من 240Mpa.المنتجات من هذه الصفحة يمكن بسهولة إطالة بنسبة 40٪.
مونيل 400هو سبيكة من النيكل والنحاس (حوالي 67 ٪ من الني ٪ 23٪ من الني) المقاومة لمياه البحر والبخار عند درجات الحرارة العالية وكذلك للملح والحلول الخامية.سبيكة 400 هي سبيكة محلول صلبة لا يمكن تصلبها إلا عن طريق العمل الباردهذا سبيكة النيكل تظهر خصائص مثل مقاومة جيدة للتآكل، وقابلية لحام جيدة وقوة عالية.معدل تآكل منخفض في المياه المالحة أو المياه البحرية سريعة التدفق جنبا إلى جنب مع المقاومة الممتازة لتكسير التآكل في معظم المياه العذبة، ومقاومته لمجموعة متنوعة من الظروف التآكلية أدت إلى استخدامه على نطاق واسع في التطبيقات البحرية وغيرها من محلولات الكلوريد غير المؤكسدة.
التركيب الكيميائي للأنابيب
| الدرجة |
ج |
م |
نعم |
S |
كيو |
في |
نـي |
سي سي |
| مونيل 400 |
0.30 على الأكثر |
2.00 على الأكثر |
0.50 على الأكثر |
0.24ماكس |
28.0-340 |
2.50 على الأكثر |
63.00 دقيقة |
|
الخصائص الميكانيكية للأنابيب
| العنصر |
الكثافة |
نقطة الذوبان |
قوة الشد |
قوة العائد (0.2٪ تعويض) |
الطول |
| مونيل 400 |
8.8 غرام/سم3 |
1350 °C (2460 °F) |
سيسي 80,000, مبا 550 |
سيزي 35000, ام بي اي 240 |
40 ٪ |
الخصائص الفيزيائية للأنابيب
| الخصائص |
متري |
الإمبراطورية |
| الكثافة |
8.8 غرام/سم3 |
0.318 باوند/إين3 |
خصائص الأنابيب ذات الأجنحة من النوع G
1التصميم المدمج
2-أداء عالي
3. تثبيت سهل
4مساحة أقل مطلوبة
5. كابلات أقل
6سطح محسن
7أفضل التقنية المستخدمة
8متوسط حماية التآكل
9استهلاك طاقة أقل
10زيادة الموثوقية
11صيانة منخفضة
12مقاومة ميكانيكية عالية
عمليات أنابيب النوع G
في الأنابيب ذات الأجنحة من النوع G ، يتم تحضير الأجنحة عن طريق تضمين الشريط المعدني في خندق. يتم تشكيل هذا الأخير على أنبوب أساسي. وضع الأجنحة عليه ،يتم تعبئة الظهر مما يؤدي إلى ربط قوي للصفائح بأنبوبات القاعدةوبالتالي، جاء اسم أنابيب G-Fin. يتم تنفيذ العمليات الثلاثة المذكورة أعلاه في وقت واحد.من المتوقع نقل الحرارة القصوى من أنابيب g-fin حيث يتم ربط الزعانف بقوة إلى أنبوب القاعدة.
الأنابيب ذات الأجنحة من النوع G عادة ما تعمل في درجات حرارة عالية (بحو 400 درجة مئوية) تطبيقات.هذه الزعانف لديها مقاومة أقل نسبياً للتآكل الجويمن ناحية أخرى، المقاومة الميكانيكية مقبولة. تستخدم أيضا الفولاذ المقاوم للصدأ والفولاذ الكربوني مواد الزعانف، ولكن من الضروري معالجة خاصة وأدوات من شريط الزعانف الصلب.أجهزة تبريد الهواء، المشعّلات، الخ استخدام أنابيب غ-النهاية.
التفاصيل التقنية/تفاصيل الأنابيب الأساسية
قطر الأنبوب: 20 ملم OD Min إلى 219 ملم OD Max.
سمك الأنابيب: 2 ملم كحد أدنى إلى 16 ملم
مواد الأنابيب: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المسبوب، الفولاذ الكورتين، الفولاذ المزدوج، الفولاذ المزدوج، الفولاذ المزدوج للغاية، غير المقاوم للآليات، الفولاذ ذو الكروم العالي والنيكل العالي والفولاذ المقاوم للصدأ، مواد CK 20 وبعض المواد الأخرى.
للحصول على اقتباس سريع، يرجى إرسال مع الشرط التالي:
عدد القطع
أنبوب الأساس: قطر، سمك، طول ومواصفات المواد.
الزعانف: مواصفات المواد، النوع (الصلب أو المسمار) ، الارتفاع، السماكة، الفاصل بينها، طول الزعانف والقطع غير الزعانف. تفاصيل تحضير اللحام إذا لزم الأمر.
مدة التسليم المطلوبة
ميزة أنبوب الزعانف
نقل الحرارة من السائل الساخن إلى السائل البارد عبر جدار الأنبوب هو السبب الذي يجعل الكثير منا يستخدم أنابيب ذات أجنحة. ولكن قد تسأل، ما هي الميزة الرئيسية لاستخدام أنبوب ذو أجنحة؟لماذا لا يمكنك استخدام أنبوب عادي لتحقيق هذا النقلحسناً، يمكنك ذلك لكن السرعة ستكون أبطأ بكثير
من خلال عدم استخدام أنبوب ذو أجنحة فإن مساحة السطح الخارجي ليست أكبر بكثير من مساحة السطح الداخلي.سيقوم السائل ذو نسبة نقل الحرارة الأقل بإملاء معدل نقل الحرارة الإجمالي. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
الأنبوبات ذات الأجنحة تزداد خارج مساحة السطح. من خلال وجود أنبوب ذو الأجنحة في مكانه، فإنه يزيد من معدل نقل الحرارة العام.هذا يقلل من العدد الإجمالي للأنبوبات المطلوبة لتطبيق معين مما يقلل أيضًا من حجم المعدات الإجمالي ويمكن أن يقلل من تكلفة المشروع على المدى الطويلفي العديد من حالات التطبيق، يستبدل أنبوب واحد ذو أجنحة ست أنابيب عارية أو أكثر بأقل من 1/3 من التكلفة و 1/4 من الحجم.
في التطبيقات التي تنطوي على نقل الحرارة من السائل الساخن إلى السائل البارد من خلال جدار الأنابيب ، تستخدم أنابيب الزعانف. عادة بالنسبة لمبادل حرارة الهواء ،حيث أن أحد السوائل هو الهواء أو غاز آخر، فإن معامل نقل الحرارة الجانب الهوائي سيكون أقل بكثير، لذلك مساحة سطح نقل الحرارة إضافية أو مبادل أنبوب الزعانف مفيد جدا.التدفق النمطية الكلية من المبادل الأنابيب المزدوجة غالبا ما يكون التدفق المتقاطع، ومع ذلك، فإنه يمكن أن يكون أيضا التدفق الموازي أو تدفق مضاد.
تستخدم الزعانف لزيادة مساحة السطح الفعالة لأنابيب المبادل الحراري.يتم استخدام الأنابيب ذات الأجنحة عندما يكون معامل نقل الحرارة على الجانب الخارجي من الأنابيب أقل بكثير من داخلهابمعنى آخر، الحرارة المنقولة من السائل إلى الغاز، البخار إلى الغاز، مثل البخار إلى مبادلة الحرارة الهواء، والسائل الحراري إلى مبادلة الحرارة الهواء.
الصناعات التي تستخدم فيها الأنابيب ذات الأجنحة من النوع G
1مصانع المطاط
2محطات الطاقة
3صناعات البترول
4الصناعات الكيميائية
تطبيقات أخرى
1هندسة البحرية
2معدات معالجة الكيماويات والهيدروكربونات
3خزانات البنزين والماء العذب
4النفط الخام
5أجهزة التدفئة
6سخانات المياه المزودة بالماء وغيرها من مبادلات الحرارة.
7الصمامات والضخات والأسطوانات والأجهزة التوصيلية
8مبادلات الحرارة الصناعية
9. المذيبات الكلورية
10أبراج تقطير النفط الخام
