| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب ASTM A210 GR.A1 HFW ذو الزعانف المتدلية |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | رقائق خشبية / حالة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب ذو زعانف حلزونية مسننة عالية التردد | مادة: | أي تركيبة مادية يمكن لحامها بالقوس |
|---|---|---|---|
| عملية اللحام: | GMAW | حجم الأنبوب: | 1.00 إلى 12.75 ″ خارج القطر |
| ارتفاع الزعنفة: | 0.375 إلى 1.25 ″ | زعنفة الملعب: | من 1 إلى 7 زعانف في البوصة |
| سمك الزعانف: | 20 جرامًا (.035 ″) إلى 16 جرامًا (.060 ″) | عرض قطعة الزعانف: | 5/32 أو 5/16 |
| التطبيق: | مبادل حراري ، غلاية ، معالجة الغاز الطبيعي ، إلخ. | ||
| إبراز: | أنبوب زعنفة المبادل الحراري GR A,أنبوب زعنفة المبادل الحراري,أنبوب الزعانف SA210 |
||

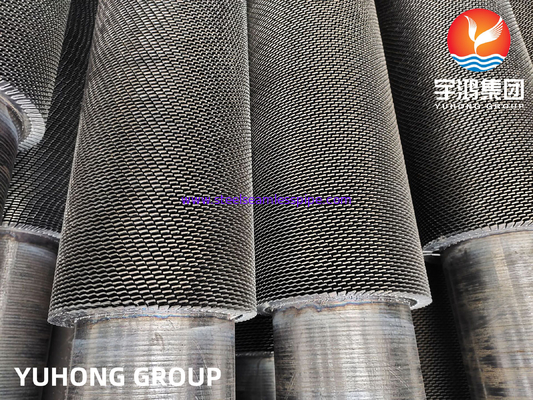

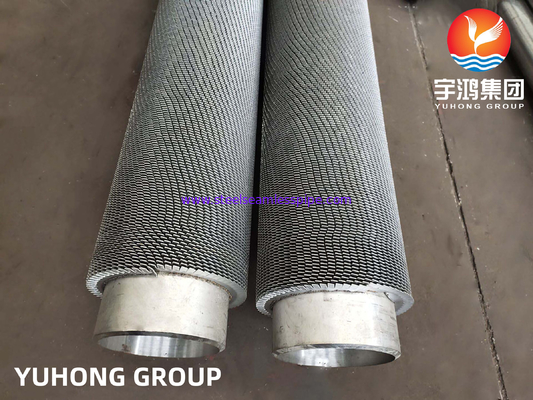

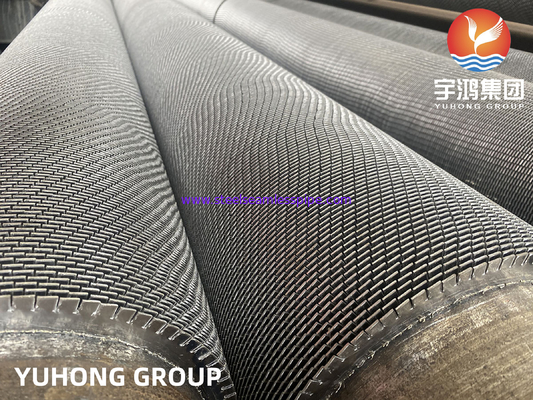

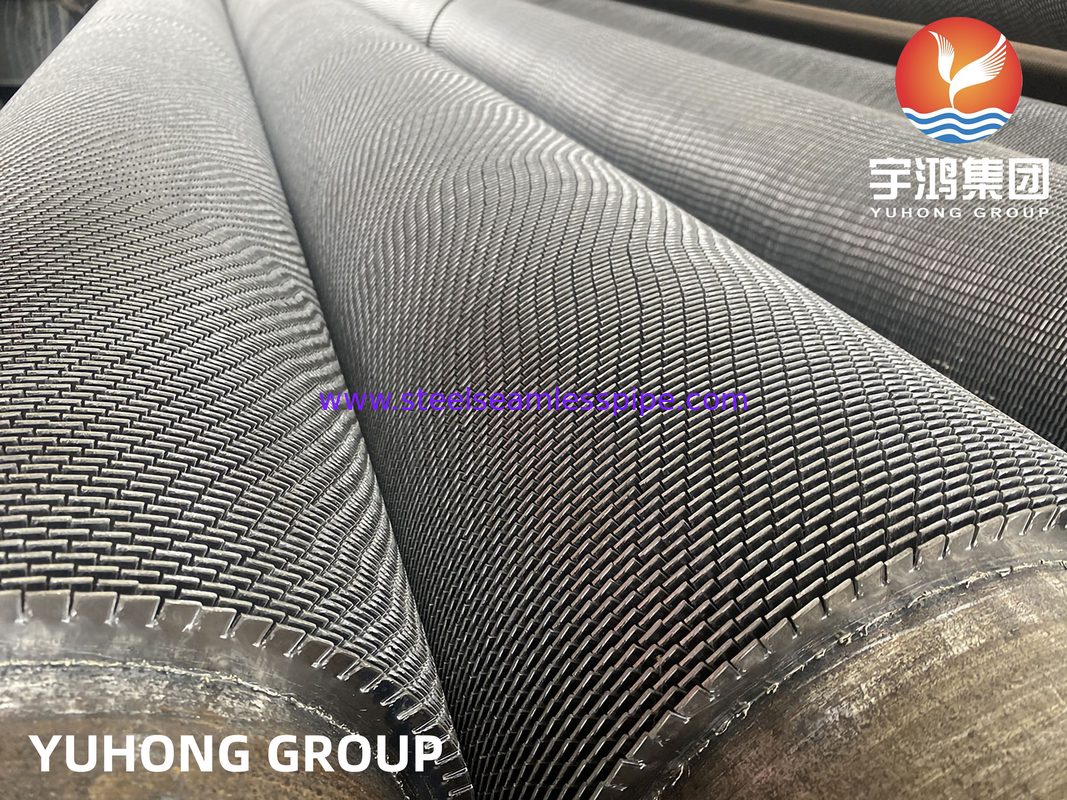

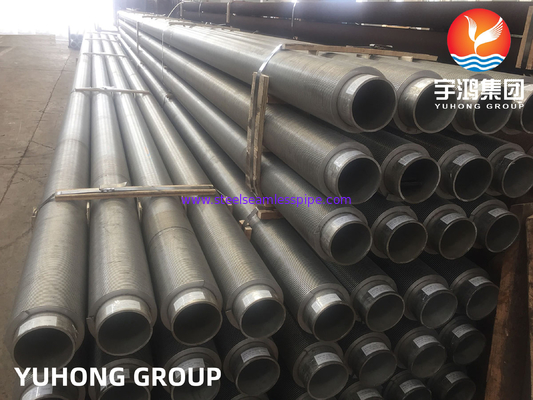

أيه إس تي إم إيه 210 / ASME SA210 GR. A1 أنبوب HFW ذو الزعانف المتدلية من الصلب الكربوني
أنابيب ذات أجنحة متسلسلة HFWاختصار للأنبوب ذو الزعانف المتدلية الملسومة عالية التردد.يتم إنشاء الأنابيب ذات الأجنحة عن طريق لف شريط رقيق من المعدن حول الأنبوب الأساسي في نمط مروحي ومن ثم تقطيع الأجنحة لزيادة مساحة السطح لنقل الحرارة.
هذه الاضطرابات تحسن معدلات نقل الحرارةجعل الأنابيب ذات الأجنحة الملسومة أكثر فعالية من الأنابيب التقليدية ذات الأجنحة.
يمكن استخدام أنابيب الزعانف المتسلسلة في مجموعة واسعة من التطبيقات ، بما في ذلك الغلايات والمكثفات ومبادلات الحرارة ، في مختلف الصناعات مثل توليد الطاقة والنفط والغاز ،والمعالجة الكيميائية.
| أنابيب الدوارة المنسوجة ذات الأجنحة الملسومة من مجموعة يوهونغ | |
| عملية اللحام | المواد الغذائية المتعددة |
| حجم الأنابيب | 1قطر خارجية من.00′′ إلى 12.75′′ |
| ارتفاع الزعانف | 0.375 "إلى 1.25" |
| عرض قطاع الزعانف | 5/32′′ أو 5/16′′ |
| سمك الزعانف | 20ga (.035′′) إلى 16ga (.060′′) |
| حافة الزعانف | 1 إلى 7 زعانف لكل بوصة |
| المواد | أي مجموعة من المواد التي يمكن لحامها بالقوس |
| طول الأنابيب | لا يوجد حد عملي |
ما الفرق بين الأنابيب الملحومة الصلبة ذات الأجنحة والأنابيب الملسومة ذات الأجنحة؟
الفرق الرئيسي بينهما هو في تصميم الزعانف.
1الأنابيب ذات الأجنحة الصلبة المطاومة لها زعانف صلبة ومستمرة على طول الأنابيب. توفر هذه الزعانف مساحة سطحية كبيرة لنقل الحرارة ،والتي يمكن أن تحسن من كفاءة المبادل الحراريومع ذلك، يمكن أن تؤدي الزعانف الصلبة أيضا إلى انخفاض ضغط أعلى مقارنة بالزعانف الملسومة.
2. أنابيب الأجنحة الملسومة ذات الأجنحة الملسومة لديها أجنحة مسلسلة أو مشقوقة على طولها. تساعد هذه الأجنحة على تعطيل الطبقة الحدودية وتحسين كفاءة نقل الحرارة.يمكن أن توفر الزعانف المسمارية أيضا انخفاض ضغط مقارنة بالزعانف الصلبة.
فوائد أنابيب HFW (التلحيم عالي التردد) المتعرجة ذات الأجنحة المتعرجة تشمل:
تحسين كفاءة نقل الحرارة: تساعد الخيوط على الزعانف على تعطيل الطبقة الحدودية وزيادة الاضطرابات ، مما يحسن كفاءة نقل الحرارة.
انخفاض انخفاض الضغط: كما تقلل منخفضة الضغط عبر الأنابيب المزروعة، مما يمكن أن يؤدي إلى توفير الطاقة وتحسين أداء النظام.
بناء دائم: عملية لحام HFW تخلق رابطة قوية ودائمة بين الزعانف والأنبوب الأساسي ، والتي يمكن أن تتحمل درجات الحرارة والضغوط العالية.
التنوع: يمكن استخدام الأنابيب ذات الأجنحة المتعرجة في مجموعة متنوعة من التطبيقات ، بما في ذلك توليد الطاقة ومعالجة الكيماويات وتكييف المناخ ، بسبب كفاءتها العالية ومتانتها.
كفاءة التكلفة
القدرات الفعالة لنقل الحرارة تقلل من الحجم والوزن الكلي للمبادلات الحرارية ، مما قد يقلل من تكاليف المواد والتركيب.هذا يمكن أن يؤدي إلى وفورات كبيرة في كل من النفقات الأولية وتكاليف التشغيل.
سلامة اللحام
عملية لحام التردد العالي (HFW) المستخدمة في تصنيع هذه الأنابيب تضمن لحام قوي وموثوق به ، مما يقلل من خطر الفشل أثناء التشغيل ويزيد من طول عمر الأنابيب بشكل عام.
التطبيقات
مجالات الطلبات المشتركة هي:
1وحدات مبادلات الحرارة لمحطات الطاقة ((المحطات الكهربائية والنووية والحرارية والجيوترمالية) ؛
2أنظمة عالية التآكل (المكثفات، المبخرات، تحلية مياه البحر، الأسمدة، أنظمة اليوريا، الأمونيا، الغازات، الأحماض التآكل) ؛
3صناعات البترول والكيماويات والبتروكيماويات
4صناعات معالجة الغذاء والتبريد
5معالجة الغاز الطبيعي
