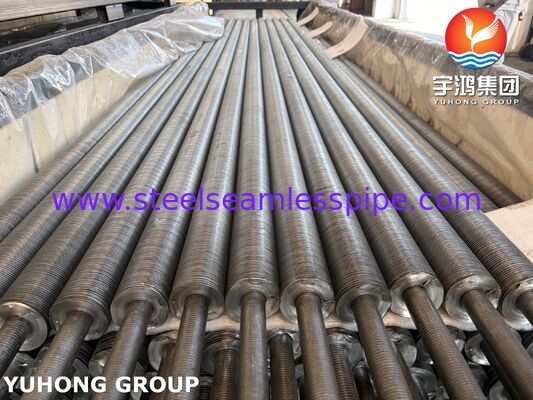

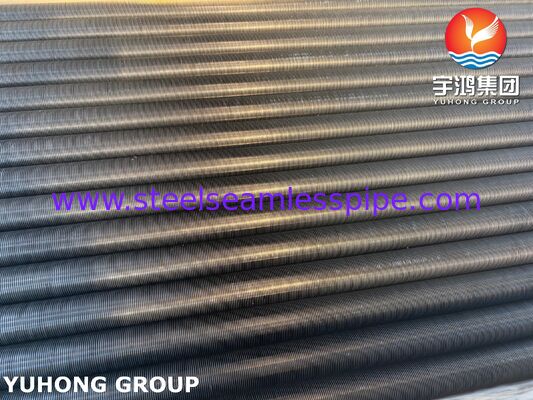

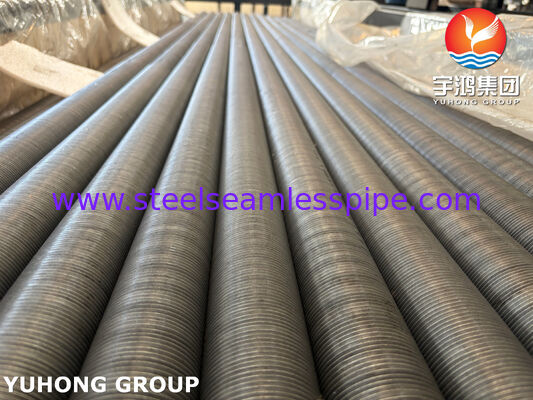

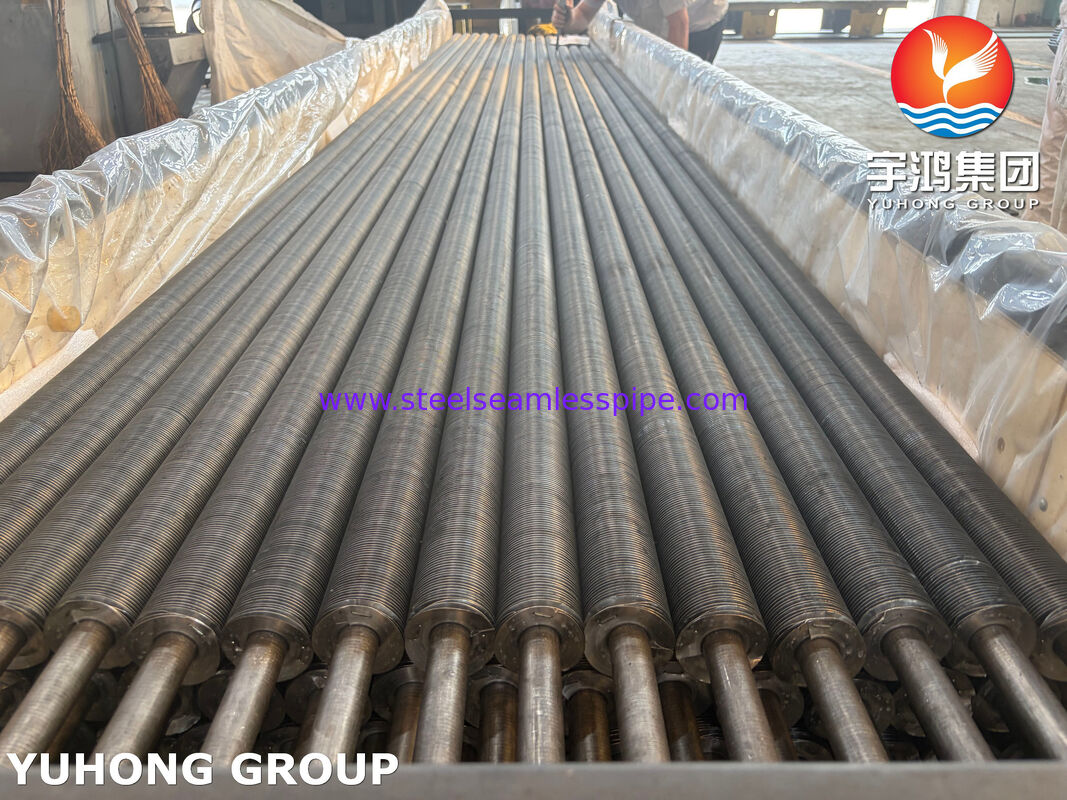

ASTM A179 أنابيب ذات زعانف مجروحة لمبردات الهواء | آتشي فين أنبوب

أنبوب ذو زعانف مغلقة لمبردات الهواء

لمحة عامة عن المنتج

أنابيبنا الملفوفة للبرودات الهوائية المصنوعة من أنابيب الصلب منخفض الكربون ASTM A179، مصممة لتوفير نقل حرارة فعال من الجانب الهوائي في مبادلات الحرارة المبردة بالهواء (ACHE) والمكثفات المبردة بالهواء ومبردات الهواء العملية ومعدات التبريد الصناعية الأخرى.

يتم تدوير شريط الزعانف حول السطح الخارجي للأنبوب الأساسي لزيادة منطقة نقل الحرارة الخارجية مع الحفاظ على ترتيب أنبوب مضغوط.يقدم بناء النافذة الجرحية توازنًا عمليًا بين أداء نقل الحرارة، القوة الميكانيكية، مرونة التصنيع، والتكلفة.

يتم اختيار ASTM A179 على نطاق واسع للأنابيب الأساسية حيث التوصيل الحراري الجيد ، قابلية لحام ،وتتطلب أداء ميكانيكي موثوق به في خدمات نقل الحرارة غير السامة أو السامة بشكل معتدل.

الخصائص الرئيسية

• أنبوب القاعدة:ASTM A179 / ASME SA179 الفولاذ الكربوني الخالي من اللمسات
• نوع الزعانف:ذو زعانف محفوفة
• التطبيق:أنظمة تبريد الهواء و ACHE و مكثفات تبريد الهواء و أنظمة تبريد العمليات
• تصنيع:التلفيل المسيطر للصفافات مع مسافة ثابتة للصفافات والاتصال
• مساحة سطح خارجية عاليةلتحسين نقل الحرارة الجوي
• مناسبة لتكوينات تبريد الهواء بالمدفوعة القسرية والمدفوعة
• يمكن تخصيص أبعاد الزعانف وفقًا لمتطلبات الحرارة والميكانيكية
• متوفرة مع حماية سطحية عارية أو مصقولة أو مطلية أو أخرى محددة عند الاقتضاء

الأبعاد النموذجية

الأبعاد التالية تمثل نطاقات تصنيع شائعة بدلاً من القيود. يجب اختيار الأبعاد النهائية وفقًا للتصميم الحراري ومواصفات المشروع.

يمكن توفير أحجام أنابيب القاعدة المشتركة وفقًا لرسومات العميل أو حسابات نقل الحرارة أو معايير المشروع المعمول بها.

عملية التصنيع

1. تحضير الأنابيب الخالية من الخيط ASTM A179يتم فحص الأنابيب لمعرفة دقة الأبعاد وحالة السطح قبل التصفيف.
2. إعداد السطحيتم تنظيف سطح الأنبوب لتوفير اتصال مناسب بين الزعانف والأنبوب.
3. تحضير شريط الزعانفيتم تشكيل شريط الزعانف المختار والتحكم به لتحقيق عرض سميك ثابت.
4. التلفيف المزدوجيُلف شريط الزعانف باستمرار حول الأنبوب في الموقع المحدد.
5. تأمين الزعانف- اعتماداً على التصميم، يمكن أن يكون الزعانف مشدداً ميكانيكياً، أو مضمنًا، أو مصفحًا، أو مثبتًا بطريقة أخرى لتحقيق الاتصال الحراري المطلوب.
6. فحص الأبعاديتم التحقق من ارتفاع الزعانف، والارتفاع، وقطر الأنبوب، والطول الكلي، والتوجه.
7. التفتيش النهائي والحمايةيتم فحص المنتجات ووضع علامات عليها ووضعها في حزمة ويحميها من أجل النقل.

ASTM A179 التكوين الكيميائي

يحدد ASTM A179 مادة مبادلة حرارة خالية من الخيط منخفضة الكربون وأنابيب الغلاية. تتضمن المتطلبات الكيميائية النموذجية:

يتم التحقق من التكوين الكيميائي للمواد الموردة بمقارنة مع شهادة المواد المعمول بها ومواصفات الشراء.

الخصائص الميكانيكية لـ ASTM A179

تتضمن المتطلبات الميكانيكية الدنيا النموذجية:

يجب أن تتوافق المواد الموردة الفعلية مع الطبعة المعمول بها من ASTM A179/ASME SA179 ومتطلبات الشراء الخاصة بالعميل.

التفتيش والاختبار

يمكن أن تشمل مراقبة الجودة:

• تحليل التكوين الكيميائيالتحقق من مادة الأنبوب الأساسي
• اختبار السحب- التحقق من قوة الشد، وقوة الانسحاب، والطول.
• اختبار القسوةيتم تنفيذها عندما تتطلب المواصفات أو طلب الشراء المعمول به.
• الاختبار الكهربائي الهيدروستاتيكي أو غير المدمريتم اختبار أنابيب القاعدة وفقا لمتطلبات ASTM A179.
• فحص الأبعادقياس ضخامة الأنبوب، سمك الجدار، الطول، ارتفاع الزعانف، سمك الزعانف، وارتفاع الزعانف.
• التفتيش البصري- فحص العيوب السطحية، والتشوهات، والأطراف المتضررة، وعدم انتظام التصنيع.
• فحص التثبيت في الزعانف/التواصلالتحقق من حالة التلفيق والتثبيت المحددة.
• فحص المستقيمتأكيد أن الأنابيب النهائية تلبي المعايير المقاسية المحددة.
• تتبع المواديمكن الاحتفاظ برقم الحرارة ووثائق المواد طوال الإنتاج.

يمكن ترتيب اختبار NDT إضافي أو PMI أو فحص الطلاء أو اختبار محدد للعميل عند الضرورة.

التطبيقات

أنابيب الزعانف الملفوفة ASTM A179 تستخدم عادة في:

• مبادلات الحرارة المبردة بالهواء (ACHE)
• مبردات الهواء المعالجة
• المكثفات المبردة بالهواء
• مبردات النفط
• مبردات الغاز
• أجهزة التبريد بالضغط
• وحدات المعالجة البتروكيماوية
• أنظمة تبريد المصافي
• معدات معالجة الغاز الطبيعي
• أنظمة التبريد المساعدة لتوليد الطاقة
• معدات استعادة الحرارة الصناعية

لماذا تختار أنابيب الرفات الجرحية؟

بالنسبة لمبردات الهواء ، يمثل الجانب الهوائي بشكل عام المقاومة الأكبر لنقل الحرارة لأن الهواء له معامل نقل حرارة أقل بكثير من العديد من سوائل العملية.زيادة مساحة السطح الخارجي مع الزعانف يسمح لوظيفة نقل الحرارة الأكبر لتحقيق داخل البصمة المعدات العملية.

يقدم تكوين الزعانف الجرحي سطحًا دائريًا متواصلًا حول الأنبوب ويمكن تصنيعه بارتفاعات الزعانف المختلفة ، والمساحات ،والمواد لتلبية متطلبات التصميم الحراري المختلفة.

خيارات التوريد

يمكننا تصنيع أنابيب ASTM A179 الملفوفة حسب:

• رسومات العملاء
• ضخامة الأنبوب وسمك الجدار
• مادة الزعانف
• ارتفاع وسمك الزعانف
• طوق الزعانف
• طول الأنابيب
• طريقة التفريط
• معالجة السطح
• متطلبات تصميم نقل الحرارة
• متطلبات التفتيش والاختبار
• مواصفات التعبئة والتسمية
