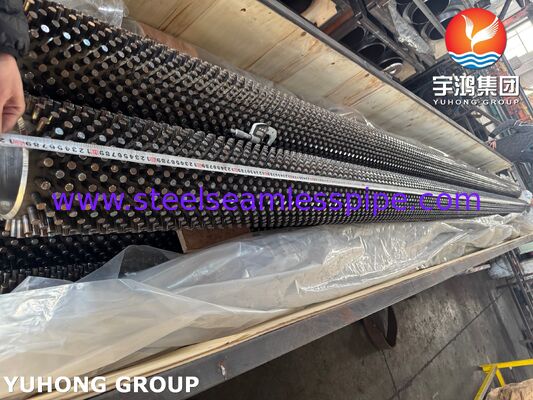

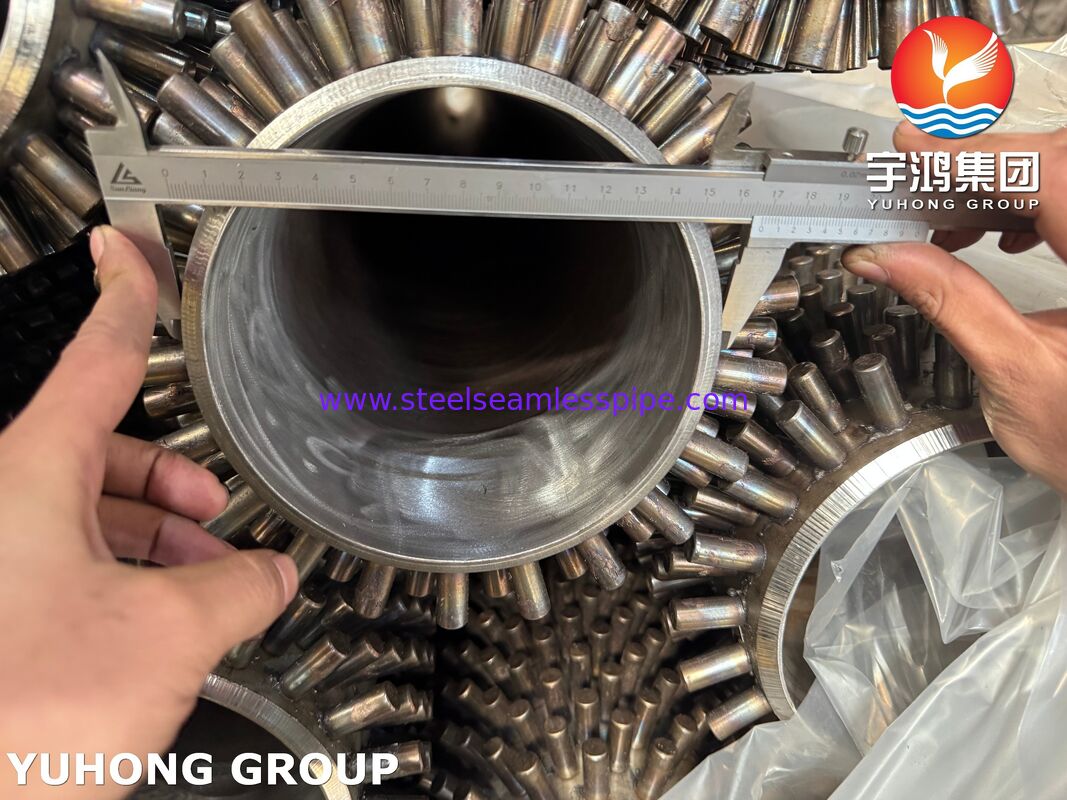

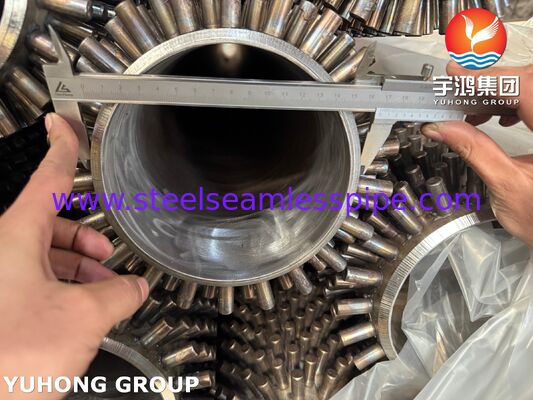

أنابيب الأجنحة المزدوجة ASTM A335 P22 لتوليد الطاقة الحرارية
أنابيب الأجنحة المزروعة من طراز ASTM A335 P22، المعروف أيضا باسمأنابيب ذو أجنحة أظافر أو أنابيب مغلفة، هي مكونات نقل الحرارة عالية درجة الحرارة مصممة لتطبيقات الطاقة الحرارية المطالبة واسترداد الحرارة الصناعية.أنبوب قاعدة P22 من سبيكة الفولاذ 21⁄4Cr-1Moمع أدوات صلبة مصفحة موزعة حول السطح الخارجي.
على عكس الأنابيب التقليدية المتواصلة ، يخلق التكوين المكبوت العديد من الإسقاطات الفردية لنقل الحرارة حول الأنابيب.هذا التصميم يوفر مساحة كبيرة لتحويل الحرارة على جانب الغاز مع الحفاظ على ممرات مفتوحة بين المسامير، مما يجعل الأنابيب مناسبة بشكل خاصمقاطع تحريك المرجل، معدات استرداد حرارة النفايات وخدمة غازات الدخان عالية درجة الحرارة.
يتم تحديد ASTM A335 P22 للأنابيب الفولاذية من سبيكة الفيرريتية السلسة لخدمة درجات الحرارة العالية.تركيب الكروم الموليبدينوم يمنح أداء أفضل بكثير في درجات الحرارة المرتفعة من الصلب الكربوني العاديتحتوي الكيمياء الاسمية 21⁄4Cr-1Mo على حوالي1.90 ٪ 2.60٪ Cr و 0.87 ٪ 1.13٪ Mo.
الخصائص الرئيسية
- مادة الأنبوب الأساسي:أيه إس تي إم إيه 335 بي 22 / أيه إس إم إيه 335 بي 22
- نوع المواد:21⁄4Cr-1Mo فولاذ سبيكة فيرريتية
- نوع الزعانف:زعانف مقبضة / رأس أظافر
- التطبيق:توليد الطاقة الحرارية واسترداد الحرارة عالية درجة الحرارة
- مناسبة ل:أقسام تحريك الغلاية وأنظمة استرداد الحرارة ومبادلات الحرارة عالية درجة الحرارة من جانب الغاز
- مقاومة درجات الحرارة العالية:مناسبة لخدمة الضغط عند درجة حرارة مرتفعة
- مقاومة جيدة للتعب الحراري:مناسبة للمعدات المعرضة للاحترار والتبريد المتكرر
- السطح الخارجي الصلب:تكوين العجلات يوفر سطحًا مقاومًا ميكانيكيًا لنقل الحرارة
- تصنيع:يمكن لحام المسامير بمقاومة أو تصنيعها بطريقة أخرى وفقًا للتصميم المحدد للعميل والإجراءات المعمول بها
لماذا تستخدم أنابيب P22 في محطات الطاقة الحرارية؟
في توليد الطاقة الحرارية ، غالباً ما تعمل أسطح نقل الحرارة تحت درجات حرارة مرتفعة ويتعرضون لغازات الاحتراق.لذلك يجب على مادة الأنبوب الحفاظ على قوة كافية واستقرار الأبعاد مع نقل الحرارة بكفاءة.
P22 يوفر مزيجًا مفيدًا من قوة درجة الحرارة المرتفعة، ومقاومة الأكسدة بمساعدة الكروم وأداء درجة الحرارة العالية الموليبدينوم.الحد الأدنى لقوة السحب المحددة لـ P22 هو415 MPa، مع أقصى قدر من القوة205 مبا.
التكوين المكسو يضيف ميزة أخرى مهمة بدلا من تشكيل زعانف واحدة متواصلةالمسامير الفردية تخلق عددًا كبيرًا من أسطح نقل الحرارة مع ترك قنوات بين المسامير المجاورةهذا يمكن أن يكون مفيدًا في التطبيقات الجانبية للغاز حيثالتلوث وتراكم الرماد والتوسع الحراري والوصول إلى التنظيفيجب أن نأخذ بعين الاعتبار
لهذا السبب ، يمكن النظر في أنابيب P22 المكبوتة:
- غلايات محطات الطاقة الحرارية
- مقاطع تحريك الغلاية
- أنظمة استرداد حرارة النفايات
- وحدات استرداد الحرارة عالية الحرارة
- مبادلات حرارة غازات الدخان
- غلايات صناعية
- أجهزة تسخين العمليات وأفران درجة الحرارة العالية
- معدات نقل الحرارة الأخرى ذات درجة حرارة عالية من جانب الغاز
البناء النموذجي
أنبوب ذو زعانف P22 عادة ما يتكون من:
P22 أنبوب أساسي بلا خيوط → مصافحة طوق مصفحة → فحص الأبعاد → معالجة السطح → الاختبار → الفحص النهائي
يوفر الأنبوب الأساسي وظيفة احتواء الضغط ، في حين أن البطاقات الخارجية تزيد من منطقة نقل الحرارة الفعالة.
يجب اختيار أبعاد القضبان، والمسافة، وعدد الصفوف، والترتيب وطريقة التثبيت وفقًا لمتطلبات التصميم الحراري بدلاً من استخدام تكوين عالمي واحد.
الترتيبات المشتركة
يمكن أن تشمل التكوينات النموذجية:
- الترتيب المرتفع
- الترتيبات الداخلية
- صفوف طولية متعددة
- التوزيع الدائري حول الأنابيب
- الكثافة المحددة للعميل والمنحدر
لتطبيقات توليد الكهرباء يجب أن يتم تحديد الهندسة النهائية من المطلوبمعامل نقل الحرارة، سرعة الغاز، انخفاض الضغط، خصائص التلوث، درجة حرارة التشغيل والتوترات الميكانيكية المسموح بها.
نطاق الحجم الشائع
نظرًا لأن الأنابيب ذات الزعانف المكبوتة مصممة عادةً لتطبيق خاص للغلادة أو التدفئة أو استرداد الحرارة ، فلا يوجد مجموعة أحجام عالمية واحدة. يمكن أن تشمل التكوينات التجارية النموذجية:
| البند |
النطاق المشترك |
| أنبوب القاعدة OD |
25×114.3 ملم |
| سمك جدار الأنبوب الأساسي |
2.5 12 ملم |
| طول الأنابيب |
3 ′′15 م |
| قطر القضبان |
حوالي 6 ′′ 16 ملم |
| ارتفاع القضبان |
حوالي 10 ′′25 ملم |
| الركض |
تقريباً 1235 ملم |
| الترتيبات |
في الصف أو متدرج |
| مادة القضبان |
فولاذ الكربون/السبائك، وفقًا للتصميم |
| أنبوب القاعدة |
أيه إس تي إم إيه 335 بي 22 |
ملاحظة:هذه هي النطاقات الهندسية النموذجية بدلا من قيود ASTM A335.يجب تأكيد متطلبات التثبيت والتسامحات وفقًا للتصميم الحراري والميكانيكي للعميل.
ASTM A335 P22 التركيب الكيميائي
القيم التالية تمثل التركيبة المحددة عادة في ASTM A335 P22 في نسبة الوزن.
| العنصر |
أيه إس تي إم إيه 335 بي 22 |
| الكربون (ج) |
0.05 ٠.١٥٪ |
| المانغنيز (Mn) |
0.30 ٪ 0.60 ٪ |
| السيليكون (Si) |
≤0.50% |
| الفوسفور (P) |
≤0.025% |
| كبريت (S) |
≤0.025% |
| الكروم (Cr) |
1.90 ٪ 2.60٪ |
| الموليبدينوم (مو) |
0.87 ∙ 1.13 ٪ |
دور عناصر السبائك الرئيسية
الكروم (Cr)يحسن مقاومة الأكسدة ويساهم في أداء السبائك في درجات الحرارة العالية.
الموليبدينوم (مو)يحسن من قوة درجة الحرارة المرتفعة ومقاومة التلويح ، وهو أمر مهم في التشغيل لفترة طويلة في درجات الحرارة العالية.
تجعل هذه المجموعة P22 مناسبة بشكل خاص لمعدات توليد الطاقة عالية درجة الحرارة مقارنة بمواد أنابيب الفولاذ الكربوني التقليدية.
الخصائص الميكانيكية لـ ASTM A335 P22
تتضمن المتطلبات الميكانيكية الدنيا النموذجية:
| الممتلكات |
الاحتياج |
| قوة الشد |
≥415 MPa |
| قوة الغلة |
≥205 MPa |
| الطول |
≥ 30%* |
| صلابة |
وفقًا للمواصفات/الشروط المعمول بها |
* قد تختلف متطلبات التمدد مع توجه العينة وأبعادها؛ يجب أن تحكم الطبعة المعمول بها من ASTM A335/A335M مواصفات الشراء.
يتم توفير الأنبوب الأساسي P22 عادة في حالة معالجة حرارية مناسبة، مثل:عادي ومعقدة أو حالة أخرى مسموح بها في المواصفات المعمول بها.
عملية التصنيع
أنابيبنا ASTM A335 P22 المزروعة يمكن تصنيعها من خلال تسلسل خاضع للرقابة مصمم للحفاظ على كل من سلامة الأنابيب وجودة ربط الدبابيس.
1P22 تحضير الأنابيب
يتم اختيار أنبوب ASTM A335 P22 بدون خيوط وفقًا للقطر الخارجي المحدد ، وسمك الجدار ، والطول ، ومتطلبات المواد.
2إعداد سطح الأنابيب
يتم تنظيف سطح الأنبوب الخارجي وإعداده لإزالة الزيت والقوالب والصدأ وغيرها من الملوثات التي يمكن أن تؤثر على ربط الدبابيس.
3. إعداد العجل
يتم تصنيع الدبابيس وفقًا لمتطلبات القطر والارتفاع والهندسة والمواد المحددة.
4. لحام القضبان
يتم ربط الأغشية بالسطح الخارجي للأنبوب باستخدام عملية لحام خاضعة للرقابة المناسبة للمصمم.يتم مراقبة معايير اللحام لتحقيق ربط ثابت دون تلف غير مقبول لجدار الأنبوب.

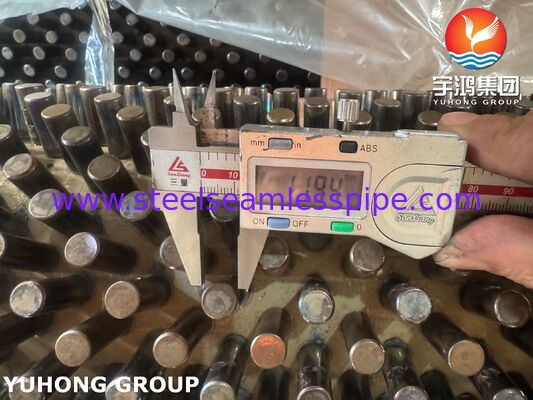

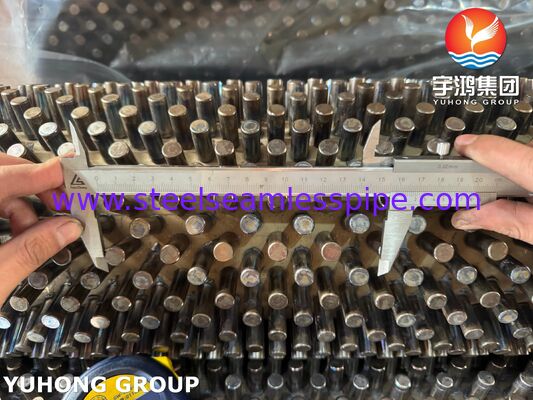

5. فحص الأبعاد
يتم فحص الأنابيب النهائية على:
- أنبوب خارج قطره
- سمك الجدار
- طول الأنابيب
- ارتفاع القضبان
- قطر القضبان
- الركض
- محاذاة القضبان
- كثافة العجل
- المستقيمة العامة
6التفتيش النهائي والاختبار
الأنبوبات المكتملة تخضع لبرنامج التفتيش والاختبار المحدد قبل الشحن.
الاختبار والتفتيش
بالنسبة لتطبيقات توليد الطاقة الحرارية، يجب أن تشمل مراقبة الجودةأنبوب الضغط P22ومرفق القضبان.
التحليل الكيميائي
يمكن إجراء تحديد مادة إيجابي أو تحليل كيميائي مختبري للتحقق من أن الأنبوب الأساسي يتوافق مع كيمياء P22 المحددة.
اختبار السحب
اختبار الشد يثبت قوة الشد المطلوبة وقوة الإمداد والطول للأنبوب P22.
اختبار القسوة
يمكن إجراء اختبار الصلابة للتأكد من الامتثال لمتطلبات المواد المعمول بها ومعالجة الحرارة.
اختبار التسطيح
عند الاقتضاء ، يمكن أن تخضع عينات الأنبوب لاختبار التسطيح لتقييم الدقة وسلامة الأنبوب. يمكن أن تشمل برامج اختبار المواد ASTM A335 P22 متطلبات التسطيح والانحناء.
اختبار الانحناء
يمكن تطبيق اختبارات الانحناء عندما تقتضيها مواصفات الشراء أو المعيار المعمول به.
الاختبار الهيدروستاتيكي
يمكن إجراء الاختبار الهيدروستاتيكي على الأنابيب الأساسية أو التركيبات النهائية وفقًا للمواصفات المعمول بها وقانون التصميم ومتطلبات المشتري.
اختبار التيار الدوري
يمكن استخدام فحص التيار الدوامي كطريقة غير مدمرة للكشف عن بعض التقطعات السطحية والقريبة من السطح في الأنابيب.
اختبار بالموجات فوق الصوتية
يمكن استخدام UT عند تحديدها لفحص مادة الأنبوب أو مناطق لحام مختارة.
التفتيش البصري والبعدي
كل أنبوب جاهز يمكن فحصه على:
- وضع العجل
- مرفق القضبان
- تشوه الأنابيب
- عيوب السطح
- مستقيمية الأنابيب
- الأبعاد
- مظهر اللحام
اختبار سحب العقدة / الارتباط
بالنسبة للأنبوبات المزروعة ، فإن قوة الارتباط مهمة بشكل خاص.يمكن أن تخضع العينات التمثيلية لاختبار الارتباط الميكانيكي وفقًا لإجراءات التصنيع والتحكم في الجودة المتفق عليها.
مزايا أنابيب P22
1مصممة لخدمة درجات الحرارة العالية
P22 هو فولاذ سبيكة الكروم والموليبدينوم مغطى خصيصًا بموجب ASTM A335 للخدمة في درجات الحرارة العالية.
2زيادة سطح نقل الحرارة
المسامير الفردية تزيد بشكل كبير من السطح الخارجي المتاح لنقل الحرارة من جانب الغاز مقارنة بأنبوب عادي.
3بناء قوي
يمكن أن يوفر التصميم المكتوب سطحًا خارجيًا لتحويل الحرارة لبيئات صناعية متطلبة.
4مناسبة للدراجات الحرارية
تكوين سبيكة P22 وخصائصها الميكانيكية عالية درجة الحرارة تجعلها مناسبة للمعدات المعرضة لتغيرات درجة الحرارة المتكررة.
5تصميم حراري مرن
يمكن تصميم قطر القضيب وارتفاعه وارتفاعه وترتيبه لتحقيق التوازن المطلوب بين أداء نقل الحرارة وانخفاض ضغط جانب الغاز.
التطبيقات
أنابيب ASTM A335 P22 ذات الزعانف المزدوجة مناسبة بشكل خاص:
محطات الطاقة الحرارية
تستخدم في الغلاية ذات درجة حرارة عالية ومناطق استرداد الحرارة حيث يتطلب تحسين نقل الحرارة من جانب الغاز.
أقسام تحريك الغلاية
يمكن دمج أنابيب مغلفة في أسطح التسخين عن طريق الحمل للاسترداد من الطاقة الحرارية من غازات الاحتراق.
استرداد الحرارة النفايات
يمكن استخدام الأنابيب لاسترداد الطاقة من غازات العادم عالية درجة الحرارة ونقلها إلى الماء أو البخار أو سوائل العملية الأخرى.
غلايات صناعية
مناسبة لتطبيقات تحويل الحرارة المختارة في المرجل عالية درجة الحرارة والتي تتطلب أنابيب ضغط من السبائك الفولاذية.
معدات تسخين العملية
يمكن تصميم أنابيب P22 المزروعة أيضًا لمعدات نقل الحرارة عالية درجة الحرارة في العمليات الصناعية.
ضمان الجودة
بالنسبة لمشاريع توليد الطاقة، يمكن تقديم وثائق وفقا لمتطلبات المشروع، بما في ذلك:
- شهادة اختبار المواد (MTC)
- تقرير التحليل الكيميائي
- تقرير الاختبار الميكانيكي
- سجلات المعالجة الحرارية
- تقرير التفتيش الأبعاد
- سجلات الاختبار غير المدمر
- سجلات الاختبار الهيدروستاتيكي
- سجلات تفتيش المرفقات
- وثائق إجراءات اللحام عند الاقتضاء
- تقرير التفتيش النهائي
- سجلات التتبع
يمكن تحديد كل أنبوب P22 من خلال رقم الحرارة ومجموعة الإنتاج للحفاظ على تتبع المواد خلال عملية التصنيع والتفتيش.
