| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG GROUP |
| إصدار الشهادات: | ASME U/S/PP, API660, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| رقم الموديل: | تغذية مبادل النفايات السائلة |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | NEGOTIATE |
| تفاصيل التغليف: | حقيبة منسوجة مقاومة للماء |
| وقت التسليم: | 80-150 يوما |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن |
| تكوينات تيما: | اكتب BHE، DEU، EMU | أنبوب الفولاذ المقاوم للصدأ: | 304 ل، 316 ل، 321 ه، 347 ه |
|---|---|---|---|
| أنبوب سبائك النيكل: | إنكونيل 600/625، إنكولوي 800/825، هاستيلوي C276، مونيل 400 | أنبوب سبائك النحاس: | النحاس الأميرالية، CuNi 90/10، CuNi 70/30 |
| تكوينات أنبوب الزعانف: | مقذوف، عالية الزعانف، منخفضة الزعانف، مسننة | مواد صفائح الأنابيب: | الصلب الكربوني المطروق، الفولاذ المغطى، المونيل، الفولاذ المقاوم للصدأ |
| إبراز: | محولات المياه الصادرة من الغذاء عالي الضغط,حزم أنابيب المبادل الحراري TEMA,محول حراري مع ضمان |
||
في مجموعة يوهونغ المحدودة، نقوم بتصميم وهندسة وتصنيع أوعية الضغط الثقيلة ومبردات الهواء وأنظمة المبادلات الحرارية المتقدمة للتطبيقات الصعبة في التكرير والبتروكيماويات والمعالجة الكيميائية. بصفتنا مصنعًا متكاملًا، نقدم كلاً من معدات حرارية كاملة جاهزة للاستخدام - مثل مبادلات حرارية لمخلفات التغذية المدمجة (CFEE) عالية الضغط - ومكونات استبدال عالية الدقة بما في ذلك حزم أنابيب المبادلات الحرارية الممتازة، وألواح الأنابيب المخصصة، والأنابيب المتخصصة.
للاستفسارات الهندسية أو عروض أسعار التصنيع المخصصة، اتصل بفريقنا الفني مباشرة على jimmy@steelseamlesspipe.com.

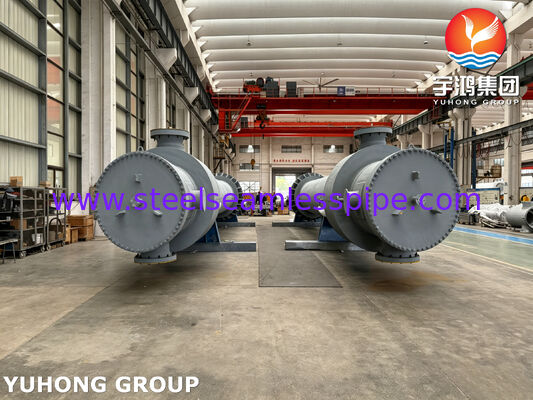

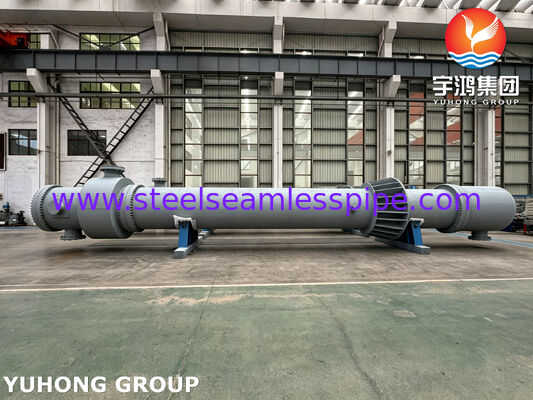

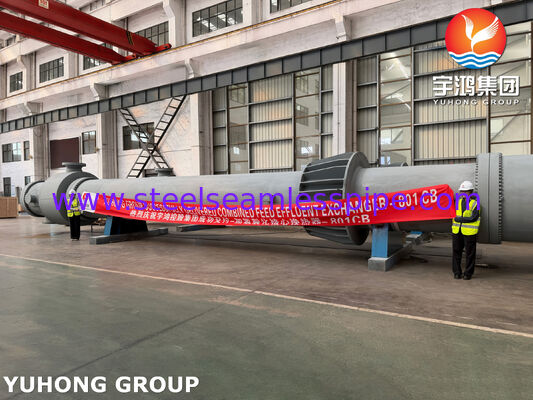

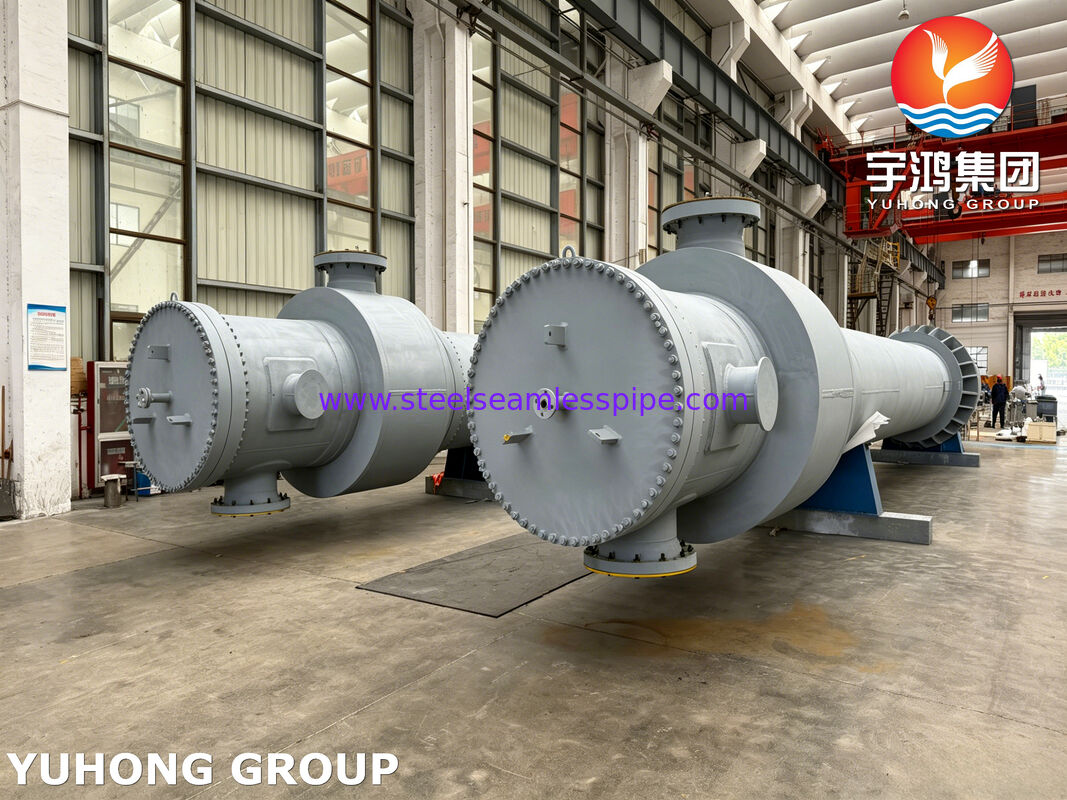

يُعد مبادل حراري لمخلفات التغذية (يُشار إليه غالبًا باسم مبادل حراري لمخلفات التغذية المدمجة أو CFEE) مبادل حراري عالي الضغط وحرج من نوع TEMA يُستخدم على نطاق واسع في وحدات المعالجة الهيدروجينية، والمقشرات الهيدروجينية، والمصلحات التحفيزية، وأنظمة المعالجة الهيدروجينية.
هدفه الحراري الأساسي هو استعادة الحرارة: تبادل الطاقة الحرارية بين مخلفات التفاعل الساخنة الخارجة من المفاعل وخليط التغذية البارد الوارد. من خلال التسخين المسبق لتغذية المفاعل باستخدام الحرارة المهدرة من تيار المخلفات، يقلل النظام بشكل كبير من عبء الفرن، ويقلل من استهلاك الوقود التشغيلي، ويخفض انبعاثات الكربون العالمية.
نظرًا لظروف التشغيل القصوى التي تتضمن ضغط هيدروجين جزئي مرتفع، ودرجات حرارة مرتفعة، وكبريتيد الهيدروجين المسبب للتآكل (H₂S)، تتطلب هذه المبادلات معايير لا تقبل المساومة في اختيار المعادن، وسلامة اللحام، وهندسة المكونات الدقيقة.
سواء كنت تقوم بتحديث حلقة معالجة هيدروجينية موجودة أو بناء وحدة معالجة جديدة، توفر مجموعة يوهونغ كلاً من المعدات كاملة النطاق وقطع الغيار المباشرة:
تكوينات TEMA: تصميمات الغلاف والأنابيب عالية الضغط المتوافقة مع TEMA (النوع BHE، DEU، EMU، إلخ) و ASME Section VIII Div. 1 & Div. 2.
أختام الخدمة القصوى: أغطية قابلة للفتح، وأختام غشائية، وتصميمات شفة ملولبة متخصصة مصممة لخدمة الهيدروجين عالية الضغط.
لا يكون المبادلات الحرارية موثوقًا به إلا بقدر موثوقية أنابيب نقل الحرارة الداخلية. نقوم بتصنيع ودمج أنابيب سلسة وملحومة من الدرجة الممتازة:
أنابيب فولاذية مقاومة للصدأ مزدوجة سلسة: درجات الأوستنيتي (304L، 316L، 321H، 347H) و Duplex/Super Duplex (S31803، S32750) التي توفر مقاومة استثنائية للتآكل الإجهادي الناتج عن حمض البولي ثيونيك والتآكل الناتج عن H₂S الرطب.
أنابيب سبائك النيكل: Inconel 600/625، Incoloy 800/825، Hastelloy C276، و Monel 400 لظروف درجات الحرارة العالية جدًا، والضغط العالي للهيدروجين، وأجواء الغازات الحمضية.
أنابيب سبائك النحاس: أنابيب نحاس أدميرالتي، CuNi 90/10، و CuNi 70/30 مصممة لدوائر مياه التبريد وتيارات العمليات غير المسببة للتآكل.
أنابيب الزعانف: تكوينات أنابيب الزعانف المبثوقة، عالية الزعانف، منخفضة الزعانف، والمسننة المصممة لتوسيع مساحة السطح الخارجية، وتعزيز معاملات نقل الحرارة، وزيادة الكفاءة الحرارية في المبادلات الحرارية المبردة بالهواء والمبادلات الحرارية في الطور الغازي.
أنابيب الفرن وأنابيب المبادلات الحرارية: أنابيب سلسة ممتازة مصممة للدورات الحرارية الشديدة، ومقاومة الزحف، وحلقات الفرن أو إعادة الغليان عالية الضغط.
لمساعدة فرق الصيانة، ومقاولي الهندسة والمشتريات والإنشاءات (EPC)، وأخصائيي المشتريات الذين يبحثون عن قطع غيار، يسلط الجدول التالي الضوء على المكونات الداخلية الرئيسية، ووظائفها الهندسية، وعروض المواد:
| اسم المكون | الوظيفة الهندسية الرئيسية | خيارات المواد الهندسية |
|---|---|---|
| حزمة أنابيب المبادلات الحرارية | القلب الحراري الأساسي للمبادل؛ ينقل الحرارة بين سوائل العملية مع الحفاظ على الفصل الكامل للسوائل. | أنابيب فولاذية مقاومة للصدأ مزدوجة سلسة, أنابيب سبائك النيكل, أنابيب سبائك النحاس, أنابيب الزعانف |
| لوح أنابيب المبادلات الحرارية | قرص هيكلي ثقيل مصبوب يثبت أنابيب المبادلات الحرارية، ويتحمل فرق الضغط، ويعزل السوائل على جانب الغلاف وجانب الأنبوب. | فولاذ كربوني مصبوب، فولاذ مكسو (SA266 + SS316L/Incoloy 825)، مونيل، فولاذ مقاوم للصدأ |
| الحواجز وألواح الدعم | يوجه تدفق السائل عبر حزمة الأنابيب لزيادة الاضطراب ونقل الحرارة إلى أقصى حد مع منع الاهتزاز الناتج عن تدفق الأنابيب. | فولاذ كربوني، فولاذ مقاوم للصدأ (304L/316L)، فولاذ مقاوم للصدأ مزدوج |
| رؤوس القناة والغلاف | أغطية نهاية تحتفظ بالضغط (نصف كروية، إهليلجية، أو قابلة للفتح) مصممة لسهولة الفحص والصيانة عالية الضغط. | فولاذ كربوني بجدار سميك (SA516 Gr 70)، فولاذ سبائكي (SA387 Gr 11/22)، فولاذ مقاوم للصدأ |
| الحشيات وحلقات الختم | يضمن الختم الخالي من التسرب تحت ظروف الدورة الحرارية الشديدة وضغوط الهيدروجين الجزئية العالية. | حلقات وصل ثمانية/بيضوية (RTJ)، حشيات ملفوفة حلزونيًا، أغشية معدنية صلبة |
كفاءة حرارية فائقة: تصميمات أنابيب هندسية ومسافة حواجز محسّنة تضمن أقصى معامل استعادة حرارة بأقل انخفاض في الضغط.
مقاومة هجوم الهيدروجين عالي الحرارة (HTHA): ضوابط صارمة للمواد تلتزم بإرشادات منحنى نيلسون (API 941) للقضاء على مخاطر التقصف الهيدروجيني.
تصنيع دقيق لألواح الأنابيب بتقنية CNC: حفر ثقوب وأخاديد فائقة الدقة تضمن تمدد الأنابيب الأمثل، مما يمنع التسرب الدقيق في وصلات الضغط العالي الحرجة.
اختبارات غير مدمرة (NDT): اختبار إشعاعي بنسبة 100% (RT)، اختبار بالموجات فوق الصوتية (UT)، اختبار ضغط هيدروستاتيكي، وتحديد المواد الإيجابي (PMI) يتم إجراؤها على جميع المكونات التي تحتفظ بالضغط.
عند اختيار أو استبدال مبادل حراري لمخلفات التغذية المدمجة (CFEE) أو شراء حزم أنابيب المبادلات الحرارية احتياطية، يجب على المهندسين ومسؤولي المشتريات تقييم عدة عوامل تشغيلية حرجة:
في المعالجات الهيدروجينية، تتحد الأمونيا (NH₃) وكبريتيد الهيدروجين (H₂S) لتكوين أملاح بيسلفيد الأمونيوم (NH₄HS) مع انخفاض درجات الحرارة في قطار المخلفات.
ملاحظة هندسية: يجب دمج ملفات تعريف درجة الحرارة المناسبة ونقاط حقن مياه الغسيل لمنع تبلور الأملاح، والتآكل الشديد الموضعي تحت الرواسب، وانسداد الأنابيب. استخدام أنابيب سبائك النيكل عالية السبائك أو أنابيب فولاذية مقاومة للصدأ مزدوجة سلسة في منطقة التكثيف يطيل بشكل كبير عمر خدمة المعدات.
تخضع مبادلات حرارية لمخلفات التغذية لتمدد حراري شديد بين التغذية عالية الحرارة وتيارات المخلفات الأكثر برودة.
ملاحظة هندسية: يوصى بشدة بالتمدد الهيدروليكي للأنابيب مع لحام القوة بدلاً من التمدد الميكانيكي وحده. تضمن مواد الكسوة الممتازة لـ لوح أنابيب المبادلات الحرارية الاستقرار الهيكلي وعدم تلوث السوائل المتبادل.
يمكن أن تؤدي سرعات السوائل العالية على جانب الغلاف إلى حدوث اهتزاز ناتج عن التدفق، مما يؤدي إلى تآكل الأنابيب المبكر أو فشل الإجهاد عند نقاط اتصال الحواجز.
ملاحظة هندسية: يتم تطبيق نماذج ديناميكا الموائع الحسابية المتقدمة ودعامات الأنابيب ذات الحواجز القضيبية أو الأشرطة الملتوية للقضاء على أنماط فشل الاهتزاز.
تصنيع متكامل: من تصنيع أنابيب الصلب السلسة الخام إلى تجميع أوعية الضغط الثقيلة النهائية، نتحكم في كل خطوة من خطوات سلسلة التوريد.
الامتثال العالمي: مبنية وفقًا لمعايير ASME، TEMA، PED، ومعايير ISO الدولية.
تصنيع مخصص: تخصيص كامل بناءً على صحائف البيانات الحرارية للعميل، أو الرسومات، أو مواصفات الاستبدال.
