| مكان المنشأ: | الصين ، كوريا |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | TEMA Class R / ASME Section VIII Division 1 |
| رقم الموديل: | TEMA نوع BEM غلاف عمودي وأنبوب مبادل حراري |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 50,000 - USD 1,000,000 PER SET |
| تفاصيل التغليف: | الصناديق الخشبية القياسية أو التغليف المخصص بناءً على متطلبات العملاء. |
| وقت التسليم: | 60-90 يوما |
| شروط الدفع: | T/T، D/P، D/A، L/C، ويسترن يونيون |
| القدرة على العرض: | 500 مجموعة / شهر |
| الحشيات: | حشية مونيل 400 مخددة مع طبقات جرافيت موسعة (EG). | شل Tubesheet خافت: | Ø1170 مم × 63.5 مم (الاسمي) |
|---|---|---|---|
| كود التصميم: | ASME القسم الثامن شعبة. 1، تيما فئة R / الحساب الفني 14-8134 | نوع الحزمة: | هيكل حزمة أنبوب الزعانف |
| أجزاء الضغط: | ASME SB-127 / UNS N04400 (مونيل 400)، ASME SA-516 Gr. 70 | معايير الفوهة: | الشفاه ANSI B16.5، وصلات الفئة 150 / الفئة 6000 NPT |
| إبراز: | مبادل حراري أنبوبي من مونيل 400,مبادل حراري من نوع TEMA BEM,مبادل حراري ذو أنابيب ثابتة |
||

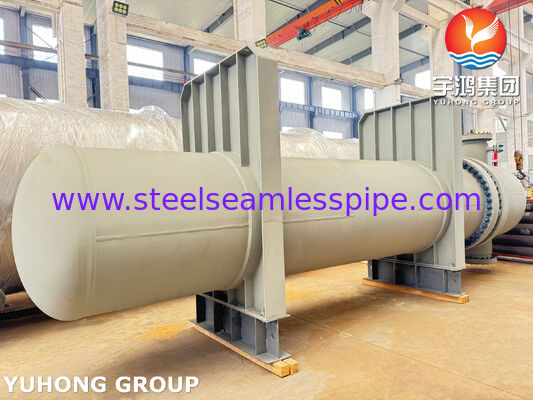

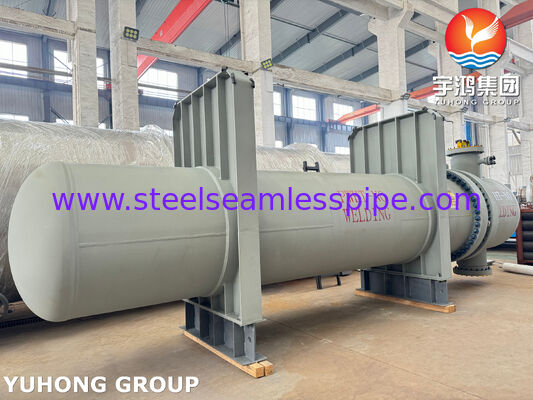

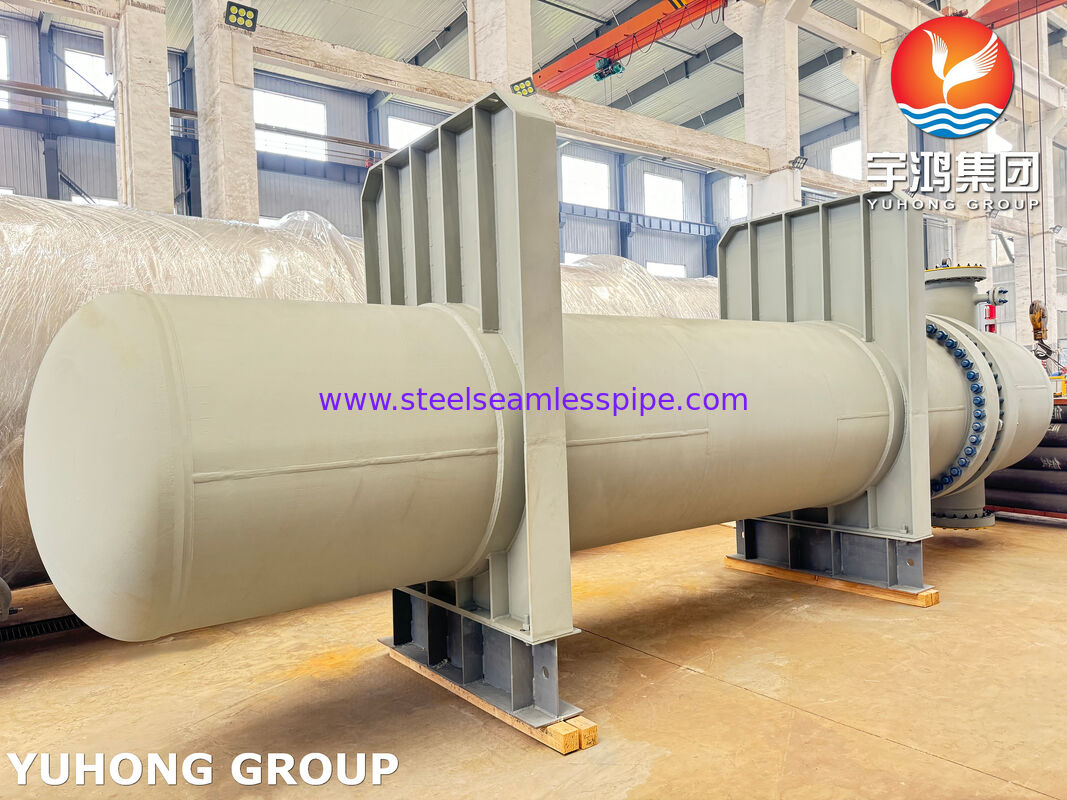

TEMA نوع BEM 1108 أنابيب Monel 400 ثابتة أنابيب ورقة القشرة وأنابيب مبادل الحرارة
هذه الوحدة هي قذيفة صناعية وأنبوبمبادلة الحرارة(المعروف أيضا باسممبادلة الحرارة للفرقة) مصممة وفقا صارمة لمعايير ASME القسم الثامن قسم 1 و TEMA الفئة R
| اسم المكون | الرسم رف. | مواصفات مواد ASME | الأبعاد والمعايير التقنية |
| أوراق الأنبوب | E2-1566 | ASME SB-127 UNS N04400 (Monel 400) | OD Ø1170 ملم، سمك 63.5 ملم، 8x M12 الثقوب |
| تجميع الحزمة | E1-9277 | ASME SB-163 UNS N04400 (Monel 400) | 1108 أنبوبحزمة أنابيب ذات أجنحة، عمق التوسع 40.5/60.5 ملم |
| قشرة البرميل | E1-9311 | أسمي SA-516 Gr. 70 + SB-127 مغلف | صفيحة أساسية من الفولاذ الكربوني مع طبقة تغطية داخلية Monel 400 |

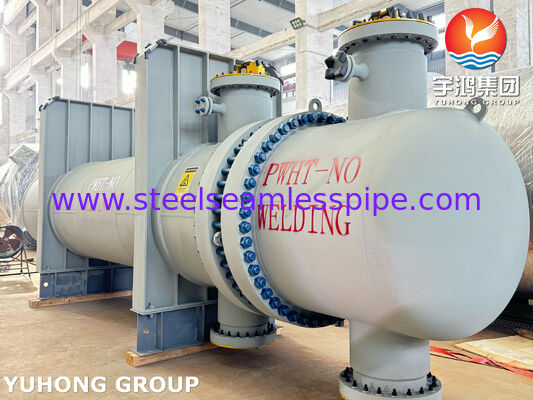

| القناة / الرأس | E1-9311 | الصفحة 70 + SB-127 التغطية | رأس القناة ذو الممرين المزدوجين مع فوهات N1 (18 "-150) و N2 (6"-150) |
| غطاء الختم | E1-9311 ملاحظة 2 | مونيل 400 / الجرافيت الموسع | القلب الصلب من مونيل 400 المعدني المزدوج مع طبقات الجرافيت المقابلة مزدوجة |
| شظايا الفوهة | E1-9311 | أسمي SA-105 / SA-106 Gr. B / Monel 400 | N1-N4 الاتصال بالشريحة ANSI B16.5؛ N5-N11 NPT 6000# التوصيلات |
إجراءات توسيع الأنابيب الدقيقة:حزمة أنابيب ذات أجنحةيتم تأمينها في ورقة الأنابيب Monel 400 باستخدام عملية توسيع عزم الدوران ذات عمق مزدوج (عمق التوسع عند 40.5 مم و 60.5 مم)
المعطيات المقاومة للتآكل والمعادن: تستخدم جميع الأسطح الرطبة للقشرة ورؤوس الحفاظ على الضغط المعرضة للأبخرة التآكلية مواد ASME SB-127 UNS N04400 (Monel 400) صلبة أو مغلفة.
توزيع التدفق وتحديد موقع المحرك: متكاملة مع ألواح حماية الضربات الثقيلة وألواح الحاجز العرضي ، والحفاظ على المسافة المتساوية بين دعم الأنابيب عند 750 مم و 753 مم.
الاختبار الهيدروستاتيكي والهوائي: يتم إجراء اختبارات الضغط على جانب القشرة والأنابيب بشكل مستقل وفقًا لقواعد ASME القسم الثامن
الفحص غير المدمر (NDE): اختبار الأشعة الإشعاعية (RT) 100٪ تطبق على جميع الخياطات المطاطية بالشفرة الشاملة ؛ اختبار الشفرة السائلة (PT) 100٪ تطبق على المفاصل الموسعة / المطاطية من الأنبوب إلى الأنبوب
طلاء السطح والتشطيب: تعرض مكونات الفولاذ الكربوني الخارجية الهيكلية لـ Hot Dip Galvanizing ؛ يحتوي الطلاء النهائي على الجرافيت + AISI 316 / Power Graf 3 Premium high-temperature protective finish
رفع ومعالجة المرفقات: مخطط لإزالة وإغلاق القابض بعد التثبيت فيمبادلة الحرارةالقشرة

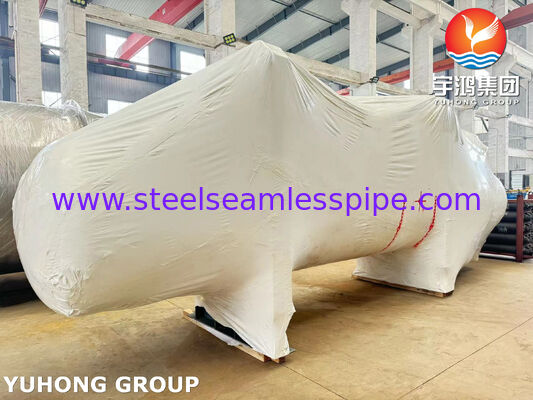

الحماية التي تواجه الشبكة: يتم تجهيز جميع شرائح الوجه المرتفعة ANSI B16.5 والربطات الإناث NPT مع لوحات غطاء بلاستيكية ثقيلة والقبعات المضادة للصدأ للشحن البحري ونقل التصدير
