| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |

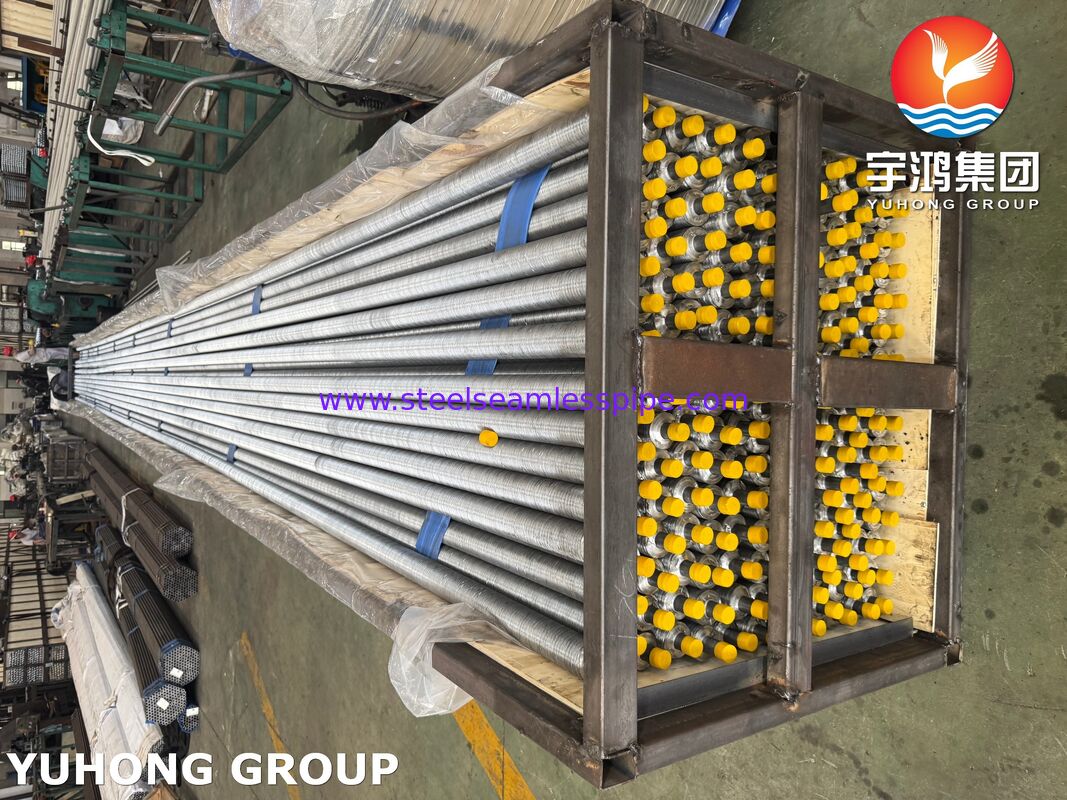

| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنابيب زعانف الجرح | مادة: | ASME SA179 |
|---|---|---|---|
| طلب: | المبادلات الحرارية المبردة بالهواء | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | أنابيب زعنفة من النوع KL للمبادلات الحرارية,أنابيب زعنفة فولاذية كربونية ASME SA179,أنابيب زعنفة لمبادلات حرارية مبردة بالهواء |
||
أنابيب ذات الأجنحة من نوع KL المصنوعة من مواد ASME SA179هي مكونات نقل الحرارة المستخدمة على نطاق واسع مصممةمبادلات الحرارة المبردة بالهواء (ACHE) ، المبردات الصناعية، المكثفات ومعدات تبادل حرارة العمليةالمنتج يجمع بين صلب منخفض الكربونأنبوب قاعدة ASME SA179مع زعانف ألومنيوم L-foot التي يتم إغلاقها ميكانيكياً على سطح أنبوب محفوف بشكل خاص.
إن عملية التصفيف KL تخلق اتصالًا ميكانيكيًا أقوى بين الأنابيب والصفاف مقارنةً بالأنبوبات التقليدية من النوع L.سطح الأنابيب الملتوية يزيد من ضغط الاتصال ويحسن استقرار الزعانف، مما يجعل الأنابيب المزدوجة KL مناسبة للتطبيقات التي تنطويالدورة الحرارية والاهتزاز والعمل المستمر في الهواء الطلق.
أنابيب ASME SA179 KL المزدوجة يتم اختيارها عادةالمصافي ومصانع البتروكيماويات ومرافق الغاز الطبيعي وأنظمة توليد الكهرباء ومعدات التكييف والتهوية ووحدات التبريد الصناعيةعندما تكون هناك حاجة إلى نقل حرارة فعال من الجانب الهوائي وأداء موثوق به على المدى الطويل.
تصميم زعانف KL يستخدم:
هذا الهيكل يوفر مقاومة أفضل ضد تخفيف الزعانف الناجم عن تقلبات درجة الحرارة واهتزازات المعدات.
يزيد سطح الزعانف الممتد من مساحة نقل الحرارة الخارجية ، مما يسمح لمبادلات الحرارة المبردة بالهواء بتحقيق أداء حراري أعلى مع تقليل البصمة المعدنية.
توفر أنابيب الصلب منخفض الكربون ASME SA179:
توفر الأنابيب المزدوجة KL توازنًا بين الأداء والاقتصاد ، مما يجعلها واحدة من تصاميم أنابيب الزعانف المفضلة لتطبيقات تبريد الهواء عند درجات الحرارة المتوسطة.
أنابيب ASME SA179 KL ذات الأجنحة تستخدم على نطاق واسع في:
| البند | مواصفات نموذجية |
|---|---|
| مادة الأنبوب الأساسي | ASME SA179 الفولاذ المنخفض الكربونية غير المسلحة والمسحوبة باردة |
| نوع الزعانف | النوع KL (أقدام مقلوبة في L مع أقدام مقلوبة) |
| مادة الزعانف | الألومنيوم 1060 / الألومنيوم 1100 / النحاس (اختياري) |
| القطر الخارجي للأنبوب | 12.7 ملم ️ 38.1 ملم (1/2" ️ 1-1/2") |
| سمك جدار الأنابيب | 1.0 ملم.3.5 ملم |
| طول الأنابيب | 3,000 ملم ️ 18,000 ملم |
| ارتفاع الزعانف | 8 ملم 19 ملم |
| سمك الزعانف | 0.25 ملم.0.50 ملم |
| حافة الزعانف | 1.5 ملم 3.5 ملم (حوالي 717 زعانف / بوصة) |
| الحرارة القصوى للعمل | عادة ما تصل إلى 250 درجة مئوية اعتمادا على مادة الزعانف وظروف التشغيل |
يمكن إنتاج أبعاد أنابيب KL المخصصة وفقًا لرسومات العملاء ومتطلبات التصميم الحراري ومواصفات مصنع مبادل الحرارة.
يحدد معيار ASME SA179 الأنابيب الفولاذية منخفضة الكربون التي يتم سحبها باردة بدون خلط لمبادلات الحرارة الأنبوبية والمكثفات والمعدات المماثلة لنقل الحرارة.
التكوين الكيميائي النموذجي:
| العنصر | الاحتياج |
|---|---|
| الكربون (ج) | 00.06 0.18% |
| المانغنيز (Mn) | 0.27 0.63% |
| الفوسفور (P) | ≤0.035% |
| كبريت (S) | ≤0.035% |
يقدم التركيب المنخفض الكربون المتحكم به قابلية تصنيع ممتازة ، وأداء العمل البارد ، ومقاومة التشقق أثناء عملية KL.
متطلبات ميكانيكية نموذجية:
| الممتلكات | الحد الأدنى للمطلب |
|---|---|
| قوة الشد | 325 مبا |
| قوة الغلة | 180 مبا |
| الطول | 35% |
| صلابة | أقصى 72 HRB |
هذه الخصائص الميكانيكية تضمن أن الأنبوب يمكن أن يتحمل عمليات التصنيع والحفاظ على الموثوقية الهيكلية أثناء تشغيل المبادل الحراري.
يتم فحص أنابيب ASME SA179 السامة على:
يتم معالجة سطح الأنبوب الخارجي ميكانيكياً بنمط متجعد لزيادة مساحة الارتباط بين الأنبوب والصفف.
يتم لف شريط زعانف ألومنيوم على شكل حرف L باستمرار حول الأنابيب الملتوية ، مما يشكل اتصالًا ميكانيكيًا ضيقًا.
يتم الضغط على قدم الزعانف بقوة على سطح الأنابيب لتحسين جودة الاتصال وكفاءة نقل الحرارة.

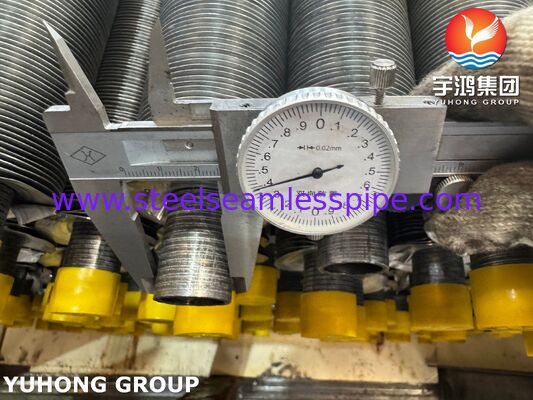

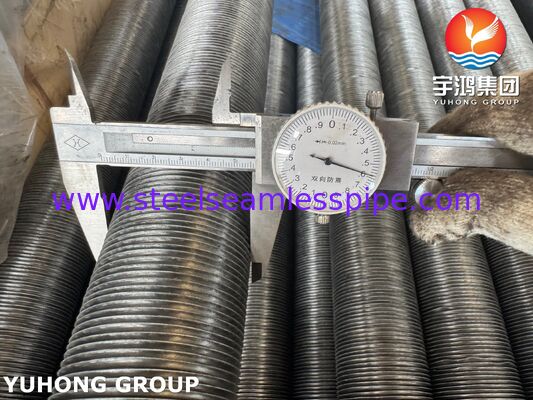

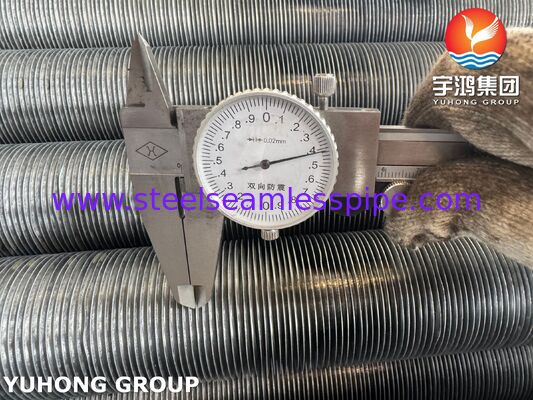

يتم فحص الأنابيب المنتهية KL للدقة الأبعاد، جودة ربط الدوافع، وحالة سطح.
لضمان الامتثال لمتطلبات ASME SA179 ومواصفات العملاء ، تخضع الأنابيب المزدوجة KL للتفتيش الشامل:
الوثائق المتاحة تشمل:
| الصناعة | المعدات النموذجية |
|---|---|
| النفط والغاز | مبردات الهواء، مكثفات العمليات |
| البتروكيماويات | أجهزة التبريد الغازية، ومبادلات الهيدروكربون |
| المعالجة الكيميائية | أنظمة استرداد الحرارة |
| توليد الطاقة | معدات التبريد |
| التكييف والتبريد | وحدات التكثيف |
| التصنيع الصناعي | أنظمة تبريد العملية |
توفر أنابيب ASME SA179 KL المزدوجة حلًا موثوقًا لتطبيقات مبادلات الحرارة المبردة بالهواء التي تتطلبنقل الحرارة بكفاءة، وتثبيت الزعانف بشكل آمن، والتشغيل الاقتصاديمزيج من أنبوب فولاذ الكربون عالي الجودة بدون خيوط وأجنحة الألومنيوم المقفلة ميكانيكياً يوفر أداءً مستقراً في البيئات الصناعية المتطلبة.
مع القدرة على التصنيع الممتازة، وقدرة ثابتة على نقل الحرارة، ومرونة التطبيق واسعة، والأنابيب النحاف KL لا تزال الخيار المفضل للمهندسين تصميمأنظمة تبريد الهواء والمكثفات ومبادلات الحرارة الصناعية.
