| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |

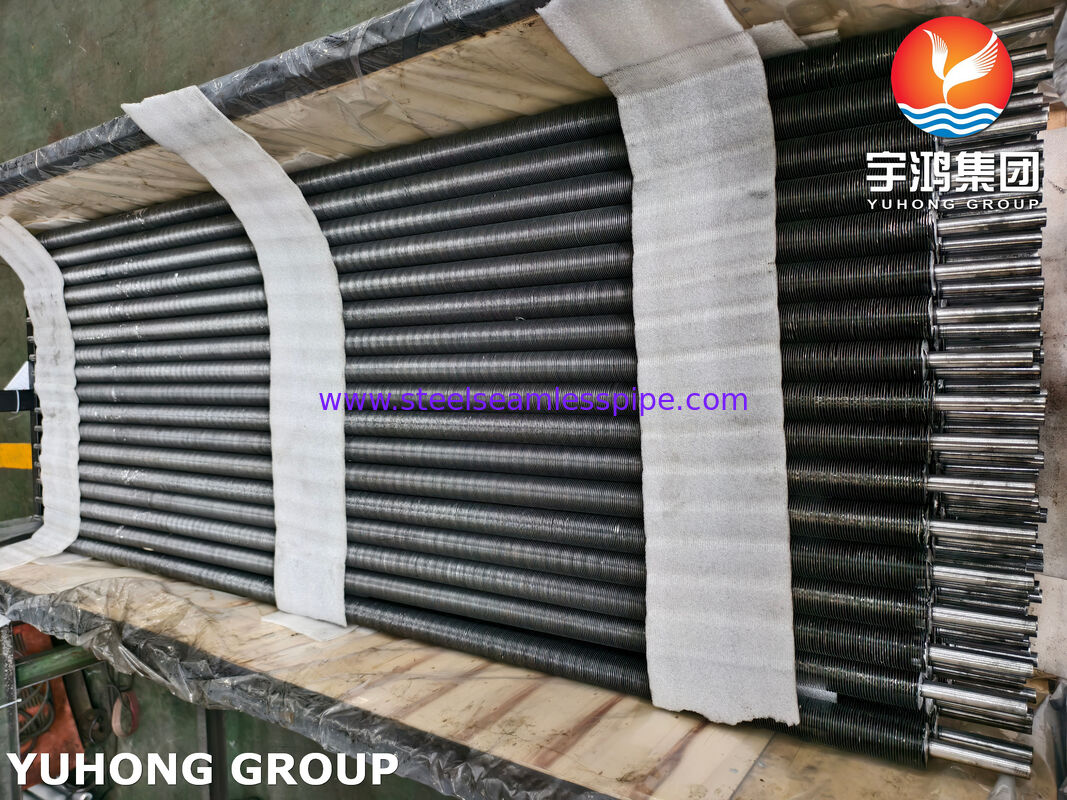

| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنابيب الزعانف المدمجة | مادة: | أنابيب الزعنفة المسننة |
|---|---|---|---|
| طلب: | أنابيب الزعانف المدمجة | طَرد: | حافظة خشبية بإطار حديدي |

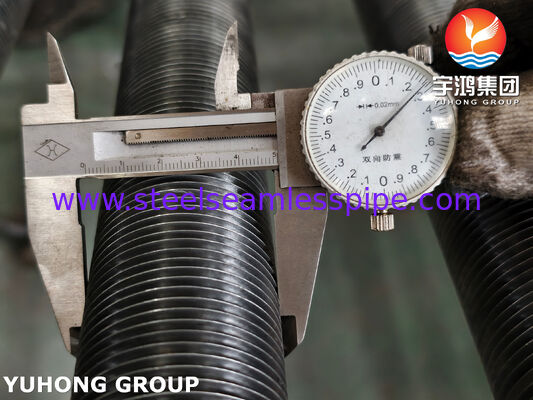

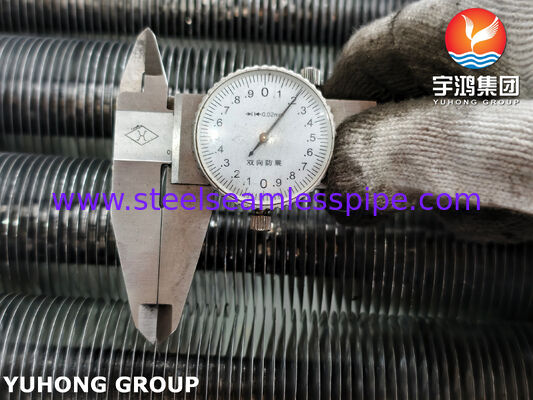

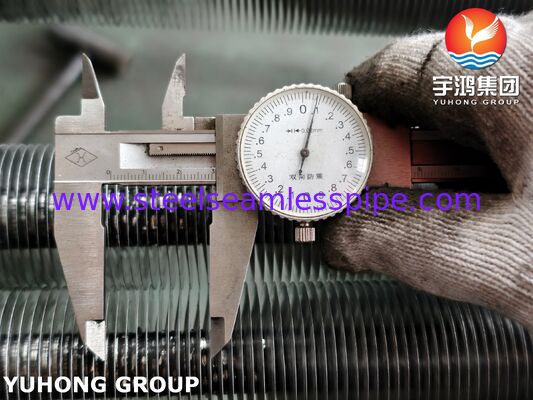

أنابيب الزعانف المدمجة لمكثفات تبريد الهواءهي مكونات نقل الحرارة عالية الأداء مصممة لأنظمة التكثيف المبردة بالهواءو تطبيقات التبريد الصناعي على نطاق واسع.أنبوب القاعدة من الفولاذ الكربوني GOST 550-2020 جنبا إلى جنب مع الزعانف المدمجة من الألومنيوم AL1060، هذه الأنابيب توفر موصلات حرارية ممتازة، وقوة ميكانيكية، ومقاومة للتآكل على المدى الطويل.
يتم إنتاج هيكل الزعانف المدمج عن طريق معالجة الخنادق المدارية في السطح الخارجي للأنبوب الصلب وإدراج زعانف الألومنيوم بشكل راسخ في الخنادق.هذه الطريقة الميكانيكية للاتصال تخلق اتصالًا دائمًا من الزعانف إلى الأنابيبيضمن نقل الحرارة الفعال حتى في ظل اهتزازات عالية، الدورة الحرارية، وظروف العمل في الهواء الطلق.
هذه الأنبوبات الزعانف تطبق على نطاق واسع فيمحطات توليد الكهرباء والمرافق البتروكيماوية ووحدات المصافي ومصانع معالجة الغاز الطبيعي وأنظمة تكثيف البخار الصناعي، حيث أداء رفض الحرارة الموثوق به وطول عمر الخدمة أمر ضروري.
توفر زعانف الألومنيوم AL1060 توصيلًا حراريًا ممتازًا ، مما يزيد بشكل كبير من مساحة نقل الحرارة الخارجية مقارنة بالأنبوب العارية.مساحة السطح الكبيرة تحسن كفاءة نقل الحرارة الجوي، مما يسمح بتصميمات مكثفات صغيرة.
إن عملية تصنيع الزعانف المدمجة تخلق اتصال ميكانيكي ضيق بين زعانف الألومنيوم والأنبوب الصلب. وهذا يمنع ترهل الزعانف أثناء تقلبات درجة الحرارة، الاهتزاز،والعمل على المدى الطويل.
تنتج زعانف الألومنيوم طبقة من الأوكسيدات الواقية بشكل طبيعي، مما يوفر مقاومة للتآكل الجوي.أنبوب الصلب GOST 550-2020 يوفر قدرة موثوقة على تحمل الضغط لخدمة المكثفات.
أنابيب الزعانف المدمجة مناسبة بشكل خاص للمكثفات المبردة بالهواء التي تتعرض:
| البند | مجموعة المواصفات |
|---|---|
| مادة الأنبوب الأساسي | GOST 550-2020 الفولاذ الكربوني |
| مادة الزعانف | AL1060 الألومنيوم |
| نوع الأنابيب | أنبوب فولاذي بلا خيوط |
| نوع التصنيع | أنبوب ذو أقدام ميكانيكية مقيدة |
| القطر الخارجي للأنبوب | 25.4 ملم 76.2 ملم |
| سمك جدار الأنابيب | 2.0 ملم.8 ملم |
| طول الأنابيب | 3,000 ملم ️ 18,000 ملم |
| ارتفاع الزعانف | 8 ملم 20 ملم |
| سمك الزعانف | 0.2 ملم.0.5 ملم |
| حافة الزعانف | 2.0 ملم.5.0 ملم |
| درجة حرارة العمل القصوى | ما يصل إلى حوالي 300 درجة مئوية (اعتماداً على ظروف التصميم) |
الأبعاد المخصصة متوفرة وفقًا لرسومات العملاء ومتطلبات تصميم المكثف.
أنابيب ذو زعانف مضمنة مصنوعة منمواد GOST 550-2020 + AL1060تستخدم عادة في:
لضمان الموثوقية والامتثال لمتبادلات الحرارة الصناعية ، تخضع أنابيب الزعانف المدمجة لإجراءات تفتيش شاملة.
| العنصر | المحتوى النموذجي (%) |
|---|---|
| الكربون (ج) | ≤ 0.25 |
| السيليكون (Si) | 0.17 ¥ 0.37 |
| المانغنيز (Mn) | 0.35 080 |
| الفوسفور (P) | ≤ 0.035 |
| كبريت (S) | ≤ 0.035 |
| الحديد (Fe) | الرصيد |
قد يختلف التركيب الكيميائي وفقًا لصفات الصلب GOST المحددة من قبل العميل.
| العنصر | المحتوى النموذجي (%) |
|---|---|
| الألومنيوم (Al) | ≥ 99.60 |
| السيليكون (Si) | ≤ 0.25 |
| الحديد (Fe) | ≤ 0.35 |
| النحاس | ≤ 0.05 |
| المانغنيز (Mn) | ≤ 0.03 |
| المغنيسيوم (Mg) | ≤ 0.03 |
| الزنك (Zn) | ≤ 0.05 |
| الممتلكات | الاحتياج |
|---|---|
| قوة الشد | 370 500 مبا |
| قوة الغلة | ≥ 215 MPa |
| الطول | ≥ 20% |
| صلابة | وفقًا لمتطلبات الصف المطبقة |
| الممتلكات | القيمة النموذجية |
|---|---|
| قوة الشد | 70 ¥ 130 مبا |
| قوة الغلة | 20 ️ 80 مبا |
| الطول | ≥ 20% |
| الكثافة | 2.70 غرام/سم3 |
| التوصيل الحراري | حوالي 230 واط/ميكروكيل |
