| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنابيب الزعنفة المقذوفة | مادة: | أستم A192 + ألومنيوم 1060 |
|---|---|---|---|
| طلب: | المكثفات المبردة بالهواء | طَرد: | حافظة خشبية بإطار حديدي |

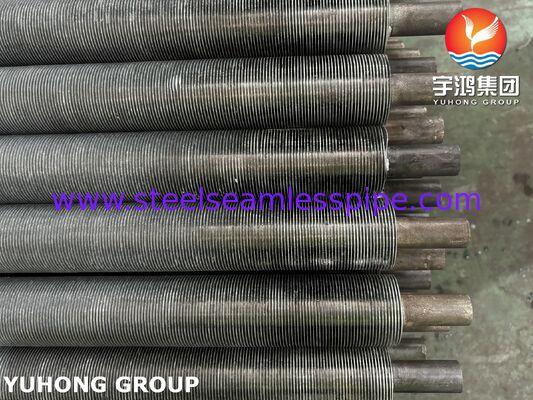

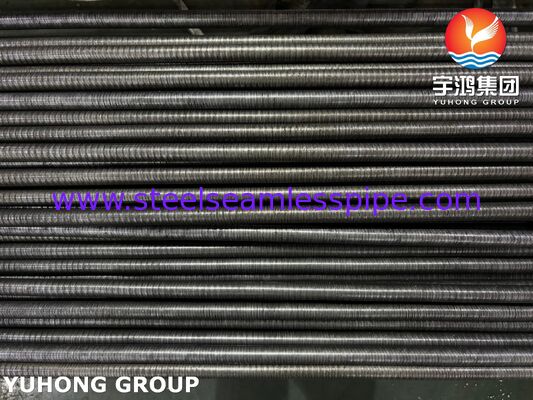

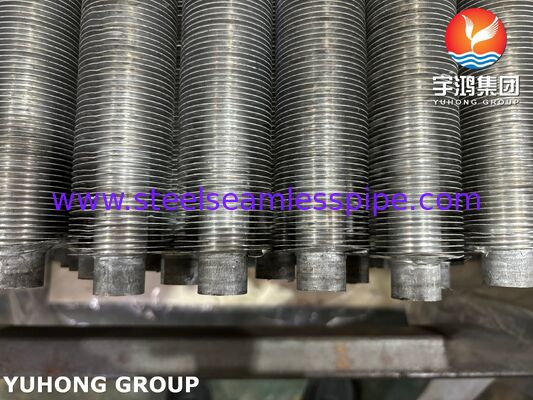

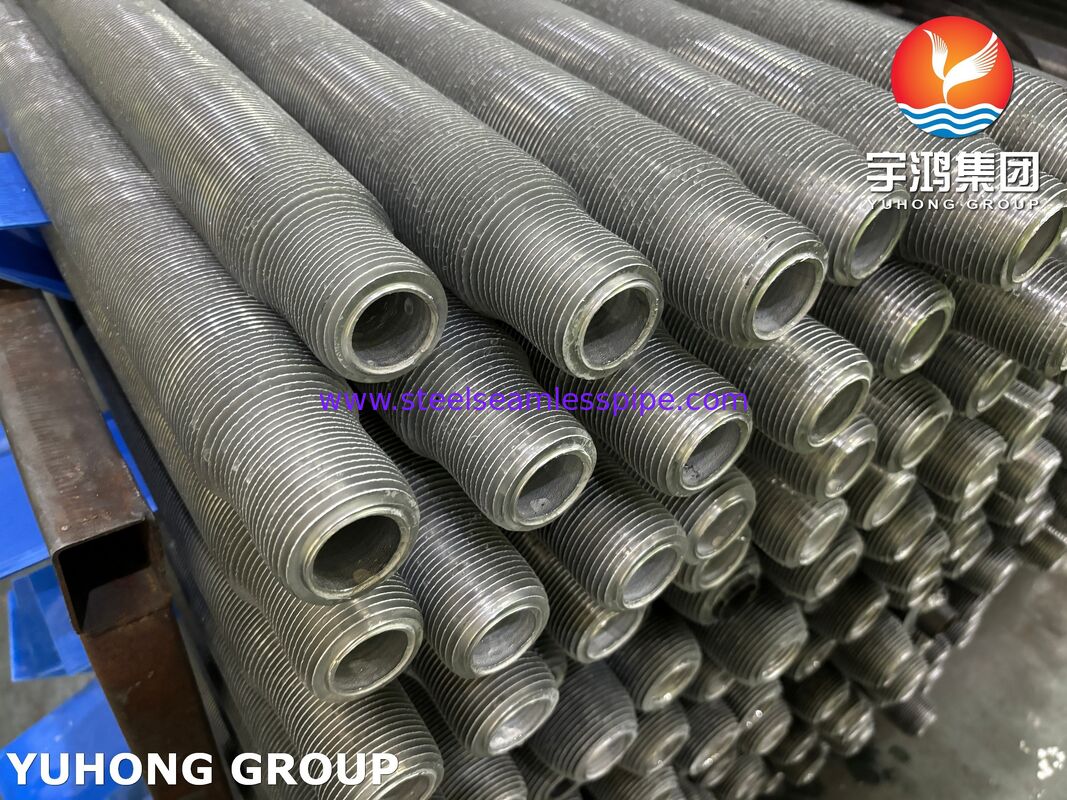

أنابيب مقطوعة مطوية بالهواء للمكثفاتهي مكونات نقل الحرارة عالية الكفاءة مصممة لتطبيقات التبريد المتطلبة حيث يتطلب أداء حراري موثوق به ومقاومة للتآكل ومدة خدمة طويلة.المصنوعة بجودة عاليةأنبوب أساس من الفولاذ الكربوني ASTM A192ومواد الزعانف الخارجية من الألومنيوم 1060، هذه الأنابيب توفر قدرة ممتازة على تبادل الحرارةالمكثفات المبردة بالهواء (ACC) وأنظمة تبريد محطات توليد الكهرباء والمرافق البتروكيماوية ووحدات المصافي ومعدات استعادة الحرارة الصناعية.
تشكل عملية تصنيع التطويق هيكلًا متكاملًا من زعانف الألومنيوم حول أنبوب الصلب ، مما يخلق رابطًا ميكانيكيًا قويًا بين الزعانف والأنبوب.بالمقارنة مع الأنابيب التقليدية الملفوفة أو المطاوعةتوفر الأنابيب ذات الأجنحة المكبلة استقرارًا متزايدًا للتواصل وحماية متزايدة من التآكل ومقاومة متفوقة للهزات والدورات الحرارية.
مزيج من أنابيب الصلب الكربوني ASTM A192 والصفائح من الألومنيوم 1060 يوفر توازنًا مثاليًا للقوة الميكانيكية والقيادة الحرارية والتشغيل الاقتصادي ،مما يجعلها تستخدم على نطاق واسع في أنظمة مبادلة الحرارة ذات التبريد الهوائي على نطاق واسع.
يتم طحن زعانف الألومنيوم ميكانيكياً على السطح الخارجي للأنبوب الصلب، مما يضمن:
أثناء الطحن، الألومنيوم يشكل طبقة واقية مستمرة حول سطح الأنبوب،المساعدة في حماية أنبوب الصلب الكربوني من التآكل الجوي وتحسين موثوقية الخدمة في المنشآت الخارجية.
يوفر الألومنيوم 1060 توصيلًا حراريًا ممتازًا ، مما يسمح بتبديد الحرارة بكفاءة في المكثفات المبردة بالهواء مع الحفاظ على بنية خفيفة الوزن.
أنابيب الزعانف المكبلة تستخدم عادة في:
يتم استخدام الأنابيب المزروعة المزروعة على نطاق واسع في أنظمة ACC ل:
مناسبة ل:
التطبيقات الشائعة تشمل:
| البند | المواصفات |
|---|---|
| اسم المنتج | أنابيب مقطوعة |
| التطبيق | المكثفات المبردة بالهواء / المبادلات الحرارية المبردة بالهواء |
| مادة الأنبوب الأساسي | الصلب الكربوني ASTM A192 |
| مادة الزعانف | الألومنيوم 1060 |
| طريقة التصنيع | صناعة الألومنيوم بالصد |
| نوع الأنابيب | أنابيب من الفولاذ الكربوني |
| نوع الزعانف | زعانف الألومنيوم المكبدة |
| حالة سطح | الانتهاء من الطاحونة / المعالجة المخصصة |
| الطول القياسي | 6000 ملم / 12000 ملم (أطوال مخصصة متاحة) |
يتم إنتاج الأبعاد التالية عادةً لتطبيقات المكثفات المبردة بالهواء:
| المعلم | النطاق النموذجي |
|---|---|
| قطر خارجية | 19.05 ملم. 38.10 ملم |
| سمك الجدار | 1.65 ملم.3.50 ملم |
| طول الأنابيب | 3,000 مم ️ 15,000 مم |
الأحجام الشائعة تشمل:
| المعلم | النطاق النموذجي |
|---|---|
| قطر الزعانف الخارجي | 40 ملم 80 ملم |
| ارتفاع الزعانف | 8 ملم 22 ملم |
| سمك الزعانف | 0.3 ملم.0.6 ملم |
| كثافة الزعانف | 394 630 زعانف/متر |
(يمكن تصنيع الأبعاد المخصصة وفقًا لرسومات العميل ومتطلبات التصميم الحراري.)
ASTM A192 هي مواصفات الغلاية الفولاذية الكربونية والأنابيب المبادلة للحرارة التي تستخدم على نطاق واسع لتطبيقات نقل الحرارة عالية درجة الحرارة والضغط.
| العنصر | الحد الأقصى / المتطلب |
|---|---|
| الكربون (ج) | ≤0.06 ∼0.18٪ |
| المانغنيز (Mn) | 0.27 ∙ 0.63 ٪ |
| الفوسفور (P) | ≤0.035% |
| كبريت (S) | ≤0.035% |
| السيليكون (Si) | ≤0.25% |
| الممتلكات | الاحتياج |
|---|---|
| قوة الشد | ≥325 MPa |
| قوة الغلة | ≥180 MPa |
| الطول | ≥35% |
الألومنيوم 1060 هو سبيكة ألومنيوم نقية تجارياً ذات توصيل حراري ممتاز ومقاومة للتآكل.
| العنصر | المحتوى |
|---|---|
| الألومنيوم (Al) | ≥99.60% |
| السيليكون (Si) | ≤0.25% |
| الحديد (Fe) | ≤0.35% |
| النحاس | ≤0.05% |
| المانغنيز (Mn) | ≤0.03% |
| المغنيسيوم (Mg) | ≤0.03% |
| الزنك (Zn) | ≤0.05% |
| الممتلكات | القيمة النموذجية |
|---|---|
| قوة الشد | 75-135 مبا |
| قوة الغلة | 20 ‰95 MPa |
| الطول | 20 ٪ 45% |
| التوصيل الحراري | حوالي 230 واط/ميكروكيل |
عملية الإنتاج تشمل:
لضمان التشغيل الموثوق به في أنظمة التكثيف المبردة بالهواء ، تخضع الأنابيب المزدوجة بالصفافات للتفتيش الصارم على الجودة.
يشمل:
الطرق الشائعة:
وتشمل المعلمات التي تم فحصها:
يتم إجراؤها للتحقق من:
يمكن إجراء الاختبار الهيدروستاتيكي أو النيوماتيكي وفقًا لمواصفات العميل ومتطلبات المشروع.
