| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنبوب ذو زعانف مسنن | مادة: | ASTM SA213 T22 |
|---|---|---|---|
| طلب: | المبادلات الحرارية والغلايات | طَرد: | حافظة خشبية بإطار حديدي |

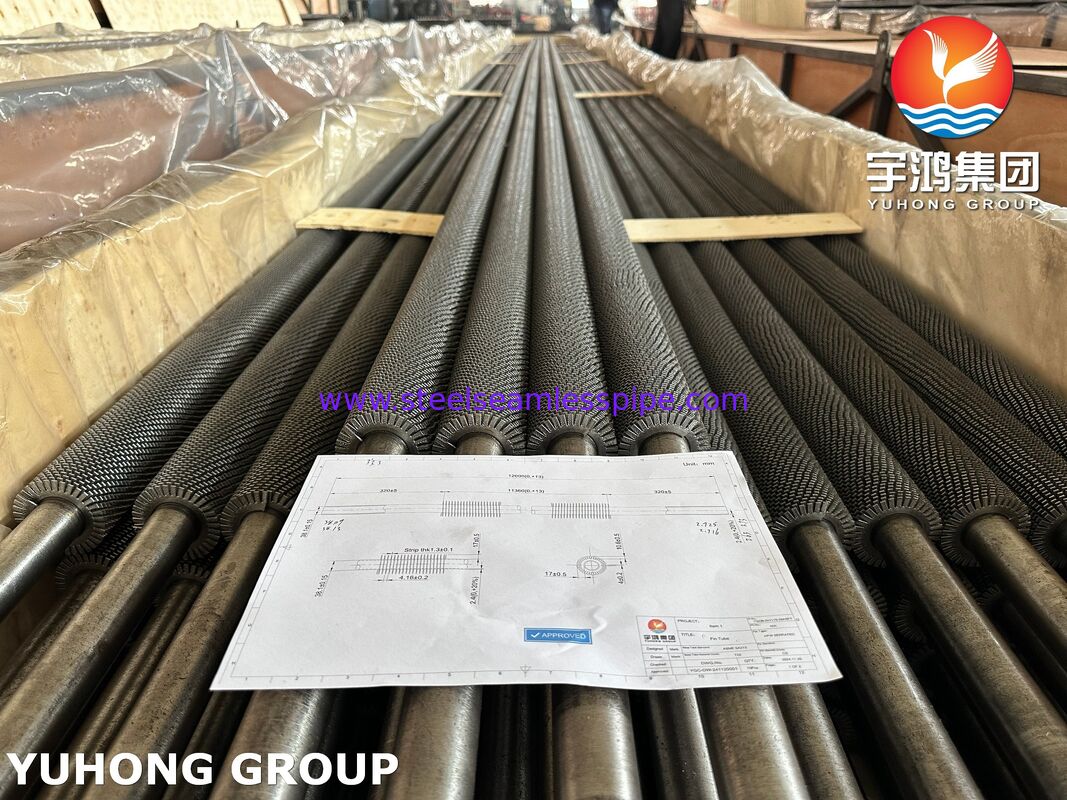

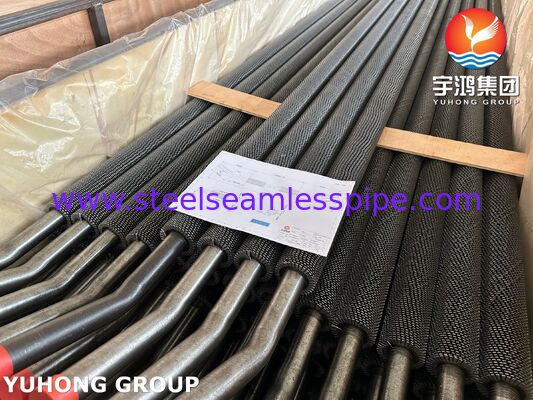

الأنابيب ذات الزعانف المسننة ASTM SA213 T22 عبارة عن مكونات نقل حرارة متميزة مصممة لبيئات الخدمة ذات درجة الحرارة العالية والضغط العالي. تم تصنيعها من أنابيب فولاذية غير ملحومة من سبائك الحديد ASTM SA213 Grade T22 ومزودة بزعانف مسننة ملحومة بشكل مستمر، وتستخدم هذه الأنابيب على نطاق واسع في الغلايات، والمقتصدات، وسخانات الهواء، ووحدات استعادة الحرارة المهدرة، ومصانع البتروكيماويات، ومرافق توليد الطاقة.
يعزز تصميم الزعنفة المسننة الأداء الحراري عن طريق تعطيل الطبقة الحدودية للغازات المتدفقة، مما يؤدي إلى زيادة الاضطراب وتحسين كفاءة نقل الحرارة بالحمل الحراري. إلى جانب مقاومة الزحف الممتازة ومقاومة الأكسدة لسبائك الفولاذ ASTM SA213 T22، توفر هذه الأنابيب ذات الزعانف عملية موثوقة طويلة المدى في التطبيقات الصناعية الصعبة.
يتم تصنيع الأنابيب ذات الزعانف المسننة عن طريق لحام زعانف مسننة (مسننة) خصيصًا على السطح الخارجي للأنبوب بنمط حلزوني مستمر. يزيد شكل الزعنفة المجزأة من اضطراب تدفق الهواء مع تقليل المقاومة الحرارية عبر سطح الزعنفة.
بالمقارنة مع الأنابيب ذات الزعانف الصلبة العادية، توفر الأنابيب ذات الزعانف المسننة ما يلي:
بالنسبة لأنظمة استعادة الحرارة ذات درجة الحرارة العالية، تعد ASTM SA213 T22 واحدة من أكثر المواد المحددة على نطاق واسع نظرًا لاحتفاظها بالقوة الممتازة ومقاومتها للتآكل.
توفر تركيبة سبائك الكروم والموليبدينوم مقاومة رائعة للزحف واستقرارًا ميكانيكيًا عند درجات حرارة التشغيل المرتفعة.
تخلق الزعانف المسننة اضطرابًا يمكن التحكم فيه، مما يزيد من معدلات نقل الحرارة مقارنة بتصميمات الزعانف الصلبة التقليدية.
يضمن اللحام ذو المقاومة العالية التردد رابطة معدنية مستمرة بين الزعنفة والأنبوب، مما يقلل من مقاومة التلامس الحراري.
يعمل محتوى الكروم على تحسين مقاومة الأكسدة والقياس في بيئات غاز المداخن ذات درجة الحرارة العالية.
مصمم للتشغيل المستمر في العمليات الصناعية القاسية حيث تعد الموثوقية والكفاءة الحرارية أمرًا بالغ الأهمية.
متوفر بأبعاد مخصصة وتكوينات زعانف ومجموعات مواد لتناسب متطلبات العملية المحددة.
تستخدم الأنابيب ذات الزعانف المسننة ASTM SA213 T22 بشكل شائع في:
| المعلمة | النطاق القياسي |
|---|---|
| مادة الأنبوب الأساسي | أستم SA213 T22 |
| القطر الخارجي للأنبوب | 19.05 ملم – 63.50 ملم |
| سمك جدار الأنبوب | 2.0 ملم – 8.0 ملم |
| طول الأنبوب | ما يصل إلى 18000 ملم |
| مادة الزعانف | الكربون الصلب، سبائك الصلب، الفولاذ المقاوم للصدأ |
| سمك الزعنفة | 0.8 ملم – 2.0 ملم |
| ارتفاع الزعنفة | 8 ملم – 25 ملم |
| الملعب الزعنفة | 3 ملم - 12 ملم |
| كثافة الزعانف | 80 – 330 زعانف/متر |
| نوع الزعنفة | زعنفة ملحومة مسننة حلزونية |
| طريقة التصنيع | اللحام بالمقاومة العالية التردد (HFW) |
يمكن تصنيع الأبعاد المخصصة وفقاً لمواصفات المشروع والمعايير الدولية.
| عنصر | تعبير (٪) |
|---|---|
| الكربون (ج) | 0.05 - 0.15 |
| المنغنيز (من) | 0.30 – 0.60 |
| الفوسفور (ف) | ≥ 0.025 |
| الكبريت (S) | ≥ 0.025 |
| السيليكون (سي) | .50.50 |
| الكروم (الكروم) | 1.90 - 2.60 |
| الموليبدينوم (مو) | 0.87 - 1.13 |
تساهم عناصر سبائك الكروم والموليبدينوم بشكل كبير في قوة درجات الحرارة العالية، ومقاومة الأكسدة، وأداء الزحف على المدى الطويل.
| ملكية | الحد الأدنى للقيمة |
|---|---|
| قوة الشد | 415 ميجا باسكال |
| قوة العائد | 205 ميجا باسكال |
| استطالة | 30% |
| صلابة | عادة ≥ 163 HB |
| الحد الأقصى لدرجة حرارة الخدمة الموصى بها | تقريبا. 600 درجة مئوية |
قد تختلف الخواص الميكانيكية حسب ظروف المعالجة الحرارية ومتطلبات الإنتاج.
يتم إنتاج الأنابيب ذات الزعانف المسننة ASTM SA213 T22 باستخدام عملية تصنيع خاضعة للرقابة:
تضمن هذه العملية رابطة قوية من الزعنفة إلى الأنبوب والتوصيل الحراري الأمثل.

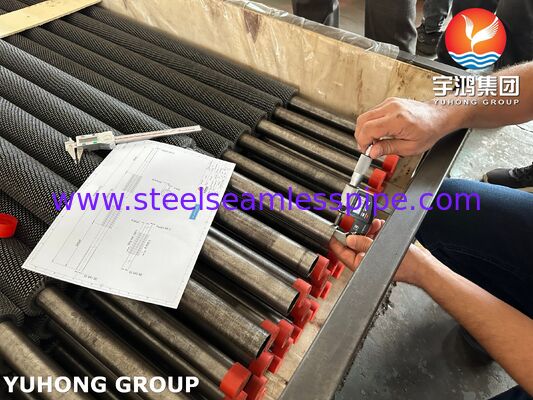

تخضع كل دفعة لإجراءات الاختبار والفحص الشاملة لضمان الامتثال لمواصفات العميل والمعايير الدولية.
عند الشحن، يمكن تقديم الوثائق التالية:
تم تصميم الأنابيب ذات الزعانف المسننة لدينا لتحقيق أقصى قدر من الكفاءة الحرارية مع الحفاظ على متانة استثنائية في ظل ظروف التشغيل القاسية. من خلال تكنولوجيا اللحام المتقدمة، ومراقبة الجودة الصارمة، والتتبع الكامل للمواد، نقوم بتوفير حلول الأنابيب ذات الزعانف التي تلبي المتطلبات الملحة لتوليد الطاقة، ومعالجة البتروكيماويات، وعمليات التكرير، وأنظمة استعادة الحرارة الصناعية في جميع أنحاء العالم.
سواء كان مشروعك يتطلب أبعادًا قياسية أو تصميمات أنابيب ذات زعانف مخصصة بالكامل، فإن الأنابيب ذات الزعانف المسننة ASTM SA213 T22 توفر أداءً موثوقًا في نقل الحرارة، وتكاليف صيانة منخفضة، وقيمة تشغيلية طويلة المدى.
