| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | To be discussed |

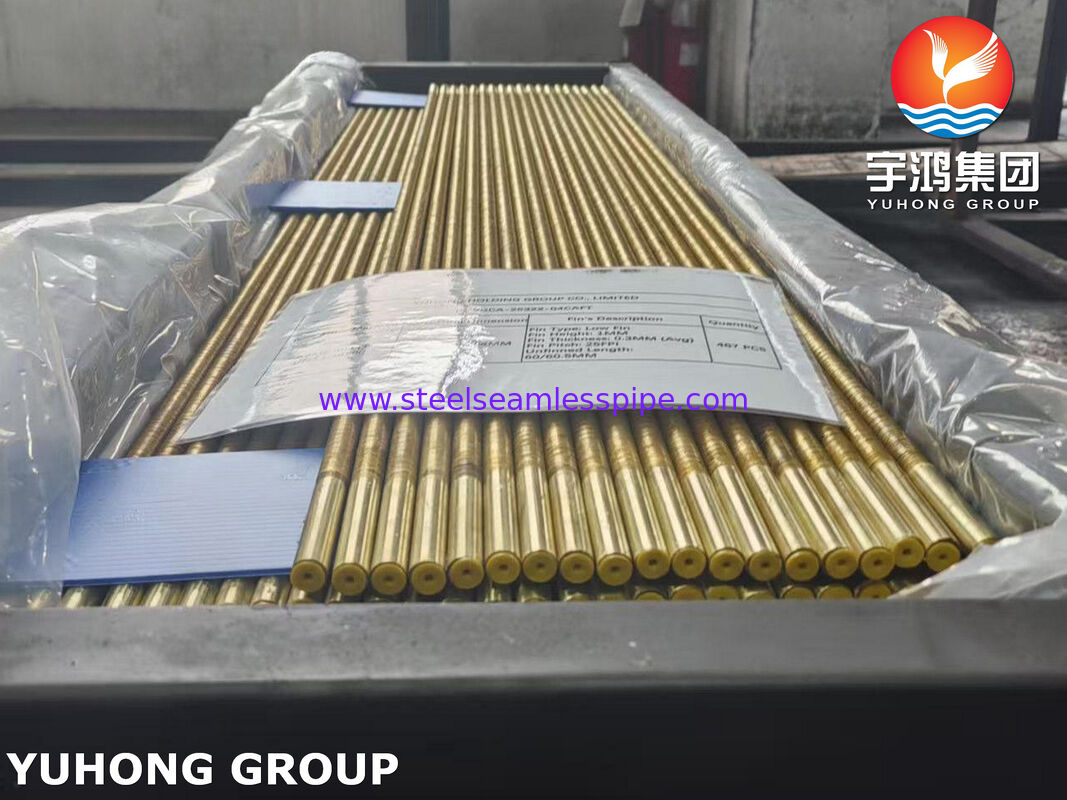

| تفاصيل التغليف: | حالة الخشب الرقائقي أو حالة خشبية الإطار الحديد |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | الأنابيب المدمجة ذات الأجنحة | مادة: | أسم SB111 C68700 |
|---|---|---|---|
| طلب: | المبادلات الحرارية ذات الغلاف والأنبوب | طَرد: | حالة الخشب الرقائقي أو حالة خشبية الإطار الحديد |
| إبراز: | أنابيب ASME SB111 C68700 ذات الزعانف المنخفضة,أنابيب مبادلة الحرارة ذات الزعانف ذات القشرة والأنابيب,أنابيب المبادل الحراري C68700 مع ضمان |
||
ASME SB111 C68700 أنابيب منخفضة الزعانف للمبادلات الحرارية ذات الغلاف والأنبوب
نظرة عامة على المنتج
ASME SB111 C68700 الأنابيب ذات الزعانف المنخفضة عبارة عن أنابيب نقل حرارة ذات سطح محسّن ممتاز مصنوعة من أنابيب غير ملحومة من النحاس والألمنيوم (UNS C68700) ومصممة خصيصًا للمبادلات الحرارية ذات الغلاف والأنبوب عالية الكفاءة. يتم تشكيل هندسة الزعانف المنخفضة ميكانيكيًا من جدار الأنبوب الأساسي، مما يؤدي إلى إنشاء هيكل زعنفة متكامل يزيد بشكل كبير من مساحة نقل الحرارة الخارجية مع الحفاظ على التوصيل الحراري الممتاز والسلامة الميكانيكية.
يُعرف نحاس الألومنيوم C68700 على نطاق واسع بمقاومته الاستثنائية للتآكل بمياه البحر، والتآكل، وهجوم الاصطدام، والحشف الحيوي، مما يجعله واحدًا من أكثر المواد المحددة على نطاق واسع للمكثفات، والمبردات البحرية، ومحطات تحلية المياه، ومحطات الطاقة، والمبادلات الحرارية البتروكيماوية.
إن الجمع بين تعدين الألومنيوم والنحاس الأصفر وتحسين الزعانف المنخفضة يمكّن المصممين من تحقيق أداء حراري أعلى، وتقليل حجم المبادل، وخفض تكاليف التشغيل مقارنة بالأنابيب العادية التقليدية.
الميزات الرئيسية
التطبيقات النموذجية
توليد الطاقة
الصناعة البحرية
محطات تحلية المياه
البتروكيماويات والتكرير
التدفئة والتهوية وتكييف الهواء والتبريد
عملية التصنيع
يتم تشكيل الزعانف المنخفضة من خلال عملية عمل باردة دقيقة تعمل على إزاحة المواد من جدار الأنبوب لإنشاء زعانف حلزونية مستمرة. نظرًا لأن الزعانف جزء لا يتجزأ من الأنبوب، فلا يوجد انقطاع معدني بين الزعنفة والمادة الأساسية.
توفر طريقة التصنيع هذه:
نطاق الحجم القياسي
| المعلمة | النطاق القياسي |
|---|---|
| القطر الخارجي للأنبوب الأساسي | 15.88 ملم – 31.75 ملم |
| سمك جدار الأنبوب | 0.70 ملم – 3.00 ملم |
| طول الأنبوب | ما يصل إلى 18000 ملم |
| ارتفاع الزعنفة | 0.8 ملم – 2.5 ملم |
| الملعب الزعنفة | 8 - 26 زعانف لكل بوصة (FPI) |
| سمك الزعنفة | 0.25 ملم – 0.50 ملم |
| طول الزعانف | وفقا لمتطلبات العملاء |
| طول النهاية العارية | 50 ملم – 300 ملم |
| نسبة تحسين مساحة السطح | 2 – 4 مرات أنبوب عادي |
يمكن إنتاج الأبعاد المخصصة وتكوينات الزعانف وفقًا لمواصفات المشروع وحسابات التصميم الحراري.
التركيب الكيميائي لـ ASME SB111 C68700 (نحاس أصفر)
| عنصر | تعبير (٪) |
|---|---|
| النحاس (النحاس) | 76.0 - 79.0 |
| الزنك (الزنك) | توازن |
| الألومنيوم (آل) | 1.8 - 2.5 |
| الزرنيخ (ع) | 0.02 – 0.06 |
| الحديد (الحديد) | 0.06 ماكس |
| المنغنيز (من) | 0.01 ماكس |
| النيكل (ني) | 0.50 ماكس |
| الرصاص (الرصاص) | 0.07 ماكس |
تشكل إضافة الألومنيوم الخاضعة للرقابة طبقة سطحية واقية تعزز بشكل كبير مقاومة التآكل والتآكل الناتج عن مياه البحر.
الخواص الميكانيكية
الخواص الميكانيكية النموذجية (حالة التلدين)
| ملكية | قيمة |
|---|---|
| قوة الشد | ≥ 360 ميجا باسكال |
| قوة الخضوع (تمديد بنسبة 0.5% تحت الحمل) | ≥ 125 ميجا باسكال |
| استطالة | ≥ 30% |
| صلابة | نموذجي 70-100 HRB |
| الموصلية الحرارية | حوالي 115-125 واط/م·ك |
| كثافة | حوالي 8.33 جم/سم3 |
قد تختلف القيم وفقًا لأبعاد الأنبوب وحالة التصنيع ومواصفات العميل.
التفتيش والاختبار
التحقق من المواد الخام

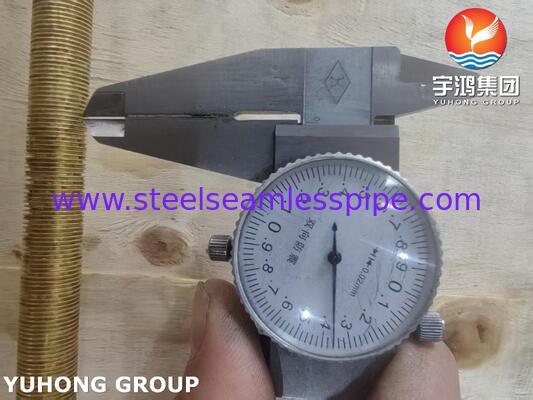

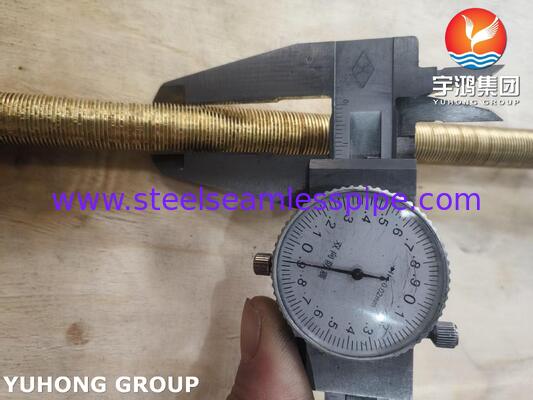

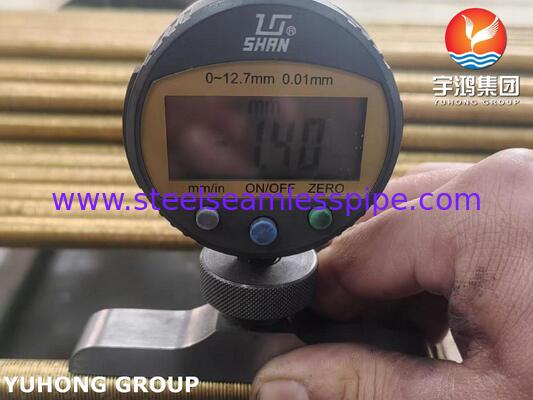

التفتيش الأبعاد
الاختبارات الميكانيكية
الاختبارات غير المدمرة (NDT)
فحص السطح
الوثائق المقدمة
مزايا الأنابيب ذات الزعانف المنخفضة C68700
يزيد المظهر الجانبي المنخفض من مساحة السطح الخارجي، مما يؤدي إلى تحسين الكفاءة الحرارية بشكل ملحوظ مقارنة بالأنابيب العادية.
يوفر النحاس الأصفر المصنوع من الألومنيوم حماية ممتازة ضد التآكل الناتج عن مياه البحر، مما يجعله مثاليًا للتطبيقات البحرية وتحلية المياه.
تتيح معاملات نقل الحرارة المحسنة تصميمات أكثر إحكاما للمبادلات وتقليل استخدام المواد.
تساهم المقاومة الممتازة للتآكل والتآكل والتلوث الحيوي في خفض تكاليف الصيانة وإطالة العمر التشغيلي.
يجمع بين الأداء الحراري القوي والمتانة، مما يقلل من تكاليف دورة الحياة الإجمالية.
المعايير المعمول بها
يمكن إجراء التصنيع والفحص وفقًا لما يلي:
لماذا تختار الأنابيب ذات الزعانف المنخفضة ASME SB111 C68700؟
توفر أنابيب ASME SB111 C68700 المصنوعة من الألومنيوم والنحاس ذات الزعانف المنخفضة مزيجًا مثاليًا من كفاءة نقل الحرارة ومقاومة التآكل بمياه البحر والموثوقية الميكانيكية والمتانة على المدى الطويل. يتيح تصميم سطحها المحسّن أداءً حراريًا أعلى مع الحفاظ على مقاومة التآكل المؤكدة للنحاس الأصفر، مما يجعلها خيارًا مفضلاً للمبادلات الحرارية ذات الغلاف والأنبوب التي تعمل في البيئات البحرية، وتوليد الطاقة، وتحلية المياه، والتدفئة والتهوية وتكييف الهواء (HVAC)، والبيئات البتروكيماوية.
