| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنبوب زعنفة مضمن | مادة: | ASTM A106 Gr.B+CU-T2 |
|---|---|---|---|
| طلب: | المبادلات الحرارية المبردة بالهواء | طَرد: | حافظة خشبية بإطار حديدي |
أيه إس تي إم أيه 106 ج.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliabilityعملية تصنيع الزعانف المدمجة تدخل ويقفل شريط الزعانف النحاسي ميكانيكيا في خندق معالج بدقة على سطح أنبوب الفولاذ الكربوني،إنشاء رابطة قوية تشبه المعادن تضمن أداءً ممتازًا لنقل الحرارة ومقاومة تسريح الزعانف تحت الدورة الحرارية.
الجمع بين المقاومة الميكانيكية أنابيب الصلب السلس ASTM A106 الدرجة B مع الموصلات الحرارية الاستثنائية من CU-T2 الزعانف النحاسية، هذه الأنابيب الزعانف تستخدم على نطاق واسع في مكيفات الهواء،مبردات العمليات، المبردات الغازية، ومبردات الزيت، ومبردات الضاغط بعد التبريد، ومرافق توليد الكهرباء، ومحطات البتروكيماويات، وأنظمة استرداد الحرارة HVAC.
يتم إنتاج الأنابيب المضمنة المزروعة عن طريق معالجة خندق مروحي مستمر في السطح الخارجي من أنبوب ASTM A106 Gr.B.بعد ذلك ، يتم لف شريط زعانف CU-T2 النحاسي بشكل ميكانيكي ويتم تضمينه بشكل وثيق في القناةيتم تحريك مادة الأنبوب الأساسي حول جذر الزعانف لتثبيت الزعانف بشكل آمن في مكانه.
طريقة التصنيع هذه توفر:
الأنبوب الأساسي (ASTM A106 Gr.B)

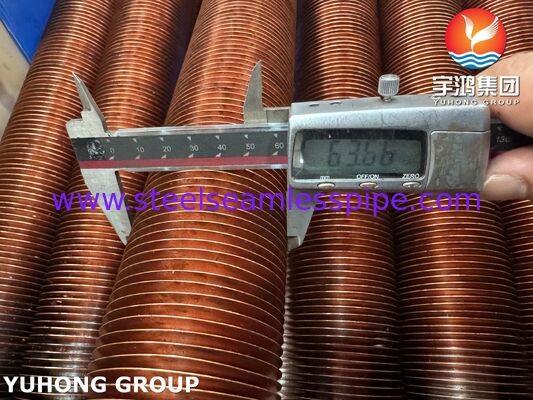

خارج نطاق القطر:

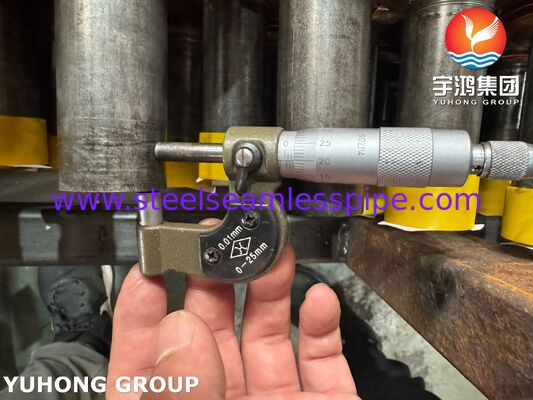

سمك الجدار:

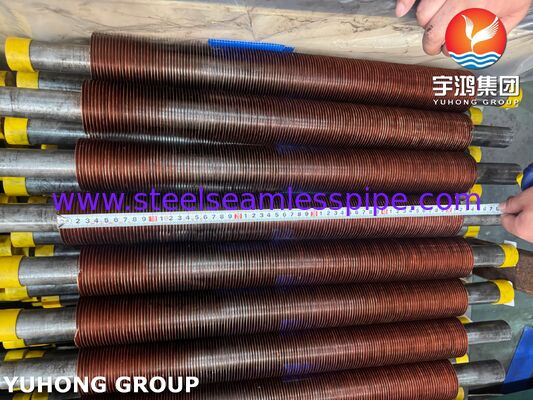

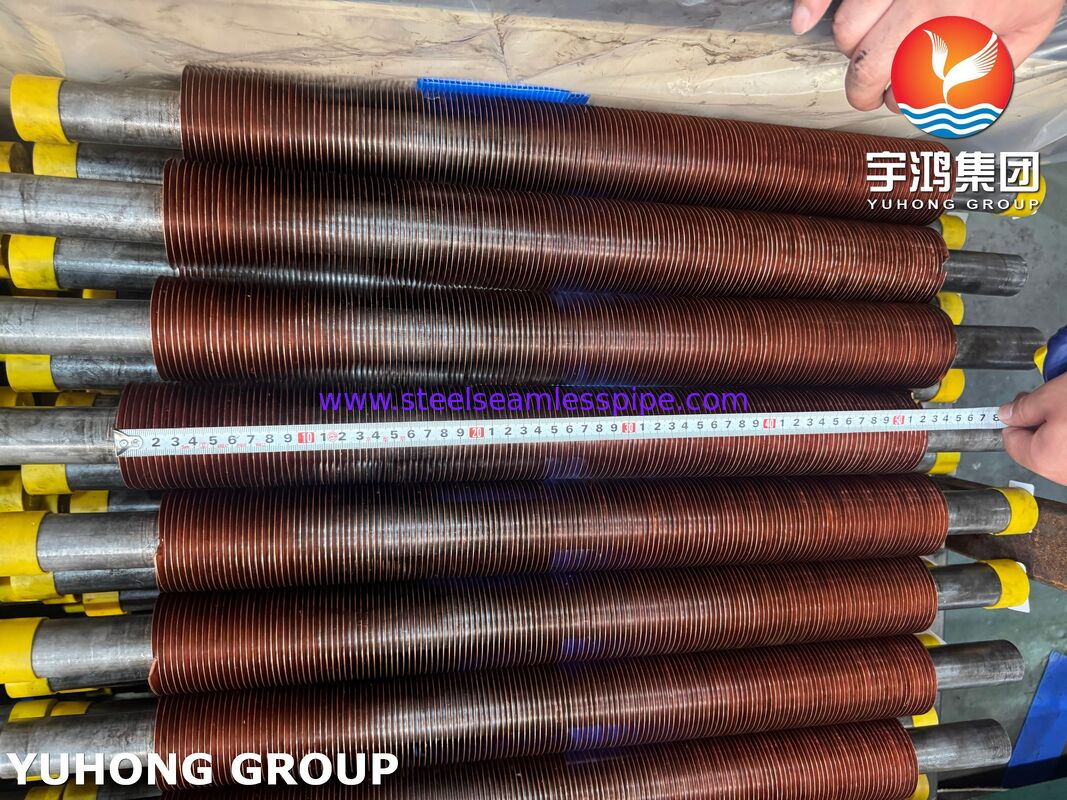

طول الأنابيب:
CU-T2 ذيل النحاس
ارتفاع الزعانف:

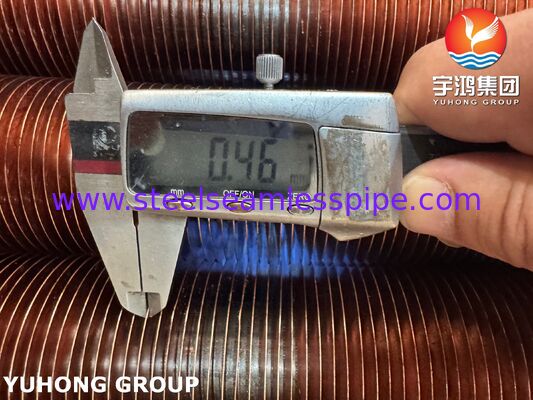

سمك الزعانف:
نطاق الزعانف:
كثافة الزعانف:
يمكن تخصيص الأبعاد وفقا لمتطلبات التصميم الحراري.
مادة الأنبوب الأساسي
أنبوب الفولاذ الكربوني الخالي من اللمسات الصف A106
المعايير المعمول بها:
التطبيقات النموذجية:
مادة الزعانف
CU-T2 النحاس
المعايير المعمول بها:
الخصائص:
الصف B من ASTM A106
| العنصر | التكوين (%) |
|---|---|
| الكربون (ج) | ماكس 0.25 |
| المانغنيز (Mn) | 0.27 ′′ 093 |
| الفوسفور (P) | ماكس 0.035 |
| كبريت (S) | ماكس 0.035 |
| السيليكون (Si) | دقيقة صفر10 |
| النحاس | ماكس 0.40 |
| النيكل (ني) | ماكس 0.40 |
| الكروم (Cr) | ماكس 0.40 |
| الموليبدينوم (مو) | ماكس 0.15 |
| الفاناديوم (V) | ماكس 0.08 |
CU-T2 مادة الزعانف النحاسية
| العنصر | التكوين (%) |
| النحاس + الفضة (Cu+Ag) | ≥ 99.90 |
| الأكسجين (O) | ≤0.015 |
| النجاسات الإجمالية | ≤0.10 |
أنبوب ASTM A106 الصف B
| الممتلكات | القيمة |
| قوة الشد | ≥330 MPa |
| قوة الغلة | ≥205 MPa |
| الطول | ≥35% |
| صلابة | ≤79 HRB (معتاد) |
CU-T2 ذيل النحاس
| الممتلكات | القيمة |
| قوة الشد | 200-250 مبا |
| الطول | ≥ 30% |
| التوصيل الحراري | حوالي 390 W/m·K |
| التوصيل الكهربائي | ≥97% IACS |
لضمان الجودة المتسقة والامتثال لمواصفات المشروع ، يمكن أن تخضع كل دفعة من الأنابيب المضمنة ذات الأجنحة للتفتيش التالي:
فحص المواد الخام
فحص التصنيع
الاختبار الميكانيكي
الاختبار غير المدمر
الفحص النهائي
أنابيب ASTM A106 Gr.B المضمنة ذات الأطراف المزروعة مع CU-T2 Copper Fins تستخدم على نطاق واسع في:
يقدم مزيج من الصلب الكربوني ASTM A106 Gr.B والصفائح النحاسية CU-T2 توازنًا مثاليًا بين القوة الميكانيكية والأداء الحراري.الزعانف النحاسية تزيد بشكل كبير من مساحة سطح نقل الحرارة الخارجية مع الحفاظ على مقاومة حرارية منخفضة، مما يتيح زيادة كفاءة التبريد وتقليل البصمة المعدات.
لمصنعي أجهزة تبريد الهواء الذين يبحثون عن حلول موثوقة وفعالة من حيث التكلفة لنقل الحرارة،تبقى أنابيب النحاس المدمجة واحدة من الخيارات الأكثر فعالية لتحقيق أقصى قدر من الأداء الحراري مع ضمان استقرار التشغيل على المدى الطويل.
