| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 50-120 يوم |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنبوب زعنفة منخفضة | مادة: | أستم A333 الصف 1 |
|---|---|---|---|
| طلب: | المبادلات الحرارية ذات الغلاف والأنبوب | طَرد: | حالة الخشب الرقائقي |
| إبراز: | أنابيب الصف 1 ASTM A333,أنابيب ذو أجنحة منخفضة للمبادلات الحرارية,أنابيب أجنحة المبادلة الحرارية ذات القشرة والأنابيب |
||

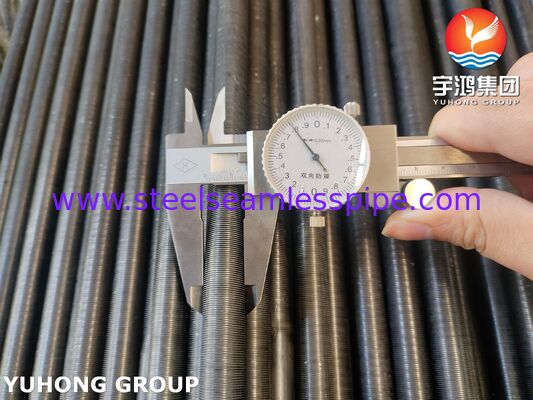

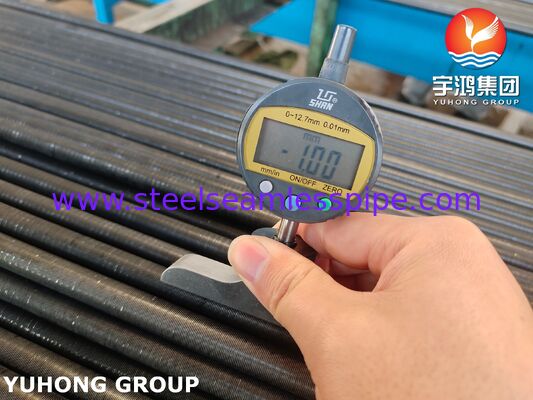

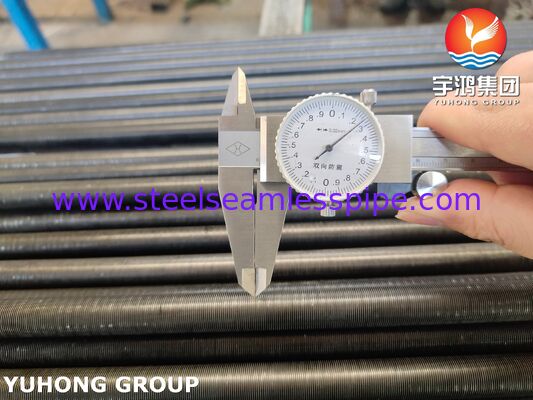

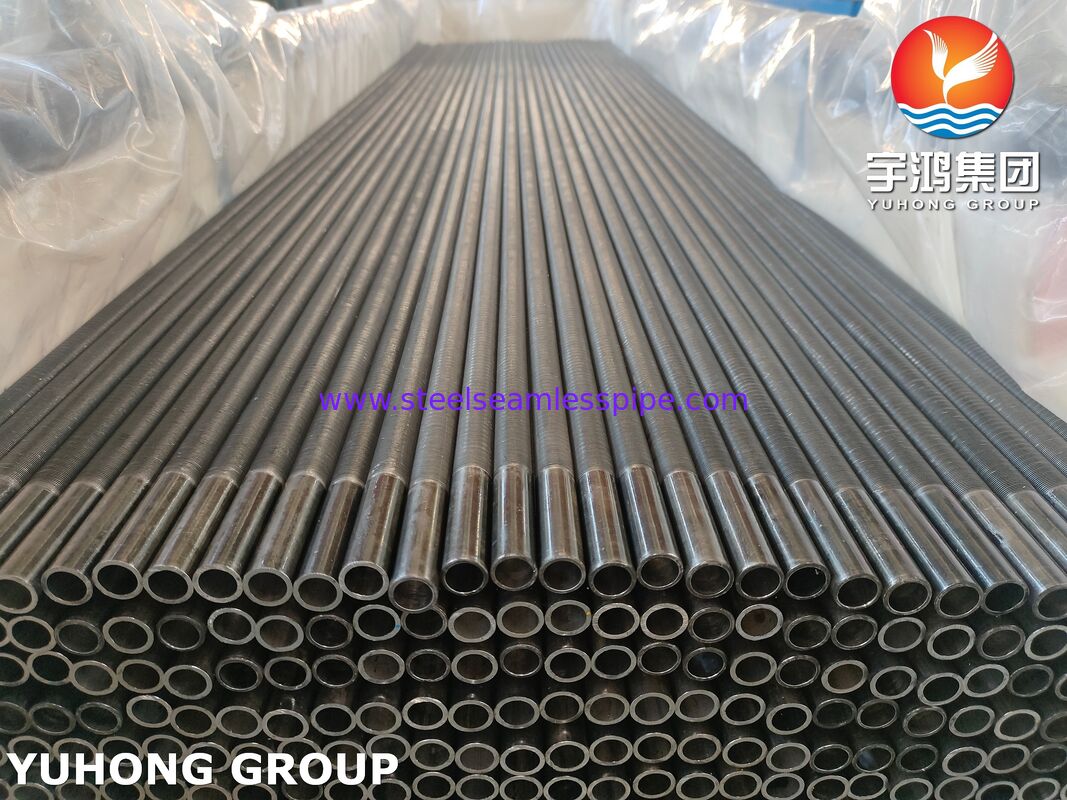

تم تصميم الأنابيب ذات الزعانف المنخفضة ASTM A333 من الدرجة الأولى لتحسين كفاءة نقل الحرارة في المبادلات الحرارية ذات الغلاف والأنبوب التي تعمل في ظل ظروف درجات الحرارة المنخفضة والضغط المعتدل. تم تصنيع هذه الأنابيب من الفولاذ الكربوني ASTM A333 من الدرجة الأولى، وتتميز بزعانف خارجية منخفضة مشكلة بشكل متكامل والتي تزيد بشكل كبير من مساحة سطح نقل الحرارة الفعالة مع الحفاظ على السلامة الميكانيكية للأنبوب الأساسي.
بالمقارنة مع الأنابيب العادية، توفر الأنابيب ذات الزعانف المنخفضة أداءً حراريًا محسنًا، مما يتيح تصميمات أكثر إحكاما للمبادلات، وتقليل متطلبات المواد، وتحسين كفاءة الطاقة. يزيل بناء الزعانف المتكاملة خطر فصل الزعانف المرتبط بالزعانف المرفقة ميكانيكيًا، مما يضمن الموثوقية على المدى الطويل في البيئات الصناعية الصعبة.
تُستخدم هذه الأنابيب على نطاق واسع في منشآت البتروكيماويات، ومحطات الغاز الطبيعي المسال، وأنظمة التبريد، ومحطات الطاقة، ووحدات معالجة المواد الكيميائية، ومحطات معالجة الغاز، وأنظمة استعادة الحرارة الصناعية حيث يعد التبادل الحراري الفعال والأداء الموثوق به في درجات الحرارة المنخفضة أمرًا بالغ الأهمية.
| المعلمة | النطاق القياسي |
|---|---|
| القطر الخارجي (OD) | 12.7 ملم - 63.5 ملم (1/2 بوصة - 2-1/2 بوصة) |
| سمك الجدار | 1.65 ملم - 8.00 ملم |
| طول الأنبوب | ما يصل إلى 18000 ملم |
| نوع الأنبوب | سلس أو ملحومة |
| درجة المادة | أستم A333 الصف 1 |
| المعلمة | النطاق النموذجي |
|---|---|
| ارتفاع الزعنفة | 0.8 ملم - 2.5 ملم |
| الملعب الزعنفة | 8 - 28 زعانف لكل بوصة (FPI) |
| سمك الزعنفة | كما هو محدد بالتصميم |
| نسبة تعزيز السطح | ما يصل إلى 3:1 مقارنة بالأنابيب العادية |
يمكن تصنيع أبعاد الأنبوب المخصصة وهندسة الزعانف لتلبية حسابات التصميم الحراري المحددة ومتطلبات المشروع.
| عنصر | الحد الأقصى/النطاق (%) |
|---|---|
| الكربون (ج) | 0.30 ماكس |
| المنغنيز (من) | 0.40 - 1.06 |
| الفوسفور (ف) | 0.025 ماكس |
| الكبريت (S) | 0.025 ماكس |
توفر الكيمياء الخاضعة للرقابة توازنًا فعالاً بين القوة وقابلية اللحام والمتانة والقدرة على الخدمة في درجات الحرارة المنخفضة.
| ملكية | الحد الأدنى من المتطلبات |
|---|---|
| قوة الشد | 380 ميجا باسكال (55 كيلو باسكال) |
| قوة العائد | 205 ميجا باسكال (30 كيلو باسكال) |
| استطالة | 35% |
| صلابة التأثير | مناسب لتطبيقات درجات الحرارة المنخفضة وفقًا لمتطلبات ASTM A333 |
هذه الخصائص الميكانيكية تجعل ASTM A333 Gr.1 خيارًا ممتازًا لخدمة المبادل الحراري الذي يتضمن التدوير الحراري ودرجات حرارة التشغيل المنخفضة.
قد تخضع كل دفعة من الأنابيب ذات الزعانف المنخفضة ASTM A333 Grade 1 لإجراءات فحص شاملة للتحقق من الامتثال لمواصفات العميل والمعايير المعمول بها.
يعمل التصميم ذو الزعانف المنخفضة على زيادة مساحة نقل الحرارة الخارجية بشكل كبير دون الحاجة إلى أغلفة مبادل أكبر. يتيح ذلك للمهندسين تحقيق كفاءة حرارية أعلى، وتقليل حجم المبادل، وخفض تكاليف التشغيل، وتحسين الأداء العام للعملية. إلى جانب المتانة المنخفضة الحرارة للفولاذ الكربوني ASTM A333 Grade 1، توفر هذه الأنابيب حلاً موثوقًا وفعالاً من حيث التكلفة لتطبيقات المبادلات الحرارية الحديثة ذات الغلاف والأنبوب.
