| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| رقم الموديل: | نوع BEP |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 1--1000000 USD |

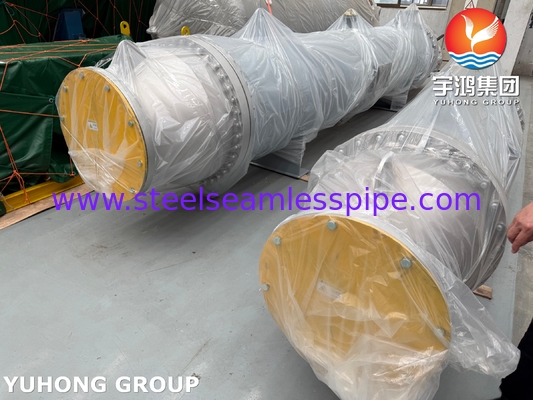

| تفاصيل التغليف: | المتطلبات / حافظة خشبية خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 45---150 يوما |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 60 مجموعة / شهر |
| صدَفَة: | SA387 DADE22 CLASS2 | شفة القناة: | SA336 F22 Class3 |
|---|---|---|---|
| أنابيب: | SA213 T22 | ورقة أنابيب: | SA336 F22 Class3 |
| أجهزة تحريك: | SA387 DADE22 CLASS2 | يدعم: | SA516 الصف 70 |

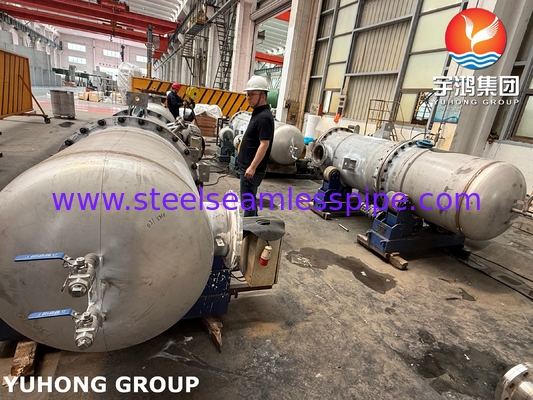

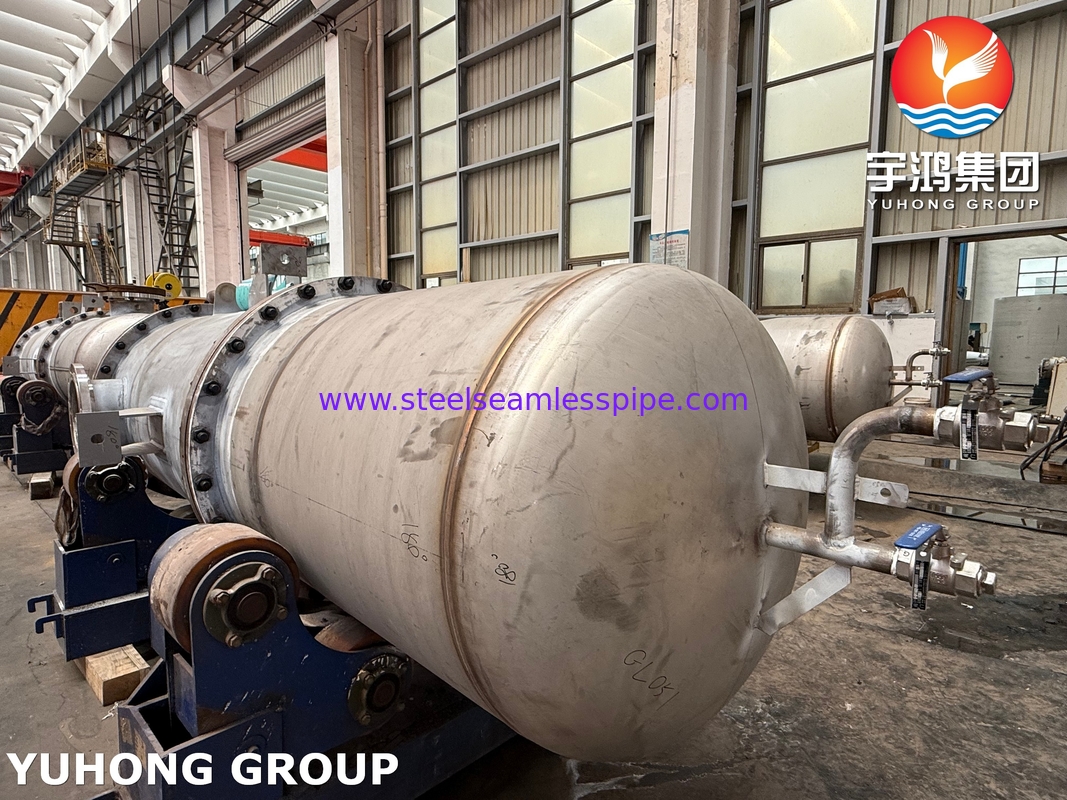

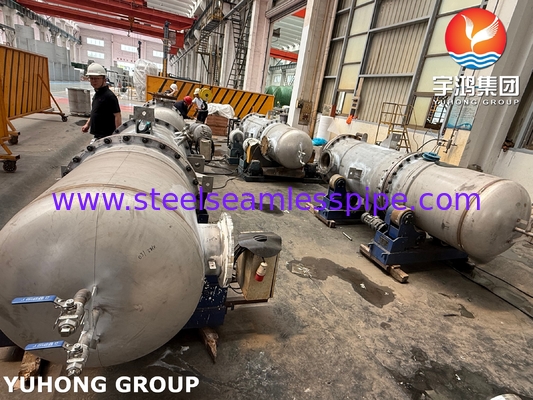

مبادلات حرارية غاز-غاز T22 من نوع BEP، ASME VIII Division 2 Class 2
الـمبادل حراري غاز-غاز T22 (من نوع BEP), مصمم وفقًا لـ ASME VIII Division 2 Class 2, ينقل الحرارة بكفاءة بين تيارات الغاز في التطبيقات ذات درجة الحرارة العالية. مصنوع من فولاذ سبيكة T22, يوفر أداءً حراريًا وميكانيكيًا ممتازًا، وهو مثالي لـ محطات الطاقة والمصافي والمعالجة الكيميائية. يضمن تصميم BEP الخاص به سهولة الصيانة والمتانة.
أنواع المبادلات الحرارية
| النوع | الوصف | التطبيقات |
|---|---|---|
| نوع BEP (لوحة نهاية الغطاء) | يتميز بغطاء قابل للإزالة يسمح بالوصول إلى حزمة الأنابيب للتنظيف والصيانة. | نقل الحرارة من الغاز إلى الغاز في التطبيقات ذات درجة الحرارة العالية مثل محطات الطاقة والمصافي. |
| نوع الرأس العائم | يتضمن رأسًا عائمًا يستوعب التمدد الحراري لحزمة الأنابيب. | مناسب للحالات التي يوجد بها تمدد حراري كبير، مثل مولدات البخار. |
| نوع صفيحة الأنبوب الثابتة | تُلحم صفائح الأنابيب على كلا طرفي الغلاف، مما يوفر تصميمًا بسيطًا وفعالًا من حيث التكلفة. | شائع في التطبيقات ذات درجة الحرارة والضغط المنخفضين إلى المعتدلين. |
| مبادل حراري على شكل حرف U | تسمح الأنابيب على شكل حرف U بتمدد جانب الأنبوب دون الحاجة إلى بدلات تمدد أخرى. | مثالي لتسخين أو تبريد السوائل ذات فروق درجات الحرارة الكبيرة. |
| غلاية إعادة الغليان | مبادل حراري من نوع الغلاف والأنبوب مصمم لتبخير سائل على جانب الأنبوب باستخدام سائل على جانب الغلاف. | يستخدم على نطاق واسع في عمليات التقطير والتبخر. |
| مبادل حراري مزدوج الأنبوب | يتكون من أنبوب داخل أنبوب أكبر، مما يسمح لسائلين بتبادل الحرارة بطريقة التدفق المعاكس. | يستخدم في التطبيقات الأصغر حجمًا أو عندما تكون المساحة محدودة. |
مواد المبادلات الحرارية الشائعة
| رقم المواصفة | النوع/الدرجة |
| SA-36 | SA-36 |
| SA-53 | EA, EB, E/B, S/A, S/B |
| SA-105 | SA-105 |
| SA-106 | A, B, C |
| SA-135 | A, B |
| SA-178 | A, C |
| SA-179 | SA-179 |
| SA-181 | SA-181 |
| SA-182 | FR, F1, F2, F3V, F3VCb, F5, F5a, F9, F11 Cl. 1 & 2, F12 Cl. 1 & 2, F21, F22 Cl. 1 & 3, F22V,F91 |
| SA-192 | SA-192 |
| SA-193 | B5, B7, B7M, B16 |
| SA-203 | A, B, D, E, F |
| SA-204 | A, B, C |
| SA-209 | T1, T1a, T1b |
| SA-210 | A-1.C |
| SA-213 | T2, T5, T5b, T5c, T9, T11, T12, T17.. T21, T22, T91 |
| SA-214 | SA-214 |
| SA-216 | WCA, WCB, WCC |
| SA-217 | C12, C5, WC1, WC4, WC5, WC6, WC9 |
| SA-225 | C |
| SA-234 | WPE, WPC, WPR, WP1, WP5, WP9. WP11 C1. 1.WP12 CI. 1.WP22 CL.1 |
| SA-250 | T1, T1a, T1b |
| SA-266 | 1, 2, 3, 4 |
| SA-283 | C, D |
| SA-285 | A, B, C |
| SA-299 | A, B |
| SA-302 | A, B, C, D |
| SA-307 | A, B |
| SA-320 | L7, L7A, L7M, L43 |
| SA-325 | 1 |
| SA-333 | 1, 3, 4, 6, 7, 9 |
| SA-334 | 1, 3, 6, 7, 9 |
| SA-355 | P1, P2, P5, P5b, P5c, P9, P11, P12, P15,P21.P22. P91 |
| SA-336 | F1, F3V, F3VCb, F5, F5A, F9,F11 C1. 2& 3, F12,F21 CL.1 &3,F22 CL.1 &3.F22V,F91 |
| SA-350 | LF1, LF2.LF3 LF5.LF9 |
| SA-352 | LCB, LC1. LC2.LC3 |
| SA-354 | BC, BD |
| SA-369 | FP1, FP2, FP5, FP9, FP11, FP12, FP21. FP22 |
| SA-372 | A; B;C;D;E CL.55,65,&70:F CL.55, 65,&70; G CL.55.65,&70: H CL. 55,65,& 70;j CL. 55,65,70,& 110:L: M CL.85 &100 |
| SA-387 | 2, 11, 12, M, 21, 22, 91 |
| SA-414 | A, B, C, D, E, F, G |
| SA-420 | WPL 3, WPL 6, WPL 9 |
| SA-423 | 1, 2 |
| SA-437 | B4B, B4C |
| SA-449 | SA-449 |
| SA-455 | SA-455 |
| SA-487 | 1 Cl. A & B, 2 Cl. A & B, 4 Cl. A, 8 Cl. A |
| SA-508 | 1, 1A, 2 Cl 1, 2 Cl. 2,3 Cl. 1, 3 CL. 2, 3V, 3VCb. 4N CL. 3, 22 CL. 3 |
| SA-515 | 60, 65, 70 |
| SA-516 | 55, 60, 65, 70 |
| SA-524 | I,II |
| SA-533 | A Cl.1&2,B Cl.1 & 2, C CL.1 & 2, D Cl.2, E Cl. 1 & 2 |
| SA-537 | Cl. 1, 2, & 3 |
| SA-540 | B21, B22, B23, B24, B24V |
| SA-541 | 1, 1A, 2 Cl. 1, 2 Cl. 2, 3 Cl. 1, 3 C1. 2, 3V, 3VCb, 22 Cl.3, 22V |
| SA-542 | B Cl. 4, C Cl. 4a, D Cl. 4a, E Cl. 4a |
| SA-556 | A2, B2, C2 |
| SA-562 | ... |
| SA-574 | 4037,4042,4140,4340,5137M 51B37M |
| SA-587 | SA-587 |
| SA-612 | SA-612 |
| SA-662 | A, B, C |
| SA-675 | 45, 50, 55, 60, 65, 70 |
| SA-727 | SA-727 |
| SA-737 | B, C |
| SA-738 | A, B, C |
| SA-739 | B11, B22 |
| SA-765 | l, ll, lll, IV |
| SA-832 | 21V,22V,23V |
| SA-836 | SA-836 |
| SA-841 | A Cl. 1, B CI. 2 |
| SA-1008 | CS-A.CS-B |
| SA/AS 1548 | PT430,PT460,PT490 |
| SA/CSA-G40.21 | 38W, 44W, 50W |
| SA/EN 10028-2 | P235GH,P265GH,P295GH, P355GH,13CrMo4-5, 10CrMo9-10 |
| SA/EN 10028-3 | P275NH |
| SA/EN 10216-2 | P235GH,P265GH,16Mo3, 13CrMo4-5,10CrMo9-10 |
| SA/EN 10222-2 | P280GH, P305GH,13CrMo4-5, 11CrMo9-10 |
| SA/GB 713 | Q345R |
| SA/IS 2062 | E250A,E250BR,E250B0,E250C |
تطبيقات المبادلات الحرارية غاز-غاز
| الصناعة | تطبيقات محددة |
|---|---|
| توليد الطاقة | - استعادة حرارة عادم التوربينات الغازية. |
| - غلايات حرارة النفايات وسخانات الهواء المسبقة في المحطات الحرارية. | |
| البتروكيماويات | - تسخين هواء الاحتراق المسبق في المصافي. |
| - تبريد غازات الذيل في وحدات استعادة الكبريت (SRU). | |
| المعالجة الكيميائية | - إدارة الحرارة في عمليات التكسير الحفزي وإعادة التشكيل. |
| - تسخين وتبريد غازات الذيل في مصانع الأسمدة. | |
| علم الفلزات | - استعادة الحرارة من غازات المداخن في إنتاج الصلب والألمنيوم. |
| - سخانات الهواء المسبقة في المصاهر والمسابك. | |
| الأنظمة البيئية | - تقليل درجات حرارة غاز العادم للمقشرات وأنظمة الترشيح. |
| - استعادة الحرارة في محطات حرق النفايات. | |
| النفط والغاز | - تبريد الغازات الغنية بالهيدروجين في أجهزة التكسير الهيدروجيني. |
| - تسخين غازات العمليات في مرافق معالجة الغاز الطبيعي. |
