| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA192 ، ASME SA210 GR.A1 ، B ، C ، |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 10 أيام-> |
| شروط الدفع: | T/T، L/C |
| الصلب الكربوني: | ASME SA192 ، ASME SA210 GR.A1 ، B ، C ، | شكل: | ح، سمو |
|---|---|---|---|
| ستانلس ستيل: | A213 TP304 ، TP304L ، TP310S ، TP316L ، TP317L ، TP321H ، TP347H | فولاذ مزدوج: | A789 S31803، S32750، S32205، S32760 |
| النحاس والنيكل: | UNS12200/UNS14200/UNS70600 ، CUNI70/30 ، CUNI 90/10 | نوع الزعنفة: | الحوائط ذات الترددات العالية، HFW |
| طلب: | استرداد الحرارة المفقودة | خطوط: | العاصمة المتفجرات من مخلفات الحرب H / HH الغرامة |
| إبراز: | أنبوب الصرافة لمبادل الضغط العالي,A192 SA192 أنبوب الصرف,أنبوب الصرافة المربع,A192 SA192 Exchanger Fin Tube,Square Exchanger Fin Tube |
||

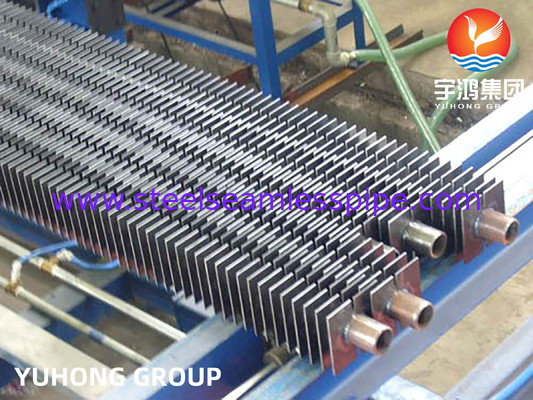

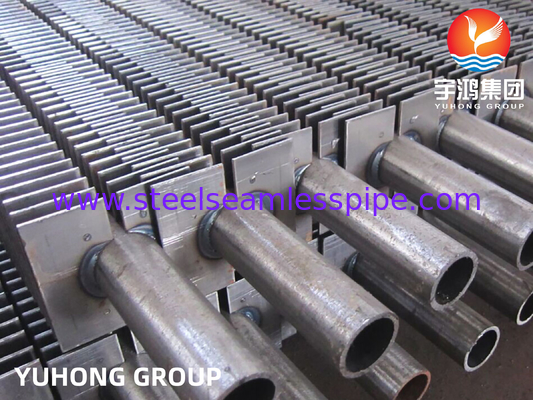

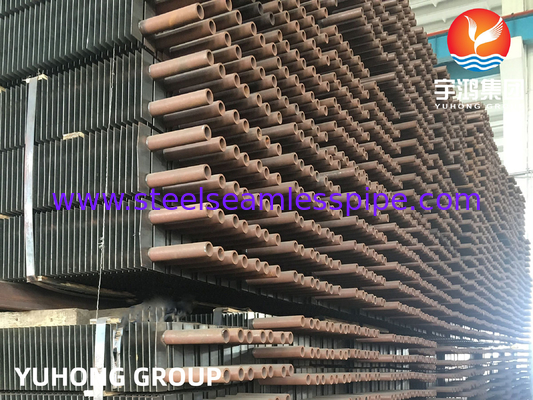

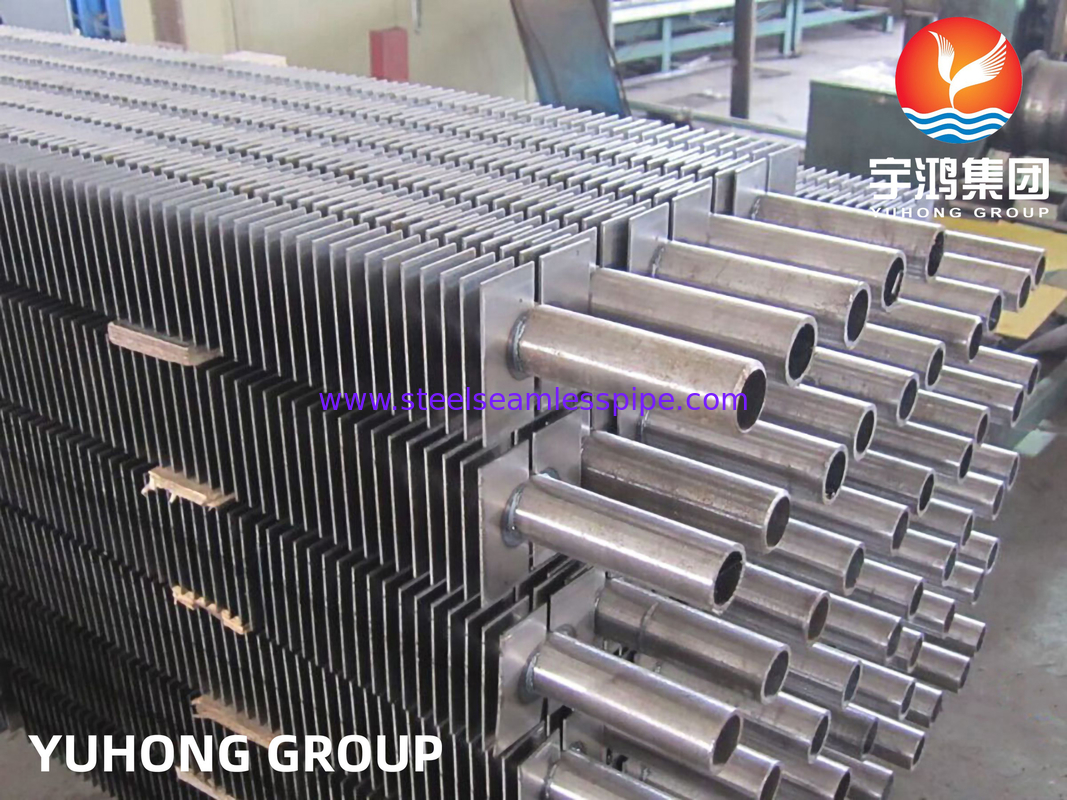

ASME SA192 قوة ميكانيكية لأنبوب الزعانف المربع لسطح تسخين غلاية CFB
ASTM A192يعمل الأنبوب المزعنف كمكون حيوي لتبادل الحرارة. لتعزيز كفاءة نقل الحرارة، تُضاف الزعانف عادةً إلى سطح أنابيب تبادل الحرارة غير الملحومة ASTM A192 لزيادة المساحة السطحية الخارجية (أو الداخلية) للأنابيب، وبالتالي تحسين كفاءة تبادل الحرارة.
تحدد ASTM A192 الحد الأدنى لسمك الجدار، وأنابيب غلايات الصلب الكربوني غير الملحومة وأنابيب السخانات الفائقة لتطبيقات الضغط العالي. عادةً، تأتي أنابيب غلايات الضغط العالي غير الملحومة ASTM A192 بأحجام تتراوح من 1/2 بوصة إلى 7 بوصات [12.7 إلى 177.8 ملم] في القطر الخارجي و0.085 إلى 1.00 بوصة [2.2 إلى 25.4 ملم] في الحد الأدنى لسمك الجدار. يمكن توفير الأنابيب بأبعاد أخرى طالما أنها تلبي جميع المتطلبات الأخرى لهذه المواصفة.
تُستخدم أنابيب الصلب غير الملحومة ASTM A192 كحد أدنى لسمك الجدار، وأنابيب غلايات الصلب الكربوني غير الملحومة وأنابيب السخانات الفائقة لخدمات الضغط العالي. توفر AGICO أنابيب الصلب ASTM A192 في حالات التسليم المدرفلة على الساخن والمسحوبة على البارد. تُستخدم عادةً في الغلايات عالية الضغط (بضغط عمل لا يتجاوز 9.8 ميجا باسكال ودرجات حرارة عمل تتراوح بين 450 درجة مئوية و 650 درجة مئوية)، وتعمل كأنابيب سطح تسخين، ورؤوس، وموفرات، وسخانات فائقة، ومعيد تسخين.
| القدرة الإنتاجية العامة للزعانف من النوع H | المواصفات العامة لأنابيب الزعانف من النوع H |
| مرفق الإنتاج: 6 آلات تشذيب الزعانف؛ القدرة اليومية تصل إلى 20 طنًا؛ | القطر الخارجي للأنبوب: 73 ملم كحد أقصى. طول الأنبوب: 18 مترًا كحد أقصى. سمك الزعانف: 1.5 ملم ~ 3.5 ملم درجة الزعانف: 10 ملم كحد أدنى. |
| المادة | الدرجة |
| أنابيب الصلب الكربوني | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| أنابيب الصلب السبائكي | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| أنابيب الفولاذ المقاوم للصدأ | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| أنابيب النحاس | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| أنابيب التيتانيوم | B338 Gr 2 |
| النوع | الوصف | الأنبوب الأساسي | مواصفات الزعانف (ملم) | ||
| القطر الخارجي (ملم) | درجة الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مدمج | أنبوب الزعانف من النوع G | 16-63 | 2.1-5 | <17 | ~0.4 |
| مبثوق | معدن واحد معدن مدمج | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| أنبوب الزعانف المنخفض من النوع t | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| أنبوب الخيزران الأنبوب المموج | 16-51 | 8-30 | <2.5 | / | |
| ملفوف | أنبوب الزعانف من النوع l/kl/ll | 16-63 | 2.1-5 | <17 | ~0.4 |
| سلسلة | أنبوب الزعانف السلسلي | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| النوع U | أنبوب من النوع U | 16-38 | / | / | / |
| لحام | أنبوب الزعانف باللحام HF | 16-219 | 3-25 | 5-30 | 0.8-3 |
| أنبوب الزعانف من النوع H/HH | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| أنبوب الزعانف المسمار | 25-219 | 8-30 | 5-35 | φ5-20 | |
| العناصر | المواد العامة | مواد ASTM / ASME الشائعة |
| مادة الأنبوب الأساسي | الفولاذ الكربوني | 1. الفولاذ الكربوني: A106 / A179 /A192 / A210 إلخ... |
مسامير | الفولاذ الكربوني | 1. الفولاذ الكربوني |
ورقة بيانات الأبعاد التي نوفرها.
الأوصاف العامة للزعانف H | المواصفات الشائعة التي نصنعها |
القطر الخارجي للأنبوب (ملم) | 25 ملم إلى 73 ملم |
سمك جدار الأنبوب (ملم) | 2.5 ملم كحد أدنى. |
طول الأنبوب (ملم) | 18000 ملم كحد أقصى. |
سمك الزعانف (ملم) | 1.5 ملم إلى 3.5 ملم |
درجة الزعانف (ملم) | 10 ملم كحد أدنى. |
يرجى مراسلتنا عبر البريد الإلكتروني للحصول على مزيد من المعلومات. | |
تطبيقات الأنابيب المزعنفة المصنوعة من الألومنيوم المبثوق
