| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM B111 UNS C70600 سبيكة النحاس الأنبوب ذو الزعانف المنخفضة |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | غلاف من الخشب المزدوج / غلاف حديدي / حزمة مع غطاء بلاستيكي الخ |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 800 طن / شهر |
| حجم الأنابيب الرئيسية: | مبالغ زائدة: 15.88-63.5 ملم ، Thk.1.65-4.57ملم | أنبوب WT: | 1.65-4.57mm |
|---|---|---|---|
| سمك الزعنفة: | 0.2 مم ~ 3.0 مم | ارتفاع الزعنفة: | 1.6mm ~ 60mm |
| نهاية: | نهاية عادي ، نهاية مشطوفة | طلب: | قذيفة أنبوب تسخين |
| إبراز: | الأنابيب ذات الأجنحة المنخفضة ASTM B111,مُبادل حرارة أنابيب القشرة,الأنابيب ذات الأجنحة المنخفضة UNS C70600,Finned Shell Tube Heat Exchanger,Low Finned Tube UNS C70600 |
||

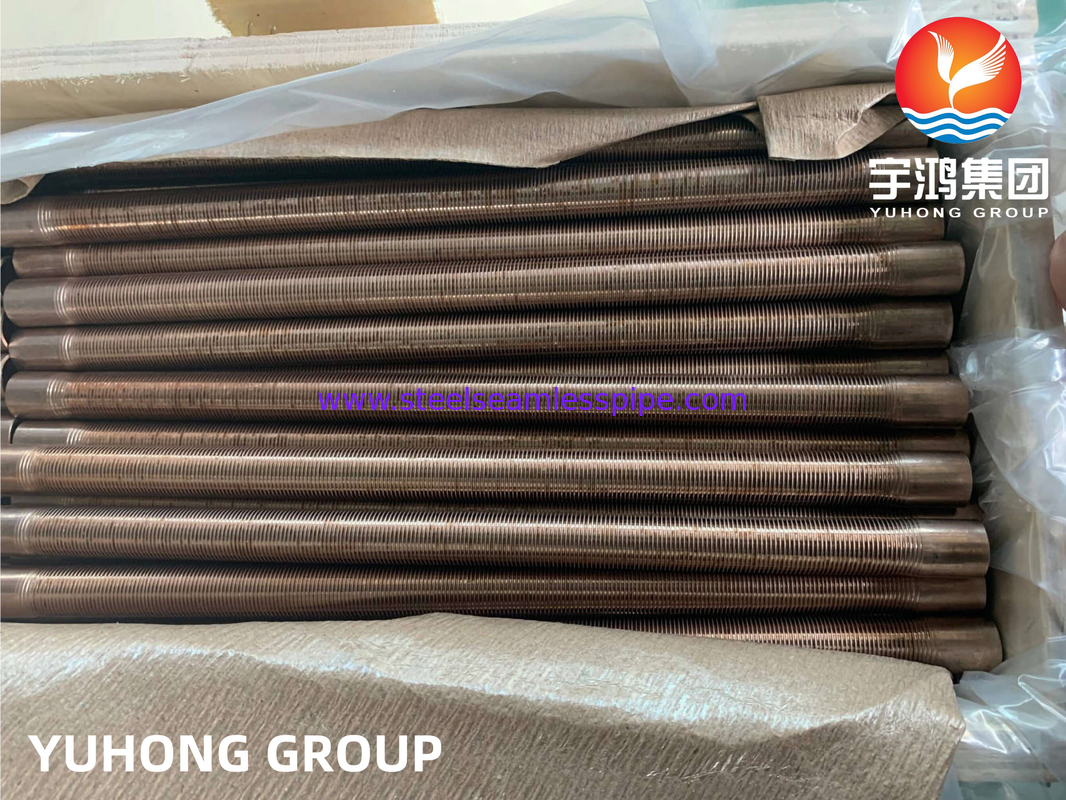

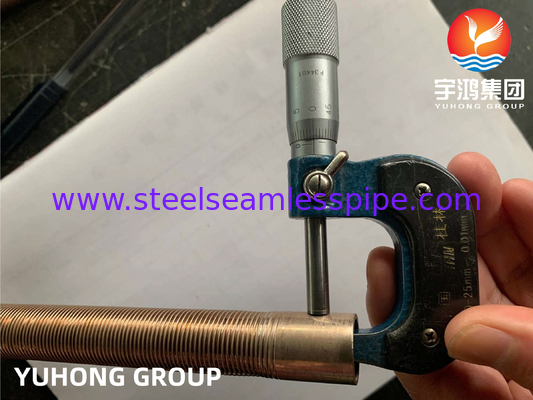

أنبوب مضلع منخفض من سبائك النحاس والنيكل ASME SB111 UNS C70600 CuNi 90/10 لمبادل حرارة أنبوب الغلاف
تحدد هذه المواصفة ASTM B111 متطلبات الأنابيب النحاسية وسبائك النحاس المختلفة والأنابيب في نطاق محدد من الأقطار للاستخدام في المكثفات السطحية والمبخرات والمبادلات الحرارية. سبائك النحاس والنحاس المحددة هي UNS Nos. C10100، C10200، C10300، C10800، C12000، C12200، C14200، C19200، C23000، C28000، C44300، C44400، C44500، C60800، C61300، C61400، C68700، C70400، C70600، C70620، C71000، C71500، C71520، C71640، و C72200. يجب أن يتم إنتاج المنتجات عن طريق الصب والبثق والرسم والتلدين والتسوية والتشذيب، وأي عملية أخرى تنتج أنابيب سلسة في ظل ظروف محددة.
يجب تزويد النحاس وسبائك النحاس في أي من الحالات المقواة التالية: الملدنة، المسحوبة قليلاً، المسحوبة بشدة أو المسحوبة بشدة والملدنة في النهاية. يجب تلدين الأنابيب المستخدمة في الأطواق بالكامل لتحقيق التبلور الكامل. يوصى بالمعالجة الحرارية لتخفيف الإجهاد لبعض الأنابيب بعد التسوية.
يجب اختبار المنتجات للتمدد والضغط والإجهاد المتبقي. يتم تحديد متطلبات الشد والتمدد للمنتج وفقًا لتصنيف درجة الفولاذ. يجب أيضًا إخضاع المنتجات لاختبار نترات الزئبق، واختبار بخار الأمونيا، واختبار التيار الدوامي، والاختبار الهيدروستاتيكي، والاختبار الهوائي.
المادة
| الدرجة | الولايات المتحدة الأمريكية | المملكة المتحدة | ألمانيا | اليابان |
| الصين BG | ASTM B 111 | BS | DIN | JIS H |
| BFe10-1-1 | C70600 | CN102 | CuNi10Fe1Mn | C7060 |
المعايير والتركيب
| الاسم التجاري | UNS | مواصفات صناعة النحاس والنيكل | التركيب الكيميائي | الحد الأدنى للشد (KSI) |
الحد الأدنى للخضوع (KSI) |
الاستطالة % |
| CuNi 90/10 | UNS C70600 UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu 88.6 min Pb. 05 max* Fe 1.8 max Zn 1 max* Ni 9-11 max Mn 1.0 max |
38 | 15 | 30 |
| CuNi 90/10 | UNS C70600 | EEMUA 144 90/10, 145 90/10, 14 90/1 | Cu rem. Pb. 01 max Fe 1.5-2.0 Zn 0.2 max P 0.2 max S 0.2 max Ni 10-11 Mn 0.5-1.0 |
40 | 15 | 30 |
| CuNi 70/30 | UNS C71500 UNS C71520 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468 DIN 2.0882 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu rem (65.0 min) Pb. 05 max* Fe 0.4-1.0 Zn 1 max* Ni 29-33 Mn 1 max |
52 | 18 | 45 |
| CuNi 70/30 | UNS C71640 | ASTM B111, B543, B552 | Cu rem Pb. 05 max* Fe 1.7-2.3 Zn 1 max* Ni 29-32 Mn 1.5-2.5 |
63 | 25 | – |
| الأبعاد القياسية - الأنابيب المضلعة المنخفضة | |||||||
| القطر الخارجي | السماكة | الطول | كثافة الزعانف | ||||
| (مم) | (بوصة) | (مم) | (BWG) | (م) | (قدم) | (زعانف/بوصة) | (زعانف/م) |
| 12.00~ 60.00 | 0.47~ 2.4 | 0.635 ~ 4.572 | 23 ~ 7 | 0.3 ~ 25 | 1 ~ 82 | 8 ~ 40 | 315 ~ 1575 |
| المواد - الأنابيب المضلعة المنخفضة | |
| الفولاذ الكربوني | SA 179 / A 179 |
| الفولاذ الكربوني | SA 210 / A 210 |
| الفولاذ الكربوني | SA 334 / A 334 |
| الفولاذ المقاوم للصدأ | SA 213 / A 213 |
| الفولاذ المقاوم للصدأ المزدوج | SA 789 / A 789 |
| النحاس وسبائك النحاس | SB 111 / B 111 |
| التيتانيوم وسبائك التيتانيوم | SB 338 / B 338 |
| لمواد مختلفة، يرجى الاتصال بقسم المبيعات لدينا. | |
| المواصفات الفنية القياسية - الأنابيب المضلعة المنخفضة | |
| الفولاذ الكربوني | ASTM A 498 |
| الفولاذ المقاوم للصدأ | ASTM A 1012 |
| النحاس وسبائك النحاس | ASTM B 359 |
| التيتانيوم | ASTM B 891 |
| لمواد مختلفة، يرجى الاتصال بقسم المبيعات لدينا. | |
| متوفر أيضًا - الأنابيب المضلعة المنخفضة | |
| أنبوب المكثف "Y-fin" | أنبوب المبخر "T-fin" |
 |
|
| أنبوب مضلع منخفض ذو أخدود داخلي (IG) | أنبوب Y-Fin / T-fin ذو أخدود داخلي (IG) |
|
|
| أنبوب مضلع منخفض على شكل حرف U | أنبوب مضلع منخفض ملدن |
|
|
| عمليات التفتيش والاختبارات - الأنابيب المضلعة المنخفضة | |
| التركيب الكيميائي | |
| الخصائص الميكانيكية | |
| الاختبار الهيدروستاتيكي | |
| الاختبار الهوائي | |
| فحص المنظار | |
| اختبار التيار الدوامي | |
