شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | TP347H HFW SOLID FIN TUBE |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 5000 قطعة شهريا |

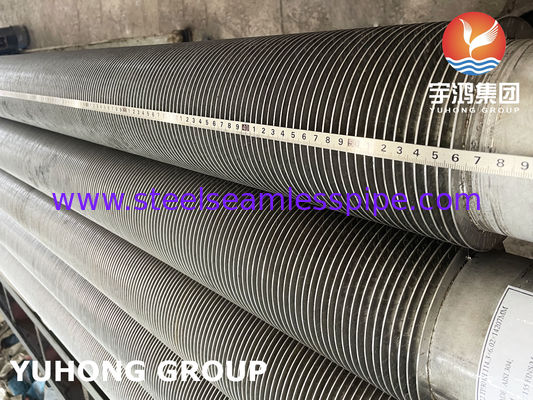

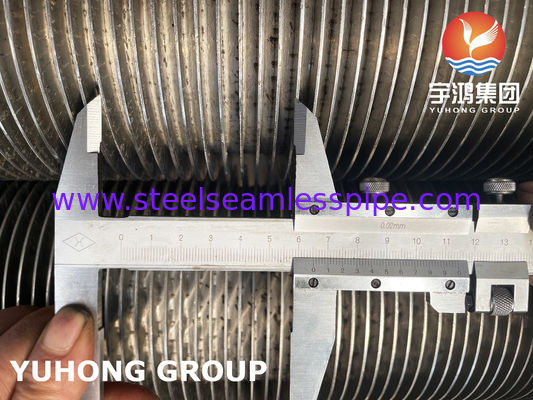

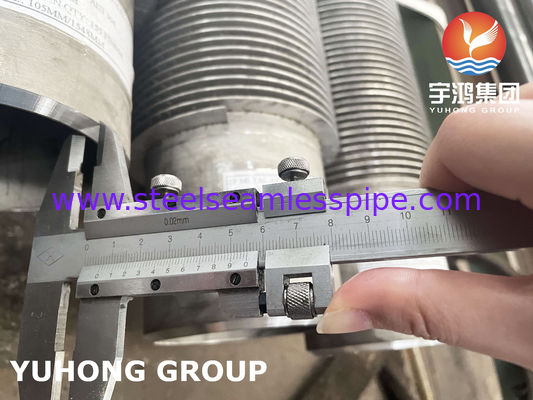

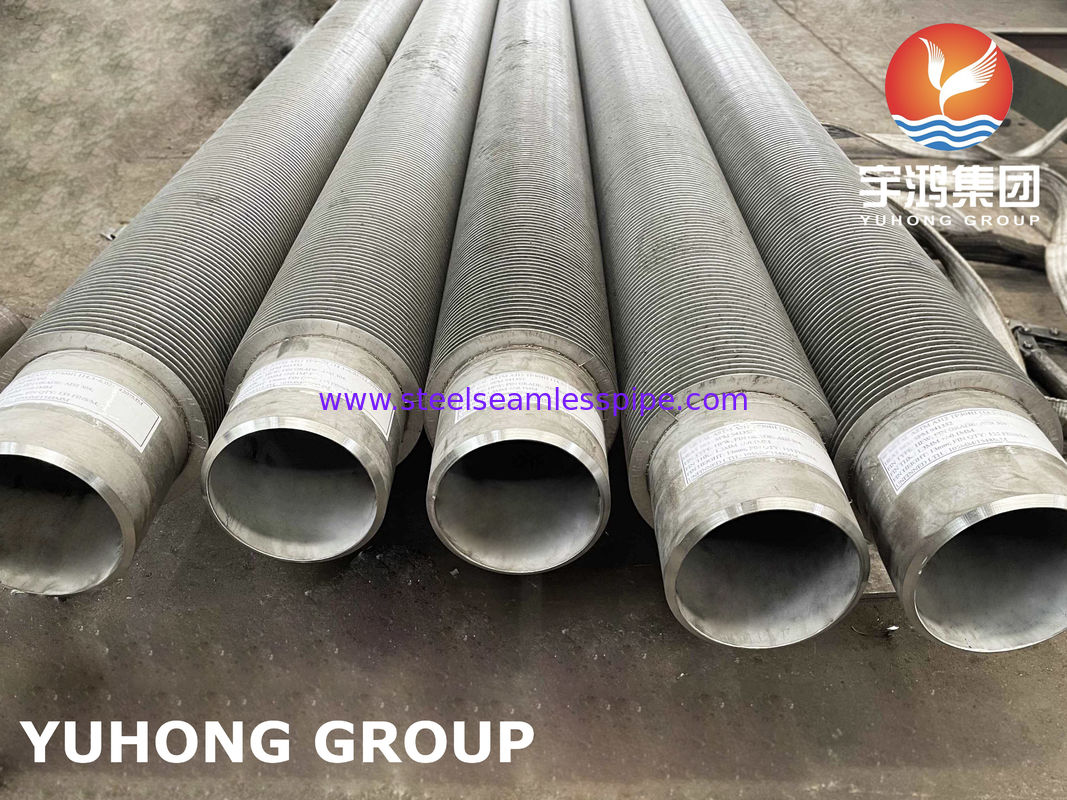

| اسم المنتج: | TP347H HFW SOLID FIN TUBE | مواد الأنابيب العارية: | A312 TP347H |
|---|---|---|---|
| مادة الزعانف: | AISI SS304 | يكتب: | عالية التردد ملحومة (HFW) |
| طلب: | لمبادل حراري | مقاس: | حسب رسم العملاء |
| تسليط الضوء: | جزء المبادل الحراري لأنبوب الزعانف الصلبة,أنبوب الزعانف الملحومة Hfw,أنبوب الزعانف المقذوف SS304 |
||
ملخص
يتم تصنيع الأنابيب الحلزونية الصلبة ذات الزعانف عن طريق لف شريط الزعانف المستمر على الأنبوب بشكل حلزوني.يستخدم اللحام بالمقاومة HF عادةً تردد 400 كيلو هرتز.جرح الزعنفة حول الأنبوب ولحام مستمر.يُجرح شريط الزعنفة حلزونيًا على الأنبوب ويلحم باستمرار بعملية كهربائية عالية التردد إلى الأنبوب الأساسي على طول الجذر الحلزوني.يتم تثبيت شريط الزعنفة تحت الشد ومحصور بشكل جانبي حيث يتم تشكيله حول الأنبوب ، وبالتالي ضمان أن الشريط في اتصال قوي بسطح الأنبوب الأساسي.يتم تطبيق لحام مستمر عند النقطة التي يبدأ فيها شريط الزعنفة أولاً في الانحناء حول قطر الأنبوب ، باستخدام عملية لحام القوس المعدني بالغاز.بالنسبة لأنبوب أو حجم أنبوب معين ، يمكن الحصول على مساحة سطح نقل الحرارة المرغوبة لكل وحدة طول الأنبوب عن طريق تحديد ارتفاع الزعنفة المناسب أو سمك الزعنفة أو عدد الزعانف لكل متر من الطول.
يمكن استخدام تكوين الأنبوب ذي الزعانف الفولاذي الملحوم لأي تطبيق عملي للمبادل الحراري ، وهو مناسب بشكل خاص لتطبيقات درجات الحرارة العالية والضغط العالي.الميزات المهمة لهذا التكوين هي الرابطة الفعالة والفعالة للزعنفة بالأنبوب تحت جميع ظروف درجة الحرارة والضغط ، والقدرة على تحمل درجات حرارة عالية من جانب الزعنفة.يتم توصيل زعنفة حلزونية مستمرة بالأنبوب الأساسي عن طريق اللحام بالمقاومة الكهربائية عالية التردد من أجل إعطاء رابطة فعالة وموثوقة حرارياً.
وظيفة أنبوب الزعانف الصلبة HFW
تفاصيل أنبوب القاعدة
| أنبوب OD: | 16 إلى 273 (مم) | 3/8 "إلى 10" (NPS) |
| أنبوب الجدار Thk .: | 2 إلى 28.6 (مم) | 0.08 "إلى 1.1" |
| طول الانبوب: | ≤ 28000 (مم) | ≤92 قدمًا |
| زعنفة ثك: | 0.5 إلى 3.5 (مم) | 0.02 "إلى 0.14" |
| ارتفاع الزعانف: | 8 إلى 35 (مم) | 0.31 بوصة إلى 1.3 بوصة |
| زعنفة الملعب: | 3 إلى 333 FPM | من 1 إلى 8 FPI |
| نوع الزعنفة: | صلب ، مسنن "U" أو "V" | |
| مادة الزعنفة: |
CS (الصف المشترك: 08F ، SPCC) SS (الصف المشترك: AISI 304 ، 316 ، 409 ، 410 ، 321 ، 347) مثل |
|
| مادة الأنبوب: |
CS (الصف المشترك: A106 Gr.B، A210، A192) SS (الصف المشترك: TP304 ، 316 ، 321 ، 347) AS (الصف المشترك: T / P5،9،11،22،91) الصلب المزدوج (الصف الأكثر شيوعًا: S32205 إلخ.) |
|
