| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| رقم الموديل: | ASME SA182 F304H خاتم مزورة من الفولاذ المقاوم للصدأ |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة خشبية رقائق / البليت |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | حلقة مزورة | معيار: | ASTM A182، ASME SA182 |
|---|---|---|---|

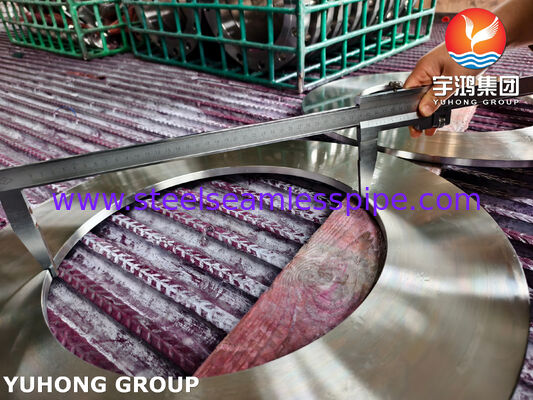

| مادة: | 304هـ، 1.4948 | مقاس: | يمكن تخصيصها ، حسب متطلبات الرسم للمشتري |
| شكل: | جرس | NDT: | 100 ٪ PT ، UT ، PMI |
| طلب: | مبادل حراري ، غلاية ، وعاء ضغط ، توربين بخاري ، تكييف مركزي كبير ، إلخ. | ||
| إبراز: | حلقة الصلب المقاوم للصدأ ASME SA182 F304H,1.4948 حلقة صلبة مزورة,قطع الغيار للمبادل الحراري حلقة فولاذية |
||

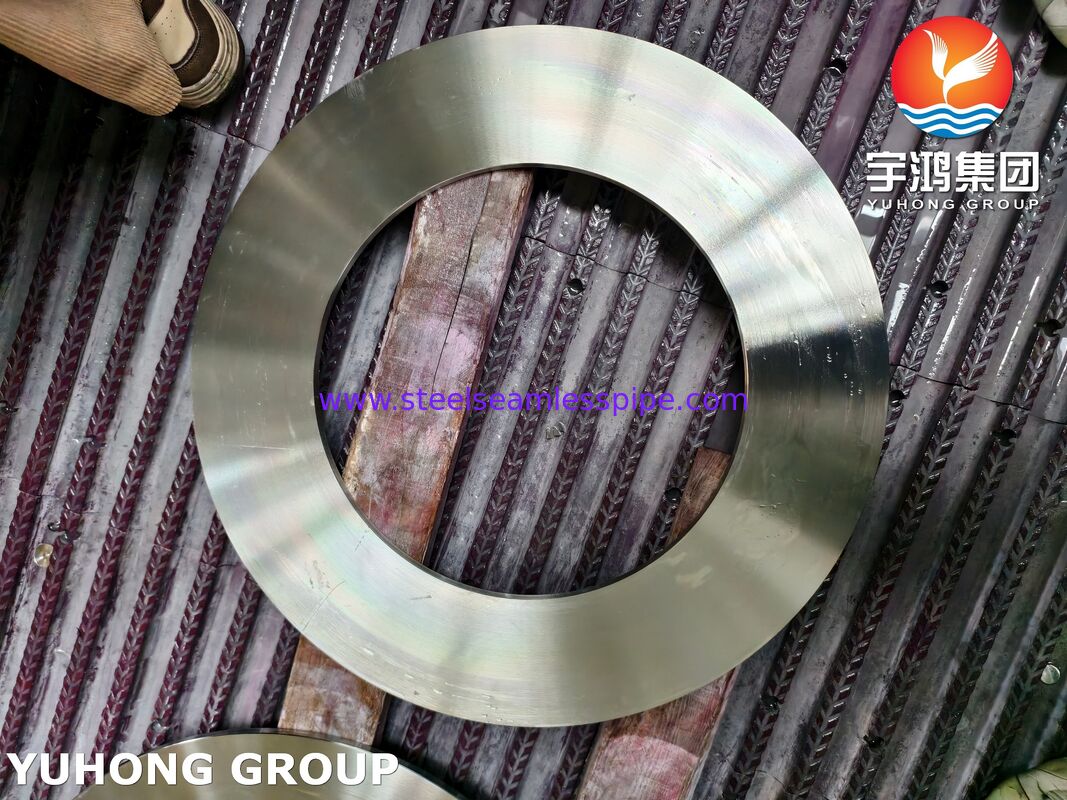

ASME SA182 F304H حلقة مزورة من الفولاذ المقاوم للصدأ لتطبيق مبادلة الحرارة
وظيفة الحلقات المسامرة في مبادلات الحرارة
هذه هي المكونات الهيكلية الثقيلة، وليس الأنابيب نفسها:
أوراق الأنابيب: حلقة / لوحة ثقيلة مثقبة تحتوي على حزمة الأنابيب (على سبيل المثال ، أنابيب TP321). يوفر F304H القوة لتحمل ضغطًا متباينًا كبيرًا بين السوائل على جانب القشرة والأنابيب.
حلقات اللحام: حلقات لحامية أو متكاملة في نهاية القناة لتثبيت الأنابيب أو القبعات.
براميل القناة / الإغلاقات: الأقسام المنسوجة الأسطوانية للوجهات الدخلية / الخارجة عالية الضغط.
حلقات المحامل / الدعم: حلقات داخلية تدعم حزم الأنابيب أو موزعي التدفق.
تكوين كيميائي % من الصلب المقاوم للصدأ SA182 F304H حلقة مزورة مبادلة الحرارة قطع الغيار
| (جيد) | ج | م | نعم | (ب) | S | سي سي | نـي | ن |
|---|---|---|---|---|---|---|---|---|
| 304H | الحد الأدنى: 18.0 إلى أقصى حد:20.0 | الحد الأدنى: 8.0 الحد الأقصى: 10.5 | الحد الأدنى: 0.04 أقصى:0.10 | 0.75 على الأكثر | 2.0 على الأكثر | 0.04 أقصى | 0.03 على الأكثر | 0.10 على الأكثر |
يتم عرض الخصائص الميكانيكية للصف ASTM A182 F304H Flange في الجدول التالي.
| الدرجة | قوة الشد (MPa) دقيقة | قوة العائد 0.2% دليل (MPa) دقيقة | الطول (% في 50 ملم) دقيقة | صلابة | |
| روكويل B (HR B) أقصى | برينيل (HB) max | ||||
| 304H | 515 | 205 | 40 | 92 | 201 |
الخصائص الفيزيائيةASME SA182 F304H قطع الغيار من محول الحرارة بالخاتم من الفولاذ المقاوم للصدأ
| الدرجة | الكثافة ((kg/m3) | النموذج المرن (GPa) | متوسط معامل التوسع الحراري (μm/m/°C) | التوصيل الحراري (W/m.K) | الحرارة المحددة 0-100 درجة مئوية (J/kg.K) | المقاومة الكهربائية (nΩ.m) | |||
| 0-100 درجة مئوية | 0-315°C | 0-538°C | عند 100°C | عند 500 درجة مئوية | |||||
| 304H | 8000 | 193 | 17.2 | 17.8 | 18.4 | 16.2 | 21.5 | 500 | 720 |
متطلبات خاصة لأجزاء احتياطية لمبادل الحرارة (خواتم مزورة)
عندما تستخدم في أوراق الأنابيب أو الأطراف أو براميل القناة ، يجب أن تستوفي الحلقات المسامرة هذه المتطلبات الحرجة:
حجم الحبوب: تتطلب ASME SA182 حجم الحبوب الدقيقة (ASTM رقم 7 أو أكثر دقة) لـ F304H لتلبية منحنيات تصميم الزحف. تقلل الحبوب الخشنة من عمر التكسير.

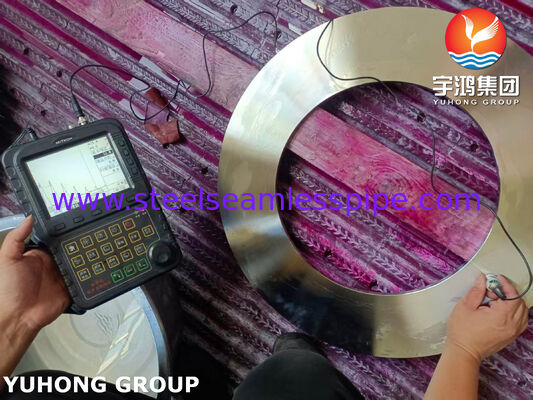

فحص بالموجات فوق الصوتية (UT): بالنسبة للصقاقات المجوفة (الحلقات) على سمك معين ، يطلب UT للكشف عن المصفوفات الداخلية أو مسامية.
فحص الاختراق السائل (PT): مطلوب للكشف عن عيوب السطح على الأسطح المعدلة النهائية (وجوه ختم الاطراف).
التسخين للحلول: يجب تسخينها إلى 1040 درجة مئوية 1120 درجة مئوية وتخفيفها بسرعة (الماء أو الهواء السريع) لوضع الكربيدات في محلول قبل الاستخدام.
التطبيق
