| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A694 F42 شفة WNRTJ من الفولاذ الكربوني |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي/البليت |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| معيار: | أستم A694 / أسمي SA694 | مادة: | F42 |
|---|---|---|---|
| التطوير التنظيمي: | 1/2 "- 60" | وزن: | إس سي إتش 5S - إس إتش إكس إكس إس |
| نوع شفة: | WNRF، WNRTJ | فصل: | 150 # ، 300 # ، 600 # ، 900 # ، 1500 # ، 2500 # |
| التعبئة: | حالة الخشب الرقائقي/البليت | ||
| ضوء عالي: | B16.5 فلنجة من الفولاذ الكربوني المطروق، ASTM A694 F42 فلنجة من الفولاذ الكربوني WNRTJ | ||

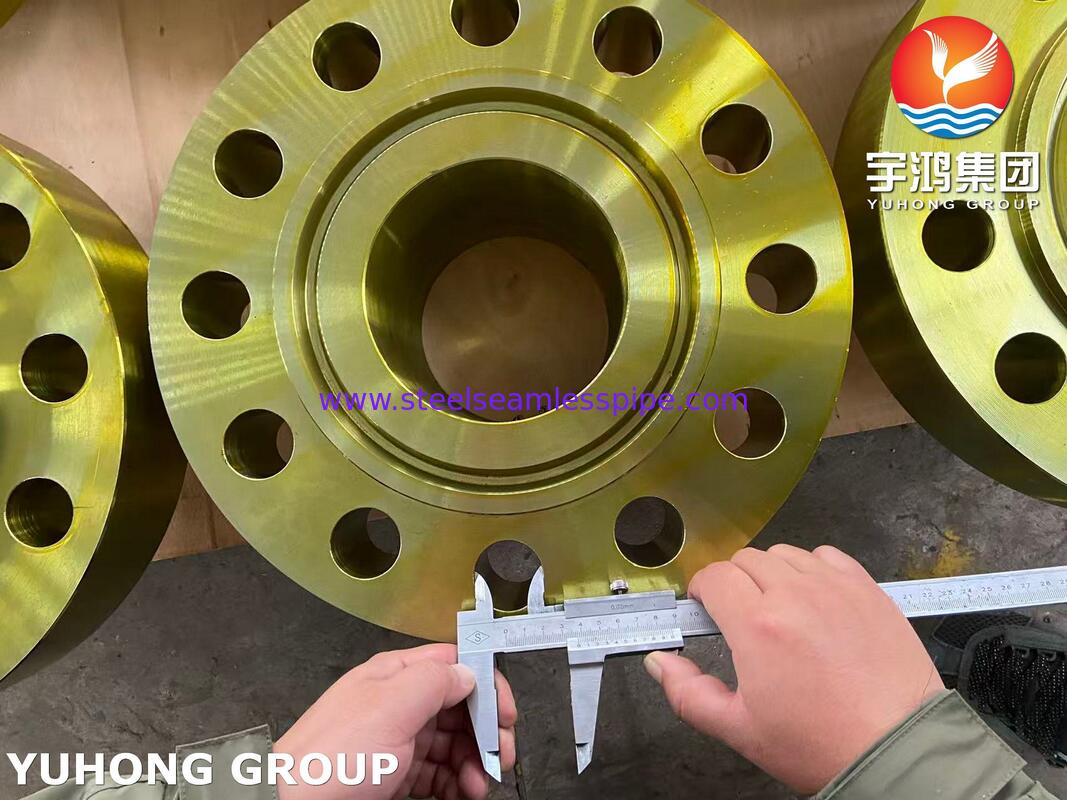

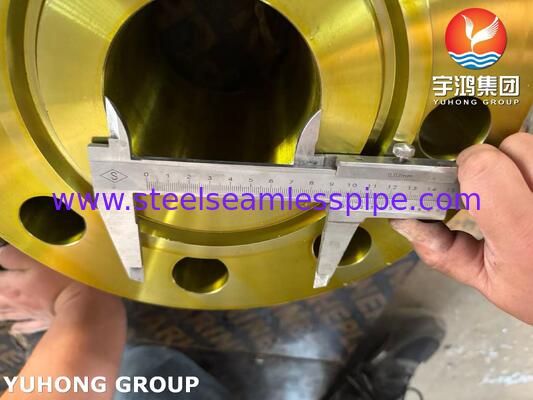

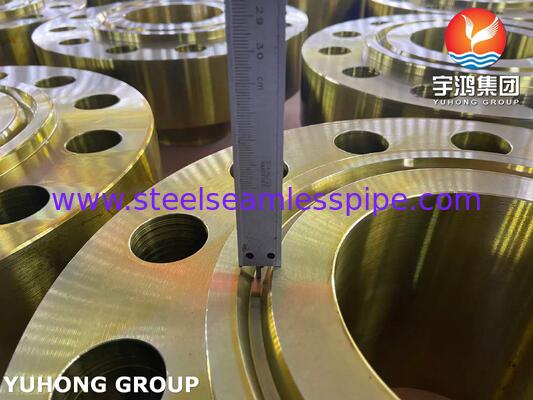

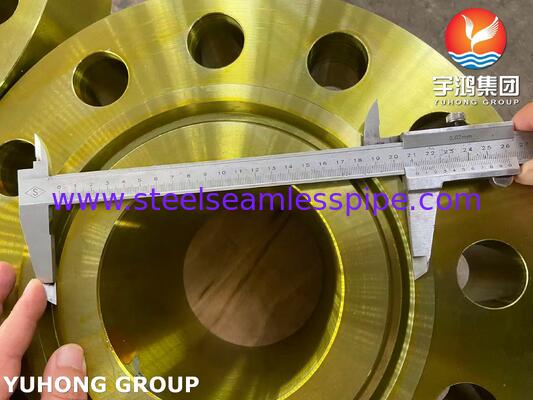

ASEME B16.5 ASTM A694 / ASME SA694 F42 شفة من الصلب الكربوني رقبة ملحومة / شفة WNRTJ
الASTM A694 F42 WNRTJ شفةيعد مكونًا قويًا وبالغ الأهمية لشبكات الأنابيب ذات الضغط العالي. إن مزيجها من رقبة اللحام القوية، ووجه RTJ المغلق المعدني الموثوق به، والفولاذ الكربوني من الدرجة F42 يجعلها الخيار المفضل لتطبيقات المنبع، والوسطى، والمصب حيث تكون السلامة والمتانة والأداء المانع للتسرب غير قابلة للتفاوض. تم تصنيع هذه الشفة من الفولاذ ASTM A694 Grade F42 مع قوة إنتاج لا تقل عن 42 كيلو بوصة مربعة (290 ميجاباسكال)، وقد تم تصميمها خصيصًا لخدمة نقل الضغط العالي ودرجة الحرارة العالية في الصناعات الصعبة. عند تثبيته، يضغط أخدود RTJ على حشية الحلقة المعدنية لإنشاء ختم متين مانع للتسرب من المعدن إلى المعدن، مما يجعله مكونًا مهمًا في رؤوس آبار النفط والغاز، ومشعبات خطوط الأنابيب، ووصلات المفاعلات البتروكيماوية.
التركيب الكيميائي٪ لحافة الفولاذ الكربوني ASTM A694 F42 WNRTJ
| درجة | ج | من | ص | س | سي | النحاس | ني | كر | شهر |
|---|---|---|---|---|---|---|---|---|---|
| F42 | 0.18-0.26 | 1.00-1.50 | 0.030 | 0.030 | 0.15 | 0.25 | 0.25 | 0.15-0.30 | 0.05-0.10 |
الخواص الميكانيكية لحافة الفولاذ الكربوني ASTM A694 F42 WNRTJ Flange
| درجة | الحد الأدنى من قوة الخضوع (ksi / MPa) | الحد الأدنى من قوة الشد (ksi / MPa) | استطالة (٪) | صلابة (هب) | اختبار التأثير (Charpy V-notch، ft-lb / J) |
|---|---|---|---|---|---|
| F42 | 42 / 290 | 60 / 415 | 20 | 187 | =20 / 27 |
قدرات خدمة الضغط العالي
تقييمات الضغط: متوفرة في الفئة 600 و900 و1500 و2500 (ASME B16.5 / ASME B16.47).
نطاق درجة الحرارة: مناسب لدرجات الحرارة المبردة إلى المرتفعة (عادةً -46 درجة مئوية إلى +350 درجة مئوية، اعتمادًا على المعالجة الحرارية للمادة).
اتصال الترباس: مصمم لتحمل الأحمال المسبقة العالية للمسامير دون انفجار الحشية، مما يجعله مثاليًا لآبار HP/HT (الضغط العالي/درجة الحرارة العالية) وخطوط الأنابيب والأنظمة المتعددة.
التطبيقات
استكشاف النفط والغاز: موصلات رؤوس الآبار، وأشجار عيد الميلاد، ومشعبات الاختناق.
خطوط الأنابيب: خطوط نقل الضغط العالي، ومحطات الضاغط، وألواح القياس.
المواد الكيميائية/البتروكيماوية: فوهات المفاعلات، ووصلات المبادلات الحرارية، وخطوط البخار عالي الضغط.
خدمة الهيدروجين والحامض: مع التوافق المناسب مع NACE MR0175/ISO 15156 لبيئات H₂S.
