| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO, API , ABS, DNV, GL , LR, NK |
| رقم الموديل: | ASTM A182 F316L الفولاذ المقاوم للصدأ شفة أعمى |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة خشبية / منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | شفة الفولاذ المقاوم للصدأ | معيار: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| مادة: | F316L, 1.4404 | فصل: | 150 # ، 300 # ، 600 # ، 900 # ، 1500 # ، 2500 # |
| يكتب: | أعمى، BL شفة | وجه: | RF ، FF |
| طلب: | البترول، المعالجة الكيميائية، نظام الأنابيب، الخ | ||
| إبراز: | شفة عمياء ASTM A182 F316L,فلنج مطروق من الفولاذ المقاوم للصدأ 1.4404,فلنج BLRF مع ضمان |
||

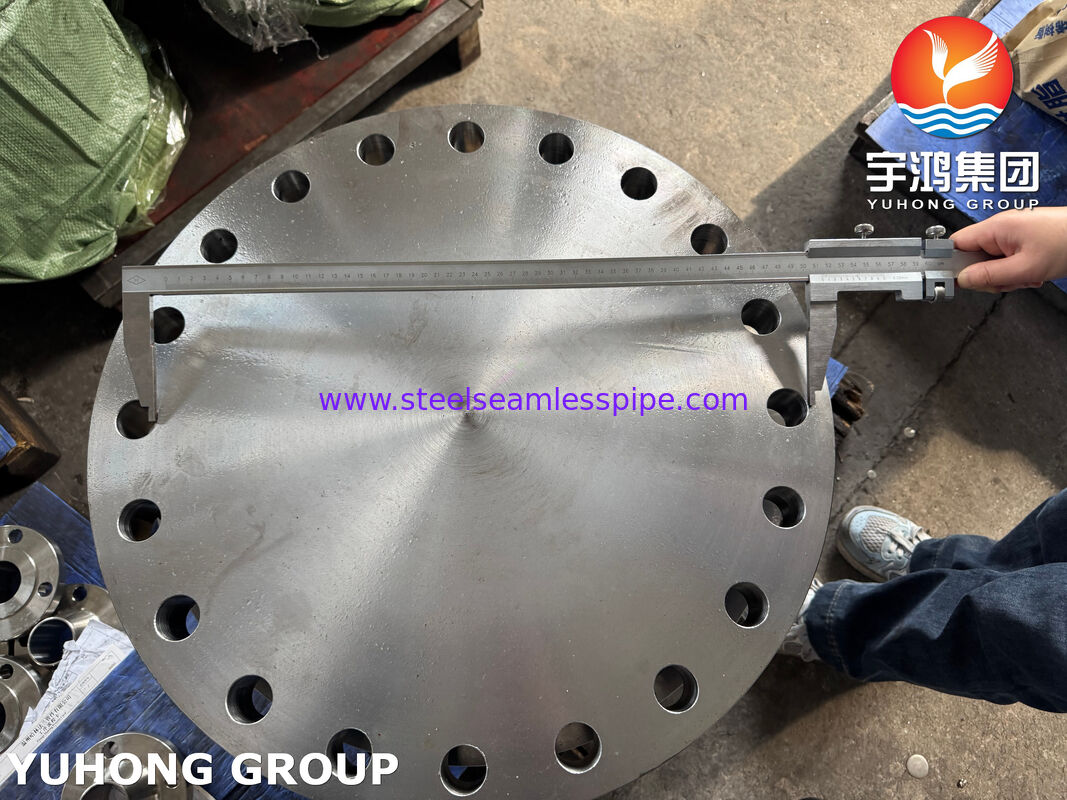

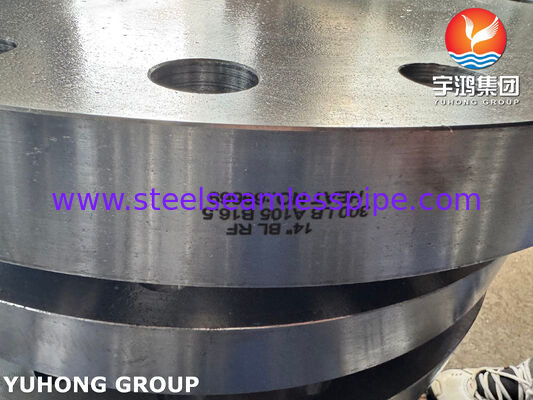

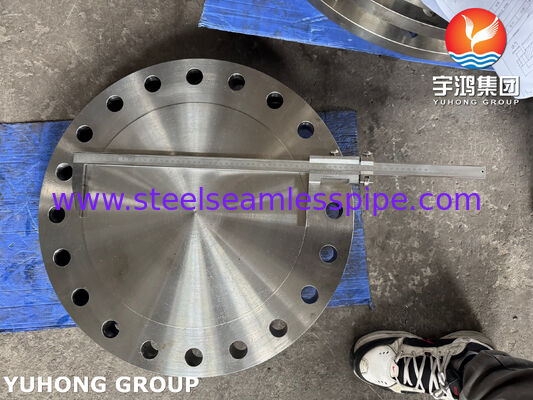

شريحة عمياء من الفولاذ المقاوم للصدأ ASTM A182 F316L 1.4404 شريحة ملحومة من ASME B16.5
شريحة عمياء ملحومة من ASTM A182 F316L / 1.4404تُعرّف بأنها مكون أنابيب من الفولاذ المقاوم للصدأ الأوستنيتي الصلب، على شكل قرص، مصنعة وفقًا لمعايير الأبعاد ASME B16.5 / B16.47، تتميز بسطح مانع للتسرب ذي وجه مرتفع (RF) على جانب واحد، ويتم إنتاجها عن طريق العمل الساخن (اللحام) من درجة فولاذ منخفضة الكربون، سبائك الموليبدينوم (UNS S31603 / 1.4404). وظيفتها الهندسية الأساسية هي العمل كحاجز ميكانيكي لعزل نهاية نظام الأنابيب، أو إغلاق فوهة وعاء الضغط، أو توفير وصول دائم أو مؤقت للاختبار الهيدروستاتيكي والفحص الداخلي، دون وجود تجويف مركزي لمرور السوائل.
الوظيفة الأساسية لـ ASTM A182 F316L Stainless Steel Blind Flange
الوظيفة الأكثر أساسية للشريحة العمياء هي العمل كحاجز صلب ينهي بشكل دائم أو مؤقت نقطة نهاية نظام الأنابيب، أو وعاء الضغط، أو فوهة المعدات. على عكس جميع الشرائح الأخرى (التي تحتوي على تجويف مركزي للسماح بتدفق السوائل)، فإن الشريحة العمياء عبارة عن قرص صلب بدون فتحة. غرضها الوحيد هو إيقاف التدفق تمامًا عند تلك النقطة المحددة.
| سيناريو | توصية |
|---|---|
| مشروع في أوروبا، آسيا، أو المواصفات تتطلب PN | استخدم EN 1092-1 |
| مشروع في أمريكا الشمالية، أو المواصفات تتطلب Class | استخدم ASME B16.5 / B16.47 |
| التوصيل بالشرائح الموجودة | يجب أن تتطابق مع المعيار - لا تخلط بين EN و ASME مباشرة |
| النفط والغاز الدولي (بحري) | غالبًا ما تكون ASME، ولكن بعض المشغلين الأوروبيين يقبلون EN مع تحويل PN/Class |
|
* لا تقم أبدًا بتثبيت شريحة EN 1092-1 مباشرة بشريحة ASME B16.5. تختلف أقطار دوائر البراغي، وأحجام الثقوب، وأبعاد الأوجه. استخدم شريحة محول مناسبة أو قطعة انتقالية مصممة خصيصًا لتتوافق مع كلا المعيارين. |
|
المواد المكافئة لـ ASTM A182 F316L Blind Flange 1.4404 Stainless Steel Flange Forged Flange BLRF Flange
| المعيار | رقم المادة | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17‐11‐02 | X2CrNiMo17-12-2 |
التركيب الكيميائي % لـ ASTM A182 F316L Blind Flange 1.4404 Stainless Steel Flange Forged Flange BLRF Flange
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
كيف تحقق وظيفتها (ميكانيكيًا)
تحقق الشريحة العمياء وظيفتها من خلال تجميع ميكانيكي بسيط:
التثبيت بالبراغي: تمر براغي متعددة عبر فتحات براغي الشريحة العمياء إلى شريحة مقابلة (أو فوهة وعاء ملولبة). العزم المطبق على هذه البراغي يخلق قوة ضغط.
ضغط الحشية: تضغط قوة البراغي هذه على حشية بين الوجه المرتفع (RF) للشريحة العمياء ووجه الشريحة المقابلة، مما يشكل ختمًا مانعًا للتسرب.
جسم صلب: نظرًا لعدم وجود تجويف، فلا يوجد خطر للتآكل، أو إجهاد التآكل، أو الاهتزاز الناتج عن التدفق في الطرف الأعمى - فهي تعمل ببساطة كغطاء ثابت ومتين.
التطبيق
النفط والغاز (الاستكشاف والإنتاج البحري)
معالجة المواد الكيميائية والبتروكيماوية
الهندسة البحرية (بناء السفن والموانئ)
الأدوية والتكنولوجيا الحيوية
صناعة اللب والورق
توليد الطاقة (النووية والتقليدية)
الأغذية والمشروبات
